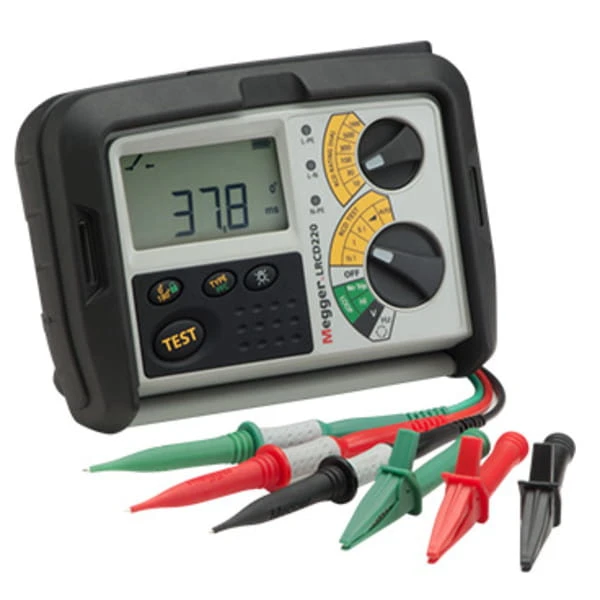

LRCD 220 Megger miernik impedancji pętli i wyłączników RCD

LRCD220 – skrócony opis funkcji pomiarowych

LRCD220 miernik impedancji pętli i wyłączników RCD Megger wykonuje następujące pomiary:
– impedancja linii
– impedancja pętli zwarcia
– impedancja pętli zwarcia bez wyzwalania wyłącznika RCD
– spodziewany prąd zwarciowy
– napięcie przemienne, częstotliwość
– test kolejności faz
– wyłącznik RCD (mnożnik 1/2, 1, 5, napięcie dotykowe, czas zadziałania, prąd wyłączenia, test automatyczny).

Miernik wykonuje pomiary pętli zwarcia bez wyzwalania wyłącznika RCD, pętli zwarcia dużym prądem, pomiar impedancji linii. Wykonuje również pomiary wyłączników RCD (typu AC, S, DC) w zakresie 10 – 500 mA dla mnożnika x1/2, x1, x5. Dodatkowo wykonuje pomiar automatyczny wyłącznika RCD.

LRCD220 – funkcje, zakresy, parametry i dokładności pomiarowe

Podane tolerancje obowiązują dla poniższych warunków odniesienia:
– temperatura 23 ± 2 °C,
– napięcie zasilające 230 V ± 1 %.

Zalecany okres wzorcowania: 1 rok.

1. LRCD220 pomiar napięcia przemiennego

Zakres pomiarowy: 0 – 500 V
Dokładność pomiaru: ±2 % ±2 cyfry
Wskaźnik kierunku wirowania faz

2. LRCD220 pomiar częstotliwości

Zakres pomiarowy:
25 Hz – 199.9 Hz, dokładność pomiaru ± 0.1 Hz
200 Hz – 450 Hz, dokładność pomiaru 1 Hz

3. LRCD220 pomiar pętli zwarcia bez wyzwalania wyłącznika RCD

Zakres napięć zasilania: 100 V – 280V (45 Hz – 65 Hz)
Wartość nominalna prądu pomiarowego: 15 mA
Zakresy pomiarowe:
0.01 Ω – 9.99 Ω, dokładność pomiaru: ±5 % ±0.03 Ω
10 Ω – 99.9 Ω, dokładność pomiaru: ±5 % ±0.5 Ω
100 Ω – 999 Ω, dokładność pomiaru: ±5 % ±5 Ω
1 kΩ – 2 kΩ, dokładność pomiaru: ±5 % ±30 Ω

4. LRCD220 pomiar impedancji pętli zwarcia dużym prądem

Zakres napięć zasilania: 100 V – 480 V
Wartość nominalna prądu pomiarowego: 15 mA – 2.4 A
Zakresy pomiarowe:
0.01 Ω – 9.99 Ω, dokładność pomiaru: ±5 % ±0.03 Ω
10 Ω – 99.9 Ω, dokładność pomiaru: ±5 % ±0.5 Ω
100 Ω – 999 Ω, dokładność pomiaru: ±5 % ±5 Ω
1 kΩ – 2 kΩ, dokładność pomiaru: ±5 % ±30 Ω

5. LRCD220 pomiar impedancji linii

Zakres napięć zasilania: 100 V – 480 V (45-65 Hz)

6. LRCD220 pomiar spodziewanego prądu zwarciowego (PFC)

Spodziewany prąd zwarciowy = Zmierzona wartość napięcia zasilającego / Rezystancja pętli
Zakres pomiarowy 1-199 A, rozdzielczość 1 A
Zakres pomiarowy 0.2-1.99 kA, rozdzielczość 10 A
Zakres pomiarowy 2-19.9 kA, rozdzielczość 100 A
Dokładność obliczenia wartości spodziewanego prądu zwarciowego wynika z dokładności pomiaru napięcia i rezystancji pętli.

7. LRCD220 pomiar wyłączników różnicowoprądowych (RCD)

Nominalna wartość wymuszanego prądu różnicowego: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1000 mA
Zakres napięć zasilania: 100 V – 280 V (45 Hz – 65 Hz)
Dokładność wymuszanego prądu różnicowego:
-8 ~ -2 % dla mnożnika x1/2
+2 ~ +8 % dla mnożnika x1, x5
Dokładność pomiaru czas zadziałania wyłącznika RCD: ±5 % ± 1 ms
Zakres pomiarowy napięcia dotykowego: 0- 50 V, dokładność pomiaru +5 ~ +15 % ± 0.5 V
Pomiar automatyczny wyłącznika RCD

LRCD220 – cechy dodatkowe

Producent: Megger, Wielka Brytania
Gwarancja producenta: 36 miesięcy
Wyświetlacz LCD z podświetleniem
Test kierunku wirowania faz
Zgodność z normami: IEC61010, EN61557-1, EN61557-3, EN61557-6
Kategoria bezpieczeństwa: KAT III 300 V
Klasa szczelności obudowy: IP54
Kompatybilność elektromagnetyczna: IEC61326-1
Warunki środowiskowe pracy: temperatura -5 ~ +40 °C, wilgotność względna < 93 % (dla temperatury poniżej 40 °C)
Warunki środowiskowe przechowywania: temperatura -25 ~ +70 °C
Zasilanie: baterie alkaliczne (AA) 1.5 V 8 sztuk lub akumulatorki 1.2 V NiCd lub NiMH
Ilość pomiarów do wyczerpania baterii: do 2000
Masa: 980 g
Wymiary miernika: 203 mm (długość) x 148 mm (szerokość) x 78 mm (głębokość)

LRCD220 – wyposażenie standardowe

Przewód pomiarowy z wtyczką sieciową, nr katalogowy 6220-741

LRCD220 – wyposażenie dodatkowe

2 przewody pomiarowe (czerwony,zielony), nr katalogowy 6220-784
Oprogramowanie Powersuite Pro-Lite 16
