MI 3100SE Miernik Wielofunkcyjny METREL Eurotest
Cena regularna:
5 902,77 zł
Cena regularna:
4 799,00 zł
towar niedostępny
dodaj do przechowalniOpis

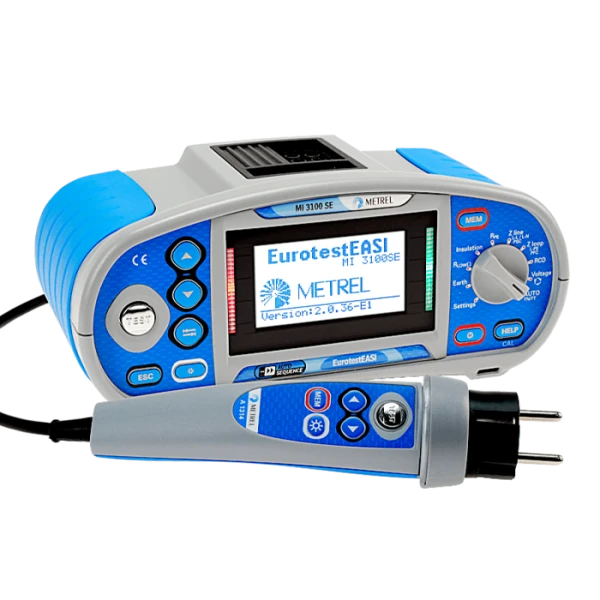

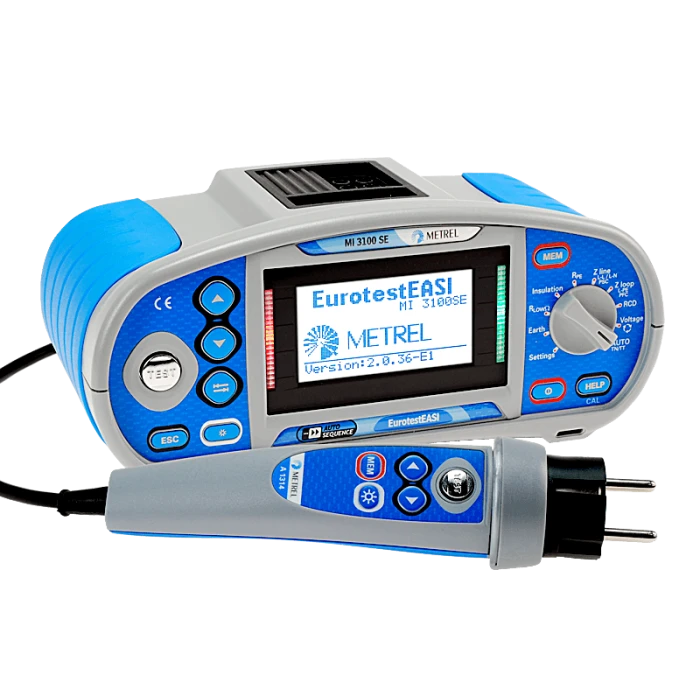

Metrel MI 3100 SE EurotestEASI to szybki, dokładny i łatwy w obsłudze tester instalacji. Duży jasny wyświetlacz LCD z podświetleniem pozwala na pracę w zaciemnionych pomieszczeniach, a tester kolejności faz i monitorowanie napięcia w czasie rzeczywistym pozwalają na jego zastosowanie w sieciach jedno i trójfazowych. Dla każdego typu pomiaru przyrząd posiada zaimplementowane schematy pokazujące prawidłowy sposób podłączenia go do badanej instalacji. Model ten posiada również wbudowaną tabelę charakterystyk zabezpieczeń nadprądowych i wyłączników różnicowoprądowych RCD. MI 3100 SE EurotestEASI pozwala na pomiar ciągłości przewodów ochronnych, rezystancji izolacji, parametrów wyłączników RCD, impedancji linii/pętli zwarcia, napięcia, częstotliwości, rezystancji uziemienia oraz kolejności następstwa faz w sposób zgodny z normą PN-EN 61557.
Funkcje pomiarowe
- Rezystancja izolacji z napięciem DC od 50 V do 1000 V
- Ciągłość przewodów PE z prądem pomiarowym 200 mA ze zmianą polaryzacji
- Ciągłość przewodów PE z prądem pomiarowym 7 mA bez wyzwalania wyłączników RCD
- Impedancja linii
- Impedancja pętli zwarcia
- Impedancja pętli bez wyzwolenia wyłącznika RCD
- Napięcie TRMS i częstotliwość
- Kolejność następstwa faz
- Pomiar wyłączników RCD (ogólne i selektywne, typu AC, A, F)
- Rezystancja uziemienia (metoda 3-przewodowa)
Cechy użytkowe
- Predefiniowane AUTO SEKWENCJE®:
Auto TT (U, Zln, Zs, Uc)
Auto TN/RCD (U, Zln, Zs, Rpe)
Auto TN (U, Zln, Zlpe, Rpe) - Ekrany pomocy: Miernik posiada zaimplementowane schematy pokazujące prawidłowy sposób podłączenia go do badanej instalacji
- Wbudowane tabele zabezpieczeń: Ta unikalna funkcja pozwala na ocenę wyniku pomiaru impedancji pętli zwarcia pod kątem wymagań odpowiednich norm
- Monitorowanie napięcia online: Pozwala na podgląd wartości napięcia instalacji w czasie rzeczywistym
- Automatyczna zamiana polaryzacji przy pomiarze ciągłości
- Blokada wyzwolenia RCD: Funkcja Zs (RCD) pozwala na pomiar pętli zwarcia bez wyzwolenia RCD
- Ładowarka i akumulatorki: Urządzenie posiada wbudowaną w obwód ładowarkę i współpracuje z akumulatorkami lub typowymi bateriami AA
- Auto RCD: Automatyczna procedura pomiaru RCD
- Komunikacja Bluetooth: Pozwala na komunikację ze smartfonami i tabletami z Android
- Program PC Eurolink PRO: Znajdujący się w standardzie program dla PC pozwala na pobieranie wyników, tworzenie struktury instalacji i wydruk protokołów

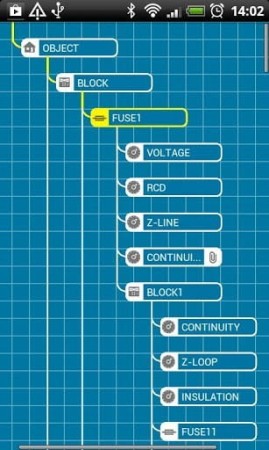

- Aplikacja EuroLink na system Android: Program do zarządzania danymi na urządzeniu przenośnym (opcjonalnie)
Zastosowanie:
- Odbiorcze lub okresowe sprawdzanie instalacji elektrycznych niskiego napięcia
- Testowanie instalacji jedno i wielofazowych
- Testowanie instalacji w układach sieci TT i TN
NORMY
Funkcjonalność: PN-EN 61557
Pozostałe normy:
PN-EN 60364-4-41
PN-EN 61008
PN-EN 61009
BS 7671
AS/NZ 3017
Kompatybilność elektromagnetyczna: PN-EN 61326
Bezpieczeństwo:
PN-EN 61010-1
PN-EN 61010-031
PN-EN 31010-2-030
PN-EN 31010-2-032
CIĄGŁOŚĆ
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Prąd 7 mA 2-przewody | 0.00 Ω ... 19.99 Ω 20.0 Ω ... 1999 Ω |
0.1 Ω 1 Ω |
±(5 % w.w. + 5 cyfr) |
Prąd 200 mA 2-przewody | 0.00 Ω ... 19.99 Ω 20.0 Ω ... 99.9 Ω 100.0 Ω ... 1999 Ω |
0.01 Ω 0.1 Ω 1 Ω |
±(3 % w.w. + 3 cyfry) ±(5 % w.w.) ±(5 % w.w.) |
REZYSTANCJA IZOLACJI
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Napięcie 50/100/250 V | 0.00 MΩ ... 19.99 MΩ 20.0 MΩ ... 99.9 MΩ 100.0 MΩ ... 199.9 MΩ |
0.01 MΩ 0.1 MΩ |
±(5 % w.w. + 3 cyfry) ±(10 % w.w.) ±(20 % w.w.) |
Napięcie 500/1000 V | 0.00 MΩ ... 19.99 MΩ 20.0 MΩ ... 99.9 MΩ 200 MΩ ... 999 MΩ |
0.01 MΩ 0.1 MΩ 1 MΩ |
±(5 % of r. + 3 cyfry) ±(5 % w.w.) ±(10 % w.w.) |
RCD
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
RCD Uc | 0.00 V ... 19.99 V 20.0 V ... 99.9 V |
0.1 V | (-0%/±15 %) w.w. ± 10 cyfr (-0%/±15 %) w.w. |
RCD (t), | 0.00 ms ... 40.0 ms 0.0 V ... maks. czas |
0.1 ms | ±1 ms ±3 ms |
RCD I Ramp | 0.2xI∆N ... 1.1xI∆N (AC) 0.2xI∆N ... 1.5xI∆N (A), I∆N ≥30 mA) 0.2xI∆N ... 2.2xI∆N (A), I∆N |
0.05xI∆N | ±0.1´I∆N |
IMPEDANCJA
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Zline L-L, L-N Ipsc | 0.00 Ω ... 9.99 Ω 10.0 Ω ... 99.9 Ω 100 Ω ... 999 Ω 1.00 kΩ ... 9.99 kΩ |
0.01 Ω 0.1 Ω 1 Ω 10 Ω |
±(5 % w.w. + 5 cyfr) ±(10 % w.w.) |
Zloop L-PE, Ipfc | 0.00 Ω ... 9.99 Ω 10.0 Ω ... 99.9 Ω 100 Ω ... 999 Ω 1.00 kΩ ... 9.99 kΩ |
0.01 Ω 0.1 Ω 1 Ω 10 Ω |
±(5 % w.w. + 5 cyfr) ±(10 % w.w.) |
NAPIĘCIE
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
TRMS | 0 … 550 V | 1 V | ±(2 % w.w. + 2 cyfry) |
Częstotliwość | 0.00 Hz .. 9.99 Hz 10.0 Hz ... 499.9 Hz |
0.01 Hz 0.1 Hz |
±(0.2 % w.w. + 1 cyfra) |
REZYSTANCJA UZIEMIENIA
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
3 przewodowo | 0.00 MΩ ... 19.99 Ω 20.0 MΩ ... 199.9 Ω 200.0 MΩ ... 9999 Ω |
0.01 Ω 0.1 Ω 1 Ω |
±(5 % w.w. + 5 cyfr) |
Dane ogólne
Zasilanie | 9 VDC (6x1.5 V bateria lub akumulatorek, rozmiar AA) |
Kategoria przepięciowa | 1000 V DC CAT II; 600 V CAT III; 300 V CAT IV |
Klasa ochrony | Podwójna izolacja |
Komunikacja | USB, RS232 |
Masa | 1.3 kg |
Wymiary | 230 x 103 x 115 mm |

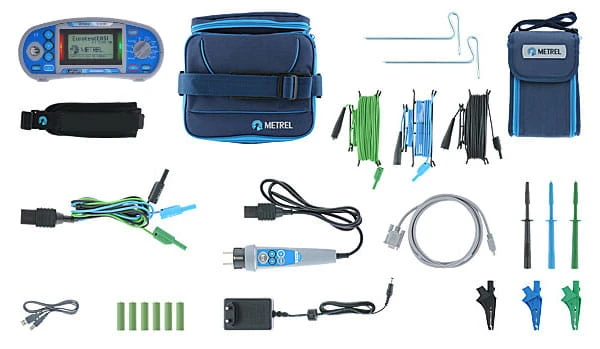

Wyposażenie:
- Miernik Metrel MI 3100 SE EurotestEASI
- Sondę Commander z wtyczką Schuko, A 1314
- Przewody pomiarowe uniwersalne, 3 x 1,5 m
- Sondy ostrzowe, 3 szt. (niebieska, czarna, zielona)
- Krokodylki, 3 szt. (niebieski, czarny, zielony)

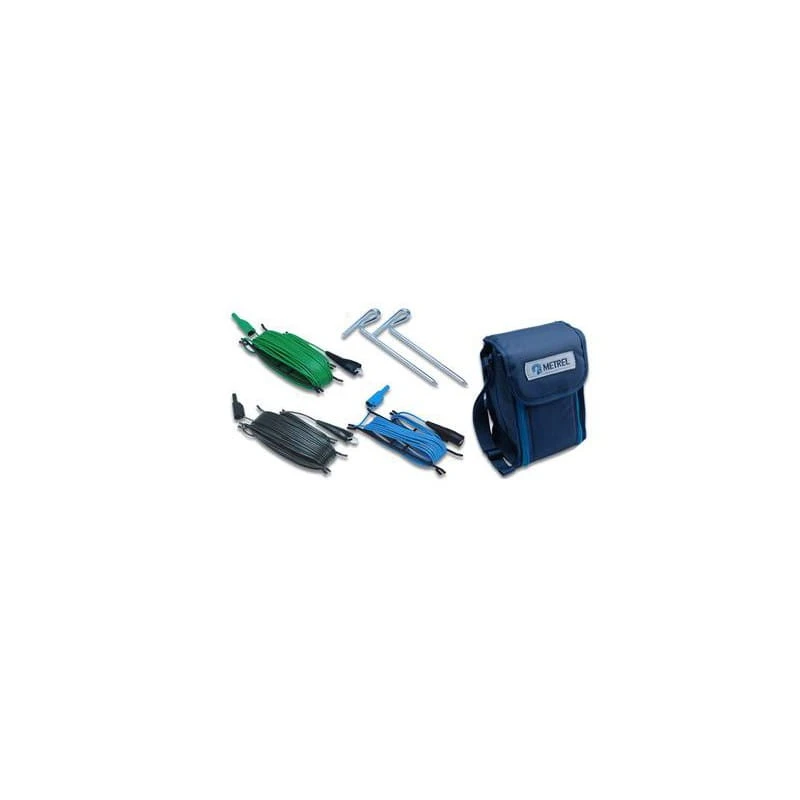

- Zestaw do pomiarów uziemienia 3-żyłowy, 20m, S 2026
- Oprogramowanie Metrel Electrical Safety Manager PL w wersji Advanced
- Zasilacz + 6 szt. akumulatorków NiMH, typ AA
- Przewód RS232 - PS/2
- Przewód USB
- Pasek na szyję
- Futerał
- Skróconą instrukcję obsługi na płycie CD
- Pełną instrukcję obsługi w formie drukowanej
- Przewodnik po pomiarach instalacji oraz oprogramowaniu
- Świadectwo wzorcowania
Metrel Electrical Safety Manager to uniwersalne oprogramowanie dedykowane szerokiej gamie mierników firmy Metrel: testerom bezpieczeństwa elektrycznego, testerom maszyn i urządzeń, i testerom przemysłowym. Interfejs użytkownika został zunifikowany z przyrządami firmy Metrel. Pozwala wstępną obróbkę, podgląd i edycję wyników pomiarowych oraz generowanie profesjonalnych raportów pomiarowych. W zależności od modelu czy typu urządzenia, program pozwala na tworzenie AUTOSEKWENCJI, niestandardowych lub pojedynczych testów, które można zintegrować ze strukturami pomiarowymi i przesłać do miernika.
Dzięki oprogramowaniu MESM pobrane wyniki pomiarów można podejrzeć, analizować, edytować i ostatecznie wygenerować profesjonalny raport pomiarowy, gotowy do wydruku. Wygląd raportów jest zgodny z wymaganiami państwowych norm i organizacji regulacyjnych, użytkownik może w prosty sposób wypełnić wymagane pola, a program automatycznie uzupełnia raport wynikami pomiarowymi. Oprogramowanie jest w pełni kompatybilne z nową generacją mierników Metrel, poczynając od modeli CE MultitesterXA oraz EurotestXC. Zapewnia również ograniczoną funkcjonalność w przypadku poprzedniej generacji urządzeń jak EurotestXE czy EurotestCombo.
Uniwersalna platforma dla szerokiej gamy przyrządów Metrel: Oprogramowanie dostępne na system Windows dla większości nowych mierników Metrel
Edytor wielopoziomowej struktury pomiarów: Struktura instalacji może zostać stworzona wcześniej na komputerze PC i następnie przesłana w prosty sposób do urządzenia
Edytor pomiarów: Pozwala zdefiniować testy wewnątrz struktury zarówno ze wszystkimi jak i podrzędnymi parametrami
Edytor AUTOSEKWENCJI: Łatwe i szybkie przygotowanie niestandardowych testów automatycznych
Kreator raportów: Pozwala na automatyczne tworzenie profesjonalnych raportów pomiarowych zawierających wizualną inspekcję mierzonego obiektu i wyniki w formie czytelnej tabeli
Wielojęzyczne raporty zgodne z lokalnymi normami i regulacjami: Program jak i raporty są dostępne w wielu językach
Eksport wyników: Wyniki mogą zostać wyeksportowane do innych programów w formie tekstowej (.csv) lub .xml
