MI 3108 EurotestPV PS Miernik instalacji elektrycznych i fotowoltaicznych

  • promocja
Dostępność: dostępny
Wysyłka w: 4 dni robocze
Cena brutto: 12 890,00 zł

Cena regularna: 14 389,77 zł

12890.00
Cena netto: 10 479,67 zł

Cena regularna: 11 699,00 zł

ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 4.5
Producent: METREL
Kod produktu: 5EB4-1660B_ps

Opis

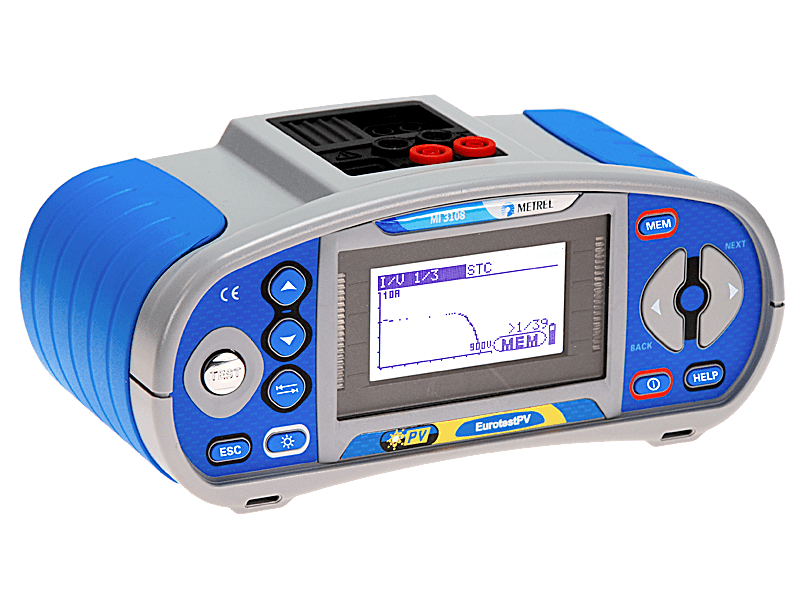

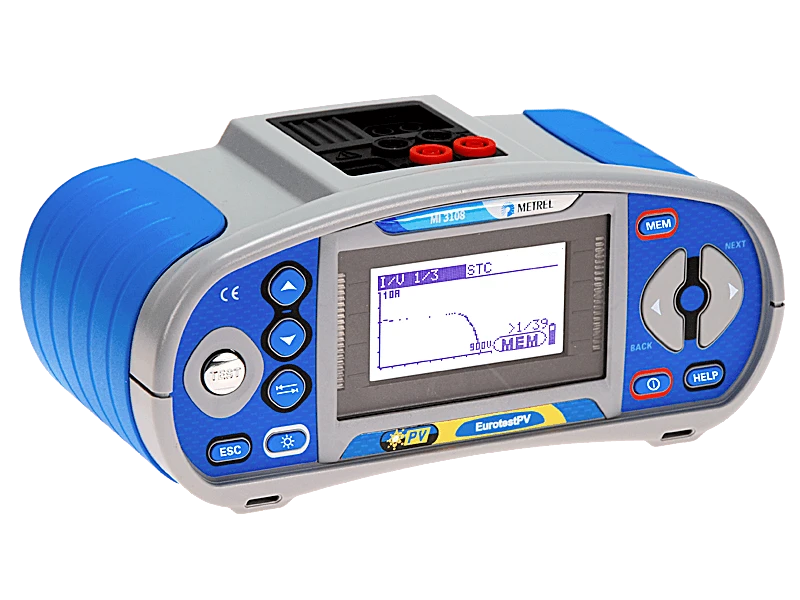

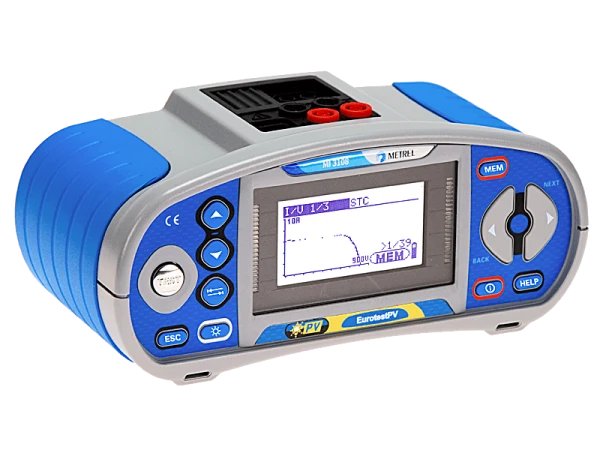

Metrel MI 3108 EurotestPV

Funkcje pomiarowe

Instalacje fotowoltaiczne:
Pomiary instalacji fotowoltaicznej po stronie DC:

  • Napięcie, prąd, moc, energia
  • Uoc (Napięcie jałowe) oraz Isc (prąd zwarciowy)
  • Krzywa I - U modułów fotowoltaicznych
  • Irradiancja
  • Moduł temperatury

Pomiary instalacji fotowoltaicznej po stronie AC (instalacje 1-fazowe):

  • Napięcie, prąd, moc, energia, współczynnik mocy, harmoniczne
  • Wydajność modułów fotowoltaicznych, falownika, obliczenia parametrów systemu fotowoltaicznego
  • Pomiary instalacji fotowoltaicznej po stronie AC (instalacje 3-fazowe) we współpracy z analizatorami mocy i jakości energii: Metrel MI 2883Metrel MI 2885 i Metrel MI 2892

Instalacje elektryczne:

  • Rezystancja izolacji
  • Ciągłość przewodów ochronnych PE
  • Impedancja linii
  • Impedancja pętli zwarcia (podwunkcje z wysokim prądem oraz bez wyzwalania RCD)
  • Test RCD (typu AC, A i B)
  • Rezystancja uziemienia
  • Prąd AC (obciążenie oraz upływ)
  • Napięcie TRMS, częstotliwość, kolejność faz
  • Moc, energia, harmoniczne

Cechy użytkowe

Instalacje fotowoltaiczne:

  • Obliczanie wartości STC: Zmierzone z uwzględnieniem warunków klimatycznych wartości napięcia i prądu przeliczane są z uwzględnieniem wartości STC (typowych warunków pomiarowych), umożliwiając ich porównanie z wartościami referencyjnymi nawet jeśli pomiary wykonano w innych warunkach
  • Graficzna prezentacja: Odwzorowanie wartości I - U ogniwa/panelu FW na ekranie LCD
  • Pomiary mocy i wydajności: 2 wartości napięcia i 2 wartości prądu podczas jednoczesnego pomiaru wartości po stronie AC i DC
  • Rejestrator zdalny FW: Opcjonalne urządzenie do jednoczesnego pomiaru irradiancji i temperatury panelu FW

Instalacje elektryczne:

  • Auto RCD: Automatyczna procedura pomiaru RCD
  • Blokada wyzwalania RCD: Funkcja Zs (RCD) pozwala na pomiar pętli zwarcia bez wyzwolenia RCD
  • RCD typu B: Współpraca z wyłącznikami typu B
  • Pomiar rezystancji uziemienia: Urządzenie wykonuje test rezystancji uziemienia metodą 3 przewodową
  • Wbudowane tabele bezpieczników: Ta unikalna funkcja pozwala na ocenę wyniku pomiaru impedancji linii / pętli
  • Monitorowanie online napięcia: Pozwala na podgląd napięcia 3-fazowego w czasie rzeczywistym
  • Funkcja oscyloskopu: Graficzna prezentacja U / I w czasie rzeczywistym
  • Analiza harmonicznych: Pomiar mocy 1-fazowo z analizą do 11 harmonicznej
  • Pamięć: Możliwość zapisu do 1800 wyników pomiarowych lub do 500 graficznych wyników z adnotacją czasową
  • Komunikacja BT: Pozwala na komunikację ze smartfonami i tabletami z systemem Android przez opcjonalny klucz Bluetooth
  • Oprogramowanie Metrel Electrical Safety Manager: program dla PC pozwala po pobieranie wyników, tworzenie struktury instalacji i wydruk wyników pomiarów

Zastosowanie:

  • Testowanie, ocena efektywności i rozwiązywanie problemów z instalacjami fotowoltaicznymi
  • Pomiar mocy i wydajności energetycznej AC i DC
  • Pierwotne i okresowe testowanie domowych i przemysłowych instalacji



POMIARY INSTALACJI FOTOWOLTAICZNYCH

Funkcja Zakres pomiarowy Dokładność
Napięcie 0 V DC ... 999 V DC
0 V AC ... 999 V AC
I-V m.: 0 V DC ... 999 V DC
±(1.5% w.w. + 5 cyfr)
±(1.5% w.w. + 3 cyfry)
±(2% w.w. + 2 cyfry)
Prąd Panel m.: 0.0 mA ... 300 A DC
Invert. m.: 0.0 mA ... 300 A AC
I-V m.: 0.00 A ... 15 A DC
±(1.5% w.w. + 2 cyfry)
±(1.5% w.w. + 3 cyfry)
±(2% w.w. + 3 cyfry)
Moc Panel m.: 0 ... 200 kW
I-V m.: 0 ... 15 kW
±(2.5% w.w. + 6 cyfr)
±(3% w.w. + 6 cyfr)
Energia 0.000 Wh - 1999 kWh
Krzywa U/I 1000 V / 15 A / 15 kW
Harmoniczne Do 11
Irradiancja 0 ... 2000 W/m2 ±(5% w.w. + 6 cyfr)
Temperatura -10 °C ... + 85 °C ±5 cyfr)


POMIARY INSTALACJI ELEKTRYCZNYCH

Funkcja Zakres pomiarowy Dokładność
Rezystancja izolacji
(PN-EN 61557-2)
U = 50, 100, 250 VDC:
R: do 199.9 MΩ
U = 500 VDC, 1 kVDC:
R: do 999 MΩ
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
Ciągłość, 200 mA
(PN-EN 61557-2)
0.00 Ω ... 1999 Ω ±(3% w.w. + 3 cyfry)
Ciągłość, 7mA 0.0 Ω ... 1999 Ω ±(5% w.w. + 3 cyfry)
Impedancja pętli
(PN-EN 61557-3)
0.00 Ω ... 9.99 kΩ ±(5% w.w. + 5 cyfr)
Impedancja linii
(PN-EN 61557-3)
0.00 Ω ... 9.99 kΩ ±(5% w.w. + 5 cyfr)
Napięcie 0 VAC ... 550 VAC ±(2% w.w. + 2 cyfry)
Częstotliwość 0.00 Hz ... 499.9 Hz ±(0.2% w.w. + 1 cyfra)
Kolejność faz
(PN-EN 61557-7)
1.2.3 or 3.2.1
Test RCD (EN 61557-6) IΔN: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A
Napięcie dotykowe 0.0 V ... 99.9 V ±(0% / +15 %) w.w.
Czas wyzwalania 0 ms ... maks. czas 1 ms
Prąd wyzwalania 0.2 x IΔN ... 2.2 x IΔN ±0.1 x IΔN
Rezystancja uziemienia
(PN-EN 61557-5)
0.00 Ω ... 9999 Ω ±(5% w.w. + 5 cyfr)
Główne Jednostka główna Jednostka zdalna
Wyświetlacz LCD z podświetleniem, 128 x 64
Zasilanie Baterie AA 6 x 1.2 V
Kategoria przepięciowa 1000 V DC / CAT II
600 V / CAT II; 300 V / CAT IV
Klasa ochrony Podwójna izolacja
Porty komunikacyjne RS232 i USB RS232
Wymiary 230 x 103 x 115 mm 140 x 230 x 80 mm
Masa 1.3 kg 1.0 kg


NORMY Funkcjonalność:
PN/EN 61557
PN-EN 62446 (fotowoltaika)

Inne normy:
BS 7671
PN-EN 61008
PN-EN 61009
PN-EN 60364-4-41
AS/NZ 3760

Kompatybilność elektromagnetyczna:
PN-EN 61326

Bezpieczeństwo
PN-EN 61010-1
PN-EN 61010-2-030
PN-EN 61010-031
PN-EN 61010-2-032

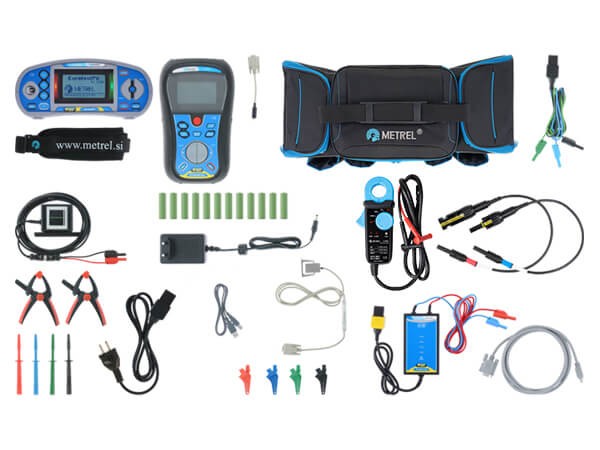

Wyposażenie wersji MI 3108 Eurotest PV PS :

  • Przyrząd pomiarowy Metrel MI 3108 EurotestPV
  • Miękka torba transportowa, 2 szt.
  • Wtyczka Schuko
  • Przewody pomiarowe, 3 x 1.5 m
  • Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona)
  • Krokodylki, 3 szt. (niebieski, czarny, zielony)
  • Fotowoltaiczna sonda bezpieczeństwa
  • Zasilacz + 6 akumulatorków NiMH typu AA
  • USB i RS232 - kabel PS/2
  • Program PC EuroLink PRO PLUS
  • Zestaw pasków
  • Skrócona instrukcja obsługi
  • Instrukcja obsługi i podręcznik na płycie CD
  • Świadectwo wzorcowania
  • Pyranometr
  • Sonda temperaturowa
  • Męskie i żeńskie wtyczki PV MC3/4
  • EurotestPV Remote - do zdalnej i jednoczesnej rejestracji parametrów paneli
  • Końcówka commander
