MI 3109 EurotestPV Lite ST Miernik instalacji fotowoltaicznych

  • promocja
Dostępność: na wyczerpaniu
Wysyłka w: 10 dni roboczych
Cena brutto: 6 490,00 zł

Cena regularna: 7 255,77 zł

6490.00
Cena netto: 5 276,42 zł

Cena regularna: 5 899,00 zł

ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 3.94824
Producent: METREL
Kod produktu: 2BA2-82392

Opis

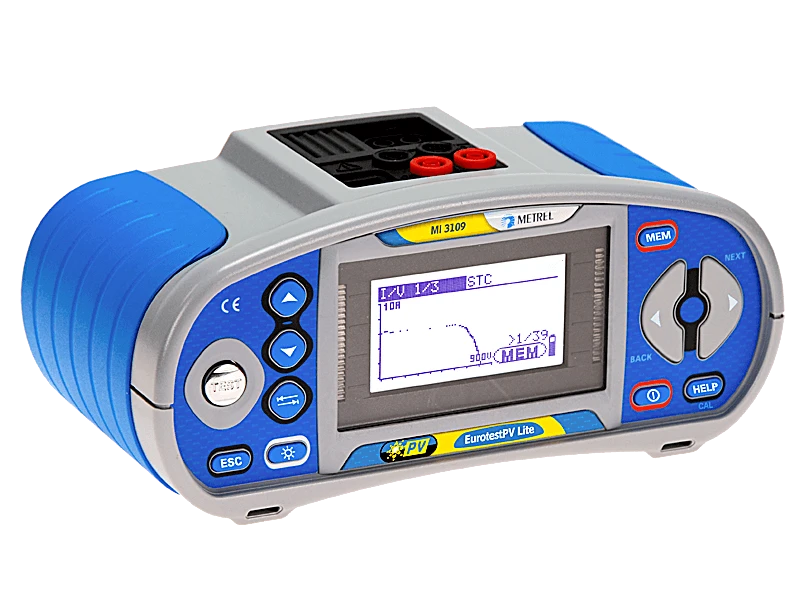

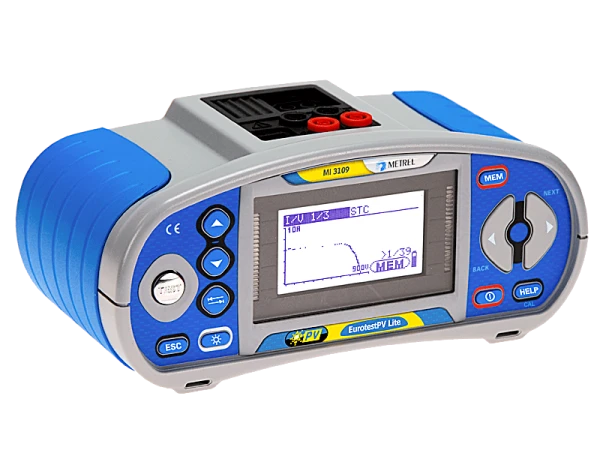

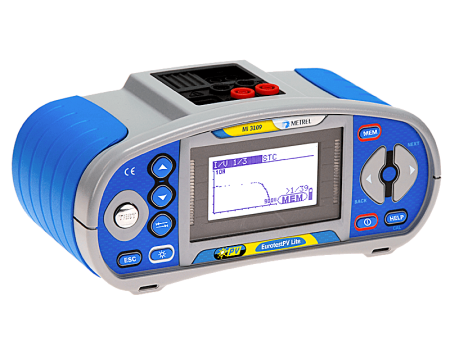

Metrel MI 3109 EurotestPV


Instalacje fotowoltaiczne:
Pomiary instalacji PV po stronie DC:

  • Rezystancja izolacji
  • Ciągłość przewodów ochronnych
  • Napięcie, prąd, moc, energia
  • Uoc - napięcie otwartego obwodu oraz Isc prąd zwarciowy
  • Charakterystyka I-U stringów i modułów fotowoltaicznych
  • Irradiancja
  • Temperatura panelu fotowoltaicznego.

Pomiary instalacji PV po stronie AC:

    • Napięcie, prąd, moc
    • Wydajność paneli fotowoltaicznych, inwertera, efektywności instalacji
    • Pomiary instalacji fotowoltaicznej po stronie AC (instalacje 3-fazowe) we współpracy z analizatorami mocy i jakości energii: Metrel MI 2883Metrel MI 2885 i Metrel MI 2892

Cechy użytkowe:

  • Pomiar izolacji i krzywej I-U w jednym przyrządzie: MI 3109 pozwala na wykonanie pomiaru izolacji do 1000V w celu sprawdzenia bezpieczeństwa instalacji fotowoltaicznej oraz pomiar charakterystyki I-U niezbędnej do oceny efektywności i rozwiązywania problemów ze stringami i ogniwami PV.
  • Autotest: Zadaniem tej funkcji jest wykonanie kompletnego pomiaru instalacji fotowoltaicznej zgodnie z normą PN-EN 62446 paneli i ogniw. Po jednorazowym naciśnięciu przycisku wykonywany jest pomiar:

- Rezystancji izolacji pomiędzy dodatnim (+) wyjściem i uziemieniem
- Rezystancji izolacji pomiędzy ujemnym (-) wyjściem i uziemieniem
- Napięcia otwartego obwodu
- Prądu zwarciowego

  • Obliczanie wartości STC: Zmierzone parametry prądów i napięć (przy danej irradiancji i temperaturze) mogą być przeliczone do wartości STC (uzyskanych w standardowych warunkach pomiarowych), umożliwiając ich porównanie z wartościami referencyjnymi, nawet jeśli pomiary wykonano w warunkach odbiegających od STC.
  • Pomiary mocy i wydajności: 2 wartości napięcia i 2 wartości prądu podczas jednoczesnego pomiaru wartości po stronie AC i DC w instalacji jednofazowej.

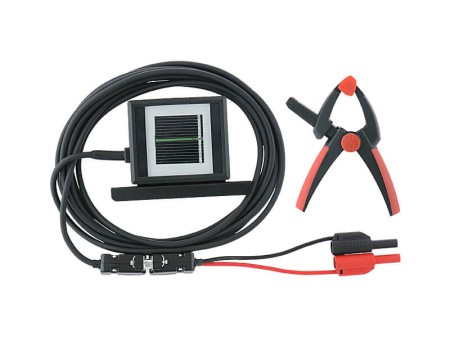

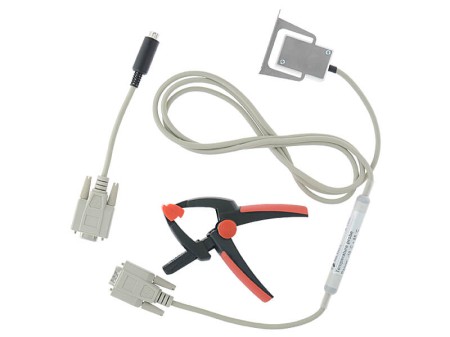

  • Zdalny rejestrator parametrów środowiskowych: Opcjonalne urządzenie do zdalnego pomiaru irradiancji i temperatury panelu PV podczas wykonywania pomiarów.
  • Graficzna prezentacja charakterystyki: Odwzorowanie charakterystyki I - U stringu/panelu na ekranie LCD przyrządu.
  • Pamięć: Możliwość zapisu do 1800 wyników pomiarowych lub do 500 graficznych wyników wraz z wartościami daty i godziny wykonania pomiarów.
  • Komunikacja BT: Pozwala na komunikację ze smartfonami i tabletami z systemem Android przez opcjonalny adapter Bluetooth.
  • PC SW Eurolink PRO: Znajdujący się w wyposażeniu standardowym program dla PC pozwala na pobieranie wyników, tworzenie struktury instalacji i wydruk wyników pomiarów.

Zastosowanie:

  • Testowanie bezpieczeństwa, ocena efektywności i rozwiązywanie problemów związanych z nieprawidłową pracą instalacji fotowoltaicznych.
  • Pomiar mocy i efektywności energetycznej instalacji PV.
  • Odbiorcze i okresowe testowanie domowych i przemysłowych instalacji fotowoltaicznych.



Funkcjonalność

  • PN- EN 61557
  • PN-EN 62446 (fotowoltaika)
  • PN-EN 61829

Inne normy

  • BS 7671
  • PN-EN 61008
  • PN-EN 61009
  • PN-HD 60364-4-41
  • AS/NZ 3017

Kompatybilność elektromagnetyczna
  •  PN-EN 61326

Bezpieczeństwo

  • PN-EN 61010-1
  • PN-EN 61010-2-030
  • PN-EN 61010-031
  • PN-EN 61010-2-032




POMIARY INSTALACJI FOTOWOLTAICZNYCH

Funkcja Zakres pomiarowy Dokładność
Napięcie 0 VDC ... 999 VDC
0 VAC ... 999 VAC
I-V m.: 0 VDCC ... 999 VDC (Napięcie)
±(1.5 % wartości wskazanej + 5 cyfr)
±(1.5 % w.w. + 3 cyfry)
±(2 % w.w. + 2 cyfry)
Prąd Panel m.: 0.0 mA ... 300 ADC
Inwert. m.: 0.0 mA ... 300 AAC
I-V m.: 0.00 A ... 15 ADC
±(1.5 % w.w. + 5 cyfr)
±(1.5 % w.w. + 3 cyfry)
±(2 % w.w. + 3 cyfry)
Moc Panel m.: 0 ... 200 kW
I-V m.: 0 ... 15 kW
±(2.5 % w.w. + 6 cyfr)
±(3 % w.w. + 5 cyfr)
Charakterystyka U / I 1000 V / 15 A / 15 kW
Irradiancja 0 ... 2000 W/m2 ±(5% w.w. + 6 cyfr)
Temperatura -10 °C ... + 85 °C ±5 cyfr)


POMIARY INSTALACJI ELEKTRYCZNYCH

Funkcja Zakres pomiarowy Dokładność
Rezystancja izolacji
(PN-EN 61557-2)
U = 50, 100, 250 VDC:
R: do 199.9 MΩ
U = 500 VDC, 1 kVDC:
R: do 999 MΩ

±(5 % w.w. + 3 cyfry)

±(5 % w.w. + 3 cyfry)
Ciągłość, 200 mA
(EN 61557-2)
0.00 Ω ... 1999 Ω ±(3% w.w. + 3 cyfry)
Ciągłość, 7mA 0.0 Ω ... 1999 Ω ±(5% w.w. + 3 cyfry)


Dane ogólne

Główne Jednostka główna
Wyświetlacz 128 x 64 pkt. z podświetleniem
Zasilanie 6 akumulatorków x 1.2 V NiMH, typ AA
Kategoria przepięciowa CAT II / 1000 VDC; CAT III / 600 V; CAT IV / 300 V
Klasa ochrony Podwójna izolacja
Porty komunikacyjne RS232 i USB
Wymiary 230 x 103 x 115 mm
Masa 1.3 kg

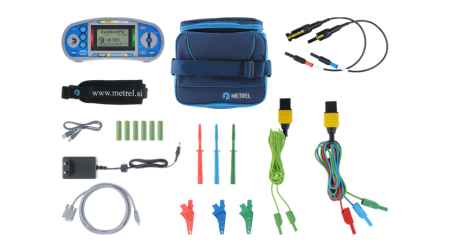

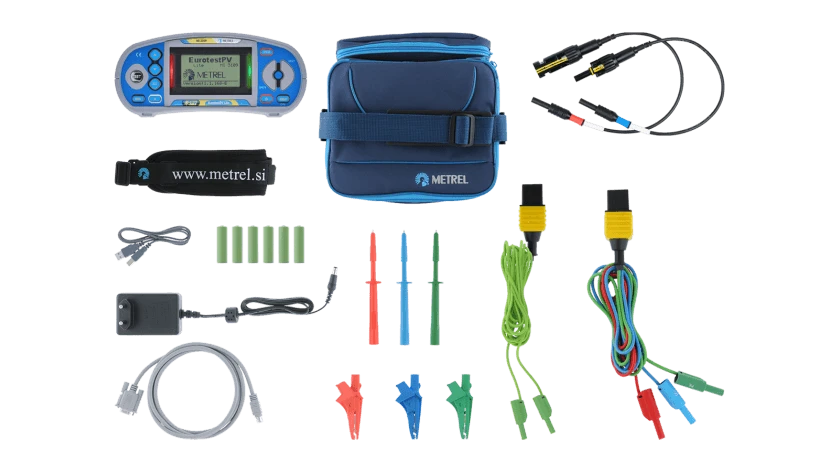

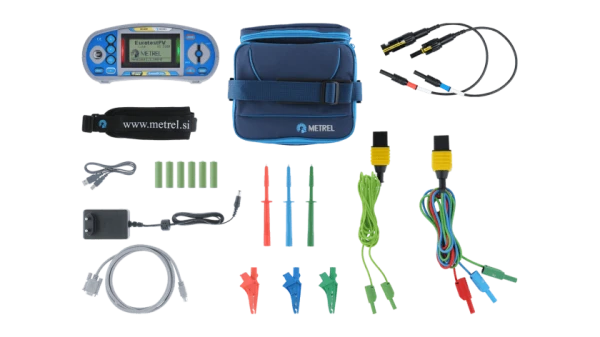

Wyposażenie wersji MI 3109 ST:

  • MI 3109 EurotestPV Lite
  • Futerał
  • Uniwersalne przewody pomiarowe FW, 3 x 1.5 m
  • Przewód pomiarowy ciągłości, 2 x 1,5 m
  • Sondy pomiarowe, 3 szt. (czerwona, niebieska, zielona)
  • Krokodylki, 3 szt. (czerwony, niebieski, zielony)
  • Adaptery PW MC3/4 męski/żeński
  • Zasilacz i 6 akumulatorków NiMH, typ AA
  • Przewód USB i RS232 - PS/2
  • Program PC EuroLink PRO
  • Pasek na szyję
  • Skrócona instrukcja
  • Instrukcja na CD
  • Świadectwo wzorcowania
