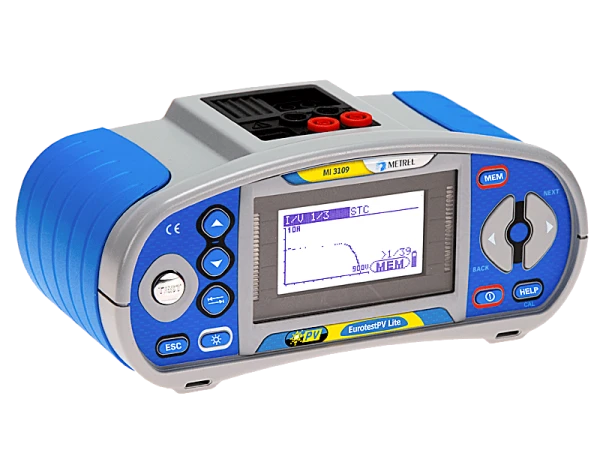

  • metrel-mi3109-hq.png
  • metrel-mi3109-ps-wypos.jpg
Producent: METREL (przejdź do produktów)

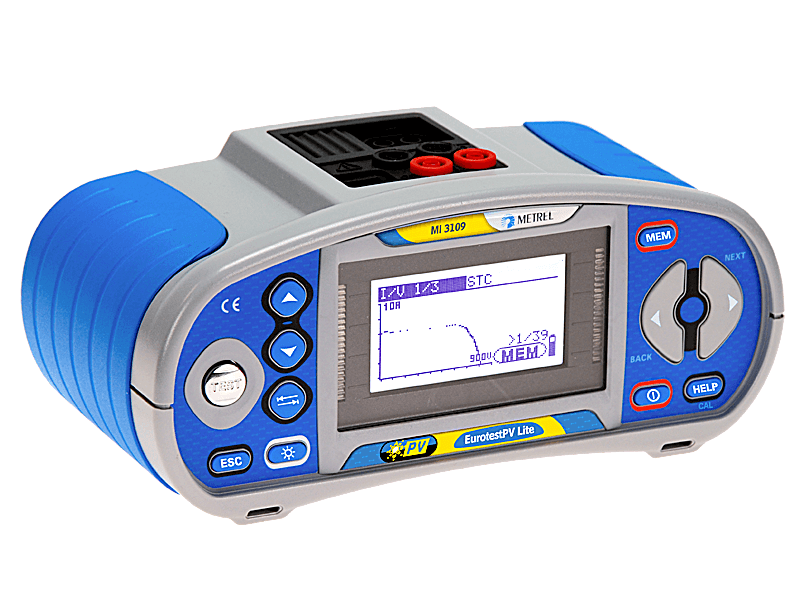

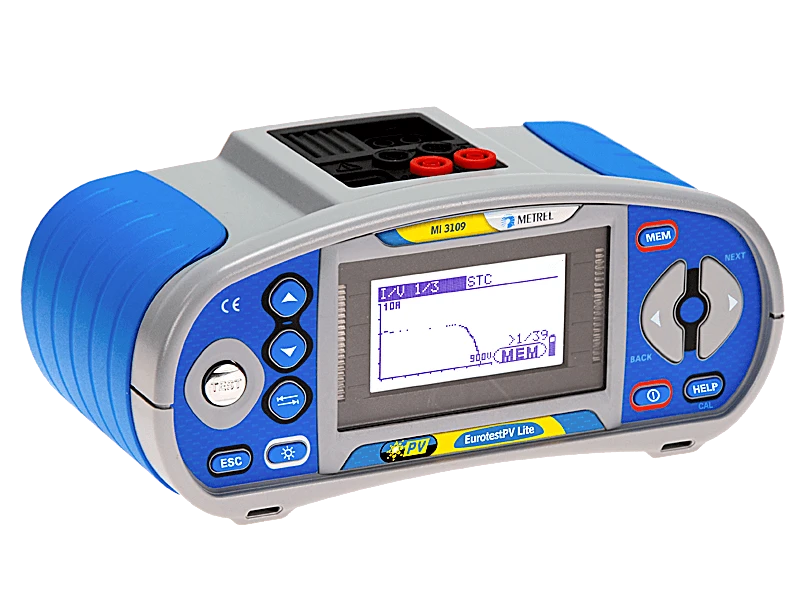

MI 3109 EurotestPV PS Miernik instalacji fotowoltaicznych

Przejdź do sekcji Opinie
Dostępność:
zostało niewiele produktów
Czas wysyłki: 10 dni roboczych
Dostawa od 0,00 zł - Kurier UPS

z VAT bez VAT
10 890,00 zł
Cena regularna: 12 298,77 zł
-11%
szt.
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Pliki

Opinie (2)

Produkty powiązane

Metrel MI 3109 EurotestPV


Instalacje fotowoltaiczne:
Pomiary instalacji fotowoltaicznej po stronie DC:

  • Rezystancja izolacji
  • Ciągłość połączeń wyrównawczych PE
  • Uoc (napięcie przy rozwartym wejściu) oraz Isc (prąd zwarciowy
  • Krzywa I-U paneli i ogniw fotowoltaicznych
  • Napięcie, prąd, moc panelu oraz inwertera/falownika
  • Irradiancja
  • Temperatura panelu fotowoltaicznego

Pomiary instalacji fotowoltaicznej po stronie AC (instalacje 1-fazowe):

  • Napięcie, prąd, moc
  • Wydajność paneli fotowoltaicznych, inwertera, efektywności instalacji
  • Pomiary instalacji fotowoltaicznej po stronie AC (instalacje 3-fazowe) we współpracy z analizatorami mocy i jakości energii: Metrel MI 2883, Metrel MI 2885 i Metrel MI 2892

Pozostałe funkcje:

  • Automatyczna procedura pomiaru instalacji
  • Obliczanie wartości STC (Znormalizowanych warunków pracy)
  • Obliczanie wydajności
  • Graficzny wykres U - I paneli fotowoltaicznych
  • 2 kanały napięciowe i prądowe do jednoczesnego pomiaru parametrów AC i DC
  • Opcjonalne urządzenie PV Remote pozwalające na jednoczesny pomiar irradiacji oraz temperatury panelu fotowoltaicznego

Cechy użytkowe:

  • Pomiar izolacji i krzywej I-U w jednym przyrządzie: MI 3109 pozwala na wykonanie pomiaru izolacji do 1000V w celu potwierdzenia bezpieczeństwa instalacji FW oraz pomiar krzywej I-U niezbędnej do oceny efektywności i rozwiązywania problemów z panelami i ogniwami FW
  • Autotest: Zadaniem tej funkcji jest wykonanie kompletnego pomiaru instalacji fotowoltaicznej zgodnie z normą PN-EN 62446 paneli i ogniw. Po jednorazowym naciśnięciu przycisku wykonywany jest pomiar:
    - rezystancji izolacji pomiędzy dodatnim (+) wyjściem i uziemieniem
    - rezystancji izolacji pomiędzy ujemnym (-) wyjściem i uziemieniem
    - napięcia przy rozwartym obwodzie
    - prądu zwarciowego
  • Obliczanie wartości STC: Zmierzone z uwzględnieniem warunków klimatycznych wartości napięcia i prądu przeliczane są z uwzględnieniem wartości STC (typowych warunków pomiarowych) umożliwiając ich porównanie z wartościami referencyjnymi nawet jeśli pomiary wykonano w innych warunkach
  • Pomiary wydajności: 2 wartości napięciowe i 2 wartości prądu podczas jednoczesnego pomiaru wartości po stronie AC i DC
  • Rejestrator zdalny FW: Opcjonalne urządzenie do jednoczesnego pomiaru irradiancji i temperatury panelu FW
  • Graficzna prezentacja: odwzorowanie wartości I-V ogniwa/panelu FW na ekranie LCD
  • Pamięć: Możliwość zapisu do 1800 wyników pomiarowych lub do 500 graficznych wyników z adnotacją czasową
  • Komunikacja BT: Pozwala na komunikację ze smartfonami i tabletami z Android przez opcjonalny klucz Bluetooth
  • Oprogramowanie Metrel Electrical Safety Manager: Znajdujący się w standardzie program dla PC pozwala po pobieranie wyników, tworzenie struktury instalacji i wydruk wyników pomiarów

Zastosowanie:

  • Testowanie, ocena efektywności i rozwiązywanie problemów z instalacjami fotowoltaicznymi
  • Pomiar mocy i wydajności energetycznej AC i DC
  • Pierwotne i okresowe testowanie domowych i przemysłowych instalacji

Funkcjonalność:
PN/EN 61557
PN-EN 62446 (fotowoltaika)

Inne normy:
BS 7671
PN-EN 61008
PN-EN 61009
PN-EN 60364-4-41
AS/NZ 3760

Kompatybilność elektromagnetyczna:
PN-EN 61326

Bezpieczeństwo:
PN-EN 61010-1
PN-EN 61010-2-030
PN-EN 61010-031
PN-EN 61010-2-032

POMIARY INSTALACJI FOTOWOLTAICZNYCH

Funkcja Zakres pomiarowy Dokładność
Napięcie 0 V DC ... 999 V DC
0 V AC ... 999 V AC
I-V m.: 0 V DC ... 999 V DC		 ±(1.5% wartości wskazanej + 5 cyfr)
±(1.5% w.w. + 3 cyfry)
±(2% w.w. + 2 cyfry)
Prąd Panel m.: 0.0 mA ... 300 A DC
Invert. m.: 0.0 mA ... 300 A AC
I-V m.: 0.00 A ... 15 A DC		 ±(1.5% w.w. + 2 cyfry)
±(1.5% w.w. + 3 cyfry)
±(2% w.w. + 3 cyfry)
Moc Panel m.: 0 ... 200 kW
I-V m.: 0 ... 15 kW		 ±(2.5% w.w. + 6 cyfr)
±(3% w.w. + 6 cyfr)
Energia 0.000 Wh - 1999 kWh
Krzywa U/I 1000 V / 15 A / 15 kW
Irradiancja 0 ... 2000 W/m2 ±(5% w.w. + 6 cyfr)
Temperatura -10 °C ... + 85 °C ±5 cyfr)


POMIARY INSTALACJI ELEKTRYCZNYCH

Funkcja Zakres pomiarowy Dokładność
Rezystancja izolacji
(EN 61557-2)		 U = 50, 100, 250 VDC:
R: do 199.9 MΩ
U = 500 VDC, 1 kVDC:
R: do 999 MΩ		 ±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
Ciągłość, 200 mA
(EN 61557-2)		 0.00 Ω ... 1999 Ω ±(3% w.w. + 3 cyfry)
Ciągłość, 7mA 0.0 Ω ... 1999 Ω ±(5% w.w. + 3 cyfry)


Dane ogólne

Główne Jednostka główna Jednostka zdalna
Wyświetlacz LCD z podświetleniem, 128 x 64
Zasilanie Baterie AA 6 x 1.2 V
Kategoria przepięciowa 1000 V DC / CAT II
600 V / CAT II; 300 V / CAT IV
Klasa ochrony Podwójna izolacja
Porty komunikacyjne RS232 i USB RS232
Wymiary 230 x 103 x 115 mm 140 x 230 x 80 mm
Masa 1.3 kg 1.0 kg

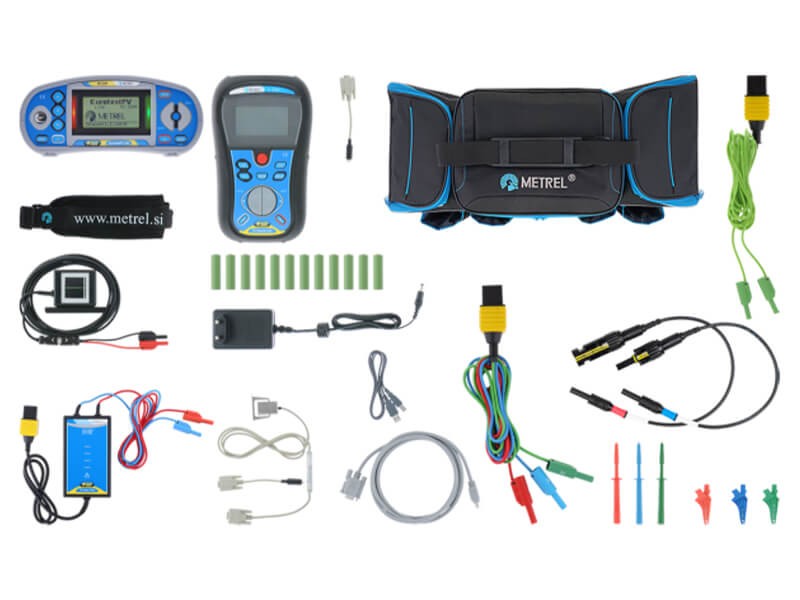

Zestaw  MI 3109 EurotestPV PS

  • Przyrząd Metrel MI 3109 EurotestPV
  • Przewody pomiarowe PV uniwersalne, 3 x 1,5 m
  • Przewody pomiarowe PV do ciągłości, 2 x 1,5m
  • Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona)
  • Krokodylki, 3 szt. (niebieski, czarny, zielony)
  • Męskie i żeńskie wtyczki PV MC4
  • Zasilacz + 6 akumulatorków NiMH typu AA
  • USB i RS232 - kabel PS/2
  • Zestaw pasków
  • Skrócona instrukcja obsługi
  • Instrukcja obsługi i podręcznik do pobrania
  • Świadectwo wzorcowania
  • Oprogramowanie Metrel EuroLink w wersji PRO Plus
  • EurotestPV Remote - do zdalnej i jednoczesnej rejestracji parametrów paneli
  • Fotowoltaiczna sonda bezpieczeństwa
  • Pyranometr do pomiaru irradiancji
  • Czujnik do pomiaru temperatury panelu
  • Miękka torba transportowa
  • Możliwość rozszerzenia gwarancji do aż do 6 lat
