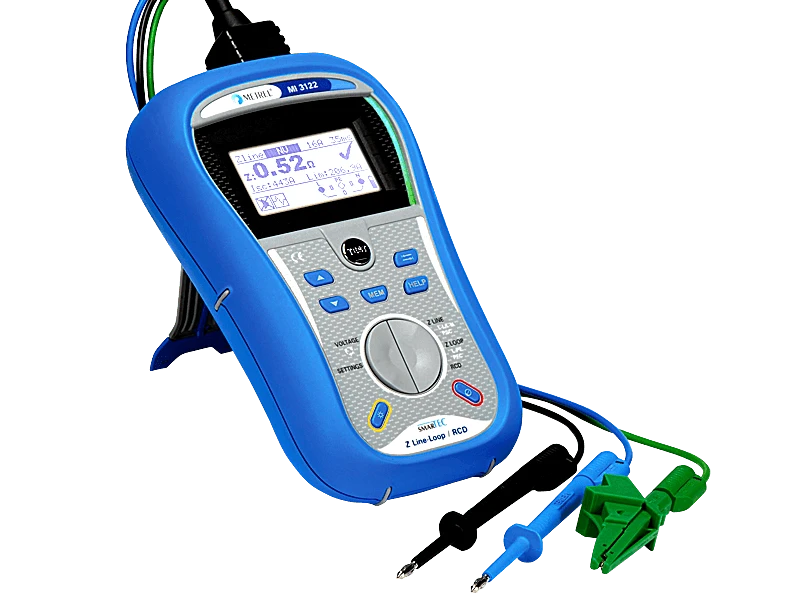

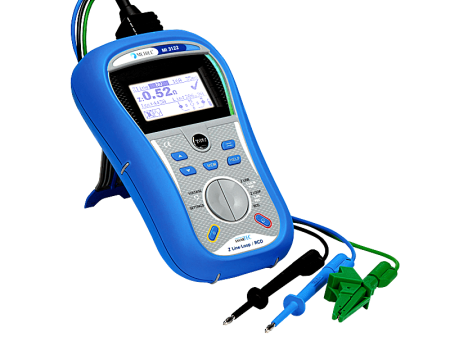

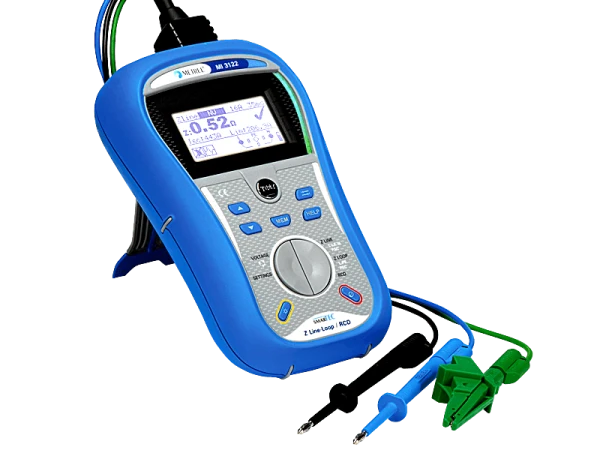

MI 3122 Smartec - miernik pętli zwarcia i rcd METREL

1af019c4a21cecd2a7fa40b2c689b9e9cd35ca7b
  • promocja
Dostępność: dostępny
Wysyłka w: 3 dni robocze
Cena brutto: 2 590,00 zł

Cena regularna: 2 766,27 zł

2590.00
Cena netto: 2 105,69 zł

Cena regularna: 2 249,00 zł

ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 4
Producent: METREL
Kod produktu: D089-5274C

Opis

Metrel MI 3122 SMARTEC Impedancja / RCD został zaprojektowany z myślą o pomiarach instalacji wykonywanych pod napięciem. Miernik posiada wbudowane tabele charakterystyk zabezpieczeń nadprądowych oraz wyłączników różnicowo-prądowych RCD, co pozwala na szybką ocenę wyniku pomiaru impedancji pod kątem obowiązujących norm. Funkcja monitorowania napięcia pozwala na jednoczesną kontrolę 3 wartości napięć. Przyrząd posiada funkcję oceny wyniku pomiaru typu Pozytywny/Negatywny z sygnalizacją diodami LED umieszczonymi po bokach wyświetlacza. Przyrząd wyposażony jest wbudowaną ładowarkę akumulatorków oraz magnetyczny uchwyt z tyłu obudowy, pozwalający na sprawniejszą obsługę. Wszystkie wyniki pomiarowe mogą być zapisane w pamięci i przesłane za pomocą opcjonalnego programu A 1291 Eurolink PRO lub A 1290 Eurolink PRO Plus do komputera PC w celu dalszego przetwarzania i wydruku protokółu pomiarowego. MI 3122 pozwala na wykonywanie testów wyłączników RCD, pomiarów impedancji pętli/linii, napięcia AC, częstotliwości i kolejności następstwa faz zgodnie z normą PN-EN 61557.

Funkcje pomiarowe

  • Impedancja linii
  • Impedancja pętli zwarcia
  • Impedancja pętli z blokadą wyzwolenia RCD
  • Napięcie TRMS i częstotliwość
  • Kolejność faz
  • Testowanie RCD (ogólne i selektywne typu AC, A)

Cechy użytkowe

  • Ekrany pomocy: Miernik posiada wbudowane ilustracje wyjaśniające podłączenia do sieci podczas pomiaru
  • Wskaźniki LED DOBRY/ZŁY: Po bokach wyświetlacza umieszczono segmenty zielonych i czerwonych LED które sygnalizują poprawność pomiaru w oparciu o wprowadzone wartości
  • Wbudowane tabele bezpieczników: Ta unikalna funkcja pozwala na ocenę wyniku pomiaru impedancji na zgodność z przepisami
  • Monitorowanie napięcia online: Pozwala na podgląd napięcia 3-fazowe w czasie rzeczywistym
  • Odczyt danych: Wyniki zapisane w pamięci można przesłać do PC za pomocą opcjonalnego programu i celu ich dalszego przetwarzania
  • Aktualizacja: Architektura pozwala na zmianę firmware i dostosowanie do przepisów mogących pojawić się w przyszłości
  • Blokada wyzwolenia RCD: Funkcja Zs (RCD) pozwala na pomiar pętli zwarcia bez wyzwolenia RCD
  • Ładowarka i akumulatorki: Urządzenie posiada ładowarkę i współpracuje z akumulatorkami lub typowymi bateriami AA
  • Auto RCD: Automatyczna procedura pomiaru RCD
  • Łatwość użycia: Duży wyraźny ekran LCD i dwa przyciski pozwalają na łatwą obsługę nawet w rękawicach ochronnych
  • Uchwyt magnetyczny: Z tyłu obudowy znajduje się magnes, którym można przytwierdzić miernik do metalowej powierzchni co pozwala na swobodne podtrzymywanie sond

Zastosowanie

  • Odbiorcze i okresowe pomiary instalacji elektrycznych niskiego napięcia
  • Testowanie 1-fazowych i 3-fazowych sieci typu TT i TN
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Testowanie RCD
(PN-EN 61557-6)
IΔN: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A
- Mnożnik dla IΔN x 0.5; x 1; x 2; x 5
- Napięcie dotykowe UC 0.0 V … 19.9 V
20.0 V … 99.9 V
0.1 V
0.1 V
(-0%/+15%) wartości wskazanej± 10 cyfr
(-0%/+15%) w.w.
- Prąd wyzwolenia (0.2 … 1.1) x IΔN (typ AC )
(0.2 … 1.5) x IΔN (typ A, IΔN ≥ 30 mA)
(0.2 … 2.2) x IΔN (typ A, IΔN < 30 mA)
0.05 x IΔN
0.05 x IΔN
0.05 x IΔN
± 0.1x IΔN
± 0.1x IΔN
± 0.1x IΔN
- Czas zadziałania 0.0 ms … 40.0 ms
0.0 ms … maks. czas
0.1 ms
0.1 ms
± 1 ms
± 3 ms
Impedancja pętli
(PN-EN 61557-3)
0.00 Ω … 9.99 Ω
10.0 Ω … 99.9 Ω
100 Ω … 999 Ω
1.00 kΩ … 9.99 kΩ
0.01 Ω
0.1 Ω
1 Ω
10 Ω
±(5 % w.w. + 5 cyfr)
±(5 % w.w. + 5 cyfr)
±10 % w.w.
±10 % w.w.
Impedancja linii
(PN-EN 61557-3)
0.00 Ω … 9.99 Ω
10.0 Ω … 99.9 Ω
100 Ω … 999 Ω
1.00 kΩ … 9.99 kΩ
0.01 Ω
0.1 Ω
1 Ω
10 Ω
±(5 % w.w. + 5 cyfr)
±(5 % w.w. + 5 cyfr)
±10 % w.w.
±10 % w.w.
Napięcie 0 V … 550 V 1 V ±(2 % w.w. + 2 cyfry)
Częstotliwość 15.0 Hz … 499.9 Hz 0.1 Hz ±(0.2 % w.w. + 1 cyfra)
Kolejność następstwa faz (PN-EN 61557-7) 1.2.3 lub 3.2.1
Zasilanie 6 akumulatorków x 1.2 V, typ AA
Kategoria przepięciowa CAT III / 600 V; CAT IV / 300 V
Stopień ochrony Podwójna izolacja
Komunikacja RS232 i USB
Wymiary 140 x 230 x 80 mm
Masa 0.93 kg


NORMY
Funkcjonalność
:
  •  PN-EN 61557

Inne normy:
  •  PN-EN/HD 60364
  •  PN-EN 61008
  •  PN-EN 61009
  •  PN-EN/TR 60755
  •  AS/NZ 3760
  •  AS/NZ 3018
  •  CEI 64.8
  •  HD 384
  •  BS 7671
  •  VDE 0413

Kompatybilność elektromagnetyczna:
  •  PN-EN 61326-1
  •  PN-EN 61326-2-2

Bezpieczeństwo:
  •  PN-EN 61010-1
  •  PN-EN 61010-031

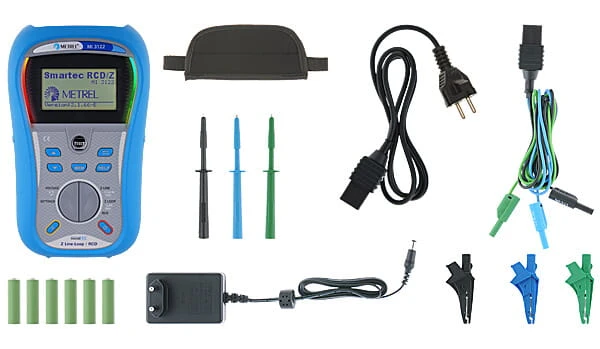

Wyposażenie

  • Miernik MI 3122 Smartec Impedancja / RCD
  • Pasek na rękę do komfortowego trzymania miernika
  • Przewód pomiarowy z wtyczką Schuko
  • Przewody pomiarowe, 3 x 1,5 m
  • Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona)
  • Krokodylki, 3 szt. (niebieski, czarny, zielony)
  • Zasilacz + 6 szt. akumulatorków NiMH, typ AA
  • Instrukcja na płycie CD
  • Skrócona instrukcja obsługi w formie papierowej
  • Świadectwo wzorcowania
