MI 3125 BT+ EurotestCOMBO + Program PC + Zestaw do uziemień + Futerał
Cena regularna:
6 886,77 zł
Cena regularna:
5 599,00 zł
towar niedostępny
dodaj do przechowalniOpis

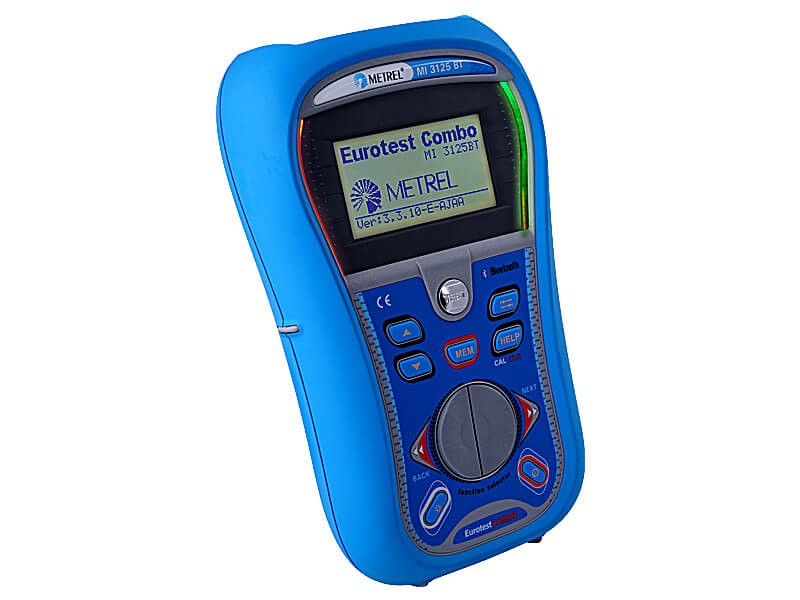

MI 3125 BT EurotestCOMBO Wielofunkcyjny miernik instalacji + program PC + Zestaw do uziemienia + Futerał A1289
Miernik parametrów instalacji elektrycznych Metrel MI 3125 oraz MI 3125 BT EurotestCOMBO jest wielofunkcyjnym, profesjonalnym, przenośnym przyrządem przeznaczonym do wykonywania wszystkich pomiarów wymaganych przy kompleksowej ocenie instalacji elektrycznych w budynkach mieszkalnych. Metrel MI 3125BT EurotestCOMBO pozwala na wykonanie wszystkich niezbędnych pomiarów w instalacjach typu TT oraz TN. Duży graficzny wyświetlacz z podświetleniem umożliwia łatwą nawigację, odczyt wyników i ostrzeżeń oraz pozwala na ocenę wyniku zaraz po pomiarze w postaci POZYTYWNY/NEGATYWNY z podświetleniem segmentu LED na ZIELONO/CZERWONO. Model ten posiada wbudowaną tabelę charakterystyk zabezpieczeń nadprądowych i wyłączników różnicowoprądowych RCD (także typu B). Dla każdego typu pomiaru przyrząd posiada zaimplementowane schematy pokazujące prawidłowy sposób podłączenia go do badanej instalacji.Wszystkie wyniki pomiarowe mogą być zapisane w pamięci i przesłane za pomocą programu Eurolink PRO do komputera PC w celu dalszego przetwarzania i wydruku protokółu pomiarowego. MI 3125BT Eurotest COMBO pozwala na pomiar ciągłości przewodów ochronnych, rezystancji izolacji, parametrów wyłączników RCD, impedancji linii/pętli zwarcia, napięcia, częstotliwości, rezystancji uziemienia oraz kolejności następstwa faz w sposób zgodny z normą PN-EN 61557. Miernik może współpracować ze smartfonami i tabletami z Android za pomocą Bluetooth.
Miernik występuje w następujących wersjach (patrz: tabela porównawacza):
Każda pozwala na pomiar: rezystancji izolacji, impedancji pętli zwarcia bez wyzwalania RCD, wyłączników RCD, ciągłości, kolejności następstwa faz, uziemienia.
- MI 3125 BT: pomiar RCD: A, AC, B, komunikacja z PC i pamięć, wbudowany Bluetooth.
- MI 3125: pomiar RCD: A, AC, brak komunikacji z PC i pamięci.
Funkcje pomiarowe
- Rezystancja izolacji napięciem DC
- Ciągłość połączeń wyrównawczych oraz ochronnych PE prądem 200mA ze zmianą polaryzacji
- Impedancja linii
- Impedancja pętli zwarcia
- Impedancja pętli bez wyzwolenia wyłącznika RCD
- Napięcie TRMS i częstotliwość
- Kolejność następstwa faz
- Testowanie RCD (ogólne i selektywne typu AC, A)
- Testy wyłączników RCD typu B (tylko wersja MI 3125 B, MI 3125 BT)
- Rezystancja uziemienia (metoda 3-przewodowa)
Cechy użytkowe
- Wskaźniki Pozytywny/Negatywny: Po bokach wyświetlacza umieszczono segmenty zielonych i czerwonych LED, które sygnalizują ocenę wyniku pomiaru w oparciu o wprowadzone wartości graniczne.
- Ekrany pomocy: Miernik posiada zaimplementowane schematy pokazujące prawidłowy sposób podłączenia go do badanej instalacji.
- Wbudowane tabele bezpieczników: Ta unikalna funkcja pozwala na ocenę wyniku pomiaru impedancji pętli zwarcia pod kątem wymagań odpowiednich norm.
- Monitorowanie napięcia online: Pozwala na podgląd wartości napięcia instalacji w czasie rzeczywistym.
- Aktualizacja: Architektura pozwala na zmianę firmware (w serwisie) i dostosowanie miernika do ewentualnych zmian w normach dotyczących pomiarów.
- Zamiana polaryzacji: Automatyczna zamiana polaryzacji przy pomiarze ciągłości.
- Pomiar rezystancji izolacji: Szeroki zakres napięć pomiarowych od 100 V do 1000 V, z odczytem do 1000 MΩ.
- Brak wyzwolenia RCD: Funkcja Zs (RCD) pozwala na pomiar pętli zwarcia bez wyzwolenia RCD.
- Testowanie instalacji w różnych układach sieci: Pomiary w sieciach TT, TN.
- Zasilanie: Urządzenie posiada na wyposażeniu ładowarkę i współpracuje z akumulatorami lub typowymi bateriami alkaicznymi AA
- Auto RCD: Automatyczna procedura pomiaru wyłączników RCD.
Zastosowanie
- Odbiorcze lub okresowe sprawdzanie instalacji elektrycznych niskiego napięcia.
- Testowanie instalacji jedno i wielofazowych.
- Testowanie instalacji w układach sieci TT i TN.
Normy
Funkcjonalność: PN-EN 61557
Inne normy: VDE 0413, PN-EN 61008, PN-EN 61009, PN-HD 60364, HD 384; BS 7671, IEC/TR 60755, CEI 64.8, AS/NZ 3760, AS/NZ 3018
Kompatybilność elektromagnetyczna: PN-EN 61326-1, PN-EN 61326-2-2
Bezpieczeństwo: PN-EN 61010-1, PN-EN 61010-031
- MI 3125 BT: pomiar RCD: A, AC, B, komunikacja z PC i pamięć, wbudowany Bluetooth
- MI 3125: pomiar RCD: A, AC, brak komunikacji z PC i pamięci
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Rezystancja izolacji (PN-EN 61557-2) |
U = 50, 100, 250 VDC: R: 0.00 MΩ … 19.99 MΩ 20.0 MΩ … 99.9 MΩ 100.0 MΩ … 199.9 MΩ U = 500 VDC, 1 kVDC: R: 0.00 MΩ … 19.99 MΩ 20.0 MΩ … 99.9 MΩ 200 MΩ … 999 MΩ |
0.01 MΩ 0.1 MΩ 0.1 MΩ 0.01 MΩ 0.1 MΩ 1 MΩ |
±(5 % wartości wskazanej + 3 cyfry) ±10 % w.w. ±20 % w.w. ±(5 % w.w. + 3 cyfry) ±5 % w.w. ±10 % w.w. |
Ciągłość PE 200 mA ze zmianą polaryzacji (PN-EN 61557-4) |
0.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω 200 Ω … 1999 Ω |
0.01 Ω 0.1 Ω 1 Ω |
±(3 % w.w. + 3 cyfry) ±5 % w.w. ±5 % w.w. |
Impedancja pętli (PN-EN 61557-3) |
0.00 Ω … 9.99 Ω 10.0 Ω … 99.9 Ω 100 Ω … 999 Ω 1.00 kΩ … 9.99 kΩ |
0.01 Ω 0.1 Ω 1 Ω 10 Ω |
±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr) ±10 % w.w. ±10 % w.w. |
Impedancja linii (PN-EN 61557-3) |
0.00 Ω … 9.99 Ω 10.0 Ω … 99.9 Ω 100 Ω … 999 Ω 1.00 kΩ … 9.99 kΩ |
0.01 Ω 0.1 Ω 1 Ω 10 Ω |
±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr) ±10 % w.w. ±10 % w.w. |
Spadek napięcia | 0.0 % … 99.9 % | 0.1 % | Patrz dokładność impedancji linii |
Napięcie | 0 V … 550 V | 1 V | ±(2 % w.w. + 2 cyfry) |
Częstotliwość | 0.00 Hz … 9.99 Hz 10.0 Hz … 499.9 Hz |
0.01 Hz 0.1 Hz |
±(0.2 % w.w. + 1 cyfra) |
Kolejność faz (PN-EN 61557-7) |
1.2.3 albo 3.2.1 | ||
Testowanie RCD (PN-EN 61557-6) |
I∆N: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A |
||
- Napięcie dotykowe UC | 0.0 V … 19.9 V 20.0 V … 99.9 V |
0.1 V 0.1 V |
(-0 % / +15 %) w.w. ±10 cyfr (-0 % / +15 %) w.w. |
- Czas zadziałania | 0 ms … 40.0 ms 0 ms … maks. czas |
0.1 ms 0.1 ms |
±1 ms ±3 ms |
- Prąd wyzwolenia | 0.2 x I∆N … 1.1 x I∆N (typ AC) 0.2 x I∆N … 2.2 x I∆N (typ A, I∆N < 30 mA) 0.2 x I∆N … 1.5 x I∆N (typ A, I∆N ≥ 30 mA) 0.2 x I∆N … 2.2 x I∆N (typ B) |
0.05 x I∆N 0.05 x I∆N 0.05 x I∆N 0.05 x I∆N |
±0.1 x I∆N ±0.1 x I∆N ±0.1 x I∆N ±0.1 x I∆N |
Rezystancja uziemienia (PN-EN 61557-5) |
0.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω 200 Ω … 9999 Ω |
0.01 Ω 0.1 Ω 1 Ω |
±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr) |
Zasilanie | 6 akumulatorków x 1.2 V, typ AA | ||
Kategoria przepięciowa | CAT III / 600 V; CAT IV / 300 V | ||
Stopień ochrony | Podwójna izolacja | ||
Komunikacja | RS232 i USB | ||
Wymiary | 140 x 80 x 230 mm | ||
Masa | 1.0 kg |
Wyposażenie
Miernik EurotestCOMBO
Zestaw do rezystancji uziemień S 2026
Bezpieczny futerał transportowy A 1289
Oprogramowanie P1101 MESM PL ADVANCED PC
Możliwość rozszerzenia gwarancji do 3 lat
Zestaw pasków na szyję
Przewody pomiarowe, 3 x 1.5 m
Przewód pomiarowy z wtyczką Schuko, 1.5 m
Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona)
Krokodylki, 3 szt. (niebieski, czarny, zielony)
Zasilacz + 6 akumulatorków NiMH, typu AA
Skrócona instrukcja obsługi
Instrukcja na płycie CD
Świadectwo wzorcowania
