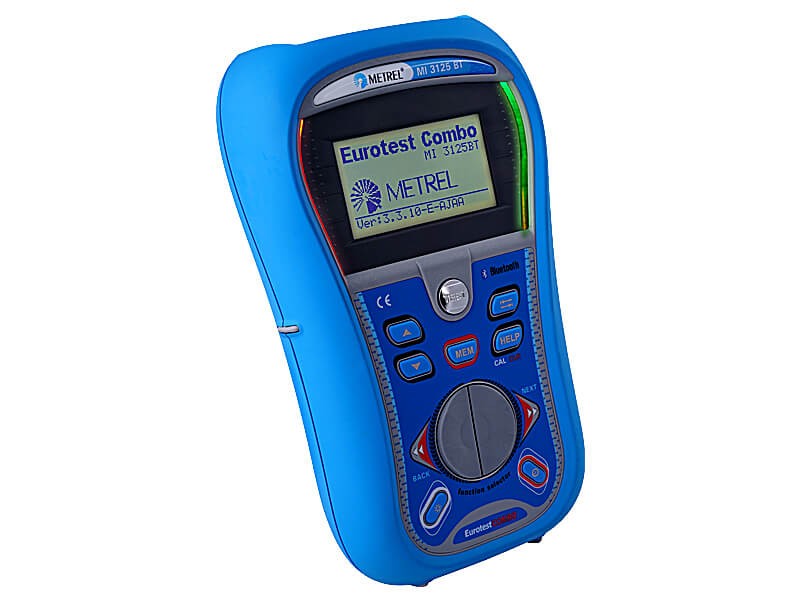

MI 3125 ST Miernik Wielofunkcyjny METREL + A1271 Futerał
Miernik parametrów instalacji elektrycznych Metrel MI 3125 oraz MI 3125 BT EurotestCOMBO jest wielofunkcyjnym, profesjonalnym, przenośnym przyrządem przeznaczonym do wykonywania wszystkich pomiarów wymaganych przy kompleksowej ocenie instalacji elektrycznych w budynkach mieszkalnych. Metrel MI 3125 EurotestCOMBO to odpowiedni model do wykonywania pomiarów bezpieczeństwa w instalacjach elektrycznych w układzie TT oraz TN. Duży graficzny wyświetlacz z podświetleniem umożliwia łatwą nawigację, odczyt wyników i ostrzeżeń oraz pozwala na ocenę wyniku zaraz po pomiarze w postaci POZYTYWNY/NEGATYWNY z podświetleniem segmentu LED na ZIELONO/CZERWONO. Model ten posiada wbudowaną tabelę charakterystyk zabezpieczeń nadprądowych i wyłączników różnicowoprądowych RCD. Interfejs przyrządu został zaprojektowany tak, aby najbardziej jak to możliwe uprościć jego obsługę. Dla każdego typu pomiaru przyrząd posiada zaimplementowane schematy pokazujące prawidłowy sposób podłączenia go do badanej instalacji. MI 3125 Eurotest COMBO pozwala na pomiar ciągłości przewodów ochronnych, rezystancji izolacji, parametrów wyłączników RCD, impedancji linii/pętli zwarcia, napięcia, częstotliwości, rezystancji uziemienia oraz kolejności następstwa faz w sposób zgodny z normą PN-EN 61557.
Miernik występuje w następujących wersjach (patrz: tabela porównawacza powyżej):
Każda pozwala na pomiar: rezystancji izolacji, impedancji pętli zwarcia bez wyzwalania RCD, wyłączników RCD, ciągłości, kolejności następstwa faz, uziemienia
- MI 3125 BT: pomiar RCD: A, AC, B, komunikacja z PC i pamięć, wbudowany Bluetooth
- MI 3125: pomiar RCD: A, AC, brak komunikacji z PC i pamięci
Funkcje | MI 3125* | MI 3125 BT |
Napięcie TRMS | Tak | Tak |
Częstotliwość | Tak | Tak |
Kolejność faz L1-L2-L3 | Tak | Tak |
50 V - 1 kV / 2,5 kV PI DAR | Tak / - | Tak / - |
Ciągłość (200mA) | Tak | Tak |
Małe rezystancje (7 mA) | - | Tak |
Zlinii, Ipsc, DeltaU / tab. bezpieczników | Tak | Tak |
Zpętli, Lpfc/ tab. bezpieczników | Tak | Tak |
RCD t, Uc RCD I ramp, Uc Auto |
AC/A | AC/A/B |
Uziemienie 3-przewodowe | Tak** | Tak |
Wsparcie dla systemów IT / IMD, ISFL | Tak / - | Tak / - |
Wtyczki typu Comannder | Opcja | Opcja |
Bluetooth | - | Tak |
Komunikacja z PC | - | Tak |
*Dostępny w promocji do końca wyczerpania zapasów.
**Funkcja dostępna w modelu MI 3125 od wersji sprzętowej 3.XX
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Rezystancja izolacji (PN-EN 61557-2) |
U = 50, 100, 250 VDC: R: 0.00 MΩ … 19.99 MΩ 20.0 MΩ … 99.9 MΩ 100.0 MΩ … 199.9 MΩ U = 500 VDC, 1 kVDC: R: 0.00 MΩ … 19.99 MΩ 20.0 MΩ … 99.9 MΩ 200 MΩ … 999 MΩ |
0.01 MΩ 0.1 MΩ 0.1 MΩ 0.01 MΩ 0.1 MΩ 1 MΩ |
±(5 % wartości wskazanej + 3 cyfry) ±10 % w.w. ±20 % w.w. ±(5 % w.w. + 3 cyfry) ±5 % w.w. ±10 % w.w. |
Ciągłość PE 200 mA ze zmianą polaryzacji (PN-EN 61557-4) |
0.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω 200 Ω … 1999 Ω |
0.01 Ω 0.1 Ω 1 Ω |
±(3 % w.w. + 3 cyfry) ±5 % w.w. ±5 % w.w. |
Impedancja pętli (PN-EN 61557-3) |
0.00 Ω … 9.99 Ω 10.0 Ω … 99.9 Ω 100 Ω … 999 Ω 1.00 kΩ … 9.99 kΩ |
0.01 Ω 0.1 Ω 1 Ω 10 Ω |
±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr) ±10 % w.w. ±10 % w.w. |
Impedancja linii (PN-EN 61557-3) |
0.00 Ω … 9.99 Ω 10.0 Ω … 99.9 Ω 100 Ω … 999 Ω 1.00 kΩ … 9.99 kΩ |
0.01 Ω 0.1 Ω 1 Ω 10 Ω |
±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr) ±10 % w.w. ±10 % w.w. |
Spadek napięcia | 0.0 % … 99.9 % | 0.1 % | Patrz dokładność impedancji linii |
Napięcie | 0 V … 550 V | 1 V | ±(2 % w.w. + 2 cyfry) |
Częstotliwość | 0.00 Hz … 9.99 Hz 10.0 Hz … 499.9 Hz |
0.01 Hz 0.1 Hz |
±(0.2 % w.w. + 1 cyfra) |
Kolejność faz (PN-EN 61557-7) |
1.2.3 albo 3.2.1 | ||
Testowanie RCD (PN-EN 61557-6) |
I∆N: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A |
||
- Napięcie dotykowe UC | 0.0 V … 19.9 V 20.0 V … 99.9 V |
0.1 V 0.1 V |
(-0 % / +15 %) w.w. ±10 cyfr (-0 % / +15 %) w.w. |
- Czas zadziałania | 0 ms … 40.0 ms 0 ms … maks. czas |
0.1 ms 0.1 ms |
±1 ms ±3 ms |
- Prąd wyzwolenia | 0.2 x I∆N … 1.1 x I∆N (typ AC) 0.2 x I∆N … 2.2 x I∆N (typ A, I∆N < 30 mA) 0.2 x I∆N … 1.5 x I∆N (typ A, I∆N ≥ 30 mA) 0.2 x I∆N … 2.2 x I∆N (typ B) |
0.05 x I∆N 0.05 x I∆N 0.05 x I∆N 0.05 x I∆N |
±0.1 x I∆N ±0.1 x I∆N ±0.1 x I∆N ±0.1 x I∆N |
Rezystancja uziemienia (PN-EN 61557-5) |
0.00 Ω … 19.99 Ω 20.0 Ω … 199.9 Ω 200 Ω … 9999 Ω |
0.01 Ω 0.1 Ω 1 Ω |
±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr) ±(5 % w.w. + 5 cyfr) |
Zasilanie | 6 akumulatorków x 1.2 V, typ AA | ||
Kategoria przepięciowa | CAT III / 600 V; CAT IV / 300 V | ||
Stopień ochrony | Podwójna izolacja | ||
Komunikacja | RS232 i USB | ||
Wymiary | 140 x 80 x 230 mm | ||
Masa | 1.0 kg |
Wyposażenie
Miernik Metrel EurotestCOMBO
Przewody pomiarowe, 3 x 1.5 m
Przewód pomiarowy z wtyczką Schuko
Zasilacz + 6 NiMH akumulatorków, typu AA
Sondy pomiarowe, 3 szt. (niebieska, czarna, zielona)
Krokodylki, 3 szt. (niebieski, czarny, zielony)
Zestaw pasków do noszenia miernika
Skrócona instrukcja obsługi
Instrukcja obsługi na płycie CD
Świadectwo wzorcowania
A 1271 Bezpieczny futerał transportowy
