Producent: METREL (przejdź do produktów)

MI 3205 TeraOhmXA 5kV ST

Przejdź do sekcji Opinie
Dostępność:
zostało niewiele produktów
Czas wysyłki: 14 dni roboczych
Dostawa od 0,00 zł - Kurier InPost

z VAT bez VAT
8 950,00 zł
Cena regularna: 9 469,77 zł
-5%
szt.
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

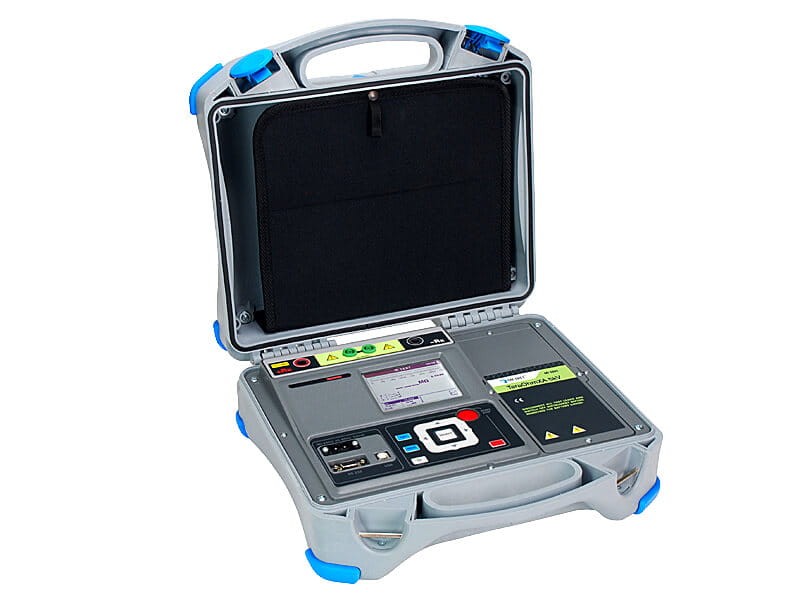

Metrel MI 3205 TeraOhmXA 5kV jest przenośnym urządzeniem zasilanym bateryjnie lub sieciowo z doskonałą ochroną IP (IP65 dla zamkniętej pokrywy i IP54 dla otwartej), zaprojektowanym do diagnostyki rezystancji izolacji za pomocą wysokiego napięcia do 5 kV.

Funkcje pomiarowe

  • Pomiar izolacji
  • Test diagnostyczny (PI, DAR, DD)
  • Pomiar rezystancji izolacji skokowo napięciem narastającym
  • Test wytrzymałości napięciem (DC) do 5 kV
  • Pomiar napięcia i częstotliwości do 550 V TRMS

Cechy użytkowe

  • Rezystancja izolacji do 15 TΩ
  • Regulowane napięcie pomiarowe (50 V... 5 kV) o krokach 50 V i 100 V
  • Programowalny timer
  • Pomiar pojemności
  • Szybkość ładowania dla obciążeń pojemnościowych < 1,5 s / μF przy 5 kV
  • Automatyczne rozładowanie obiektów po pomiarze
  • Złącze GUARD
  • Detekcja przebicia
  • Możliwość testów niestandardowych
  • Funkcja autokonfiguracji
  • Wyniki pomiarowe w formie numerycznej i graficznej
  • Oprogramowanie PC HVLink PRO do pobierania, analizowania wyników pomiarowych i drukowania protokółów
  • Izolowane porty komunikacyjne RS232 i USB, interfejs Bluetooth
  • Wysokiej jakości akcesoria włącznie z ekranowanymi sondami pomiarowymi w zestawie standardowym
  • Wysoka odporność na zakłócenia elektromagnetyczne: Redukcja szumu na wejściu (1 mA@300 V) i dodatkowe uśrednianie wyników (5, 10, 30, 60)
  • CAT IV / 600 V
  • Zasilanie sieciowe lub bateryjne

Zastosowanie

  • Transformatory
  • Przekładniki prądowe w sieciach dystrybucyjnych
  • Pomiar rezystancji izolacji maszyn wirujących i ich okablowania
  • Okresowe testowanie i konserwacja linii produkcyjnych
  • Analiza i wyszukiwanie wszelkiego rodzaju problemów z izolacją
  • Generatory WN
  • Ograniczniki przepięć




Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Rezystancja izolacji 0.01 MΩ … 9.99 MΩ
10.0 MΩ … 99.9 MΩ
100 MΩ … 999 MΩ
1.00 GΩ … 9.99 GΩ
10.0 GΩ … 99.9 GΩ
100 GΩ … 999 GΩ
1.0 TΩ … 9.9 TΩ
10 TΩ … 15 TΩ		 10 kΩ
100 kΩ
1 MΩ
10 MΩ
100 MΩ
1 GΩ
100 GΩ
1 TΩ		 ±(5% wartości wskazanej + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(15% w.w. + 3 cyfry)
±(15% w.w. + 3 cyfry)
Napięcie pomiarowe 0 V … 999 V
1.00 kV… 4.99 kV		 1 V
10 V		 ±(5% w.w. + 3 cyfry)
Prąd upływu przez izolację 1.00 mA … 5.00 mA
100 μA … 999 μA
10.0 μA … 99.9 μA
1.00 μA … 9.99 μA
100 nA ... 999 nA
10.0 nA .. 99.9 nA
0.00 nA … 9.99 nA		 10 μA
1 μA
100 nA
10 nA
1 nA
100 pA
10 pA

±(5% w.w. + 3 cyfry)



±(10% w.w. + 0.15 nA)
Współczynnik absorpcji
dielektrycznej (DAR)		 0.01 … 9.99
10.0 … 100.0		 0.01
0.1		 ±(5% w.w. + 2 cyfry)
Indeks polaryzacji (PI) 0.01 … 9.99
10.0 … 100.0		 0.01
0.1		 ±(5% w.w. + 2 cyfry)
Współczynnik rozładowania
dielektryka (DD)		 0.01 … 9.99
10.0 … 100.0		 0.01
0.1		 ±(5% w.w. + 2 cyfry)
Napięcie AC/DC 5.0 V … 99.9 V
100 V … 550 V		 0.1 V
1 V		 ±(2% w.w. + 2 cyfry)
Częstotliwość 10 Hz … 500 Hz 0.1 Hz ±(0.2% w.w. + 1 cyfra)
Pojemność 20.0 nF … 999 nF
1.00 μF … 9.99 μF
10.0 μF … 50.0 μF		 1 nF
10 nF
100 nF		 ±(5% w.w. + 2 cyfry)


Dane ogólne

Zasilanie 90-260 VAC , 45-65 Hz 100 VA (CAT II / 300 V)
Stopień ochrony
(pokrywa zamknięta/otwarta)		 IP 65 / IP 54
Wyświetlacz Matryca 320 x 240 punktów z podświetleniem
Kategoria przepięciowa CAT IV / 600 V
Stopień ochrony
(pokrywa zamknięta/otwarta)		 Podwójna izolacja
Komunikacja RS232, USB oraz Bluetooth
Wymiary 345 x 160 x 335 mm
Masa 6.5 kg


NORMY
Kompatybilność elektromagnetyczna:
PN-EN 61326 klasa A

Bezpieczeństwo:
PN-EN 61010-1 (przyrząd)
PN-EN 61010-2-030
PN-EN 61010-2-033
PN-EN 61010-031(akcesoria)

Dane ogólne:

Zasilanie: 90-260 VAC , 45-65 Hz 100 VA (CAT II / 300 V)
Stopień ochrony (pokrywa zamknięta/otwarta)     IP 65 / IP 54
Wyświetlacz: Matryca 320 x 240 punktów z podświetleniem
Kategoria przepięciowa:     CAT IV / 600 V
Stopień ochrony (pokrywa zamknięta/otwarta)     Podwójna izolacja
Komunikacja:  RS232, USB oraz Bluetooth
Wymiary: 345 x 160 x 335 mm
Masa: 6.5 kg

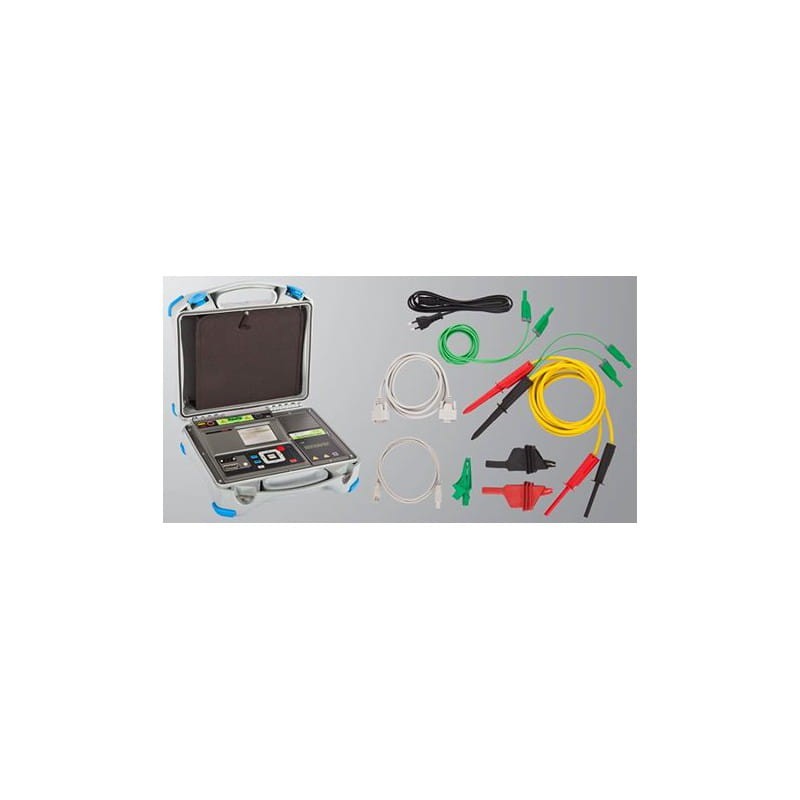

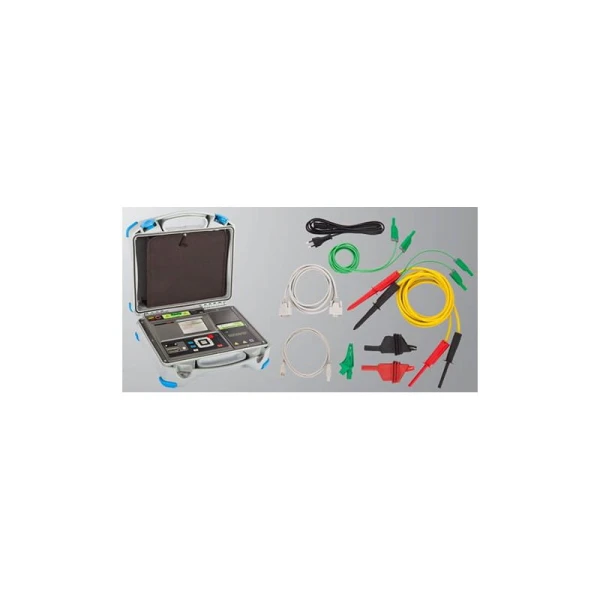

Wyposażenie:

- Ekranowany przewód pomiarowy z końcówką 5 kV, 2 m
- Ekranowane przewody pomiarowe 5 kV, 2 m, 2 szt. (czarny, czerwony)
- Krokodylek 5 kV, 2 szt. (czarny, czerwony)
- Przewód pomiarowy do gniazda GUARD, zielony, 2 m
- Krokodylek, zielony
- Przewody zasilające
- Oprogramowanie PC HVLink PRO z przewodem USB oraz RS 232
- Instrukcja obsługi na płycie CD
- Świadectwo wzorcowania
