MI 3295 PS Miernik napięć rażenia

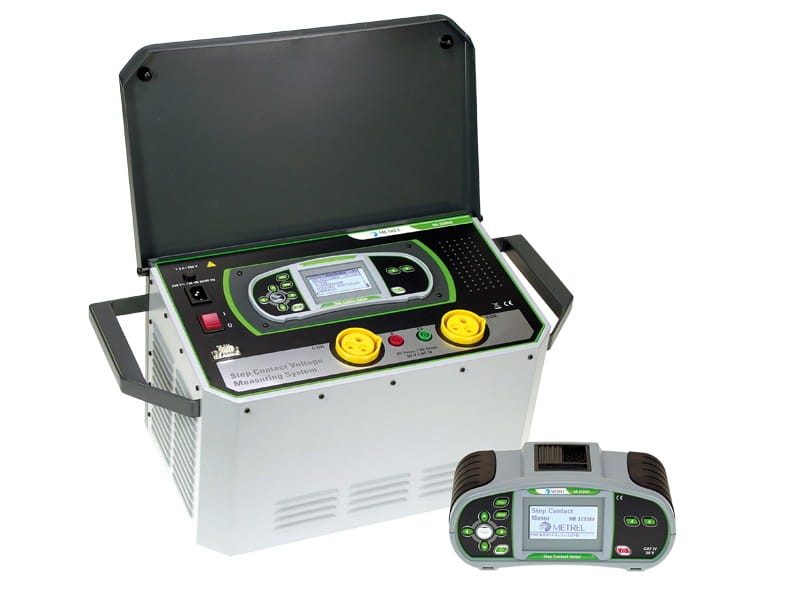

Miernik napięć rażenia (napięcia dotykowego i krokowego) Metrel MI 3295 PS został zaprojektowany do pomiarów i weryfikacji pod kątem bezpieczeństwa uziemień ochronnych takich obiektów jak elektrownie, podstacje energetyczne, stacje trakcyjne, słupy energetyczne i inne elementy systemów zasilania. Zestaw składa się ze stacji generującej prąd (wymuszalnika) i niezależnego woltomierza. Dzięki wysokiej wartości generowanego prądu (do 55A) oraz efektywnej eliminacji zakłóceń, MI3295 pozwala na uzyskiwanie bardzo dokładnych i stabilnych wyników podczas pomiaru napięcia krokowego i dotykowego z rozdzielczością do 10μV. Dla szybszej analizy rozkładu napięcia wokół testowanego obiektu jednocześnie można korzystać z kilku niezależnych woltomierzy. Wszystkie wyniki pomiarowe mogą być zapisane do wbudowanej pamięci przyrządu, a następnie pobrane, przeanalizowane i wykorzystane do stworzenia protokołu pomiarowego w oprogramowaniu Metrel ES Manager lub PC SW HVLink PRO.

Funkcje pomiarowe

• Pomiar napięcia krokowego
• Pomiar napięcia dotykowego
• Pomiar rezystancji uziemienia
• Pomiar rezystywności gruntu
• Pomiar prądów upływ

Cechy użytkowe

• Wysoka dokładność pomiarów: dzięki dużej wartości prądu pomiarowego (do 55A) i efektywnej eliminacji zakłóceń
• Wysoka odporność na zakłócenia: nawet w skrajnie niekorzystnych warunkach (praca generatora na częstotliwości 55 Hz)
• Autonomiczny woltomierz: eliminuje konieczność stosowania długich przewodów pomiarowych (możliwość stosowania kilku woltomierzy jednocześnie)
• Wysokie bezpieczeństwo użytkownika: dzięki niskiej wartości napięcia pomiarowego (55V)
• Niska masa wymuszalnika: wynosi tylko 29.5 kg
• Pamięć wyników: Możliwość zapisu do 1000 wyników pomiarowych w 3 poziomowej strukturze pamięci wewnętrznej
• Oprogramowanie Metrel ES Manager lub HV Link PRO: Dostarczone w standardzie oprogramowanie umożliwia pobieranie danych do komputera, analizę wyników i wydruk raportów pomiarowych

Zastosowanie

• Badania systemów uziemiających:

  • Elektrowni
  • Podstacji
  • Słupów wysokiego i średniego napięcia
  • Innych obiektów dystrybucji energii

Funkcjonalność:
RAT 2008
HD 673 N4
ANSI/IEEE Std 81
PN-EN 61557-5

Kompatybilność elektromagnetyczna:
PN-EN 61326

Bezpieczeństwo:
PN-EN 61010-1
PN-EN 61010-031

Wyposażenie

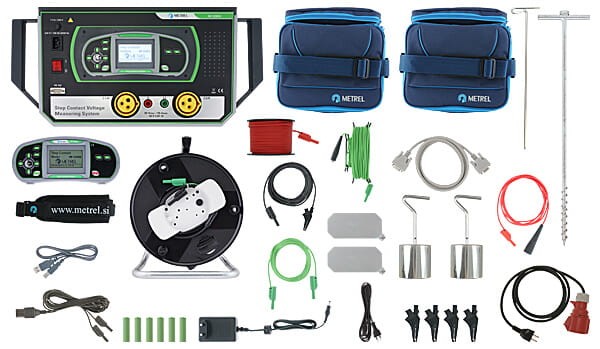

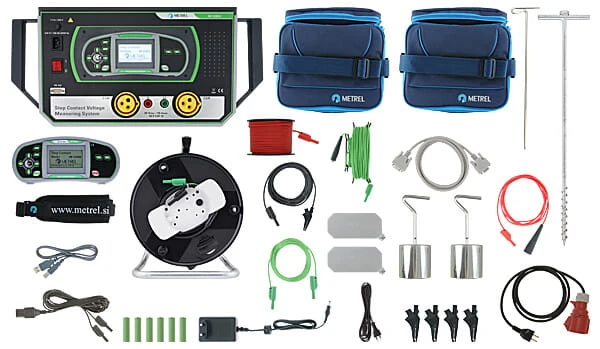

• Generator MI 3295S
• Miernik MI 3295M
• Przewód zasilający
• Sondy pomiaru napięcia krokowego (25 kg), 2 szt.
• Płyty do pomiaru napięć rażenia, 2 szt.
• Uziom prądowy, 3 szt.
• Uziom napięciowy
• Prądowy przewód pomiarowy, 50m, czarny, 10 mm2 na szpuli z krokodylkiem
• Prądowy przewód pomiarowy, 10 m, czarny, 10 mm2 z krokodylkiem
• Przewód pomiarowy, czarny, 2 szt. x 3 m
• Przewód pomiarowy, zielony, 10 m
• Przewód pomiarowy, czarny, 1.5 m
• Przewód pomiarowy, czerwony, 50 m
• Przewód podłączeniowy z krokodylkiem, czerwony, 1 m
• Krokodylki, 5 szt.
• Przewód RS232
• Przewód USB
• Futerały, 2 szt.
• Pasek na szyję
• Akumulatorki NiMH, typu AA, 6 szt.
• Zasilacz
• Program PC HVLink PRO na płycie CD
• Instrukcja obsługi
• Świadectwo wzorcowania

Dostępne zestawy miernika krokowego Metrel MI 3295 (do wyboru z listy na górze po prawej stronie)

Fot.	Opis	Metrel MI 3295 BS Zestaw podstawowy	Metrel MI 3295 PS Zestaw profesjonalny*	Metrel MI 3295 ST Zestaw standardowy
	Sondy do pomiaru napięć rażenia (25kg)	-	✓	✓
	Płyty do pomiaru napięć rażenia	✓	✓	-
	Sondy prądowe	1	3	1
	Krokodylki czarne	2	5	2
	Przewody czarne banan-banan (3m)	-	2	2

*Minimalny prąd jaki należy wymusić, aby można było dokonać pomiaru napięć rażenia to 0,2A, w skrajnie niekorzystnych warunkach gruntowych (duża rezystywność) pojedyncza sonda może okazać się niewystarczająca do wymuszenia prądu o takim natężeniu. Dodatkowe sondy prądowe wraz z okablowaniem dostarczane w zestawie profesjonalnym pozwalają na zwiększenie wartości wymuszanego prądu. Dodatkowo, w zestawie profesjonalnym dostarczane są zarówno sondy (25kg) jak i płyty pomiarowe co pozwala na wybór wygodniejszego rozwiązania w zależności od specyfiki badanego obiektu lub preferencji operatora.
