Producent: METREL (przejdź do produktów)

MI 3394 CE MultiTesterXA Metrel zestaw ST (brak pistoletów, tylko przewody)

Przejdź do sekcji Opinie
Dostępność:
na wyczerpaniu
Czas wysyłki: 10 dni roboczych
Dostawa od 0,00 zł - Kurier UPS

z VAT bez VAT
20 990,00 zł
Cena regularna: 22 753,77 zł
-8%
szt.
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

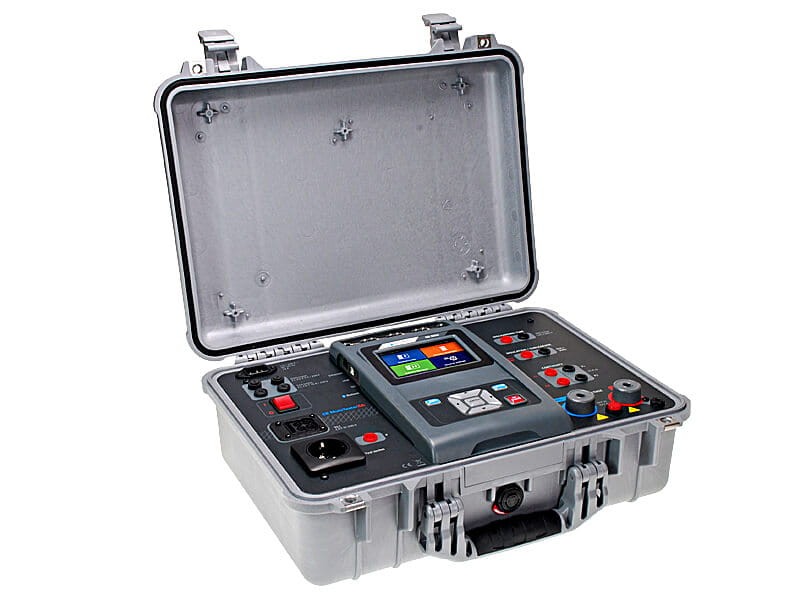

Metrel MI 3394 CE MultiTesterXA jest przenośnym urządzeniem zaprojektowanym do badania bezpieczeństwa elektrycznego i certyfikacji CE urządzeń elektrycznych, maszyn oraz tablic rozdzielczych podczas produkcji. Przyrząd cechuje rozbudowane zarządzanie danymi obiektu, pozwalając operatorowi na tworzenie własnych auto-testów ze zdefiniowanymi limitami dla oceny wyników DOBRY / ZŁY, importowanie predefiniowanych struktur włączając w to sekwencje pomiarowe albo kompletny projekt z oprogramowania PC do pamięci przyrządu.

Funkcje pomiarowe

  • Wytrzymałość izolacji, programowalne testy (AC/DC)
  • Ciągłość połączeń ochronnych
  • Rezystancja izolacji
  • Zastępczy prąd upływu
  • Różnicowy prąd upływu
  • Dotykowy prąd upływu
  • Prąd upływu w przewodzie PE
  • Czas rozładowania (napięcia szczątkowe)
  • Testy funkcjonalne (moc P/Q/S, napięcie, prąd, cosϕ, częstotliwość, ThdU, ThdI, PF)

Cechy użytkowe

  • Zarządzanie danymi: przyrząd posiada przyjazny użytkownikowi sposób gromadzenia danych dzięki zastosowaniu innowacyjnego organizera pamięci.
  • Mnogość złącz pomiarowych: różne złącza pomiarowe pozwalają użytkownikowi wybrać pomiędzy wykonywaniem pojedynczych testów z różnych złącz czy testu automatycznego z jednego gniazda pomiarowego.
  • Obsługa adapterów: A 1460 XA CE ADAPTER umożliwia przeprowadzenie wszystkich testów z poziomu jednego gniazda pomiarowego..
  • Obsługa kart MicroSD: karta 8-GB znajduje się na wyposażeniu przyrządu (maksymalna pojemność karty - 32GB).
  • Kolorowy wyświetlacz: przyrząd jest wyposażony w 4.3˝ kolorowy ekran dotykowy.
  • Testy wytrzymałościowe: przyrząd pozwala na wykonanie testów izolacji napięciem AC (5.1kV przy 500VA) oraz DC (6kV).
  • Pomiar ciągłości: przyrząd wykonuje testy m.in. metodą 4 – przewodową prądami o wartościach 0.2 A, 4 A, 10A, 25A, co zapewnia precyzyjne pomiary.
  • Komunikacja: interfejsy RS232, USB oraz Bluetooth umożliwiają wysyłanie danych do przyrządu, odbieranie ich oraz zdalne sterowanie procesem pomiarów.
  • Testowanie w wielu układach sieci: Przyrząd może być używany w sieciach o układach TT, TN, IT oraz napięciu 115 V.

Zastosowanie

  • Laboratoria
  • Zautomatyzowane linie produkcyjne
  • Wyspecjalizowane warsztaty


Funkcja Zakres Rozdzielczość Dokładność
Wytrzymałość izolacji HV AC, Programowalne HV AC, napięcie wyjściowe 100 V - 5100 V w krokach co 10 V
- Napięcie probiercze (AC)


- Prąd pomiarowy
(pozorny, pojemnościowy, rezystancyjny)


Prąd zwarciowy generatora
Moc wyjściowa		 0 ... 1999 V
2.00 ... 5.99 kV

0.0 ... 99.9 mA
0.0 mA ... 99.9 mA
-99.9 mA ... 99.9 mA

> 200 mA
maksymalnie 500 VA		 1 V
10 V

0.1 mA
0.1 mA
0.1 mA



 ± (3 % w.w.)
± (3 % w.w.)

± (3 % w.w. + 3 cyfry)
Wskazanie orientacyjne
Wskazanie orientacyjne
Wytrzymałość izolacji HV DC, Programowalne HV AC, napięcie wyjściowe 500 V - 6000 V w krokach co 50 V.
- Napięcie probiercze (DC)


- Prąd pomiarowy		 0 ... 1999 V
2.00 ... 6.99 kV

0.01 ... 9.99 mA		 1 V
10 V

0.01 mA		 ± (3 % w.w.)
± (3 % w.w.)

± (5 % w.w. + 3 cyfry)
Czas rozładowania (napięcia szczątkowe)
- t
- Up		 0.0 ... 9.9 s
0 ... 550 V		 0.1 s
1 V		 ± (5 % w.w. + 3 cyfry)
± (5 % w.w. + 3 cyfry)
Ciągłość połączeń ochronnych (0.2A, 4A, 10A, 25A)
- R 0.00 Ω ... 19.99 Ω
20.0 Ω ... 99.9 Ω
100.0 Ω ... 199.9 Ω
200 Ω ... 999 Ω		 0.01Ω
0.1Ω
0.1Ω
1 Ω		 ± (2 % w.w. + 2 cyfry)
± 3 % w.w.
± 5 % w.w.
Wskazanie orientacyjne
Rezystancja izolacji
(250 V, 500 V, 1000 V)
Rezystancja izolacji z sondą
(250 V, 500 V, 1000 V)		 0.00 MΩ ... 19.99 MΩ
20.0 MΩ ... 199.9 MΩ		 0.01 MΩ
0.1 MΩ		 ± (3 % w.w. + 2 cyfry)
± 5 % w.w.
- Riso/Riso-s 0.00 MΩ ... 19.99 MΩ
20.0 MΩ ... 199.9 MΩ		 0.01 MΩ
0.1 MΩ		 ± (5 % w.w. + 2 cyfry)
± 20 % w.w.
- Pomiar napięcia wyjściowego 0 V ... 1200 V 1 V ±(3 % w.w. + 2 cyfry)
Rezystancja izolacji
(50 V, 100 V)
Rezystancja izolacji z sondą
(50 V, 100 V)
- Riso/Riso-s 0.00 MΩ ... 19.99 MΩ
20.0 MΩ ... 199.9 MΩ		 0.01 MΩ
0.1 MΩ		 ± (5 % w.w. + 2 cyfry)
± 20 % w.w.
- Pomiar napięcia wyjściowego 0 V ... 1200 V 1 V ±(3 % w.w. + 2 cyfry)
Zastępczy prąd upływu (napięcie otwartego obwodu
- I zast, I zast-s 0.00 mA ... 19.99 mA 10 μA ± (5 % w.w. + 3 cyfry)
Różnicowy prąd upływowy
- I różn. 0.00 mA ... 19.99 mA 0.01 mA ± (3 % w.w. + 5 cyfr)
Prąd upływu w przewodzie PE
- Ipe 0.00 mA ... 19.99 mA 0.01 mA ± (3 % w.w. + 3 cyfry)
Dotykowy prąd upływu
- I dot. 0.00 mA ... 19.99 mA 0.01 mA ± (3 % w.w. + 3 cyfry)
Moc
-P 0 W ... 999 W
1.00 kW ... 3.70 kW		 1 W
10 W		 ± (5 % w.w. + 5 cyfr)
± 5 % w.w.
-S 0 VA ... 999 VA
1.00 kVA ... 3.70 kVA		 1 VA
10 VA		 ± (5 % w.w. + 5 cyfr)
± 5 % w.w.
-Q ±(0 ... 999) VAr
±(1.00 ... 3.70) kVAr		 1 VAr
10 Var		 ± (5 % w.w. + 5 cyfr)
-PF 0.00i ... 1.00i
0.00c ... 1.00c		 0.01
0.01		 ± (5 % w.w. + 5 cyfr)
± (5 % w.w. + 5 cyfr)
-THDU 0.0% ... 99.9% 0.1% ±(5 % w.w. + 5 cyfr)
-THDI 0.0% ... 99.9% 0.1% ±(5 % w.w. + 5 cyfr)
-Cos fi 0.00i ... 1.00i
0.00c ... 1.00c		 0.01
0.01		 ±(5 % w.w. + 5 cyfr)
±(5 % w.w. + 5 cyfry)
-U 0.1 V ... 199.9 V
200 V ... 264 V		 0.1
1 V		 ±(3 % w.w. + 10 cyfr)
±(3 % w.w.)
-I 0.00 A ... 16.00 A 0.01 ±(3 % w.w. + 5 cyfr)


Dane ogólne

Zasilanie 110 V / 230 V AC, 50 Hz / 60 Hz
Kategoria przepięciowa CAT II / 300 V, CAT II / 600 V (tylko złącza DISCH1/DISCH2)
Klasa ochrony I
Wyjście WN 5 kV a.c. / 6 kV d.c., podwójna izolacja
Komunikacja 4x RS 232, 1x USB, 1x Bluetooth
Wymiary 43,5 cm x 29,2 cm x 15,5 cm
Masa 17 kg


NORMY
Funkcjonalność
IEC 60335 Urządzenie do użytku domowego
IEC 61439 Rozdzielnice oraz sterownice niskiego napięcia
IEC 60598 Oświetlenie
IEC 60950 Urządzenia IT
IEC 61010 Wymagania bezpieczeństwa dla wyposażenia elektrycznego
VDE 0701-702 Badanie elektrycznych urządzeń przenośnych
EN 50191 Powstawanie oraz funkcjonowanie elektrycznych urządzeń pomiarowych

Bezpieczeństwo
PN-EN 61010-1
PN-EN 61010-2-030
PN-EN 61010-031
PN-EN 61557

Kompatybilność elektromagnetyczna
PN-EN 61326-1

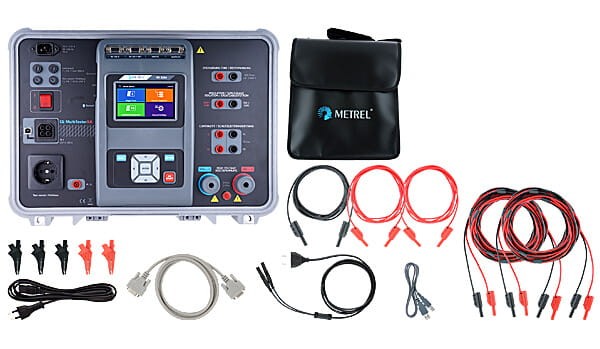

Zestaw standardowy Metrel MI 3394 CE MultiTesterXA

  • S 2073 przewód HV 5m bez pistoletów
  • Przewód do pomiarów ciągłości, 2.5 m, 2 szt.
  • Przewód do pomiarów ciągłości, czerwony, 1.5 m, 1 szt.
  • Przewód do pomiarów izolacji, czerwony, 2.5 m
  • Przewód do pomiarów izolacji, czarny, 2.5 m
  • Zacisk krokodylkowy, czarny, 3 szt
  • Zacisk krokodylkowy, czerwony, 2 szt
  • Przewód do pomiarów czasu rozładowania
  • Torba na akcesoria
  • Świadectwo wzorcowania
  • Przewód RS232
  • Przewód USB
  • Płyta CD z instrukcją obsługi (pełna wersja)
  • Oprogramowania Metrel ES Manager licencja BASIC
