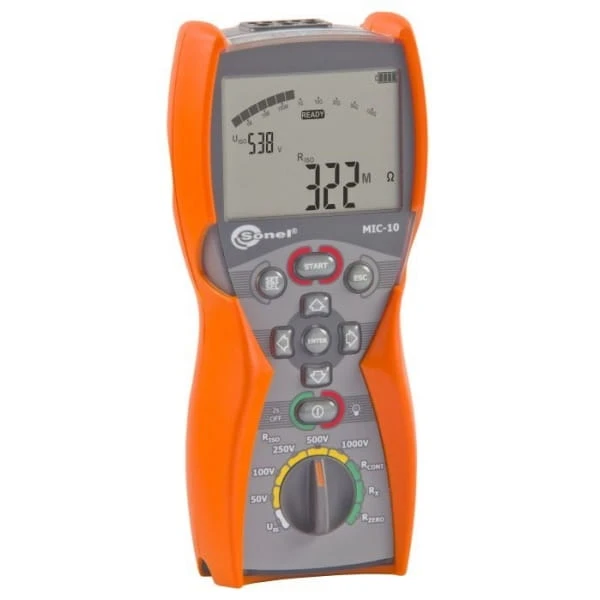

MIC 10 Miernik Rezystancji Izolacji 1kV SONEL

MIC 10

Przyrząd Sonel MIC-10 służy do przeprowadzania profesjonalnych badań rezystancji izolacji kabli i przewodów oraz instalacji elektrycznych napięciem do 1000V. Podczas pomiaru nadzorowane są warunki pracy (np. napięcie na obiekcie); po zakończeniu następuje rozładowanie mierzonego obiektu. Miernik posiada również funkcję pomiaru ciągłości połączeń ochronnych i wyrównawczych. Podświetlana klawiatura oraz obudowa odporna na uszkodzenia o stopniu ochrony IP-67 znacznie ułatwia pracę w niekorzystnych warunkach. Ponadto specjalistyczne akcesoria wysokiej jakości w najwyższym stopniu zapewniają bezpieczeństwo operatora miernia podczas wykonywanych pomiarów. Dodatkowo przyrząd nadzoruje warunki pracy, np. zapewnia blokowanie pomiaru przy napięciu na obiekcie większym niż 50V oraz rozładowuje obiekt po zakończeniu pomiaru. Tak jak każy z produktów z oferty Sonel, również Sonel MIC-10 został wyposażony we wszystkie akcesoria, które są niezbędne do wykonywania pomiarów. To wszystko jest dostarczane w poręcznym i estetycznym, a co najwazniejsze, bezpiecznym futerale. Każdy przyrząd zaopatrzony jest również w certyfikat kalibracji na wyposażeniu standardowym. W razie potrzeby jest możliwość zamówienia miernika wraz ze świadectwem wzorcowania. Urządzenie spełnia wymagania normy PN-EN 61557.

Pomiar rezystancji izolacji przewodów

• Napięcie pomiarowe wybierane: 50, 100, 250, 500, 1000 V
• Wskazanie ciągłe mierzonej rezystancji izolacji
• Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
• Akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych
• Wskazania rzeczywistego napięcia pomiarowego podczas pomiaru
• Zabezpieczenie przed pomiarem obiektów pod napięciem
• Pomiar trójprzewodowy

Niskonapięciowy pomiar ciągłości obwodu i rezystancji

• pomiar rezystancji obwodu (szybka sygnalizacja akustyczna dla obwodu o rezystancji mniejszej od 30Ω

Pomiar ciągłości połączeń ochronnych i wyrównawczych zgodnie z PN-EN 61557-4 prądem >200 mA
Pomiar pojemności podczas pomiaru R_ISO
Pomiar napięć stałych i przemiennych w zakresie 0...600 V
Możliwość zasilania 4 akumulatorami lub bateriami alkalicznymi AA, napięcie zasilania monitorowane w mierniku
Przyrządy spełniają wymagania normy PN-EN 61557

Pomiar rezystancji izolacji

Zakres pomiarowy wg PN-EN 61557-2 dla U_N=50V: 50kΩ...250,0MΩ

Zakres pomiarowy wg PN-EN 61557-2 dla U_N=100V: 100kΩ...500,0MΩ

Zakres pomiarowy wg PN-EN 61557-2 dla U_N=500V: 500kΩ...5,00GΩ

Zakres pomiarowy wg PN-EN 61557-2 dla U_N=1000V: 1000kΩ...10,00GΩ

Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem 200mA

Zakres pomiarowy wg PN-EN 61557-4: 0,10...1999Ω

• Napięcie na otwartych zaciskach: <8
• Prąd wyjściowy przy R <2Ω: ISC >200mA
• Kompensacja rezystancji przewodów pomiarowych
• Prąd przepływający w dwóch kierunkach, wyświetlana wartość średnia rezystancji

Pomiar rezystancji małym prądem

• Napięcie na otwartych zaciskach: <8V
• Prąd dla zwartych zacisków 5mA < ISC < 15mA
• Sygnał dźwiękowy i świecenie LED na zielono dla rezystancji mierzonej < 30Ω ± 10%
• Kompensacja rezystancji przewodów pomiarowych

Pomiar pojemności

• Wyświetlanie wyniku pomiaru pojemności po pomiarze RISO
• Dla napięć pomiarowych poniżej 100V i rezystancji mierzonej mniejszej niż 10MΩ błąd pomiaru pojemności nie specyfikowany

Pomiar napięcia stałego oraz przemiennego

• Zakres częstotliwości: 45...65Hz

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Dane ogólne

Wyposażenie

    Przewód 1,2m czarny zakończony wtykami bananowymi WAPRZ1X2BLBB
    Przewód 1,2m czerwony zakończony wtykami bananowymi WAPRZ1X2REBB
    Krokodylek czarny K01 WAKROBLK01
    Sonda ostrzowa z gniazdem bananowym czarna WASONBLOGB1
    Sonda ostrzowa z gniazdem bananowym czerwona WASONREOGB1
    Futerał M6 WAFUTM6
    Szelki do miernika WAPOZSZE4
    Uchwyt do zawieszenia miernika WAPOZUCH1
    Certyfikat kalibracji
    Karta gwarancyjna
    Zestaw baterii
