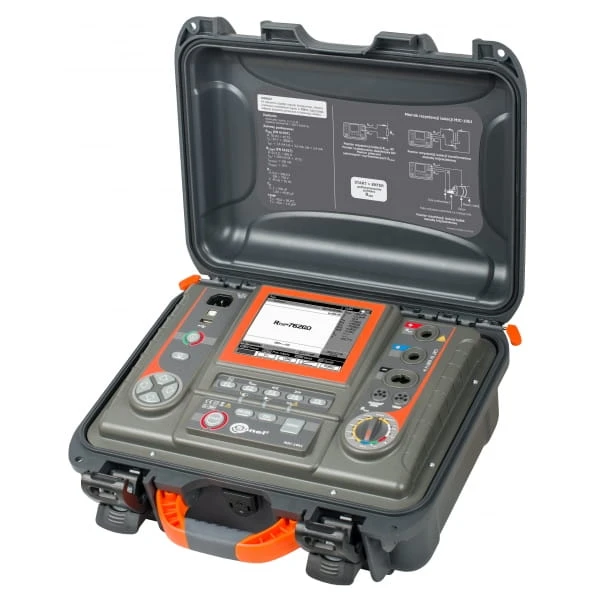

MIC 10k1 Miernik Rezystancji Izolacji 10kV SONEL

Sonel MIC-10k1 to najbardziej zaawansowany na rynku miernik rezystancji izolacji. Dedykowany dla służb elektroenergetycznych, zawodowo i profesjonalnie dbających o kondycję materiałów elektroizolacyjnych.

Urządzenie jest kompleksowym narzędziem diagnostycznym, przeznaczonym do pomiaru rezystancji izolacji obiektów elektroenergetycznych, takich jak:

• kable jedno i wielożyłowe,
• transformatory,

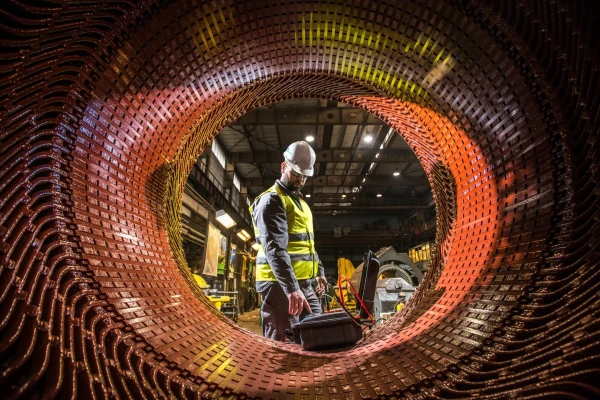

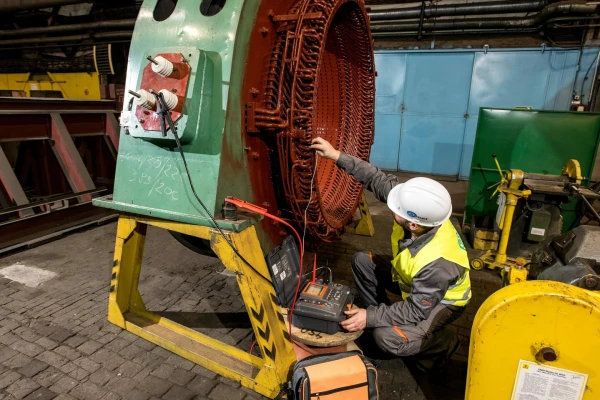

• silniki i generatory,
• kondensatory,
• wyłączniki oraz inne urządzenia stacji energetycznych.

Główne cechy urządzenia

• Graficzna wizualizacja przebiegu pomiaru połączona z wartościami liczbowymi daje rzetelny obraz kondycji izolacji w całym cyklu procesu pomiarowego.
• Przesuwne znaczniki pozwalają sprawdzić minimalne i maksymalne wartości rezystancji i prądu upływu zarejestrowane na wykresie pomiarowym.
• Maksymalne napięcie 10 000 V i zakres pomiarowy do 40 TΩ pozwala mierzyć najskuteczniejsze materiały stosowane do izolowania obiektów najwyższych napięć.
• Wydajna przetwornica, o mocy ~60 W dopali potencjalne miejsce uszkodzenia ułatwiając lokalizację miejsca zwarcia z wykorzystaniem metod reflektometrycznych.
• Przeznaczony do najcięższych warunków pracy dzięki hermetycznej obudowie walizkowej.
• Zgodność z zaleceniami IEEE Std 43™ pozwala diagnozować maszyny wirujące.
• Dedykowana przystawka AutoISO-5000 skróci czasu czynności łączeniowych pomiaru rezystancji izolacji kabli wielożyłowych, np. oświetlenia ulicznego.
• Wysoka odporność na zakłócenia elektromagnetyczne gwarantuje niezaburzoną pracę na stacjach i w bliskości linii przesyłowych najwyższych napięć – 765 kV.
• Wbudowany rezystor rozładowczy pozwoli całkowicie zredukować ładunek elektryczny, zgromadzony podczas pomiaru bardzo długich kabli, czyniąc miernik bezpiecznym.
• Gdy brak danych historycznych z pomiarów miernik umożliwi ocenę stanu izolacji poprzez wyznaczenie wskaźnika polaryzacji PI oraz współczynnika absorpcji DAR, zmierzy stałą czasową TC, prąd upływu IL, współczynnik rozładowania dielektryka DD oraz pojemność C.

Możliwości urządzenia

Wysoce wydajna przetwornica HV, z napięciem pomiarowym 10 kV i prądem 6 mA, umożliwia zmierzenie rezystancji izolacji do wartości 40 TΩ. Uzyskanie takiego wyniku czyni mierniki bezkonkurencyjnym. Trójprzewodowy pomiar rezystancji, z wykorzystaniem przewodu „GUARD”, eliminuje prądy upływu powierzchniowego, związane z zanieczyszczeniem izolacji, a tym samym zwiększając rzetelność uzyskiwanych wyników. Miernik zmierzy temperaturę obiektu, konieczną do wyznaczenia współczynnika korekcji temperaturowej dla RISO. Ponadto, wskaże współczynnik absorpcji DAR i indeks polaryzacji PI oraz wartość rozładowania dielektryka DD. Urządzenie umożliwi ocenę kondycji izolacji, poprzez zadawanie napięcia pomiarowego narastająco w krokach (SV). Takie rozwiązanie sprawi, że dielektryk w dobrym stanie będzie dostarczał takich samych wyników, niezależnie od przyłożonego napięcia. Odchyłki uzyskanych wartości rezystancji ok. 25%, zaobserwowane na wykresie w poszczególnych krokach, mogą świadczyć o potencjalnych defektach izolacji. Sonel MIC-10k1 posiada unikalną zdolność wykonania pomiarów przewodów wielożyłowych, w jednej czynności łączeniowej, z wykorzystaniem przystawki AutoISO-5000. Rozwiązanie to skraca czas realizacji pomiarów obiektów powtarzalnych, jak np. kabli oświetlenia ulicznego.

Dopalanie

Blisko 60 W przetwornica daje możliwość dopalenia miejsca uszkodzenia kabla, ułatwiając tym samym zlokalizowanie defektu przy wykorzystaniu metody reflektometrycznej, np. urządzeniem Sonel TDR-420. Wbudowane filtry cyfrowe, o czasie uśredniania 10, 30, 60 sek. gwarantują uzyskanie stabilnych wyników pomiarów w obszarach silnych zakłóceń elektromagnetycznych.

Analiza danych i oprogramowanie

W urządzeniu, dzięki zastosowaniu podświetlanego, graficznego ekranu możliwe jest wykreślenie przebiegu rezystancji izolacji, napięcia oraz prądu w funkcji czasu. Operator, na podstawie trendu, jaki obrazuje charakterystyka wykresu, błyskawicznie może ocenić stan izolacji już w pierwszych chwilach od uruchomienia pomiaru. Uzyskuje tym samym pełną kontrolę nad badanym obiektem oraz rzetelny obraz stanu mierzonej izolacji. Ponadto, wykorzystując przesuwne znaczniki, może prześledzić przebieg pomiaru i sprawdzić uzyskane wartości rezystancji, dla dowolnej chwili aktualnego pomiaru oraz pomiarów wykonanych w przeszłości. Instalując aplikacje mobilną lub otrzymany w pakiecie program SonelReader użytkownik można gromadzić dane historyczne oraz porównywać je z bieżącymi wynikami, przeniesionymi z obszernej pamięci miernika. Takie rozwiązanie pozwala przygotować protokół z pomiarów, śledzić postęp degradacji izolacji i zaplanować prace remontowe.

Pomiar rezystancji izolacji
Zakres pomiarowy wg IEC 61557-2: U_N = 10000V: 10,0MΩ…40,0TΩ

Pomiar napięciem stałym i narastającym (SV) dla U_ISO = 5 kV

Zakresy mierzonej rezystancji w zależności od napięcia pomiarowego

Płynna regulacja napięcia pomiarowego ze skokiem:

Pomiar napięcia stałego oraz przemiennego

• Zakres częstotliwości: 45...65Hz

Pomiar pojemności

• Wyświetlanie wyniku pomiaru pojemności po pomiarze R_ISO
• Dla napięć pomiarowych poniżej 100 V, błąd pomiaru pojemności nie specyfikowany.

Pomiar temperatury

• Wyświetlanie wyniku pomiaru pojemności po pomiarze R_ISO
• Dla napięć pomiarowych poniżej 100 V, błąd pomiaru pojemności nie specyfikowany.

Bezpieczeństwo elektryczne:

• rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1 i IEC 61557
• kategoria pomiarowa: IV 600 V (III 1000 V) wg PN-EN 61010-1
• stopień ochrony obudowy wg PN-EN 60529: IP40 (IP67 z zamkniętą pokrywą obudowy)

Pozostałe dane techniczne:

• zasilanie miernika: akumulator żelowy 12 V, sieciowe 90 V ÷ 260 V 50 Hz/60 Hz
• masa miernika ok. 7 kg
• wymiary: 390 x 310 x 180 mm
• wyświetlacz: LCD 5,6'’ graficzny
• transmisja wyników: łącze USB lub Bluetooth®
• Gwarancja: 36 miesięcy (możliwość przedłużenia do 60 miesięcy)

Skrót "w.m." oznacza "wartość mierzoną"

Wyposażenie

Przewód 3 m czerwony 10 kV zakończone wtykami bananowymi WAPRZ003REBB10K
Przewód 3 m „E” niebieski 10 kV zakończone wtykami bananowymi WAPRZ003BUBB10K
Przewód 3 m czarny 10 kV ekranowany zakończone wtykami bananowymi WAPRZ003BLBBE10K
Przewód do transmisji danych USB WAPRZUSB
Krokodylek czarny 5,5 kV WAKROBL32K07
Krokodylek czerwony 5,5 kV WAKRORE32K07
Krokodylek niebieski 5,5 kV WAKROBU32K07
Sonda ostrzowa 5,5 kV z gniazdem bananowym czerwona WASONREOGB5X5
Sonda ostrzowa 5,5 kV z gniazdem bananowym czarna
Futerał L4 na akcesoria WAFUTL4
Przewód do zasilania i ładowania akumulatorów
Akumulator (wbudowany)
certyfikat kalibracji
