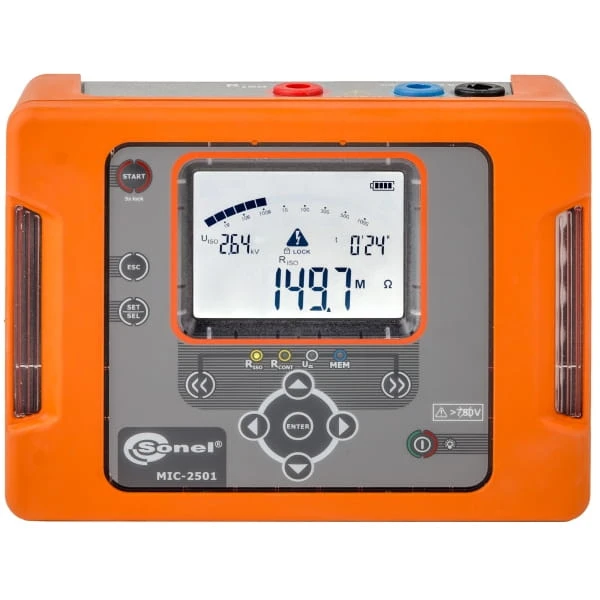

MIC 2501 Miernik Rezystancji Izolacji SONEL

Pomiar rezystancji izolacji:

napięcie pomiarowe wybierane 100...2500 V wybierane skokowo co 100 V
ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu,
samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji,
akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych,
odmierzane czasy pomiaru T1 , T2 i T3 dla pomiaru dwóch współczynników absorpcji dla 15, 60 i 600 s,
wskazania rzeczywistego napięcia pomiarowego podczas pomiaru,
zabezpieczenie przed pomiarem obiektów pod napięciem.

Pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową.
Niskonapięciowy pomiar ciągłości obwodu i rezystancji:
Pomiar prądu upływu podczas pomiaru rezystancji izolacji.
Pomiar napięć stałych i przemiennych w zakresie 0...750 V.
Pamięć 990 komórek (11880 wpisów) przesłanie danych do komputera PC poprzez kabel USB.
Zasilanie akumulatorowe.
Przyrządy spełniają wymagania normy PN-EN 61557.
Możliwość zasilenia i ładowania miernika z zewnętrznego zasilacza lub gniazda zapalniczki samochodowej.

Pomiar rezystancji izolacji (dwuprzewodowy)
zakres pomiarowy wg IEC 61557- 2 dla R_ISOmin=U_ISOnom/I_ISOmax... (I_ISOmax=1 mA)

Wartości mierzonej rezystancji izolacji w zależności od napięcia pomiarowego

Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem 200 mA
Zakres pomiarowy wg PN-EN 61557-4: 0,10...999 Ω

• Napięcie na otwartych zaciskach: 8...24 V
• Prąd wyjściowy przy R SC >200 mA
• Kompensacja rezystancji przewodów pomiarowych
• Prąd przepływający w dwóch kierunkach, wyświetlana wartość średnia rezystancji

Pomiar napięcia stałego oraz przemiennego

• zakres częstotliwości: 45...65 Hz

U_ISO - napięcie pomiarowe
Skrót "w.m." oznacza "wartość mierzoną"

Dane ogólne

• Zasilanie miernika: pakiet akumulatorów SONEL L-1 NiMH LSD 9,6 V; zasilanie zewnętrzne 12 V 2,5 A
• Masa miernika: ok. 0,9 kg
• Wymiary: 200 x 180 x 77 mm
• Wyświetlacz: LCD segmentowy
• Pamięć wyników pomiarów: 990 komórek, 11880 wpisów,
• Transmisja wyników: izolowane łącze USB

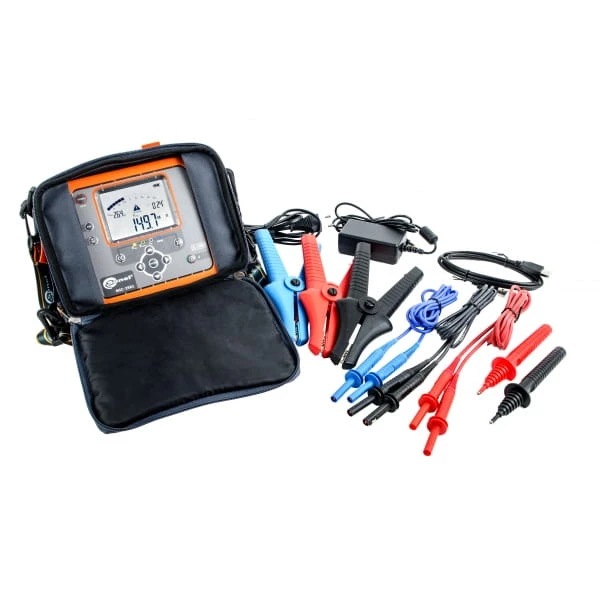

Wyposażenie

• przewód 1,8 m czerwony 5 kV zak. wtykami bananowymi WAPRZ1X8REBB
• przewód 1,8 m niebieski 5kV zak. wtykami bananowymi WAPRZ1X8BUBB
• przewód 1,8 m czarny 5 kV ekranowany zak. wtykami bananowymi WAPRZ1X8BLBB
• przewód do transmisji danych USB WAPRZUSB
• krokodylek czarny 5,5 kV WAKROBL32K07
• krokodylek czerwony 5,5 kV WAKRORE32K07
• krokodylek niebieski 5,5 kV WAKROBU32K07
• sonda ostrzowa 5 kV z gniazdem bananowym czerwona WASONREOGB2
• sonda ostrzowa 5 kV z gniazdem bananowym czarna WASONBLOGB2

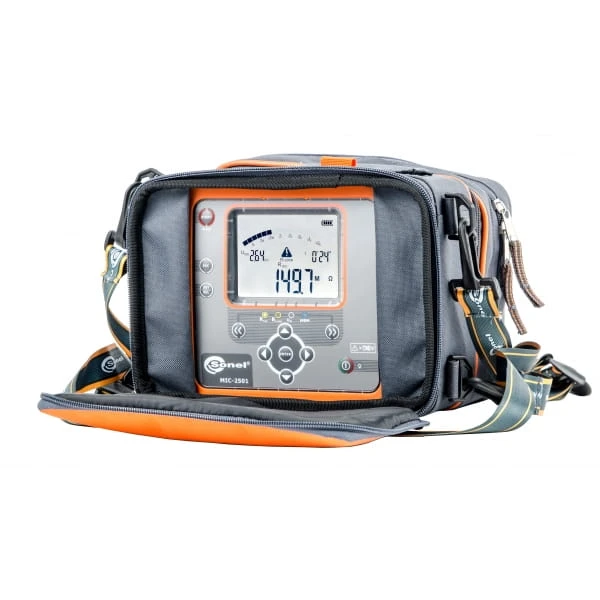

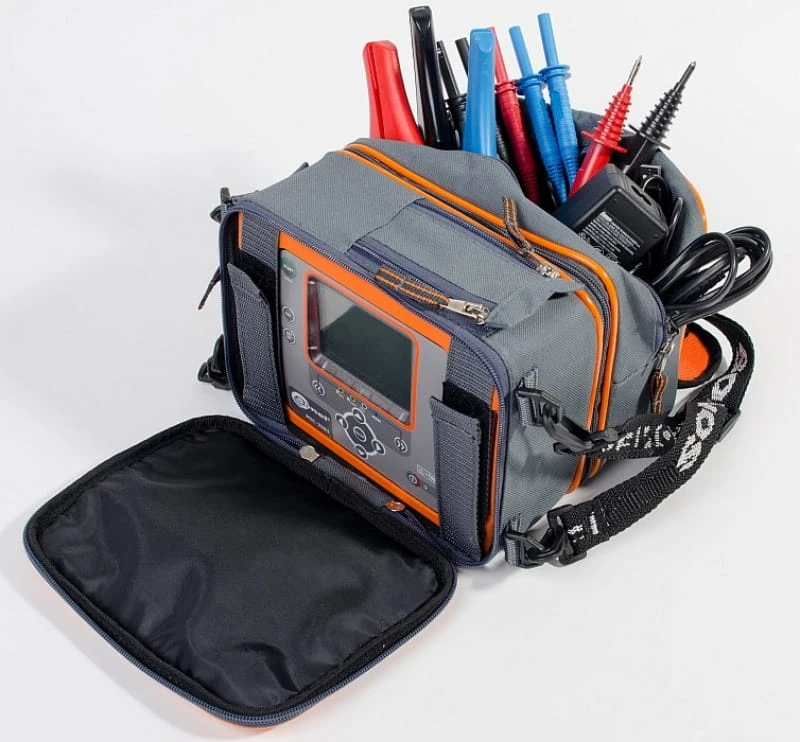

• futerał M8 WAFUTM8
• zasilacz do ładowania akumulatorów Z7 WAZASZ7
• pakiet akumulatorów
• płyta DVD z oprogramowaniem m.in "SONEL Reader" (odczyt danych z pamięci)
• certyfikat kalibracji
• karta gwarancyjna
