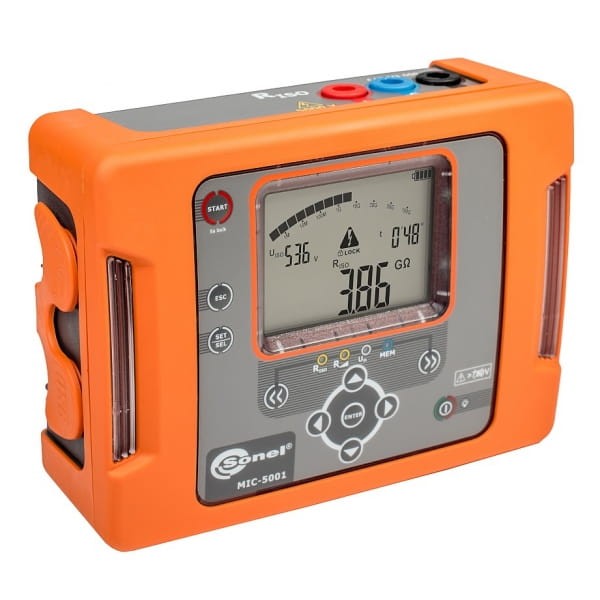

MIC 5001 Miernik Rezystancji Izolacji 5kV SONEL

Przejdź do sekcji Opinie

Dostępność:

dostępny

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - Paczkomaty

Paczkomaty InPost (max wartość zamówienia 5000zł, max wymiar przesyłki 41 × 38 × 64 cm)

4 360,00 zł

Cena regularna: 5 252,10 zł

-17%

Ilość

szt.

Zapytaj o produkt

Udostępnij

Opis

Koszty dostawy

Pliki

Opinie (2)

Produkty powiązane

Sonel MIC-5001 jest miernikiem rezystancji izolacji wykonującym pomiar izolacji do 5 TΩ zgodnie z normą IEC 61557-2. Pomiar rezystancji izolacji odbywa się metodą RampTest.

Pomiar rezystancji izolacji

napięcie pomiarowe wybierane od 50…500 V skokowo co 50 V oraz od 500 ... 5000 V ze skokiem 100 V
ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu
samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych
odmierzanie czasu pomiaru T1, T2 i T3 dla pomiaru współczynnika absorpcji DAR i wskaźnika polaryzacji PI
wskazania rzeczywistego napięcia pomiarowego podczas pomiaru
zabezpieczenie przed pomiarem obiektów pod napięciem

Pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową.
Pomiar rezystancji izolacji metodą RampTest oraz pomiar napięcia przebicia z prędkością narostu do ~ 1 kV/s.
Pomiar napięć stałych i przemiennych w zakresie 0...750 V.
Pamięć 990 komórek (11880 wpisów) przesłanie danych do komputera PC poprzez kabel USB.
Zasilanie akumulatorowe.
Przyrządy spełniają wymagania normy PN-EN 61557.
Możliwość zasilenia i ładowania miernika z zewnętrznego zasilacza lub gniazda zapalniczki samochodowej.

Pomiar rezystancji izolacji (dwuprzewodowy) zakres pomiarowy wg IEC 61557- 2 dla R_ISOmin=U_ISOnom/I_ISOmax...1 TΩ (I_ISOmax=1 mA)

Zakres	Rozdzielczość	Błąd podstawowy
0,0...999,9 kΩ	0,1 kΩ	±(3% w.m. + 20 cyfr)
1,000...9,999 MΩ	0,001 MΩ
10,00...99,99 MΩ	0,01 MΩ
100,0...999,9 MΩ	0,1 MΩ
1,000...9,999 GΩ	0,001 GΩ
10,00...99,99 GΩ	0,01 GΩ
100,0...999,9 GΩ	0,1 GΩ
1,000...5,000 TΩ	1 GΩ	±(4% w.m. + 50 cyfr)

Wartości mierzonej rezystancji izolacji w zależności od napięcia pomiarowego

Napięcie U_ISO	Zakres pomiarowy
od 100 V	50 GΩ
200...400 V	100 GΩ
500...900 V	250 GΩ
1000...2400 V	500 GΩ
2500 V	1000 GΩ
5000 V	5 TΩ

Pomiar rezystancji izolacji w trybie Ramp Test

Zakres	Rozdzielczość	Niepewność podstawowa
0,0...999,9 kΩ	0,1 kΩ	±(5% w.m. + 40 cyfr)
1,000...9,999 MΩ	0,001 MΩ
10,00...99,99 MΩ	0,01 MΩ
100,0...999,9 MΩ	0,1 MΩ
1,000...9,999 GΩ	0,001 GΩ
10,00...99,99 GΩ	0,01 GΩ
100,0...999,9 GΩ	0,1 GΩ
1,000...4,999 TΩ	0,001 TΩ

Pomiar napięcia przebicia w trybie Ramp Test

Zakres	Rozdzielczość	Wybrane UISO	Niepewność podstawowa
25,0 V …99,0 V	0,1 V	± 5% w.m. ± 10 cyfr
100 V … 600 V	1 V	± 5% w.m. ± 4 cyfry
25 V … 999 V	1 V	>600 V	± 5% w.m. ± 5 cyfr
1.00 kV … 5.00 kV	10V	>600 V	± 5% w.m. ± 4 cyfry

Pomiar napięcia stałego oraz przemiennego

Zakres	Rozdzielczość	Błąd podstawowy
0...299,9 V	0,1 V	±(3% w.m. + 2 cyfry)
300...750 V	1 V	±(3% w.m. + 2 cyfry)

zakres częstotliwości: 45...65 Hz

U_ISO - napięcie pomiarowe
Skrót "w.m." oznacza "wartość mierzoną"

Dane ogólne

Zasilanie miernika	Pakiet akumulatorów SONEL L-1 NiMH LSD 9,6 V; zasilanie zewnętrzne 12 V 2,5 A
Masa miernika	ok. 0,9 kg
Wymiary	200 x 180 x 77 mm
Wyświetlacz	LCD segmentowy
Pamięć wyników pomiarów	990 komórek, 11880 wpisów
Transmisja wyników	Izolowane łącze USB
Rodzaj izolacji	Podwójna, zgodnie z PN-EN 61010-1 i IEC 61557
Kategoria pomiarowa	IV 300 V (III 600 V) wg PN-EN 61010-1
Stopień ochrony obudowy wg PN-EN 60529	IP65

Wartości mierzonej rezystancji izolacji w zależności od napięcia pomiarowego

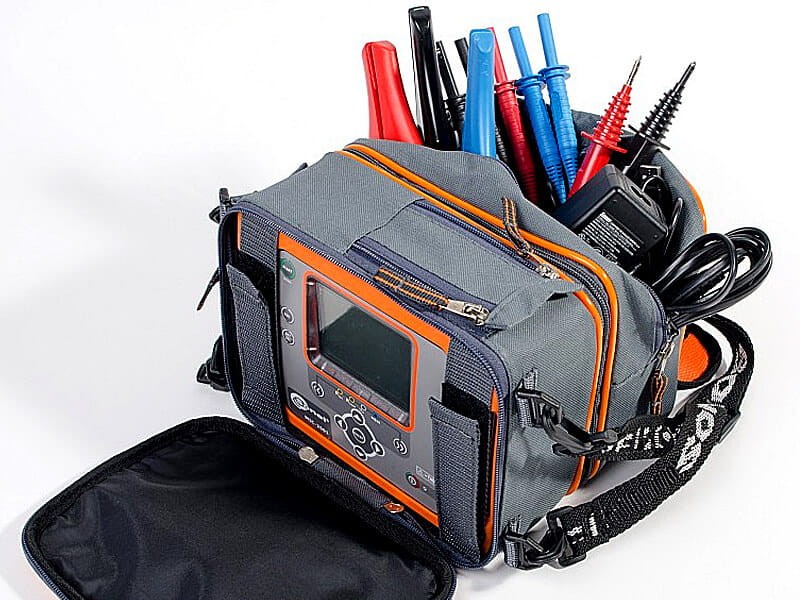

Wyposażenie

przewód 1,8 m czerwony 5 kV zak. wtykami bananowymi WAPRZ1X8REBB
przewód 1,8 m niebieski 5kV zak. wtykami bananowymi WAPRZ1X8BUBB
przewód 1,8 m czarny 5 kV ekranowany zak. wtykami bananowymi WAPRZ1X8BLBB
przewód do transmisji danych USB WAPRZUSB
krokodylek czarny 11 kV WAKROBL32K09
krokodylek czerwony 11 kV WAKRORE32K09
krokodylek niebieski 11 kV WAKROBU32K09
sonda ostrzowa 5 kV z gniazdem bananowym czerwona WASONREOGB2
sonda ostrzowa 5 kV z gniazdem bananowym czarna WASONBLOGB2
futerał M8 WAFUTM8
zasilacz do ładowania akumulatorów Z7 WAZASZ7
pakiet akumulatorów
certyfikat kalibracji
karta gwarancyjna
