MIC 5005 Miernik Rezystancji Izolacji 5kV SONEL

04c5b56efee84df1fdfb35c0868ca9fce1fca0f2
  • promocja
Dostępność: dostępny
Wysyłka w: 10 dni roboczych
Cena brutto: 7 590,00 zł

Cena regularna: 9 151,20 zł

7590.00
Cena netto: 6 170,73 zł

Cena regularna: 7 440,00 zł

ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: SONEL
Kod produktu: WMPLMIC5005

Opis

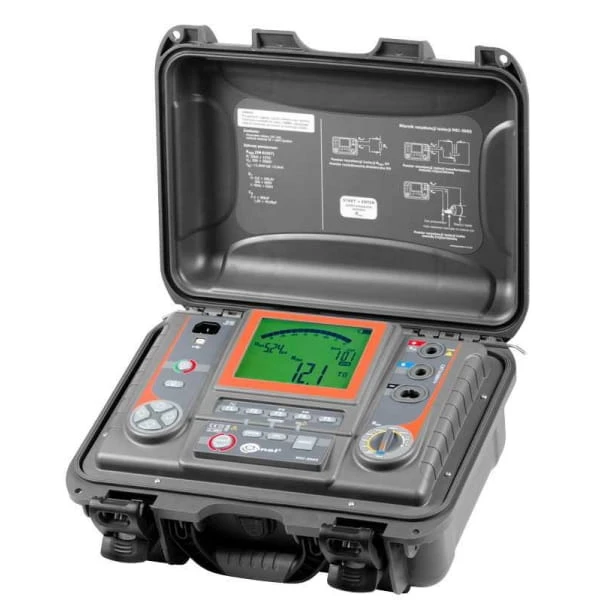

Sonel MIC-5005 to miernik rezystancji izolacji. Urzdzenie pozwalaja na rozpoznanie charakteru napięcia występującego na obiekcie, dzięki czemu przyrząd potrafi określić, czy napięcie to jest napięciem sieciowym (wówczas pomiar nie zostanie wykonany) czy też jest to napięcie wygenerowane przez pole elektromagnetyczne(pomiar zostanie wykonany). Umożliwia to prowadzenie pomiarów w obecności bardzo silnych pól elektromagnetycznych tam, gdzie dotychczas było to niewykonalne. Istotnym parametrem przyrządu jest maksymalna mierzona wartość rezystancji izolacji wynosząca 15 TΩ. Maksymalny prąd pomiarowy wynosi 1,2 mA lub 3 mA, co zapewnia naładowanie obiektu o dużej pojemności w krótkim czasie. Każdy pomiar, zarówno w przypadku upływu zaprogramowanego czasu, jak też ręcznego przerwania, kończy się rozładowaniem obiektu przez miernik.

Pomiar rezystancji izolacji:
- Napięcie pomiarowe wybierane w zakresie 50..1000 V co 10 V, w zakresie 1000 V...5000 V co 25 V
- Ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu
- Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
- Akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych
- Odmierzane czasy pomiaru T, T i T dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu 1...600 s, 1 2 3
- Pomiar współczynników absorpcji AB1, AB2, DAR, PI
- Wskazanie rzeczywistego napięcia pomiarowego podczas pomiaru
- Maksymalny prąd pomiarowy 1,2 mA lub 3 mA
- Zabezpieczenie przed pomiarem obiektów pod napięciem
- Pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową
- Pomiary z wykorzystaniem przewodów długości do 20 m
- Pomiar napięciem narastającym schodkowo
- Pomiar współczynnika rozładowania dielektryka (DD)

  • Pomiar pojemności podczas pomiaru Riso
  • Pomiar prądu upływu podczas pomiaru rezystancji izolacji
  • Pomiar napięć stałych i przemiennych w zakresie 0...750 V
  • Pamięć 990 komórek (11880 wpisów) wraz z możliwością bezprzewodowego przesłania danych do komputera PC (za pomocą adaptera USB - OR-1) lub poprzez kabel USB
  • Zasilanie z pakietów akumulatorów
  • Przyrządy spełniają wymagania normy PN-EN 61557



Pomiar rezystancji izolacji Zakres pomiarowy wg IEC 61557-2 dla R isomin =U isonom /I isomax...15 TΩ (I isomax =1,2 mA lub 3 mA)

Zakres Rozdzielczość Błąd podstawowy
0...999 kΩ 1 kΩ ±(3% w.m. + 10 cyfr)
1.00..9.99 MΩ 0.01 MΩ ±(3% w.m. + 10 cyfr)
10.0...99.9 MΩ 0.1 MΩ ±(3% w.m. + 10 cyfr)
100..999 GΩ 1 MΩ ±(3% w.m. + 10 cyfr)
1.00...9.99 GΩ 0.01 GΩ ±(3% w.m. + 10 cyfr)
10.0...99.9 GΩ 0.1 GΩ ±(3% w.m. + 10 cyfr)
100...999 GΩ 1 GΩ ±(3.5% w.m. + 10 cyfr)
1.00...9.99 TΩ 0.01 TΩ ±(7.5% w.m. + 10 cyfr)
10.0...15.0 TΩ 0.1 TΩ ±(12.5% m.v. + 10 cyfr)


Wartości mierzonej rezystancji w zależności od napięcia pomiarowego

Napięcie U iso Zakres pomiaru
250 V 500 GΩ
500 V 1.00 TΩ
1000 V 2.00 TΩ
2500 V 5.00 TΩ
5000 V 15.0 TΩ


Pomiar rezystancji izolacji napięciem narastającym schodkowo

Napięcie docelowe Sekwencja pomiarowa
1 kV 100, 250, 500, 750, 1000 V
2.5 kV 0.5, 1, 1.5, 2, 2.5 kV
5 kV 1, 2, 3, 4, 5 kV


Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem >200 mA (MIC-5010)
Zakres pomiarowy wg PN-EN 61557-4: 0,10...999 Ω

Zakres Rozdzielczość Błąd podstawowy
0.00...19.99 Ω 0.01 Ω ±(2% w.m. + 3 cyfry)
20.0...199.9 Ω 0.1 Ω ±(2% w.m. + 3 cyfry)
200...999 Ω 1 Ω ±(4% w.m. + 3 cyfry)
  • Napięcie na otwartych zaciskach: 4..24 V
  • Prąd wyjściowy przy R < 2 Ω: Imin >200 mA (ISC: 200..250 mA)
  • Kompensacja rezystancji przewodów pomiarowych
  • Prąd przepływający w dwóch kierunkach, wyświetlana wartość średnia rezystancji

Pomiar pojemności

Zakres wyświetlania Rozdzielczość Błąd podstawowy
1...999 nF 1 nF ±(5% m.w. + 5 cyfr)
1.00...49.99 μF 0.01 μF ±(5% m.w. + 5 cyfr)
  • Wyświetlanie wyniku pomiaru pojemności po pomiarze RISO

Pomiar napięcia stałego oraz przemiennego

Zakres Rozdzielczość Bląd podstawowy
0.0...29.9 V 0.1 V ±(2% w.m. + 20 cyfr)
30.0...299.9 V 0.1 V ±(2% w.m. + 6 cyfr)
300...750 V 1 V ±(2% w.m. + 2 cyfr)



Bezpieczeństwo elektryczne:

Rodzaj izolacji podwójna, zgodnie z PN-EN 61010-1 i IEC 61557
Kategoria pomiarowa IV 600V (III 1000V) wg PN-EN 61010-1
Stopień ochrony IP54 (IP67 z zamkniętą pokrywą obudowy)

Dane ogólne

Zasilanie Wbudowany pakiet akumulatorów
Masa ok. 7 kg
Wymiary 390 x 310 x 170 mm
Wyświetlacz LCD segmentowy
Pamięć 990 rekordów
Transmisja wyników łącze USB lub bezprzewodowa


Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Wyposażenie

  • Przewód 1,8m czerwony 5 kV zak. wtykami bananowymi
  • Przewód 1,8m niebieski 5 kV zak. wtykami bananowymi
  • Przewód 1,8m czarny 5 kV ekranowany zak. wtykami bananowymi
  • Przewód do transmisji danych USB
  • Krokodylek czarny 5 kV
  • krokodylek czerwony 5 kV
  • Krokodylek niebieski 5 kV
  • Sonda ostrzowa 5 kV z gniazdem bananowym czerwona
  • Sonda ostrzowa 5 kV z gniazdem bananowym czarna
  • Futerał L4 (na akcesoria)
  • Przewód do ładowania 230 V
  • Przewód USB
  • Akumulator (wbudowany)r
  • Certyfikat kalibracji
