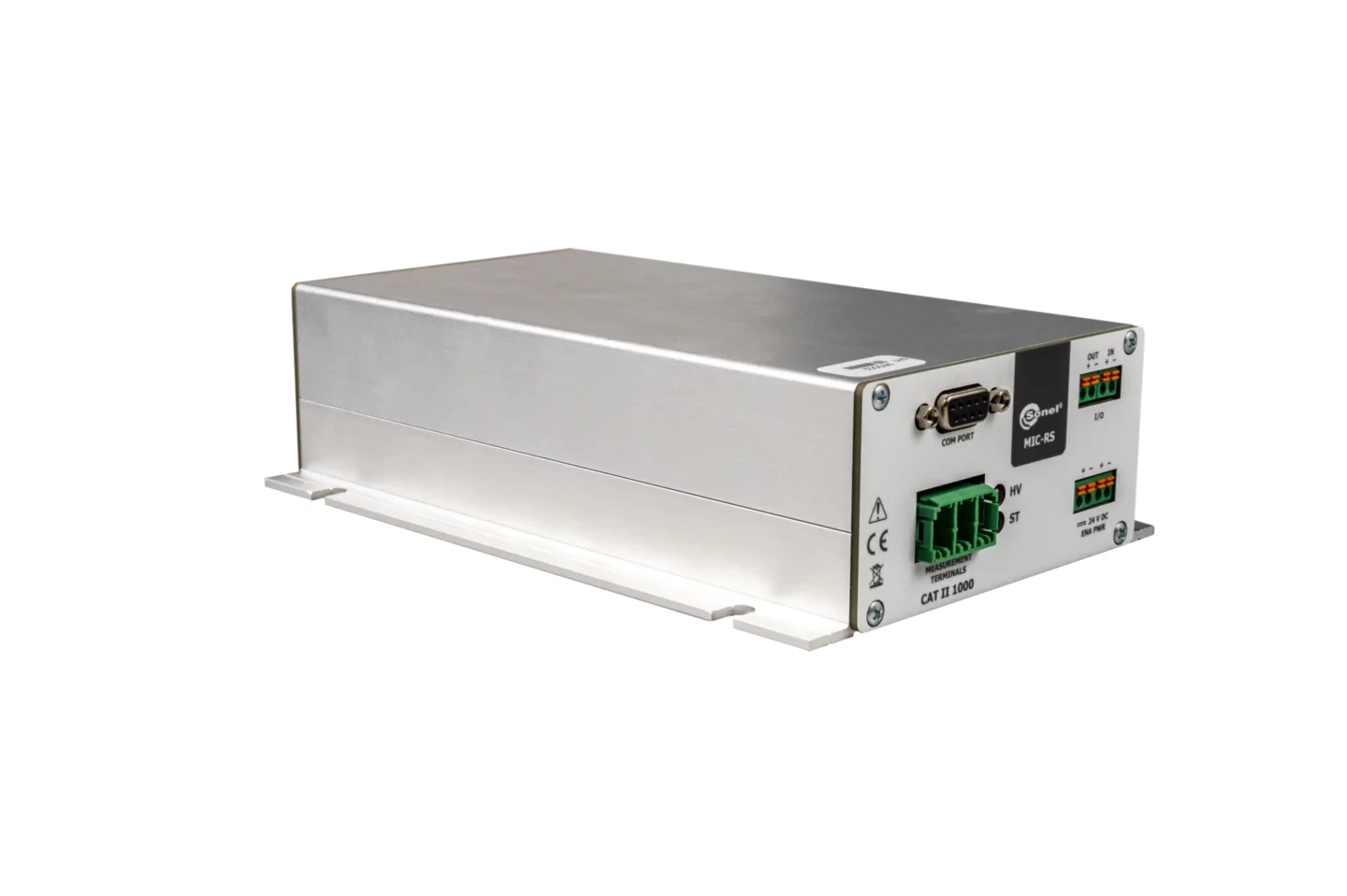

MIC-RS Miernik rezystancji izolacji
Zaprojektowany dla przemysłu
Przyrząd jest dedykowany dla firm i zakładów, gdzie w toku produkcji półfabrykatów wymagana jest ciągła lub wyrywkowa kontrola rezystancji izolacji. Wyśmienicie sprawdzi się również w systemach ze zautomatyzowaną produkcją.
Miernik może zostać zamontowany w rozdzielnicy, na stanowisku operatorskim (stół montażu lub kontroli jakości), szafie sterowniczej, a nawet w obudowie rakowej. W pomiarze biorą udział zaciski, do których podłącza się przewody pomiarowe należące do systemu, w którym przyrząd jest zainstalowany.
- Wybierane napięcie pomiarowe: 500 V lub 1000 V
- Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
- Prąd pomiarowy ≤2 mA
- Zabezpieczenie przed pomiarem obiektów będących pod napięciem
- Pomiar rezystancji izolacji metodą dwuprzewodową
- Pomiar pojemności po pomiarze RISO
- Niskonapięciowy pomiar rezystancji
- Transmisja danych do urządzenia sterującego poprzez interfejs RS-232
- Zasilanie zewnętrzne
- Przyrząd spełnia wymagania normy EN IEC 61557
Miernik jest przeznaczony do zabudowy/montażu na stałe. Pełni rolę podrzędną (Secondary/Slave), tzn. wykonuje polecenia wydawane przez urządzenie sterujące (Main/Master) i sam nie inicjuje transmisji. Umożliwia zmierzenie rezystancji izolacji napięciem pomiarowym do 1000 V.
Spektrum funkcji miernika jest skrojone pod specjalistyczne zastosowania. Dzięki funkcji AutoRange, występującej w dwóch wariantach, przyrząd potrafi dynamicznie przełączać napięcie pomiarowe, dostosowując je do aktualnych warunków.
Pomiary są dostępne w dwóch trybach: automatycznym (ciągłym) i ręcznym (jednorazowym). W ramach badań zautomatyzowanych może zostać zaprogramowany do mierzenia bądź nie pojemności. Ponadto użytkownik może określić, czy domyślną funkcją urządzenia jest pomiar rezystancji izolacji (RISO), czy pomiar niskiej rezystancji (RX).
Funkcjonalność przyrządu rozszerza wejście i wyjście cyfrowe. Dzięki nim możliwa jest jego reakcja na zdarzenia występujące w systemie, w którym pracuje miernik.
Do obsługi miernika z poziomu urządzenia sterującego (Main/Master) służy protokół komunikacji szeregowej MIC-RS-SCP. Przy jego użyciu można np. uruchamiać i zatrzymywać pomiar rezystancji, odczytywać wynik pomiaru czy też zmieniać konfigurację przyrządu.
Specyfikacja techniczna
| Funkcje pomiarowe |
Zakres pomiarowy |
Zakres odczytu |
Rozdzielczość |
Dokładność |
| Rezystancja izolacji |
|
|
|
|
Napięcie pomiarowe 500 V
IISOnom = 2 mA + 〈-0,8...0 mA〉 |
500 kΩ…2,00 GΩ
wg IEC 61557-2 |
1,00 kΩ…2,00 GΩ |
od 0,01 kΩ |
od ±(3% w.m. + 8 cyfr) |
Napięcie pomiarowe 1000 V
IISOnom = 2 mA + 〈-0,8...0 mA〉 |
1000 kΩ…9,99 GΩ
wg IEC 61557-2 |
1,00 kΩ…2,00 GΩ |
od 0,01 kΩ |
od ±(3% w.m. + 8 cyfr) |
| Pomiar pojemności po pomiarze RISO |
0 μF…9,9 μF |
0 μF…9,9 μF |
0,1 μF |
±(5% w.m. + 6 cyfr) |
| Pomiar rezystancji małym prądem |
0,0 Ω…999 Ω |
0,0 Ω…999 Ω |
od 0,1 Ω |
od ±(3% w.m. + 4 cyfry) |
„w.m.” - wartość mierzona
Waga i wymiary
| Parametr |
Wartość |
| Waga netto (kg) |
0.8 |
| Waga opakowania (kg) |
0.96 |
