Producent: SONEL (przejdź do produktów)

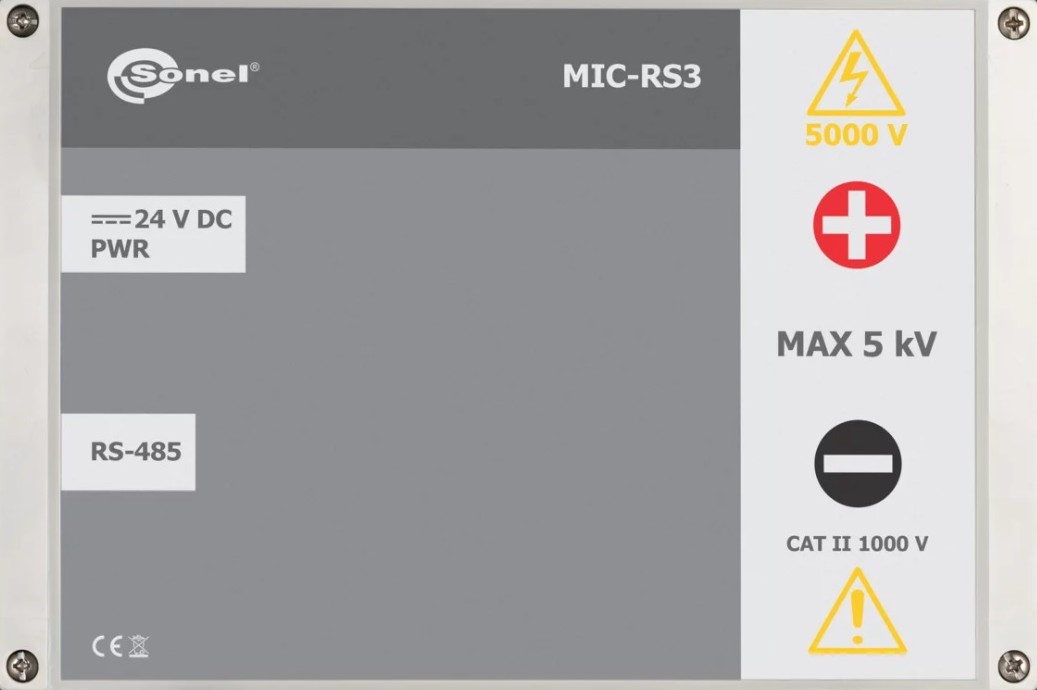

MIC-RS3 Miernik rezystancji izolacji

Przejdź do sekcji Opinie
Dostępność:
dostępny
Czas wysyłki: 5 dni robocze
Dostawa od 0,00 zł - Paczkomaty

Paczkomaty InPost (max wartość zamówienia 5000zł, max wymiar przesyłki 41 × 38 × 64 cm)

z VAT bez VAT
4 250,00 zł
Cena regularna: 5 104,50 zł
-17%
szt.
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

MIC-RS3  Miernik rezystancji izolacji

Zaprojektowany dla przemysłu

Przyrząd jest dedykowany dla firm i zakładów, gdzie w toku produkcji półfabrykatów wymagana jest ciągła lub wyrywkowa kontrola rezystancji izolacji. Wyśmienicie sprawdzi się również w systemach ze zautomatyzowaną produkcją.

Miernik może zostać zamontowany w rozdzielnicy, na stanowisku operatorskim (stół montażu lub kontroli jakości), szafie sterowniczej, a nawet w obudowie rackowej. Może być sterowany z urządzeń zarządzających pracą rozdzielnic, takich jak sterowniki Siemens S7 Simatic. W pomiarze biorą udział zaciski, do których podłącza się przewody pomiarowe należące do systemu, w którym przyrząd jest zainstalowany.

Istnieje możliwość przygotowania wersji miernika ze wskazanym przez Klienta interfejsem i protokołem komunikacyjnym.

Cechy

  • Napięcie pomiarowe wybierane z zakresu 50…5000 V
  • Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
  • Prąd pomiarowy 1,4 mA
  • Zabezpieczenie przed pomiarem obiektów będących pod napięciem

Cechy dodatkowe

  • Pomiar pojemności po pomiarze RISO
  • Interfejs RS-485
  • Transmisja danych do urządzenia sterującego za pomocą protokołu MIC-RSx-SCP lub Modbus
  • Zasilanie zewnętrzne
  • Przyrząd spełnia wymagania normy EN IEC 61557

Cechy wyróżniające

Miernik jest przeznaczony do zabudowy/montażu na stałe. Pełni rolę podrzędną (Secondary/Slave), tzn. wykonuje polecenia wydawane przez urządzenie sterujące (Main/Master) i sam nie inicjuje transmisji. Umożliwia zmierzenie rezystancji izolacji napięciem pomiarowym do 5000 V.

Pomiary są dostępne w dwóch trybach: automatycznym (ciągłym) i ręcznym (jednorazowym). W ramach badań zautomatyzowanych może zostać zaprogramowany do mierzenia bądź nie pojemności.

Reakcja i komunikacja

Do obsługi miernika z poziomu urządzenia sterującego (Main/Master) służy protokół komunikacji szeregowej MIC-RSx-SCP lub protokół Modbus. Przy jego użyciu można np. uruchamiać i zatrzymywać pomiar rezystancji, odczytywać wynik pomiaru czy też zmieniać konfigurację przyrządu.



Pomiar rezystancji izolacji



Zakres pomiarowy wg IEC 61557-2

dla RISOmin = (UISOnom / IISOnom)…5000 GΩ (IISOnom=1,4 mA)



Zakres Rozdzielczość Dokładność
0,0…999,9 kΩ 0,1 kΩ ±(3% w.m. + 20 cyfr)
1,000…9,999 MΩ 0,001 MΩ ±(3% w.m. + 20 cyfr)
10,00…99,99 MΩ 0,01 MΩ ±(3% w.m. + 20 cyfr)
100,0…999,9 MΩ 0,1 MΩ ±(3% w.m. + 20 cyfr)
1,000…9,999 GΩ 0,001 GΩ ±(3% w.m. + 20 cyfr)
10,00…99,99 GΩ 0,01 GΩ ±(3% w.m. + 20 cyfr)
100,0…999,9 GΩ 0,1 GΩ ±(3% w.m. + 20 cyfr)
1,000…5,000 TΩ 1 GΩ ±(4% w.m. + 50 cyfr)



w.m. - wartość mierzona



Wartości mierzonej rezystancji w zależności od napięcia pomiarowego

Napięcie UISO Zakres pomiarowy
0…100 V 50 GΩ
200 V…400 V 100 GΩ
500 V…900 V 250 GΩ
1000 V…2400 V 500 GΩ
5000 V 5000 GΩ

Waga i wymiary

Parametr Wartość
Waga netto (kg) 1.5
Waga opakowania (kg) 2.6
Szerokość opakowania (cm) 34
Wysokość opakowania (cm) 17.5
Długość opakowania (cm) 28




Akcesoria dołączone do miernika

Certyfikat kalibracji  NR KAT. WADOKCK  1 szt.
