MIT 2500 miernik rezystancji izolacji Megger do 2,5 kV

  • promocja
Dostępność: zostało niewiele produktów
Wysyłka w: 5 dni robocze
Cena brutto: 4 890,00 zł

Cena regularna: 5 506,71 zł

4890.00
Cena netto: 3 975,61 zł

Cena regularna: 4 477,00 zł

ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 5
Producent: MEGGER
Kod produktu: FBBD-8819A

Opis

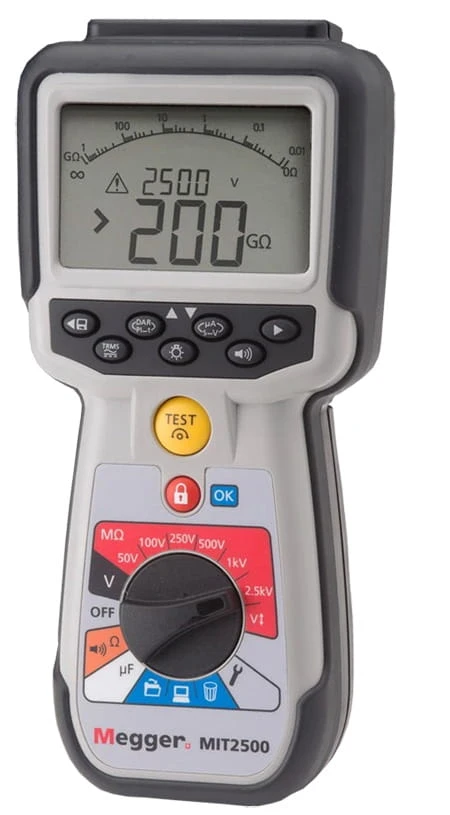

Miernik rezystancji izolacji i ciągłości elektrycznej MIT2500 został zaprojektowany z myślą o zastosowaniach elektrotechnicznych i przemysłowych w sytuacjach, gdy napięcie robocze badanych obiektów jest wyższe niż 1000 V i pomiar rezystancji izolacji wymaga użycia odpowiednio większych napięć probierczych.
W mierniku MIT2500 oprócz stałych zakresów napięcia pomiarowego 50 V, 100 V, 250 V, 500 V, 1000 V i 2500 V dostępny jest też zakres regulowany, który pozwala na ustawienie dowolnej wartości napięcia między 50 V i 2500 V. Napięcie pomiarowe jest stabilizowane układem sprzężenia zwrotnego utrzymującym poziom napięcia w granicach 2% wybranej wartości, nawet w czasie trwania pomiaru, dzięki czemu uzyskujemy bardzo dokładny pomiar.

Miernik MIT2500 posiada nową konstrukcję obudowy z podpórką z tyłu pozwalającą na postawienie instrumentu pomiarowego pionowo oraz z zaciskiem ekranującym Guard, którego zadaniem jest odprowadzenie prądów upływności powierzchniowej zmniejszających dokładność pomiaru przy wyższych wartościach napięcia probierczego. Miernik także umożliwia pomiar wskaźnika polaryzacji (PI) i współczynnika absorpcji dielektrycznej (DAR). Zasilanie miernika może pochodzić z akumulatorów lub baterii/funkcja ochrony przed niebezpiecznym napięciem zewnętrznym. Wewnętrzna pamięć 1000 pomiarów, Bluetooth. Kategoria pomiarowa CAT IV. Klasa szczelności IP54.

Megger MIT2500 wyposażony jest w pełen zestaw funkcji pomiarowych takich jak: automatyczny pomiar wskaźnika polaryzacji (PI) i współczynnika absorpcji dielektrycznej (DAR), nastawiany czas pomiaru, blokowanie pomiaru, woltomierz (True RMS) czy pamięć pomiarów dzięki której możemy przesłać nasze wyniki na PC za pomocą modułu Bluetooth.



Cechy charakterystyczne miernika MIT2500

  • zakresy napięcia probierczego: 50, 100, 250, 1000, 2500V
  • zakres rezystancji do 200GΩ
  • zacisk ekranujący GUARD (G)
  • stabilizowane napięcie probiercze
  • dokładność napięcia probierczego – 2%
  • wyświetlanie rzeczywistej wartości napięcia probierczego podczas pomiaru
  • skala analogowa
  • odporność na wodę i pył (IP54)

Niewielkie rozmiary i obudowa wykonana z trwałego tworzywa ABS z gumowymi elementami sprawiają, że Megger MIT2500 jest miernikiem sprawdzającym się w trudnych warunkach środowiskowych.



Kolorowy obrotowy przełącznik funkcyjny zapewnia użytkownikowi czytelność oraz prostotę obsługi przyrządu podczas wykonywanego pomiaru.

Oprócz stałych zakresów napięcia dostępny jest również zakres regulowany, który pozwala na wykonanie pomiaru rezystancji izolacji napięciem odpowiednim do występujących warunków lub niestandardowych obiektów pomiaru. Przyrząd pozwala na ustawienie dowolnej wartości napięcia pomiędzy 50V i 2500V (w przedziale 50V-999V z krokiem 1V a od 1000V-2500V z krokiem 10V). Układ sprzężenia zwrotnego gwarantuje, że napięcie pozostaje w granicach specyfikacji w całym zakresie pomiarowym. MIT2500 umożliwia również diagnostyczne testy rezystancji izolacji PI i DAR czyli pomiary oparte na ładowaniu dielektryka, które wymagają odczytów w ściśle określonych odcinkach czasu i mają ogromną przewagę nad pomiarem punktowym, ponieważ są niezależne od temperatury. Wyświetlacz wyposażony jest również w skalę analogową, która odzwierciedla reakcję wskazówki miernika z ruchomą cewką a także pozwala na obserwowanie procesu ładowania i rozładowania badanej pojemności. Zasilanie zapewnia 6 baterii typu AA lub akumulatorki 6xNiMH, które możemy naładować również z samochodowego źródła 12V. Przyrząd wyposażony jest zarówno w przewody standardowe o napięciu znamionowym 1kV jak i przewody pomiarowe w izolacji silikonowej o napięciu 3kV z chwytakami, opcjonalnie można wyposażyć miernik w sondę pomiarową ze zdalnym przyciskiem TEST.

Zacisk GUARD – konieczny do wykonania dokładnego pomiaru

Pomiar z wykorzystaniem zacisku GUARD jest zalecany szczególnie podczas pomiarów dużych wartości rezystancji, gdzie upływność powierzchniowa spowodowana zabrudzoną czy zawilgoconą powierzchnią materiału miałaby znaczący wpływ na wyniki pomiarów (dzieje się tak z osprzętem o dużej powierzchni, która może ulegać zanieczyszczeniu: kable, transformatory, wyłączniki WN, przepusty WN). Przy wartościach rezystancji izolacji powyżej 100MΩ zastosowanie zacisku ekranującego GUARD ma na celu zmniejszanie błędu pomiaru.



Pomiar trójzaciskowy sprawia, że MIT2500 mierzy tylko prąd płynący przez izolację, gdyż wysoki potencjał ekranu GUARD uniemożliwia przepływ prądu upływu powierzchniowego po zabrudzonej i zawilgoconej izolacji.





Rys.1 Schemat „TestBox styku Guard” imitujący zabrudzenia na badanej powierzchni.



1. MIT2500 pomiar rezystancji izolacji

Napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V; tolerancja 0 % ~+ 2 % +2 V
Prąd pomiarowy: 1 mA (zwarciowy ≤ 2 mA)
Zakres pomiarowy 50 V: 10 GΩ, dokładność ±2 % ±2 cyfry ±(4.0 % / GΩ)
Zakres pomiarowy 100 V: 20 GΩ, dokładność ±2 % ±2 cyfry ±(2.0 % / GΩ)
Zakres pomiarowy 250 V: 50 GΩ, dokładność ±2 % ±2 cyfry ±(0.8 % / GΩ)
Zakres pomiarowy 500 V: 100 GΩ, dokładność ±2 % ±2 cyfry ±(0.4 % / GΩ)
Zakres pomiarowy 1000 V: 200 GΩ, dokładność ±2 % ±2 cyfry ±(0.2 % / GΩ)
Zakres pomiarowy 2500 V: 200 GΩ, dokładność ±2 % ±2 cyfry ±(0.2 % / GΩ)
Zakres wskaźnika analogowego: 1 GΩ
Błąd pomiarowy prądu upływowego: ± 10 % ± 3 cyfry
Pomiar współczynnika polaryzacji PI/DAR z odliczaniem czasu w zakresie 60 sekund – 10 minut

2. MIT2500 pomiar rezystancji

Napięcie bez obciążenia: 5 V ± 1 V
Prąd pomiarowy: 200 mA (0 mA ~+20 mA) dla 0.01 – 4 Ω
Zakres pomiarowy: 0.01 Ω do 1 MΩ
Zakres pomiarowy na skali analogowej: 0 -1000 kΩ
Tolerancja: ± 2 % ±2 cyfry (0 – 100 Ω), ± 5 % ± 2 cyfry powyżej 100 Ω
Kompensacja rezystancji przewodów pomiarowych do maksimum 10 Ω

3. MIT2500 pomiar napięcia przemiennego

Zakres pomiarowy: 10 mV – 600 V, 15 – 400 Hz
Dokładność pomiaru: ± 2 % ± 2 cyfry
Pomiar częstotliwość w zakresie 15 – 400 Hz, dokładność pomiaru ± 5 % ± 2 cyfry

4. MIT2500 pomiar napięcia stałego

Zakres pomiarowy: 0 – 600 V
Dokładność pomiaru: ± 2 % ± 1 cyfra

5. MIT2500 pomiar pojemności

Zakres pomiarowy: 100 pF – 10 µF
Dokładność pomiaru: ± 0.5 % ± 1 cyfra

MIT2500 – cechy dodatkowe

Producent: Megger, Wielka Brytania
Automatyczne wyłączenie miernika
Pamięć wewnętrzna: > 1000 wyników pomiarowych
Transfer danych przez interfejs Bluetooth klasa II, zasięg do 10 m
Zgodność z normami: EN 61010–1 (1995)
Kategoria bezpieczeństwa: KAT IV 600 V faza – faza
Klasa szczelności obudowy: IP54
Kompatybilność elektromagnetyczna: IEC61326 łącznie z poprawką nr 1
Warunki środowiskowe pracy: temperatura -10 ~ +55 °C, wilgotność względna < 90 % dla temperatury maks. 40 °C
Warunki środowiskowe przechowywania: temperatura -25 ~ +70 °C
Zasilanie: baterie alkaliczne (AA) 1.5 V 6 sztuk lub akumulatorki 1.2 V NiMH
Żywotność baterii: 3000 pomiarów rezystancji izolacji
Bezpiecznik: 2 x 500 mA/1000V 6 x 32 mm, ceramiczny, szybki (HBC)
Maksymalna wysokość pracy: 2000 m n.p.m.
Masa miernika: 0.815 kg (1.75 kg z futerałem)

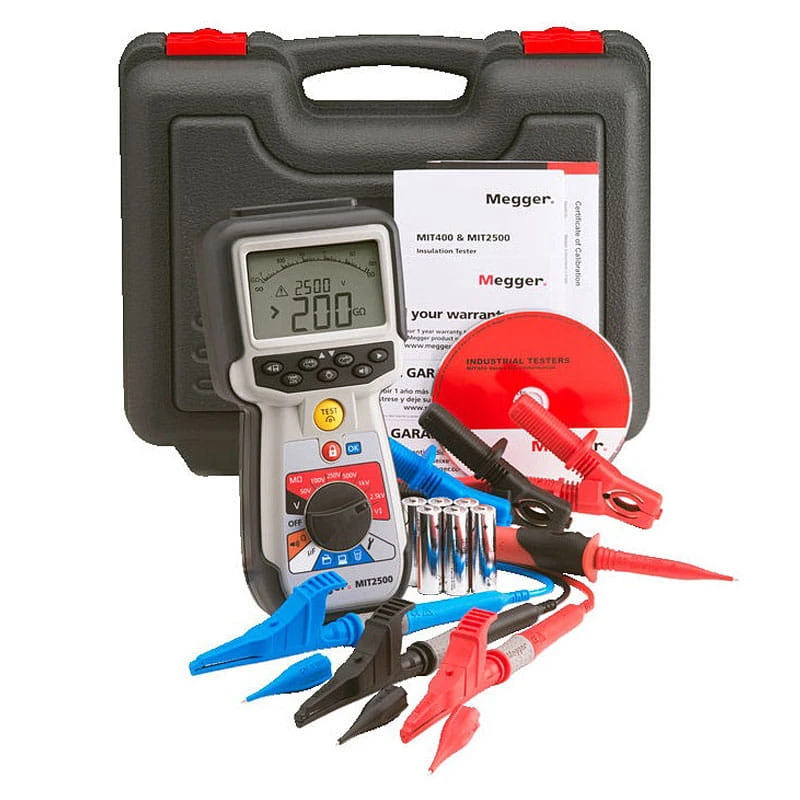

MIT2500 – wyposażenie standardowe
Przewody pomiarowe w izolacji silikonowej czerwony/czarny/niebieski o napięciu znamionowym 3 kV z chwytakami
Przewody pomiarowe standard czerwony/czarny o napięciu znamionowym 1 kV z końcówkami ostrzowymi i chwytakami
Instrukcja obsługi i dodatkowe informacje na płycie CD
Komplet baterii alkalicznych AA
certyfikat kalibracji producenta




MIT2500 – wyposażenie dodatkowe
Ładowarka sieciowa 1007-464
Zestaw ładowania ogniw akumulatorowych z samochodowego źródła 12 V (wymaga zamówienia również z ładowarki sieciowej) 1004-183
Sonda pomiarowa SP5 z przyciskiem 1007-157
Zestaw przewodów pomiarowych z zaciskami krokodylowymi 1002-001
Dwuprzewodowy zestaw przewodów pomiarowych chronionych bezpiecznikami 500 mA 1002–015
Adapter do gniazdek sieciowych USA (120 V) 1007-159
Komplet akumulatorków 6 x NiMH 1002-735
