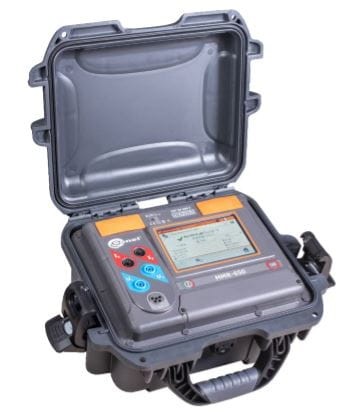

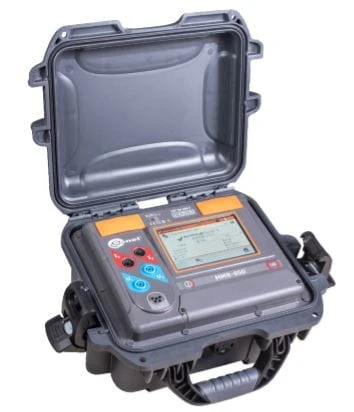

MMR 650
Zmierz rezystancję uzwojeń transformatora i inne małe rezystancje za pomocą MMR-650
Gotowy do pracy nawet w ekstremalnych warunkach, miernik rezystancji uzwojeń i małych rezystancji Sonel MMR-650 został stworzony w celu dokładnego pomiaru małych rezystancji obiektów o charakterze rezystancyjnym i indukcyjnym. Przyrząd może być stosowany przy pomiarze rezystancji zarówno uzwojeń transformatorów - w tym transformatorów z rdzeniem amorficznym - jak i obiektów o charakterze rezystancyjnym. Miernik MMR-650 dedykowany jest do użytkowania między innymi w elektrowniach, w firmach utrzymania ruchu, a także na kolei.
Cechy produktu
pomiar uzwojeń transformatora (obiektów indukcyjnych, w tym transformatorów ze rdzeniem amorficznym)
pomiar bardzo małych rezystancji
funkcja demagnetyzacji rdzenia transformatora
funkcja automatycznej kompensacji temperaturowej (sonda temperaturowa)
funkcja określenia temperatury silnika pracującego pod obciążeniem
wysoka odporność na zakłócenia
Zastosowanie

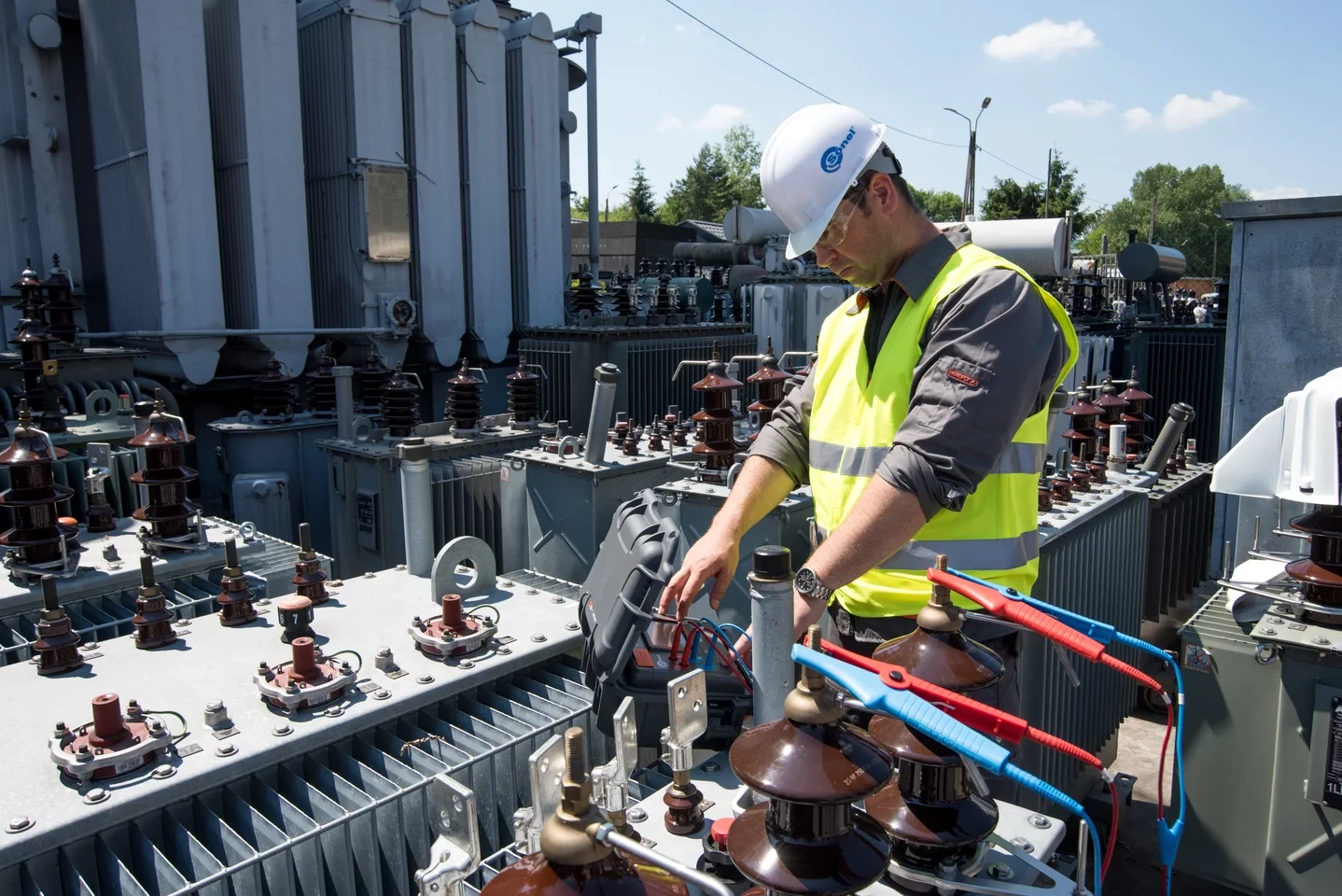

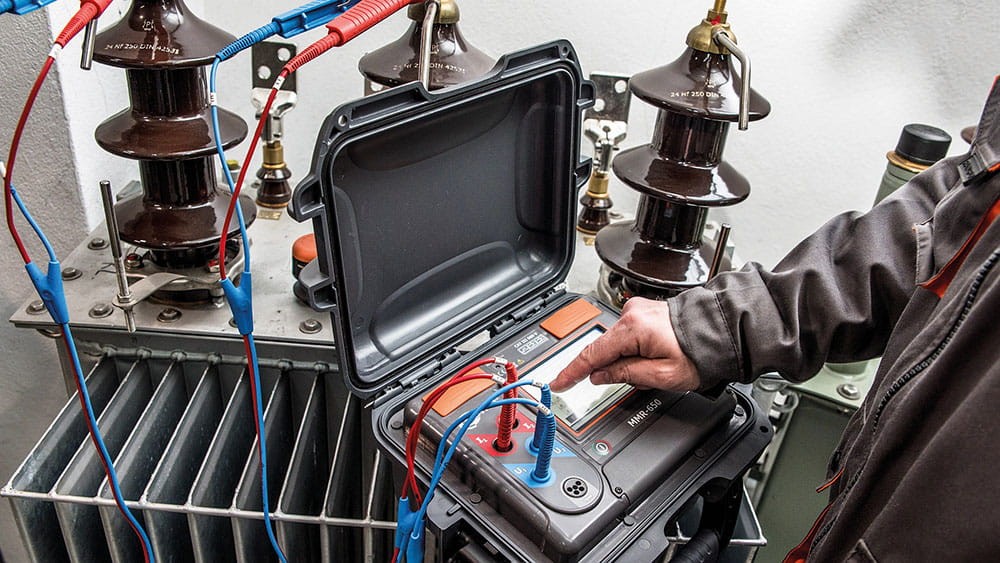

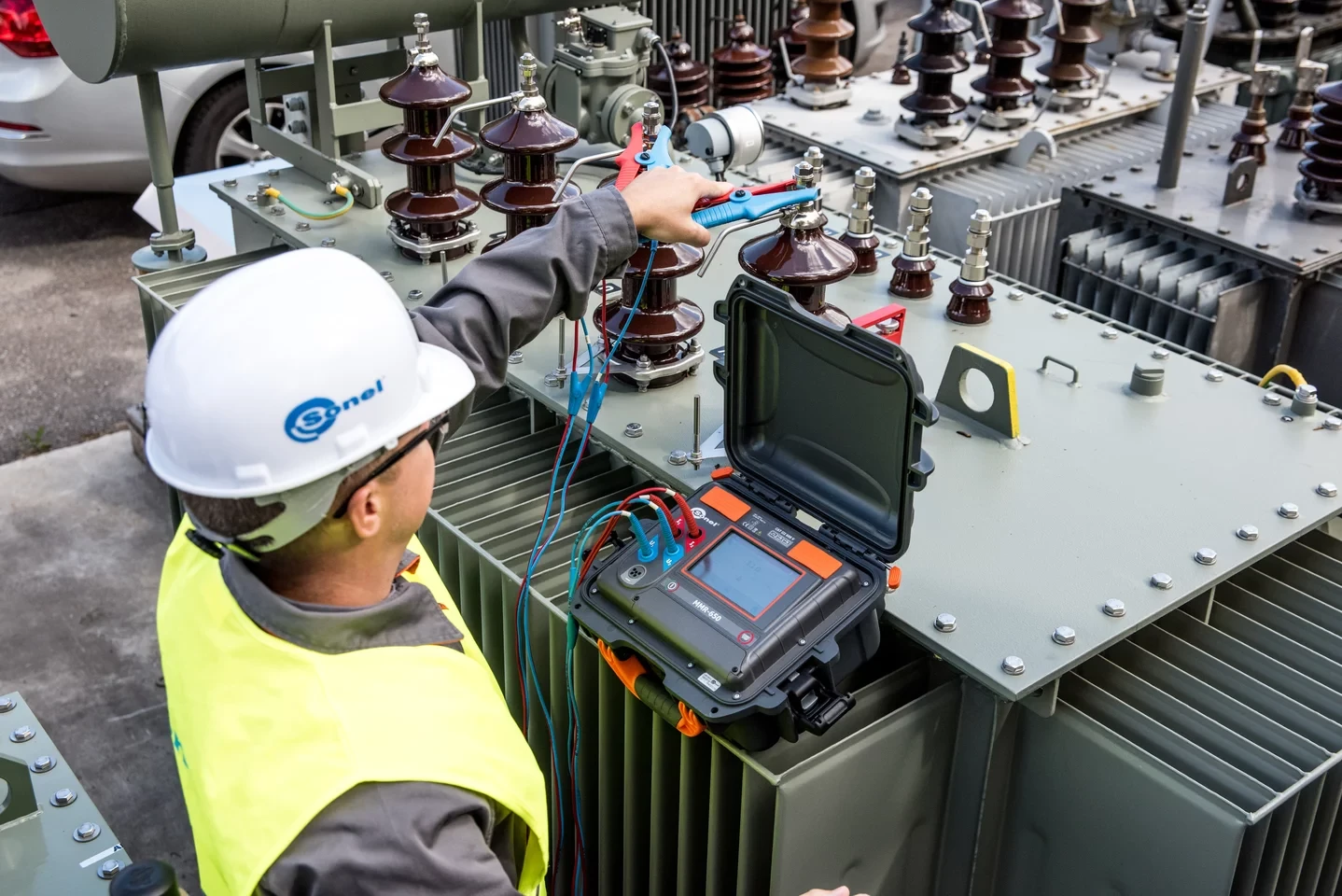

Miernik MMR-650 służy do pomiaru małych rezystancji obiektów o charakterze rezystancyjnym i indukcyjnym, zarówno uzwojeń transformatorów - w tym transformatorów z rdzeniem amorficznym - jak i obiektów o charakterze rezystancyjnym. Produkt jest przeznaczony do użytkowania w elektrowniach, na kolei i firmach utrzymania ruchu w celu pomiaru rezystancji:
uzwojeń transformatorów i silników,
zabezpieczeń elektrycznych, styków,
połączeń uziemiających, połączeń wyrównawczych,
połączeń spawanych i lutowanych,
połączeń skręcanych
oraz innych obiektów rezystancyjnych i indukcyjnych.
MMR-650 może dodatkowo pracować na linii produkcyjnej (np. przy końcowej kontroli produkcji).
Możliwości urządzenia
Miernik MMR-650 stanowi innowacyjne połączenie przyrządu o wysokich parametrach pomiarowych z nowoczesnym interfejsem oraz rozbudowanym systemem zarządzania danymi. Bezprzewodowa wymiana danych, rozbudowana o system kodów 2D i możliwość druku etykiet identyfikujących badane obiekty, wprowadza nową jakość pracy, pozwalając użytkownikowi wykonywanie szerokiego zakresu pomiarów.
Łatwy odczyt
Miernik jest wyposażony w czytelny, kolorowy wyświetlacz dotykowy, który dzięki rozdzielczości 800 x 480 pikseli zapewnia wygodę w operowaniu interfejsem, jak również wysoką czytelność wyników pomiarowych.
Wytrzymała i praktyczna obudowa
W odpowiedzi na potrzeby klientów, MMR-650 został zaprojektowany do pracy w trudnych warunkach środowiskowych. Unikalna obudowa o stopniu ochrony IP67 gwarantuje wodoodporność i pyłoodporność urządzenia.
Pomiar rezystancji
| Zakres |
Rozdzielczość |
Prąd pomiarowy |
Dokładność |
| 0…999,9 μΩ |
0,1 μΩ |
10 A |
±(0,2% w.m. + 2 cyfry) |
| 1,0000…1,9999 mΩ |
0,0001 mΩ |
10 A |
±(0,2% w.m. + 2 cyfry) |
| 2,000…19,999 mΩ |
0,001 mΩ |
10 A |
±(0,2% w.m. + 2 cyfry) |
| 20,00…199,99 mΩ |
0,01 mΩ |
10 A / 1 A |
±(0,2% w.m. + 2 cyfry) |
| 200,0…999,9 mΩ |
0,1 mΩ |
1 A / 0,1 A |
±(0,2% w.m. + 2 cyfry) |
| 1,0000…1,9999 Ω |
0,0001 Ω |
1 A / 0,1 A |
±(0,2% w.m. + 2 cyfry) |
| 2,000…19,999 Ω |
0,001 Ω |
0,1 A |
±(0,2% w.m. + 2 cyfry) |
| 20,00…199,99 Ω |
0,01 Ω |
10 mA |
±(0,2% w.m. + 2 cyfry) |
| 200,0…1999,9 Ω |
0,1 Ω |
1 mA |
±(0,2% w.m. + 2 cyfry) |
w.m. - wartość mierzona
Pozostałe dane techniczne:
- rodzaj izolacji: podwójna wg PN-EN 61010-1
- kategoria pomiarowa: III 600 V wg PN-EN 61010-2-030
- stopień ochrony obudowy wg PN-EN 60529:
- z zamkniętą walizką: IP67
- z otwartą walizką, zasilaniem z akumulatorów, założone zaślepki: IP54
- z otwartą walizką, zasilaniem z sieci i/lub bez zaślepek: IP40
- zabezpieczenie przed zewnętrznym napięciem: do 600 V AC przez 10 s
- zasilanie ładowarki akumulatorów: 90 V…265 V/50 Hz…60 Hz, 2 A
- czas ładowania akumulatorów: ok 3,5 godziny
- ilość pomiarów (obiektów rezystancyjnych) prądem 10A przy zasilaniu z akumulatorów: 700…800 w zależności od temperatury otoczenia
- maksymalna rezystancja przewodów dla prądu 10 A: 300 mΩ
- dokładność zadawania prądu pomiarowego: ± 10%
- czas wykonywania pomiaru rezystancji:
- z wybranym rezystancyjnym typem obiektu i dwukierunkowym przepływem prądu: 3 s
- z wybranym indukcyjnym typem obiektu, zależny od rezystancji i indukcyjności obiektu: 5 s lub więcej
- temperatura pracy: -10°C…+50°C
- temperatura pracy ładowarki: 0°C…+45°C
- temperatura przechowywania: -20°C…+60°C
- wilgotność: 20%…90%
- temperatura odniesienia: +23°C ± 2°C
- wilgotność odniesienia: 40%…60%
- współczynnik temperaturowy: ±0,01% w.w./°C ± 0,1 cyfry/°C (“w.w.” - wartość wskazywana)
- czas do samoczynnego wyłączenia: 5…45 minut lub opcja nieaktywna, w zależności od nastawy
- wyświetlacz graficzny TFT: 800 x 480 pikseli
- standard interfejsu: USB, LAN, Wi-F
- standard jakości: opracowanie, projekt i produkcja zgodnie z ISO 9001
- wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1 i PN-EN 61326-2-2
- zgodność z normami FCC: urządzenie elektroniczne w Klasie A
Waga i wymiary
| Parametr |
Wartość |
| Waga netto (kg) |
3.5 |
| Waga opakowania (kg) |
6.3 |
| Szerokość opakowania (cm) |
40.5 |
| Wysokość opakowania (cm) |
25 |
| Długość opakowania (cm) |
30.5 |
Akcesoria dołączone do miernika
Przewód do zasilania 230 V (wtyk IEC C13) NR KAT. WAPRZ1X8BLIEC 1 szt.
Przewód 3 m dwużyłowy (12 / 32 A) U1 / I1 NR KAT. WAPRZ003DZBBU1I1 1 szt.
Przewód 3 m dwużyłowy (12 / 32 A) U2 / I2 NR KAT. WAPRZ003DZBBU2I2 1 szt.
AKU-27 Akumulator Li-ion 7,2 V NR KAT. WAAKU27 1 szt.
Sonda dwuostrzowa Kelvina (gniazda bananowe) NR KAT. WASONKEL2OGB 2 szt.
ST-3 Sonda do pomiaru temperatury NR KAT. WASONT3 1 szt.
L-11 Futerał NR KAT. WAFUTL11 1 szt.
K-06 Krokodylek Kelvina 1 kV 25 A NR KAT. WAKROKELK06 2 szt.
Przewód USB NR KAT. WAPRZUSB 1 szt.
Certyfikat kalibracji NR KAT. WADOKCK 1 szt.
