MPI-506  Wielofunkcyjny miernik parametrów instalacji elektrycznej

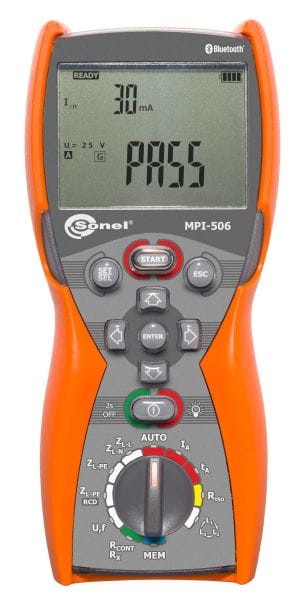

Sonel MPI-506 to wielofunkcyjny miernik parametrów instalacji elektrycznych. Jest on jednym z najmniejszych na świecie urządzeń posiadających jednocześnie tak wiele funkcji pomiarowych.
Małe gabaryty, ergonomia i wygodna obsługa przy zachowaniu uniwersalności i wszechstronności w zastosowaniu to cechy wyróżniające przyrząd.
MPI-506 wykonamy następujące pomiary (zgodnie z normą PN-EN 61557):

impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD)
parametry wyłączników RCD
rezystancja izolacji
ciągłość połączeń ochronnych i wyrównawczych
test kolejności faz

Cechy:

Pomiar parametrów pętli zwarcia:

• Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45...65 Hz, roboczy zakres napięć: 180...460 V
• Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X
• Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych
• Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)

Badanie wyłączników różnicowoprądowych typu AC, A

• Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA
• Pomiar prądu wyzwolenia I_A oraz czasu zadziałania t_A dla prądów 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn • Pomiar R_E i U_B bez wyzwalania RCD
• Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru ZL-PE małym prądem
• • Pomiar IA oraz tA przy jednym zadziałaniu RCD

Pomiar rezystancji izolacji:

• Napięcia probiercze 100 V, 250 V, 500 V

Pomiar rezystancji połączeń ochronnych i wyrównawczych

• Pomiar ciągłości połączeń ochronnych prądem ±200 mA zgodnie z normą PN-EN 61557-4
• Autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów
• Pomiar rezystancji małym prądem z sygnalizacją dźwiękową

Wskazanie kolejności faz

Dodatkowe funkcje:

• Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej
• Pomiar napięcia (0...500 V) i częstotliwości sieci
• Pamięć 990 wyników, bezprzewodowa transmisja danych do komputera
• Podświetlana klawiatura

Pomiar impedancji pętli zwarcia Z_L-PE, Z_L-N, Z_L-L
Pomiar prądem 7,6/13,3 A, zakres pomiarowy wg PN-EN 61557-3: 0,13...1999 Ω

Pomiar impedancji pętli zwarcia Z_L-PE w trybie RCD
Pomiar prądem 15 mA, zakres pomiarowy
wg PN-EN 61557-3: 0,50...1999 Ω

Pomiar rezystancji izolacji
Zakres pomiarowy wg IEC 61557-2

• U_ISO = 100 V: 100 kΩ...99,9 MΩ
• U_ISO = 250 V: 250 kΩ...199,9 MΩ
• U_ISO = 500 V: 500 kΩ...599,9 MΩ

Wskazanie kolejności faz

• wskazanie kolejności faz: zgodna, niezgodna
• zakres napięć sieci: 100...440 V
• wyświetlanie wartości napięć międzyfazowych

Pomiary parametrów wyłączników RCD (roboczy zakres napięć 180...270 V)
Test wyłączania RCD i pomiar czasu zadziałania t_A
(dla funkcji pomiarowej t_A)

Pomiar prądu zadziałania RCD I_A dla prądu różnicowego sinusoidalnego

• Rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu

Pomiar prądu zadziałania RCD I_A dla prądu różnicowego pulsującego jednokierunkowego

• Pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu

Dane techniczne

Bezpieczeństwo i warunki użytkowania

• Kategoria pomiarowa wg PN-EN 61010: IV 300 V (III 600 V)
• Stopień ochrony: IP67
• Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna
• Wymiary: 220 x 98 x 58 mm
• Masa miernika: ok. 0,8 kg

Pamięć i komunikacja

• Pamięć wyników: 990
• Transmisja wyników: Bluetooth

Pozostałe informacje

• Liczba pomiarów Z lub RCD: >5000 (2 pomiary/min)
• Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1, PN-EN 61326-2-2

Wyposażenie stanardowe:

Przewód Uni-Schuko z wyzwalaniem pomiaru (CAT III 300 V) WAADAWS03

Krokodylek 1 kV 20 A czerwony / żółty
WAKRORE20K02
WAKROYE20K02

Futerał M-6 WAFUTM6

Przewód 1,2 m (wtyki bananowe) czerwony / niebieski / żółty
WAPRZ1X2REBB
WAPRZ1X2BUBB
WAPRZ1X2YEBB

Szelki do miernika (typ M1) WAPOZSZE4
4x bateria LR6 1,5 V

Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / żółta
WASONREOGB1
WASONBUOGB1
WASONYEOGB1

Uchwyt - zawieszka M1 do miernika WAPOZUCH1
Certyfikat kalibracji
