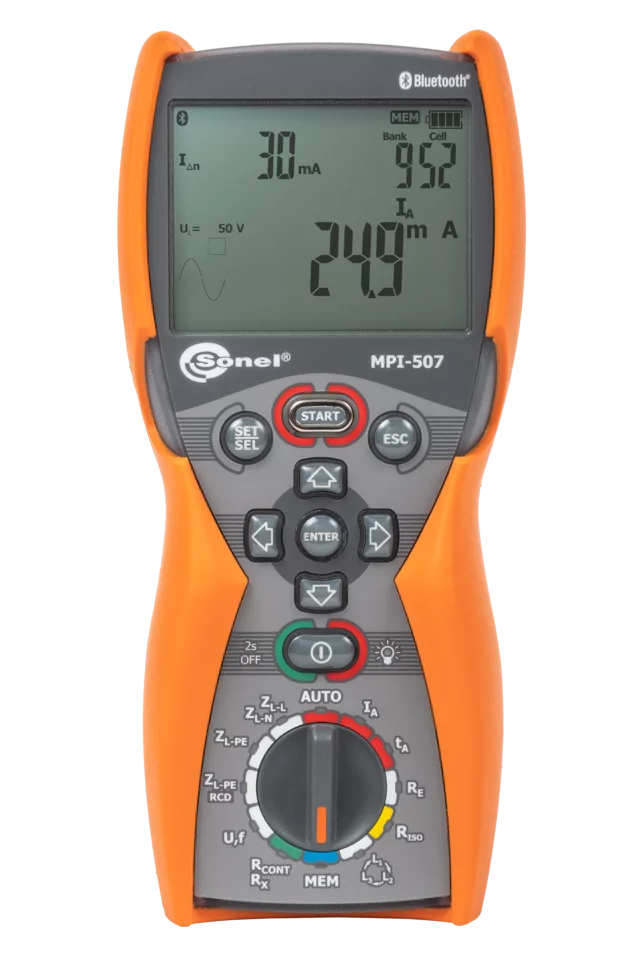

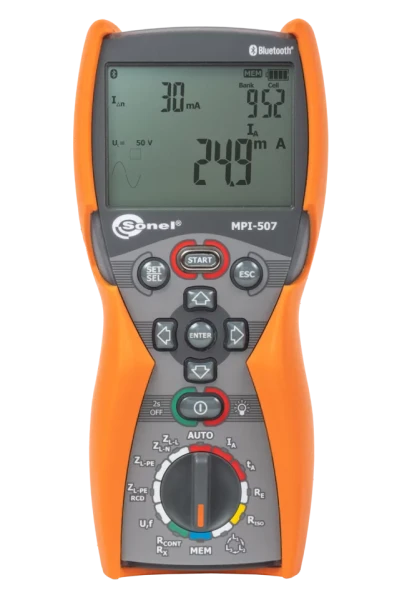

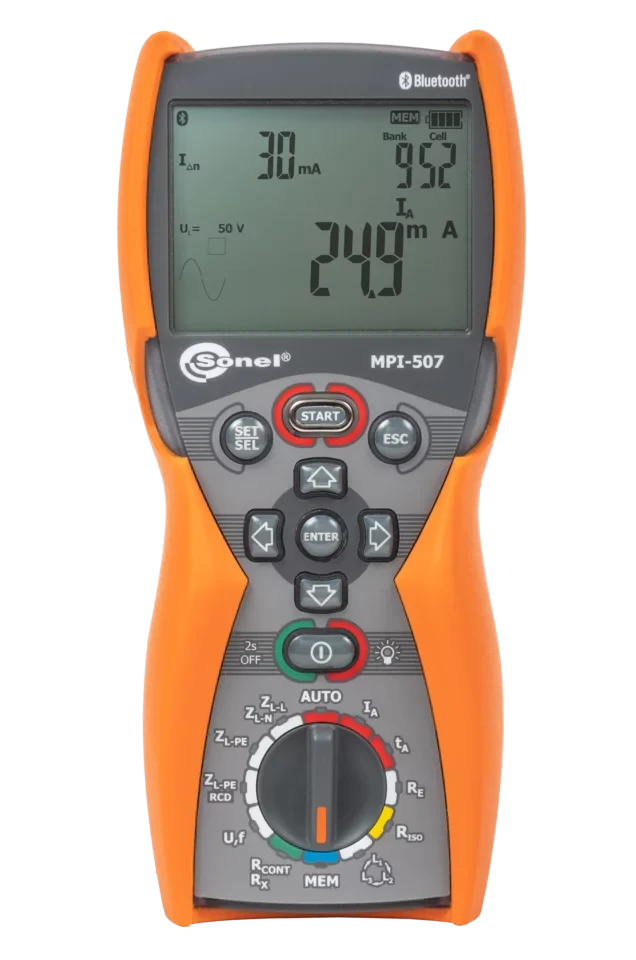

MPI 507 Wielofunkcyjny miernik parametrów instalacji elektrycznej

MPI 507 Wielofunkcyjny miernik parametrów instalacji elektrycznej

• Wielki mały wielozadaniowiec

  Wielofunkcyjny miernik parametrów instalacji elektrycznej Sonel MPI-507 to unikalny model podręcznego miernika służącego do wykonywania precyzyjnych pomiarów parametrów instalacji elektrycznych. W swoich zgrabnych i niewielkich wymiarach, miernik kryje bogactwo funkcji pomiarowych. Dodatkowym atutem tego urządzenia jest wyjątkowo poręczna i ergonomiczna forma, która ułatwia przenoszenie oraz zwiększa komfort pracy.

  Miernik Sonel MPI-507 jest jednym z najmniejszych wielofunkcyjnych przyrządów pomiarowych na rynku, zaskakuje intuicyjną obsługą oraz rozbudowanymi możliwościami. To wszechstronny przyrząd, który jest gotowy do pracy w każdych warunkach. Opracowany z myślą o specjalistach z branży instalacyjnej, elektrycznej, a także dla profesjonalnych pomiarowców.

  Za pomocą tego przyrządu możliwe jest wykonanie podstawowych pomiarów różnego rodzaju, w tym pomiaru parametrów pętli zwarcia, rezystancji izolacji, pomiaru rezystancji połączeń ochronnych oraz wyrównawczych, pomiaru rezystancji uziemienia a także badanie wyłączników różnicowoprądowych typu AC oraz A. Z uwagi na swoją kompaktową formę oraz korzystną cenę, miernik przypadnie do gustu zwłaszcza początkującym użytkownikom. Znakomita precyzja pracy sprawia, że jego zalety docenią również zaawansowani pomiarowcy.

  Cechy

  • Pomiar parametrów pętli zwarcia
    • Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45...65 Hz, roboczy zakres napięć: 180...460 V
    • Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X
    • Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych
    • Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)
  • Badanie wyłączników różnicowoprądowych typu AC, A
    • Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA
    • Pomiar prądu wyzwolenia I_A oraz czasu zadziałania t_A dla prądów 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
    • Pomiar R_E i U_B bez wyzwalania RCD
    • Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru Z_L-PE małym prądem
    • Pomiar I_A oraz t_A przy jednym zadziałaniu RCD
  • Pomiar rezystancji uziemienia
    • Pomiar metodą 3-przewodową
  • Pomiar rezystancji izolacji
    • Napięcia probiercze 100 V, 250 V, 500 V
  • Pomiar rezystancji połączeń ochronnych i wyrównawczych
    • Pomiar ciągłości połączeń ochronnych prądem ±200 mA zgodnie z normą PN-EN 61557-4
    • Autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów
    • Pomiar rezystancji małym prądem z sygnalizacją dźwiękową
  • Wskazanie kolejności faz

  Dodatkowe funkcje

  • Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej.
  • Pomiar napięcia (0...500 V) i częstotliwości sieci.
  • Pamięć 990 wyników.
  • Bezprzewodowa transmisja danych do komputera.
  • Podświetlane przyciski.

  Prostota i zaawansowanie

  Prawdopodobnie najmniejszy na świecie miernik z tak dużą liczbą funkcji pomiarowych. Ich wybór odbywa się za pomocą przełącznika obrotowego. Dodatkowe parametry ustawia się przyciskami umieszczonymi na czole obudowy. Nastawy są pamiętane przez przyrząd nawet w przypadku całkowitego rozładowania baterii. Wszystkie przyciski są podświetlane, podobnie jak segmentowy wyświetlacz, co znakomicie ułatwia obsługę przy słabym świetle. Obszerna pamięć eliminuje potrzebę prowadzenia notatek w trakcie pomiarów.

  Kontrola bezpieczeństwa instalacji

  Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Jego atutem jest szybki pomiar (kilka sekund!) impedancji pętli zwarcia w obwodach z wyłącznikami RCD.

  Badania można w bardzo łatwy sposób zautomatyzować poprzez:

  • badanie wyłączników różnicowoprądowych w trybie Auto,
  • wykorzystanie adaptera typu WS do badania instalacji poprzez standardowe gniazdo 230 V.

  Pomiar rezystancji uziemienia

  Przyrząd idealnie nadaje się do pomiarów domowych instalacji uziemiających. Pozwala na sprawdzenie jakości układu uziemiającego za pomocą metody 3-biegunowej. W toku badań miernik podaje napięcie zakłóceń oraz rezystancję sond pomocniczych R_S i R_H.

  Podwyższona odporność na warunki środowiskowe

  Miernik świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia obudowa o poziomie szczelności IP67.

  Komunikacja i oprogramowanie

  Za pomocą komunikacji bezprzewodowej Bluetooth można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.



  • Specyfikacja

    Funkcje pomiarowe	Zakres pomiarowy	Zakres wyświetlania	Rozdzielczość	Dokładność
    Impedancja pętli zwarcia
    Pętla zwarcia ZL-PE, ZL-N, ZL-L	0,13 Ω…1999 Ω wg IEC 61557	0,00 Ω…1999 Ω	od 0,01 Ω	±(5% w.m. + 3 cyfry)
    Pętla zwarcia ZL-PE w trybie RCD	od 0,5 Ω…1999 Ω wg IEC 61557	0,00 Ω…1999 Ω	od 0,01 Ω	od ±(6% w.m. + 5 cyfr)
    Pomiary parametrów wyłączników RCD
    Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
    RCD ogólnego typu i krótkozwłoczny	0 ms…300 ms	0 ms…300 ms	1 ms	±(2% w.m. + 2 cyfry)
    RCD selektywny	0 ms…500 ms	0 ms…500 ms	1 ms	±(2% w.m. + 2 cyfry)
    Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,3 IΔn…2,0 IΔn
    dla prądu różnicowego sinusoidalnego (typ AC)	3,0 mA…500 mA	3,0 mA…500 mA	od 0,1 mA	±5% IΔn
    dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A)	3,5 mA…420 mA	3,5 mA…420 mA	od 0,1 mA	±10% IΔn
    Rezystancja uziemienia
    Metoda 3-biegunowa	0,68 Ω…1999 Ω wg IEC 61557-5	0,00 Ω…1999 Ω	od 0,01 Ω	od ±(3% w.m. + 5 cyfr)
    Rezystancja izolacji
    Napięcie pomiarowe 100 V	100 kΩ…99,9 MΩ wg IEC 61557-2	0 kΩ…99,9 MΩ	od 1 kΩ	±(5% w.m. + 8 cyfr)
    Napięcie pomiarowe 250 V	250 kΩ…199,9 MΩ wg IEC 61557-2	0 kΩ…199,9 MΩ	od 1 kΩ	±(5% w.m. + 8 cyfr)
    Napięcie pomiarowe 500 V	500 kΩ…599,9 MΩ wg IEC 61557-2	0 kΩ…599,9 MΩ	od 1 kΩ	±(5% w.m. + 8 cyfr)
    Rezystancja przewodów ochronnych i wyrównawczych
    Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA	0,12 Ω…400 Ω wg IEC 61557-4	0,00 Ω…400 Ω	od 0,01 Ω	±(2% w.m. + 3 cyfry)
    Pomiar rezystancji małym prądem	0,0 Ω…1999 Ω	0,0 Ω…1999 Ω	od 0,1 Ω	±(3% w.m. + 3 cyfry)
    Wskazania kolejności faz	zgodna, przeciwna, napięcie UL-L: 100 V…440 V (45 Hz…65 Hz)



    "w.m" - wartość mierzona





  Akcesoria dołączone do miernika

  Uchwyt - zawieszka do obudowy typu M-1 NR KAT. WAPOZUCH1 1 szt.
  K-02 Krokodylek żółty 1 kV 20 A NR KAT. WAKROYE20K02 1 szt.
  Sonda gruntowa 25 cm NR KAT. WASONG25 2 szt.
  Sonda ostrzowa żółta 1 kV (gniazdo bananowe) NR KAT. WASONYEOGB1 1 szt.
  M-6 Futerał NR KAT. WAFUTM6 1 szt.
  Sonda ostrzowa czerwona 1 kV (gniazdo bananowe) NR KAT. WASONREOGB1 1 szt.
  Przewód 1,2 m czerwony 1 kV (wtyki bananowe) NR KAT. WAPRZ1X2REBB 1 szt.
  M-1 Szelki do miernika NR KAT. WAPOZSZE4 1 szt.
  Przewód 1,2 m żółty 1 kV (wtyki bananowe) NR KAT. WAPRZ1X2YEBB 1 szt.
  Sonda ostrzowa niebieska 1 kV (gniazdo bananowe) NR KAT. WASONBUOGB1 1 szt.
  Sonda ostrzowa niebieska 1 kV (gniazdo bananowe) NR KAT. WASONBUOGB1 1 szt.
  K-02 Krokodylek czerwony 1 kV 20 A NR KAT. WAKRORE20K02 1 szt.
  WS-03 Adapter wyzwalający pomiar (wtyk UNI-Schuko) NR KAT. WAADAWS03 1 szt.
  Bateria alkaliczna AA LR06 (15A) 1,5 V NR KAT. WABATAA 4 szt.
  Przewód 15 m niebieski do pomiaru uziemień na nawijaku (wtyki bananowe) NR KAT. WAPRZ015BUBBN 1 szt.
  Przewód 30 m czerwony na nawijaku wtyki bananowe NR KAT. WAPRZ030REBBN 1 szt
  Certyfikat kalibracji NR KAT. WADOKCK 1 szt.
