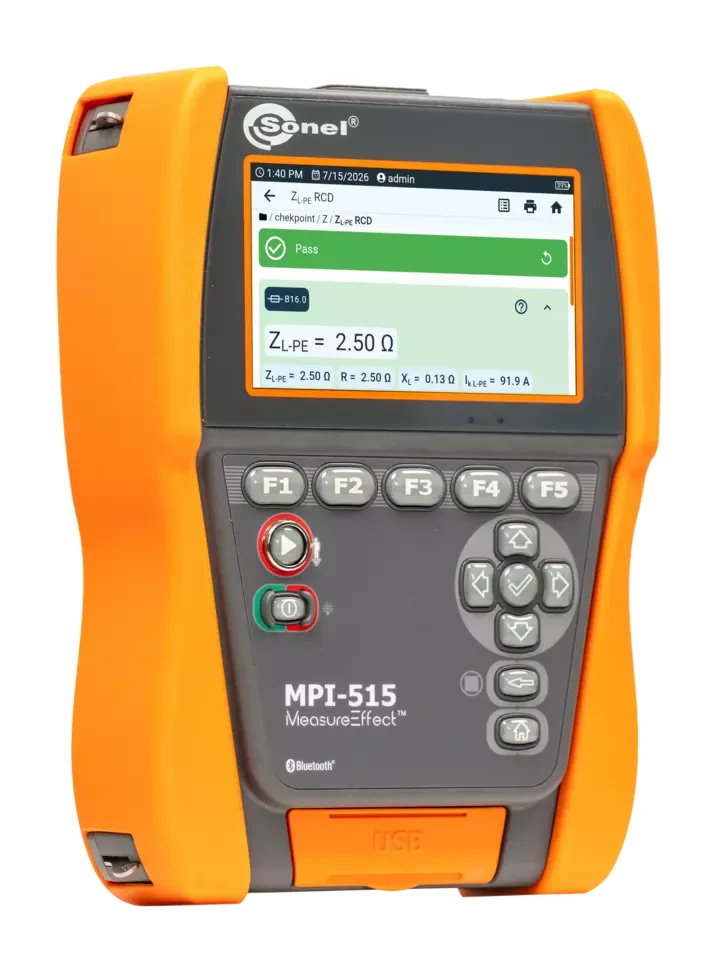

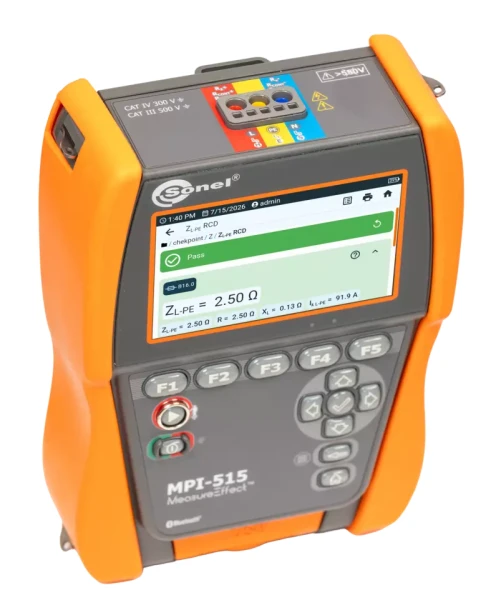

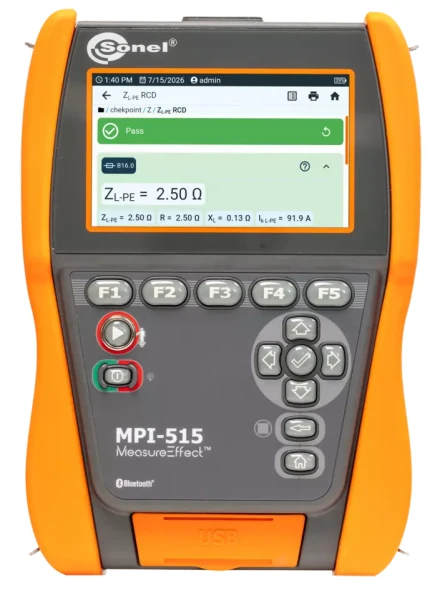

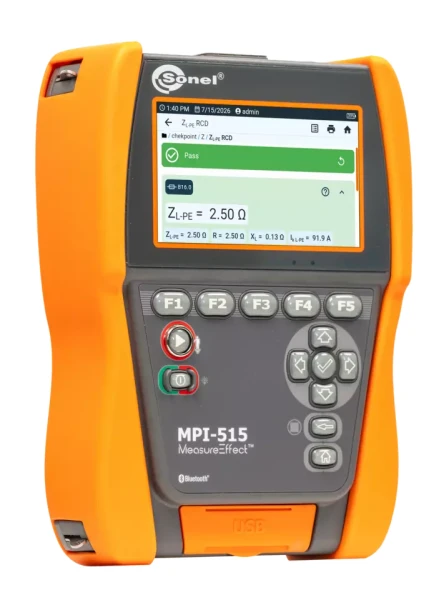

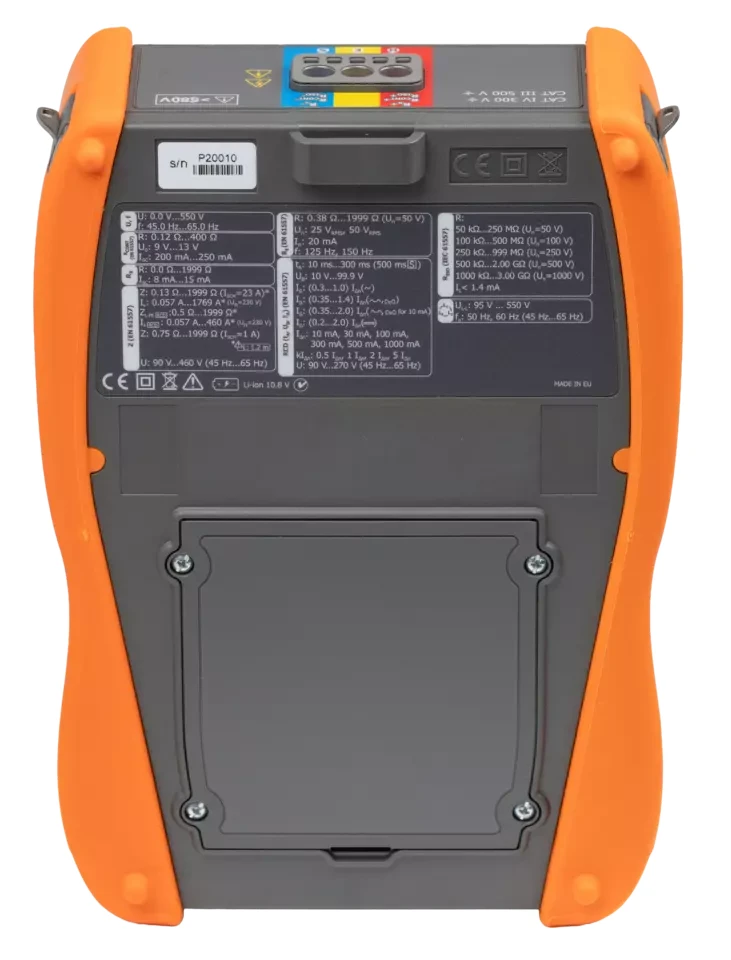

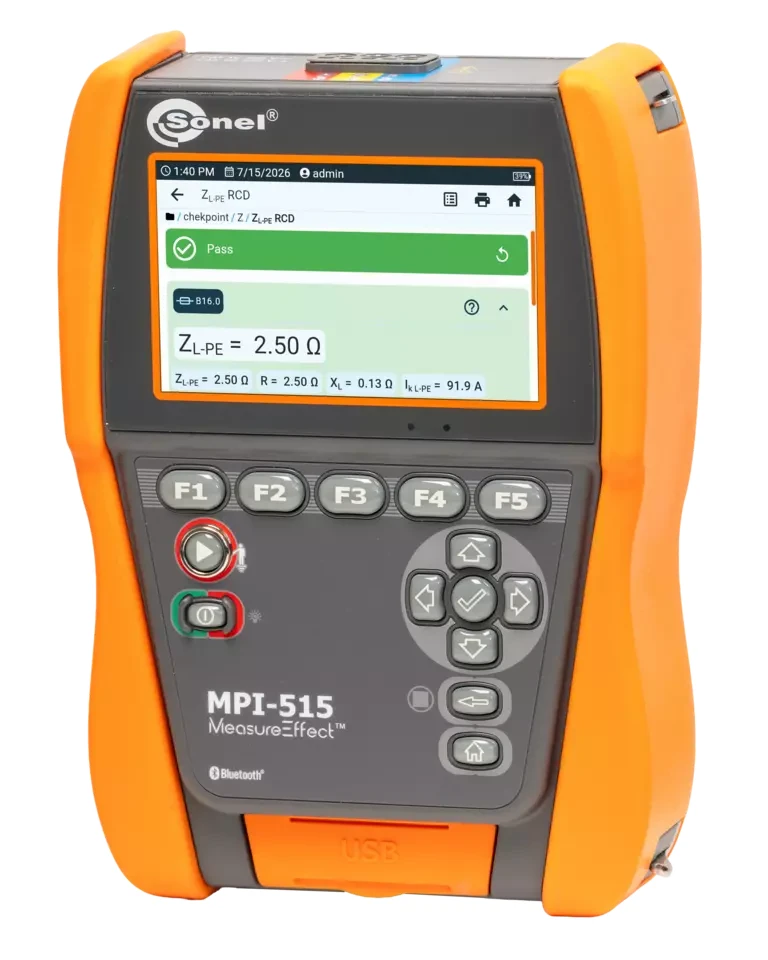

MPI-515 Wielofunkcyjny miernik parametrów instalacji elektrycznej

MPI-515  Wielofunkcyjny miernik parametrów instalacji elektrycznej

Maksymalna efektywność, wydajność i współpraca

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-515 przeznaczony jest do sprawdzania domowych i przemysło­wych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji. Umożliwia to pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uni­wersalnego urządzenia.

Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowo-prądowych w trybie Auto. Wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych umożliwi adapter AutoISO-1011.

Za pomocą miernika MPI-515 zmierzysz rezystancję uziemienia metodą 3-biegunową.

Cechy

Pomiar impedancji pętli zwarcia

Tryb pomiaru prądem 1 A dla obwodów z wyłącznikami typu B1, B2, B4

Pomiar w obwodach L-L i L-N

Szybki pomiar w obwodach L-PE z RCD

Badanie wyłączników różnicowoprądowych typu AC, A, B, F*, B+*, EV / RCM (6 mA DC)

Bezzwłoczne, krótkozwłoczne i selektywne

O znamionowych prądach 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1000 mA

Pomiar rezystancji izolacji – napięcia probiercze 50 V, 100 V, 250 V, 500 V, 1000 V

Pomiar rezystancji uziemienia

Pomiar metodą 3-biegunową

Pomiar rezystancji połączeń ochronnych i wyrównawczych

Pomiar rezystancji połączeń ochronnych prądem ±200 mA zgodnie z normą EN IEC 61557-4

Autokalibracja przewodów pomiarowych – możliwość użycia dowolnych przewodów

Pomiar rezystancji małym prądem z sygnalizacją dźwiękową

Wskazanie kolejności faz

*dostępne wkrótce

Dodatkowe funkcje

Synchronizacja z chmurą w czasie rzeczywistym – szybsze tworzenie protokołów i archiwizacja danych

Aplikacja mobilna Sonel MeasureEffect – zdalne sterowanie i zarządzanie pomiarami

Tryb uśpienia – szybki start i natychmiastowa gotowość do pomiaru bez utraty energii

Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej

Pomiar napięcia (0…550 V) i częstotliwości sieci

Pamięć 9999 wyników

Bezprzewodowa (Wi-Fi, Bluetooth) i przewodowa (USB) transmisja danych do komputera

Podświetlane przyciski

Sonel MeasureEffect™

Miernik stanowi element platformy Sonel MeasureEffect™. Jest to kompleksowy system, który umożliwia wykonywanie pomiarów, przechowywanie i zarządzanie danymi, a także zapewnia wielopoziomową kontrolę nad przyrządami.

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Miernik spełnia wymagania normy EN IEC 61557, zapewniając wysoką wiarygodność i bezpieczeństwo wykonywanych pomiarów. Za sprawą zgodności z normami PN-HD 60364 oraz z aktualnymi wymaganiami dotyczącymi badań instalacji elektrycznych urządzenie stanowi kompleksowe narzędzie dla instalatorów i służb utrzymania ruchu.

Inteligentny miernik dla nowoczesnego elektryka

Miernik został zaprojektowany z myślą o maksymalnym uproszczeniu i przyspieszeniu codziennej pracy – od wykonania pomiaru, przez analizę wyników aż po przygotowanie profesjonalnego protokołu. Szeroka gama funkcji pomiarowych to jego niepodważalny atut. Na szczególną uwagę zasługuje specjalna funkcja pomiaru pętli zwarcia dla wyłączników nadprądowych o bardzo niskim prądzie znamionowym (B1, B2, B4). Pozwala ona wykonywać pomiary bez niepożądanego wyzwalania zabezpieczeń.

Synchronizacja z chmurą w czasie rzeczywistym oraz aplikacja mobilna Sonel MeasureEffect umożliwiają wygodne zarządzanie wynikami, zdalną obsługę miernika i szybsze dokumentowanie pomiarów. Tryb uśpienia zapewnia natychmiastową gotowość do pracy, jednocześnie ograniczając zużycie energii i wydłużając czas działania akumulatora na jednym ładowaniu.

Komunikacja i oprogramowanie

Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB lub za pomocą komunikacji bezprzewodowej (Bluetooth, Wi-Fi) można przenieść dane pomiarowe do komputera.

W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader. Istnieje możliwość synchronizacji danych pomiarowych z platformą MeasureEffect, co pozwala na ich bezpośredni zapis i przechowywanie w chmurze.

Akcesoria dołączone do miernika

Przewód 12 m czerwony 1 kV (wtyki bananowe) NR KAT. WAPRZ1X2REBB         1 szt.

Przewód 1,2 m żółty 1 kV (wtyki bananowe) NR KAT. WAPRZ1X2YEBB      1 szt.

Elektroda pomocnicza do wbijania w grunt 25 cm NR KAT. WASONG25      2 szt.

Sonda ostrzowa czerwona 1 kV (gniazdo bananowe) NR KAT. WASONREOGB1     1 szt.

Przewód 1,2 m niebieski 1 kV (wtyki bananowe) NR KAT. WAPRZ1X2BUBB          1 szt.

Sonda ostrzowa niebieska 1 kV (gniazdo bananowe) NR KAT. WASONBUOGB1     1 szt.

L-4 Futerał NR KAT. WAFUTL4      1 szt.

K-02 Krokodylek czerwony 1 kV 20 A NR KAT. WAKRORE20K02      1 szt.

K-02 Krokodylek niebieski 1 kV 20 A NR KAT. WAKROBU20K02     1 szt.

Sonda ostrzowa żółta 1 kV (gniazdo bananowe) NR KAT. WASONYEOGB1        1 szt.

K-02 Krokodylek żółty 1 kV 20 A NR KAT. WAKROYE20K02      1 szt.

WS-03 Adapter wyzwalający pomiar (wtyk UNI-Schuko) NR KAT. WAADAWS03      1 szt.

Przewód 15 m niebieski do pomiaru uziemień na nawijaku (wtyki bananowe) NR KAT. WAPRZ015BUBBN       1 szt.

AKU-29 Akumulator Li-Ion 10,8 V 3,5 Ah NR KAT. WAAKU29        1 szt.

Adapter USB-A / USB-C NR KAT. WAADAUSBAUSBC       1 szt.

Certyfikat kalibracji NR KAT. WADOKCK      1 szt.

Przewód 30 m czerwony na nawijaku wtyki bananowe NR KAT. WAPRZ030REBBN      1 szt.

Z-32 Zasilacz + przewód do zasilania 230 V (wtyk CEE 7/16) NR KAT. WAZASZ32      1 szt.

Przewód USB-A / USB-C NR KAT. WAPRZUSBC      1 szt.
