MPI 520 Miernik Wielofunkcyjny SONEL
Cena regularna:
8 302,50 zł
Cena regularna:
6 750,00 zł
towar niedostępny

Opis

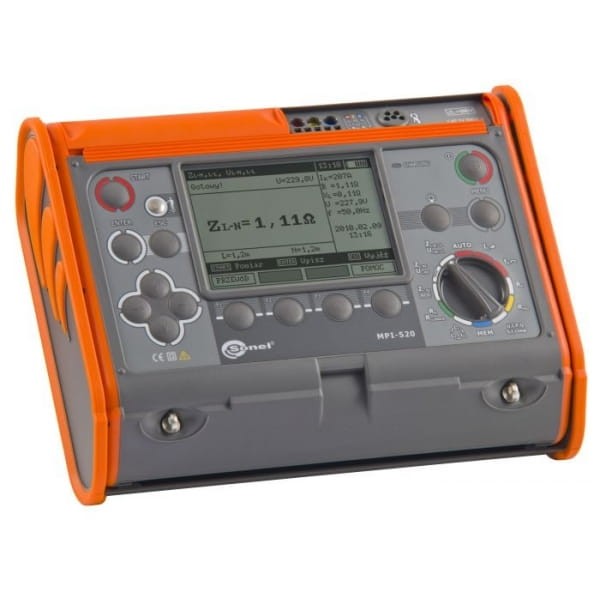

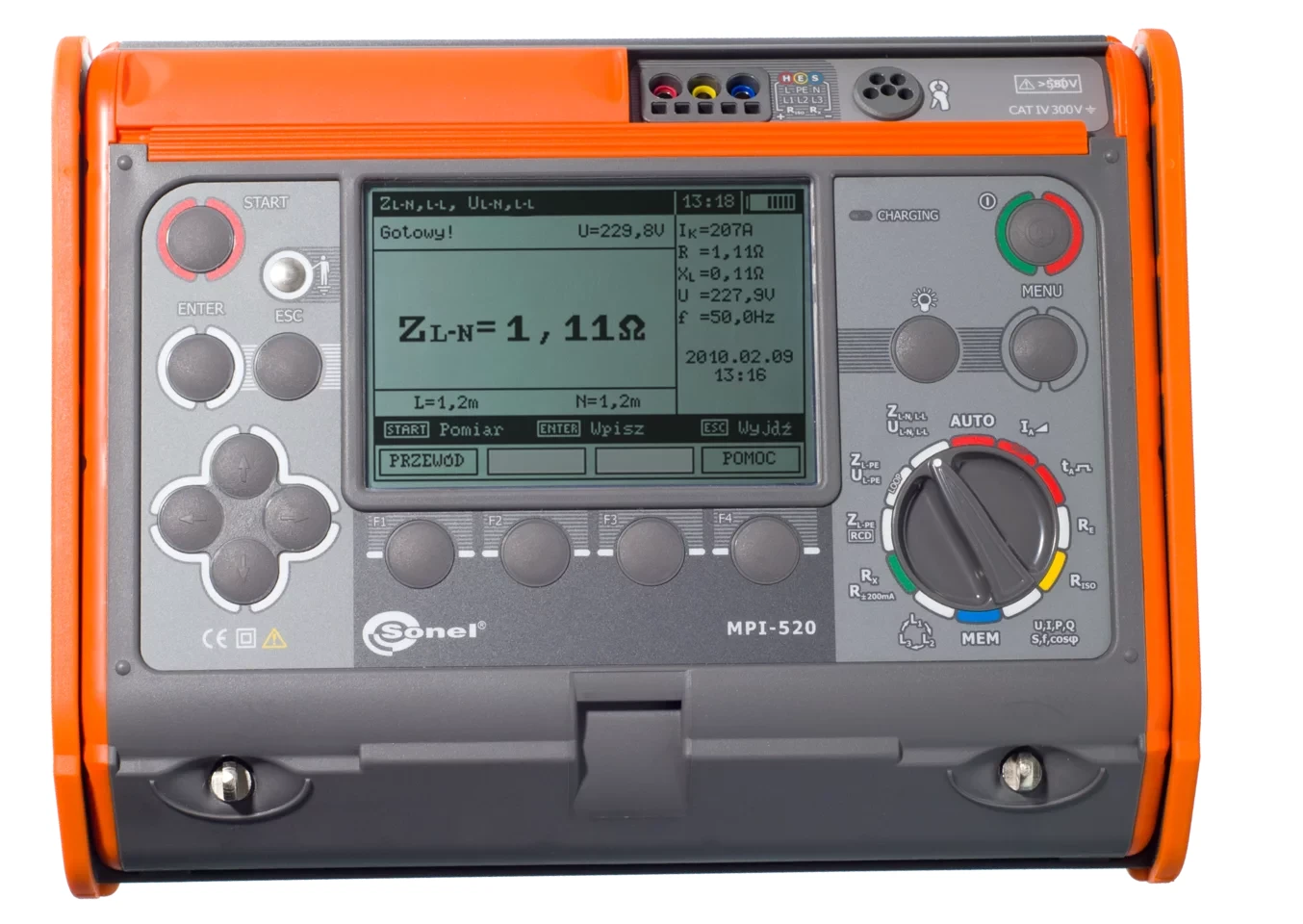

Cyfrowy miernik wielofunkcyjny instalacji elektrycznych Sonel MPI-520 w nowej, ergonomicznej obudowie znajdujący zastosowania w bardzo szerokim zakresie pomiarów elektrycznych, kierowany zarówno do instalatorów jak i zaawansowanych pomiarowców. Przyrząd umożliwia wykonanie w instalacji elektrycznej wszystkich pomiarów przewidzianych normą PN-EN 61557 (impedancja pętli zwarciowej, parametry wyłączników RCD, rezystancja izolacji, rezystancja uziemienia, ciągłość połączeń ochronnych i wyrównawczych), z powodzeniem zastępując pojedyncze urządzenia stosowane do pomiarów przeciwporażeniowych. Zastosowanie nowoczesnych rozwiązań powoduje, że mamy do dyspozycji dodatkowe funkcje i możliwości upraszczające wykonywanie pomiarów, niedostępne w innych miernikach. Obudowa wykonana w stopniu ochrony IP54, jest wytrzymała na uszkodzenia mechaniczne, a ustawiana w kilku możliwych położeniach pokrywa, nie tylko zabezpiecza przed uszkodzeniem, ale pozwala także na wygodne przenoszenie i użytkowanie przyrządu w różnych pozycjach.
Wersja MPI-520Start od MPI-520 różni się wyposażeniem. Model MPI-520 posiada akcesoria (przewody pomiarowe na szpulach, krokodylki) niezbędne do wykonywania pomiarów uziemień oraz większy futerał.
Pomiar impedancji pętli zwarciowej
- Wykonywanie pomiarów impedancji prądem rzędu 23 A (44 A przy napięciu międzyfazowym) - rezystor zwarciowy RZW = 10Ω
- Zakres napięć pomiarowych: 95...440 V, częstotliwości 45...65 Hz
- Wykonywanie pomiarów impedancji pętli zwarcia z rozdzielczością do 0,01Ω, w instalacjach zabezpieczonych wyłącznikami RCD o IΔn ≥ 30 mA bez ich zadziałania
- Automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego
- Wykonywanie pomiarów przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodach o długości 1,2 m, 5 m, 10 m, 20 m, z ewentualnym wykorzystaniem adapterów gniazd 3-faz (AGT)
Badanie wyłączników różnicowoprądowych RCD typu AC, A i B
- Wykonywanie pomiarów wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 mA
- Automatyczny pomiar pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zadany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15 mA)
- Kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny)
- Wykonywanie pomiarów prądów wyzwalania IA prądem narastającym
- Wykonywanie pomiarów czasu zadziałania tA przy prądach ½IΔn, 1IΔn, 2IΔn i 5IΔn
- Wykonywanie pomiarów napięcia dotykowego UB i rezystancji przewodu ochronnego RE bez wyzwalania wyłącznika
- Wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów
- Możliwość pomiarów prądu zadziałania IA oraz rzeczywistego czasu zadziałania tAI przy jednym wyłączeniu RCD
- Pomiary dla napięcia 95...270 V
Pomiar rezystancji izolacji
- Napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V
- Pomiar rezystancji izolacji do 3 GOhm
- Możliwość pomiaru w gnieździe za pomocą adaptera UNI-Schuko
- Zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru
- Samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru
- Automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych przy wykorzystaniu dodatkowego adaptera AutoISO-1000 C
- Akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji
Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych
- Pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach
- Pomiar małym prądem z sygnalizacją akustyczną
- Autokalibrowanie przewodów pomiarowych - możliwość stosowania przewodów dowolnej długości
Pomiar rezystancji uziemienia
- Pomiary metodą techniczną. 3-przewodowo z 2 elektrodami pomocniczymi
- Wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50/60 Hz
Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej.
Pomiar napięcia, częstotliwości oraz - przy użyciu dodatkowych cęgów - prądu przemiennego, cosφ oraz mocy (czynnej, biernej, pozornej).
Sprawdzanie kolejności faz.
Pamięć 990 rekordów (57500 pojedynczych wyników), wyjście USB do komputera PC.
Zasilanie z baterii lub akumulatora (opcja).
Przyrząd spełnia wymagania normy PN-EN 61557.
Pomiar impedancji pętli zwarcia ZL-PE, ZL-N, ZL-L
Pomiar prądem 23/40 A - zakres pomiarowy wg PN-EN 61557: 0,13...1999,9 Ω (dla przewodu pomiarowego 1,2 m):
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00...19,99 Ω | 0,01 Ω | ±(5% w.m. + 3 cyfr) |
20,0...199,9 Ω | 0,1 Ω | ±(5% w.m. + 3 cyfr) |
200...1999 Ω | 1 Ω | ±(5% w.m. + 3 cyfr) |
- Napięcie nominalne: 95...270 V (dla ZL-PE i ZL-N) oraz 95...440 V (dla ZL-L)
- Częstotliwość: 45...65 Hz
Pomiar impedancji pętli zwarcia ZL-PE w trybie RCD
Pomiar prądem 15 mA, zakres pomiarowy wg PN-EN 61557: 0,50...1999,9 Ω
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00...19,99 Ω | 0,01 Ω | ±(6% w.m. + 10 cyfr) |
20,0...199,9 Ω | 0,1 Ω | ±(6% w.m. + 5 cyfr) |
200...1999 Ω | 1 Ω | ±(6% w.m. + 5 cyfr) |
- Napięcie nominalne: 95...270 V
- Częstotliwość: 45...65 Hz
Pomiar rezystancji uziemienia RE
Zakres pomiarowy wg PN-EN 61557-5:
- 0,5 Ω…1,99 kΩ dla napięcia pomiarowego 50 V
- 0,56 Ω…1,99 kΩ dla napięcia pomiarowego 25 V
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00...9,99 Ω | 0,01 Ω | ±(2% w.m. + 4 cyfry) |
10,0...99,9 Ω | 0,1 Ω | ±(2% w.m. + 3 cyfry) |
100...999 Ω | 1 Ω | ±(2% w.m. + 3 cyfry) |
1,00...1,99 kΩ | 0,01 kΩ | ±(2% w.m. + 3 cyfry) |
Pomiar rezystancji izolacji
Zakres pomiarowy wg PN-EN 61557-2:
- dla UN = 50 V: 50 kΩ...250 MΩ
- dla UN = 100 V: 100 kΩ...500 MΩ
- dla UN = 250 V: 250 kΩ...1 GΩ
- dla UN = 500 V: 500 kΩ...2 GΩ
- dla UN = 1000 V: 1 MΩ...3 GΩ
Zakres wyświetlania* | Rozdzielczość | Błąd podstawowy** |
0...1999 kΩ | 1 kΩ | ±(3% w.m. + 8 cyfr) |
2,00...19,99 MΩ | 0,01 MΩ | ±(3% w.m. + 8 cyfr) |
20,0...199,9 MΩ | 0,1 MΩ | ±(3% w.m. + 8 cyfr) |
200...999 MΩ | 1 MΩ | ±(3% w.m. + 8 cyfr) |
1,00...3,00 GΩ | 0,01 GΩ | ±(4% w.m. + 6 cyfr) |
* Nie większy niż zakres pomiarowy dla danego napięcia.
** Podczas pomiarów z użyciem wtyczki UNI-Schuko występuje dodatkowy błąd ±2%.
Wskazania kolejności faz
- Wskazanie kolejności faz: zgodna, niezgodna
- Zakres napięć sieci UL-L: 100...440 V (45...65 Hz)
- Wyświetlanie wartości napięć międzyfazowych
Pomiar napięcia i prądu przemiennego, cosφ oraz mocy
- Pomiar mocy P, Q, S: 0...200k (W, Var, VA)
- Pomiar prądu przemiennego (True RMS) przy użyciu cęgów (0...400 A), maks. rozdzielczość 0,1 mA
- Pomiar napięcia ULN: 0...440 V
- Zakres częstotliwości mierzonych napięć: 45,0...65,0 Hz
- Pomiar częstotliwości dla napięć 50...440 V w zakresie 45,0...65,0 Hz (błąd podstawowy maks. ± 0,1% w.m. + 1 cyfra)
- Pomiar cosφ: 0,00...1,00 (rozdzielczość 0,01)
Niskonapięciowy pomiar ciągłości obwodu i rezystancji
Pomiar ciągłości przewodu ochronnego prądem ±200 mA
Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
0,00...19,99 Ω | 0,01 Ω | ±(2% w.m. + 3 cyfry) |
20,0...199,9 Ω | 0,1 Ω | ±(2% w.m. + 3 cyfry) |
200...400 Ω | 1 Ω | ±(2% w.m. + 3 cyfry) |
- Napięcie na otwartych zaciskach: 4…9 V
- Prąd wyjściowy przy R
- Autokalibracja przewodów pomiarowych
- Pomiary dla obu polaryzacji prądu
Pomiary parametrów wyłączników RCD (roboczy zakres napięć 95...270 V):
Test wyłączania RCD i pomiar czasu zadziałania tA (dla funkcji pomiarowej tA)
RCD ogólnego typu i krótkozwłoczny
Krotność | Zakres | Rozdzielczość | Błąd podstawowy |
0,5*IΔn | 0...300 ms | 1 ms | ± (2% w.m. + 2 cyfry) (dla RCD o IΔn=10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
1*IΔn | 0...300 ms | 1 ms | |
2*IΔn | 0...150 ms | 1 ms | |
5*IΔn | 0...40 ms | 1 ms |
- Dokładność zadawania prądu różnicowego: dla 0,5*IΔn:-8...0% dla 1*IΔn, 2*IΔn, 5*IΔn: 0...8%
RCD typu selektywnego
Krotność | Zakres | Rozdzielczość | Błąd podstawowy |
0,5*IΔn | 0...500 ms | 1 ms | ± (2% w.m. + 2 cyfry) (dla RCD o IΔn=10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
1*IΔn | 0...500 ms | 1 ms | |
2*IΔn | 0...200 ms | 1 ms | |
5*IΔn | 0...150 ms | 1 ms |
- Dokładność zadawania prądu różnicowego: dla 0,5*IΔn:-8...0% dla 1*IΔn, 2*IΔn, 5*IΔn: 0...8%
Pomiar prądu zadziałania RCD IA dla prądu różnicowego sinusoidalnego (typu AC)
Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
10 mA | 3,3...10,0 mA | 0,1 mA | 0,3xIΔ..1,0xIΔ | ± 5%IΔn |
30 mA | 9,0...30,0 mA | 0,1 mA | 0,3xIΔ..1,0xIΔ | ± 5%IΔn |
100 mA | 33...100 mA | 1 mA | 0,3xIΔ..1,0xIΔ | ± 5%IΔn |
300 mA | 150...500 mA | 1 mA | 0,3xIΔ..1,0xIΔ | ± 5%IΔn |
500 mA | 200...700 mA | 1 mA | 0,3xIΔ..1,0xIΔ | ± 5%IΔn |
1000 mA | 330...1000 mA | 1 mA | 0,3xIΔ..1,0xIΔ | ± 5%IΔn |
- Możliwe rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu upływu (AC)
Pomiar prądu zadziałania RCD IA dla prądu różnicowego jednokierunkowego oraz jednokierunkowego z podkładem 6 mA prądu stałego (typ A)
Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
10 mA | 4...20,0 mA | 0,1 mA | 0,4xIΔn..2,0xIΔn | ±10%IΔn |
30 mA | 12,0...42,0 mA | 0,1 mA | 0,4xIΔn..1,4xIΔn | ±10%IΔn |
100 mA | 40,0...140 mA | 1 mA | 0,4xIΔn..1,4xIΔn | ±10%IΔn |
300 mA | 120...420 mA | 1 mA | 0,4xIΔn..1,4xIΔn | ±10%IΔn |
500 mA | 200...700 mA | 1 mA | 0,4xIΔn..1,4xIΔn | ±10%IΔn |
- Możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu
Pomiar prądu zadziałania RCD IA dla prądu różnicowego stałego (typ B)
Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
10 mA | 4...20,0 mA | 0,1 mA | 0,4xIΔn..2,0xIΔn | ±10%IΔn |
30 mA | 12,0...60,0 mA | 1 mA | 0,4xIΔn..2,0xIΔn | ±10%IΔn |
100 mA | 40,0...200 mA | 1 mA | 0,4xIΔn..2,0xIΔn | ±10%IΔn |
300 mA | 120...600 mA | 1 mA | 0,4xIΔn..2,0xIΔn | ±10%IΔn |
500 mA | 200...1000 mA | 1 mA | 0,4xIΔn..2,0xIΔn | ±10%IΔn |
- Możliwy pomiar dla dodatniego lub ujemnego wymuszanego prądu upływu
IΔn - wartość znamionowego prądu różnicowego
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
Bezpieczeństwo elektryczne
- Rodzaj izolacji: podwójna, zgodnie z PN-EN 61010 - 1 i IEC 61557
- Kategoria pomiarowa: IV 300 V wg PN-EN 61010 - 1
- Stopień ochrony obudowy wg PN-EN 60529: IP54
Przyrząd spełnia wymagania norm
- PN-EN 61010 - 1 (wymagania ogólne dot. bezpieczeństwa)
- PN-EN 61010 - 031 (wymagania szczegółowe dot. bezpieczeństwa)
- PN-EN 61326 (kompatybilność elektromagnetyczna)
- PN-EN 61557 - 10 (wymagania dla przyrządów wielofunkcyjnych)
- PN-HD 60364 - 6 (wykonywanie pomiarów-sprawdzanie)
- PN-HD 60364 - 4 - 41 (wykonywanie pomiarów-ochrona przeciwporażeniowa)
- PN-EN 04700 (wykonywanie pomiarów-badania odbiorcze)

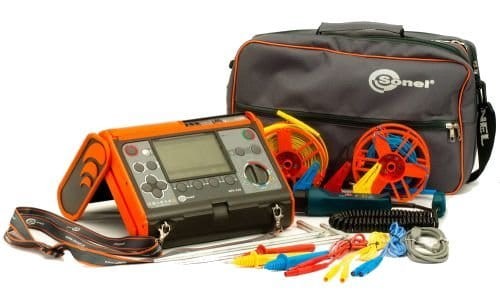

Wyposażenie
Adapter WS-03 wyzwalający pomiar z wtykiem UNI-Schuko WAADAWS03
Przewód 1,2m żółty zakończony wtykiem bananowym WAPRZ1X2YEBB
Przewód 1,2m niebieski zakończony wtykiem bananowym WAPRZ1X2BUBB
Przewód 1,2m czerwony zakończony wtykiem bananowym WAPRZ1X2REBB
Przewód 30m czerwony na szpuli zakończony wtykami bananowymi WAPRZ030REBBSZ
Przewód 15m niebieski na szpuli zakończony wtykami bananowymi WAPRZ015BUBBSZ
Przewód do transmisji danych USB WAPRZUSB
Sonda ostrzowa z gniazdem bananowym żółta WASONYEOGB1
Sonda ostrzowa z gniazdem bananowym czerwona WASONREOGB1
Sonda ostrzowa z gniazdem bananowym niebieska WASONBUOGB1
Krokodylek żółty K02 WAKROYE20K02
Krokodylek czerwony K02 WAKRORE20K02
Sonda do wbijania w grunt (30 cm) 2 szt. WASONG30
Futerał L2 WAFUTL2
Szelki do miernika WAPOZSZEKPL
Pojemnik na baterie LR14 (rozmiar C) WAPOJ1
Komplet baterii
Certyfikat kalibracji
Wyposażenie dodatkowe (odpłatne)
Przewód 5m czerwony zakończony wtykami bananowymi WAPRZ005REBB
Przewód 10m czerwony zakończony wtykami bananowymi WAPRZ010REBB
Przewód 20m czerwony zakończony wtykami bananowymi WAPRZ020REBB
Przewód 15m niebieski na szpuli zakończony wtykami bananowymi WAPRZ015BUBBSZ
Przewód 30m czerwony na szpuli zakończony wtykami bananowymi WAPRZ030REBBSZ
Przewód do ładowania akumulatorów z gniazda zapalniczki samochodowej (12V) WAPRZLAD12SAM
AGT-16P (adapter gniazd trójfazowych) WAADAAGT16P
AGT-32P (adapter gniazd trójfazowych) WAADAAGT32P
AGT-63P (adapter gniazd trójfazowych) WAADAAGT63P
AGT-16C (adapter gniazd trójfazowych) WAADAAGT16C
AGT-32C (adapter gniazd trójfazowych) WAADAAGT32C
AGT-16T (adapter gniazd wysokoprądowych) WAADAAGT16T
AGT-32T (adapter gniazd wysokoprądowych) WAADAAGT32T
Adapter AUTO ISO 1000C WAADAAISO10C
Adapter TWR-1J (adapter do testowania wyłączników RCD) WAADATWR1J
Adapter WS-04 z wtykiem kątowym UNI-Schuko WAADAWS04
Rozdzielacz fazy AC-16 WAADAAC16
Sonda ostrzowa żółta z gniazdem bananowym WASONG80
Sonda do wbijania w grunt (30cm) WASONG30
Sonda do wbijania w grunt (80cm) WASONYEOGB1
Futerał L3 do sond 80cm WAFUTL3
Cęgi odbiorcze C-3 (śr. 52 mm) wtyk okrągły WACEGC3OKR
Akumulator Ni-MH 4,8V 4,2Ah WAAKU07
Komplet do ładowania akumulatora MPI-520 (zasilacz + akumulator) WAKPLLADMPI520
Krokodylek niebieski K02 WAKROBU20K02
Zacisk imadełkowy WAZACIMA1
Szpula do nawinięcia przewodu pomiarowego WAPOZSZP1
Zasilacz do ładowania akumulatorów Z7 WAZASZ7
Przewód sieciowy do zasilacza WAPRZLAD230
Program do tworzenia protokołów pomiarowych „SONEL Pomiary Elektryczne PE5” WAPROSONPE5
Program do tworzenia szkiców, schematów instalacji elektrycznych „SONEL Schematic” WAPROSCHEM
Program do tworzenia kalkulacji pomiarów „SONEL PE Kalkulacje” WAPROKALK
Klucz sprzętowy USB do programów WAADAKEY1
