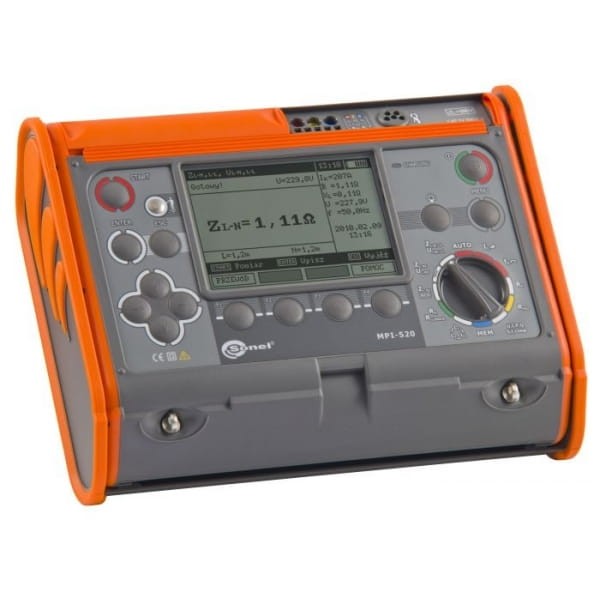

MPI 520 Start Miernik Wielofunkcyjny SONEL

Miernik wielofunkcyjny Sonel MPI-520 Start umożliwia wykonanie w instalacji elektrycznej wszystkich pomiarów przewidzianych normą PN-EN 61557 (impedancja pętli zwarciowej, parametry wyłączników RCD, rezystancja izolacji, rezystancja uziemienia, ciągłość połączeń ochronnych i wyrównawczych). Zestaw oferowany w atrakcyjnej cenie zawiera podstawowe akcesoria pomiarowe, które użytkownik może poszerzyć o akcesoria do pomiarów uziemień oraz dodatkową przystawkę umożliwiającą pomiar rezystancji izolacji w przewodach 3-, 4-, 5-żyłowych. Zastosowanie najnowoczesnych rozwiązań powoduje, że mamy do dyspozycji dodatkowe funkcje i możliwości upraszczające wykonywanie pomiarów, które są niedostępne w innych miernikach. Obudowa wykonana w stopniu ochrony IP54 jest wytrzymała na uszkodzenia mechaniczne, zaś u ustawiana w kilku możliwych położeniach pokrywa pozwala na wygodne przenoszenie i użytkowanie przyrządu w różnych pozycjach.

Wersja MPI-520Start od MPI-520 różni się wyposażeniem. Model MPI-520 posiada akcesoria (przewody na szpulach, krokodylki) niezbędne do wykonywania pomiarów uziemień oraz większy futerał.

Pomiary impedancji pętli zwarciowej

• Pomiar impedancji prądem rzędu 23A (44A przy napięciu międzyfazowym) - rezystor zwarciowy R_ZW=10Ω
• Zakres napięć pomiarowych: 95...440V, częstotliwości 45...65Hz
• Pomiar impedancji pętli zwarcia z rozdzielczością do 0,01Ω, w instalacjach zabezpieczonych wyłącznikami RCD o I_Δn≥30mA bez ich zadziałania
• Automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego
• Pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodach o długości 1,2m, 5m, 10m, 20m, z ewentualnym wykorzystaniem adapterów gniazd 3-faz (AGT)

Badanie wyłączników różnicowoprądowych typu AC, A i B

• Pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000mA
• Funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zadany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15mA)
• Kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny)
• Pomiar prądu wyzwalania I_A prądem narastającym
• Pomiar czasu zadziałania t_A przy prądach ½I_Δn, 1I_Δn, 2I_Δn i 5I_Δn
• Pomiar napięcia dotykowego UB i rezystancji przewodu ochronnego R_E bez wyzwalania wyłącznika
• Wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów
• Możliwość pomiaru prądu zadziałania I_A oraz rzeczywistego czasu zadziałania tAI przy jednym wyłączeniu RCD
• Pomiary dla napięcia 95...270V

Pomiary rezystancji izolacji

• Napięcia pomiarowe: 50V, 100V, 250V, 500V i 1000V
• Pomiar rezystancji izolacji do 3 GΩ
• Możliwość pomiaru w gnieździe za pomocą adaptera UNI-Schuko
• Zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru
• Samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru
• Automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych przy wykorzystaniu dodatkowego adaptera AutoISO-1000C
• Akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji

Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych

• Pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach
• Pomiar małym prądem z sygnalizacją akustyczną
• Autokalibracja przewodów pomiarowych
• Możliwość stosowania przewodów dowolnej długości

Pomiary rezystancji uziemienia

• Pomiar metodą techniczną 3-przewodową z 2 elektrodami pomocniczymi
• Wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50/60Hz

Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej
Pomiar napięcia, częstotliwości oraz - przy użyciu dodatkowych cęgów - prądu przemiennego, cosφ oraz mocy (czynnej, biernej, pozornej)
Sprawdzanie kolejności faz
Pamięć 990 rekordów (57500 pojedynczych wyników), wyjście USB do komputera PC
Zasilanie z baterii lub akumulatora (opcja)
Przyrząd spełnia wymagania normy PN-EN 61557

Bezpieczeństwo elektryczne

• Rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1 i IEC 61557
• Kategoria pomiarowa: IV 300V wg PN-EN 61010-1
• Stopień ochrony obudowy wg PN-EN 60529: IP54

Pomiar impedancji pętli zwarcia Z_L-PE, Z_L-N, Z_L-L

Pomiar prądem 23/40A - zakres pomiarowy wg PN-EN 61557: 0,13...1999,9Ω (dla przewodu pomiarowego 1,2m):

• Napięcie nominalne: 95...270V (dla Z_L-PE i Z_L-N) oraz 95...440V (dla Z_L-L)
• Częstotliwość: 45...65Hz

Pomiar impedancji pętli zwarcia Z_L-PE w trybie RCD

Pomiar prądem 15mA, zakres pomiarowy wg PN-EN 61557: 0,50...1999,9Ω

• Napięcie nominalne: 95...270V
• Częstotliwość: 45...65Hz

Pomiar rezystancji uziemienia RE

Zakres pomiarowy wg PN-EN 61557-5
0,5Ω…1,99kΩ dla napięcia pomiarowego 50V
0,56Ω…1,99kΩ dla napięcia pomiarowego 25V

Pomiar rezystancji izolacji

Zakres pomiarowy wg PN-EN 61557-2:
- dla U_N = 50V: 50kΩ...250MΩ
- dla U_N = 100V: 100kΩ...500MΩ
- dla U_N = 250V: 250kΩ...1GΩ
- dla U_N = 500V: 500kΩ...2GΩ
- dla U_N = 1000V: 1MΩ...3GΩ

*) nie większy niż zakres pomiarowy dla danego napięcia.
**) podczas pomiarów z użyciem wtyczki UNI-Schuko występuje dodatkowy błąd ±2%.

Wskazania kolejności faz
- Wskazanie kolejności faz: zgodna, niezgodna
- Zakres napięć sieci U_L-L: 100...440V (45...65Hz)
- Wyświetlanie wartości napięć międzyfazowych

- Napięcie na otwartych zaciskach: 4…9V
- Prąd wyjściowy przy R<2Ω: min. 200mA
- Autokalibracja przewodów pomiarowych
- Pomiary dla obu polaryzacji prądu

Pomiary parametrów wyłączników RCD (roboczy zakres napięć 95...270V):

Test wyłączania RCD i pomiar czasu zadziałania tA (dla funkcji pomiarowej tA)

• Dokładność zadawania prądu różnicowego: dla 0,5*I_Δn:-8...0% dla 1*I_Δn, 2*I_Δn, 5*I_Δn: 0...8%

Pomiar prądu zadziałania RCD I_A dla prądu różnicowego sinusoidalnego (typ AC)

• Możliwe rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu upływu (AC)

Pomiar prądu zadziałania RCD I_A dla prądu różnicowego jednokierunkowego oraz jednokierunkowego z podkładem 6mA prądu stałego (typ A)

• Możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu

Pomiar prądu zadziałania RCD I_A dla prądu różnicowego stałego (typ B)

• Możliwy pomiar dla dodatniego lub ujemnego wymuszanego prądu upływu
• I_Δn - wartość znamionowego prądu różnicowego

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Przyrząd spełnia wymagania norm
PN-EN 61010-1 (wymagania ogólne dotyczące bezpieczeństwa)
PN-EN 61010-031 (wymagania szczegółowe dotyczące bezpieczeństwa)
PN-EN 61326 (kompatybilność elektromagnetyczna)
PN-EN 61557-10 (wymagania dla przyrządów wielofunkcyjnych)
PN-HD 60364-6 (wykonywanie pomiarów-sprawdzanie)
PN-HD 60364-4-41 (wykonywanie pomiarów-ochrona przeciwporażeniowa)
PN-EN 04700 (wykonywanie pomiarów-badania odbiorcze)

Wyposażenie

Adapter WS-03 wyzwalający pomiar z wtykiem UNI-Schuko WAADAWS03
Przewód 1,2m żółty zakończony wtykami bananowymi WAPRZ1X2YEBB
Przewód 1,2m niebieski zakończony wtykami bananowymi WAPRZ1X2BUBB
Przewód 1,2m czerwony zakończony wtykami bananowymi WAPRZ1X2REBB
Przewód do transmisji danych USB WAPRZUSB
Ponda ostrzowa czerwona z gniazdem bananowym WASONREOGB1
Sonda ostrzowa niebieska z gniazdem bananowym WASONBUOGB1
Krokodylek żółty K02 WAKROYE20K02
Krokodylek czerwony K02 WAKRORE20K02
Futerał L4 WAFUTL4
Szelki do miernika WAPOZSZEKPL
Pojemnik na baterie LR14 (rozmiar C) WAPOJ1
Komplet baterii
Certyfikat kalibracji

Wyposażenie dodatkowe (odpłatne)

Przewód 5m czerwony zakończony wtykami bananowymi WAPRZ005REBB
Przewód 10m czerwony zakończony wtykami bananowymi WAPRZ010REBB
Przewód 20m czerwony zakończony wtykami bananowymi WAPRZ020REBB
Przewód 15m niebieski na szpuli zakończony wtykami bananowymi WAPRZ015BUBBSZ
Przewód 30m czerwony na szpuli zakończony wtykami bananowymi WAPRZ030REBBSZ
Przewód do ładowania akumulatorów z gniazda zapalniczki samochodowej (12V) WAPRZLAD12SAM
AGT-16P (adapter gniazd trójfazowych) WAADAAGT16P
AGT-32P (adapter gniazd trójfazowych) WAADAAGT32P
AGT-63P (adapter gniazd trójfazowych) WAADAAGT63P
AGT-16C (adapter gniazd trójfazowych) WAADAAGT16C
AGT-32C (adapter gniazd trójfazowych) WAADAAGT32C
AGT-16T (adapter gniazd wysokoprądowych) WAADAAGT16T
AGT-32T (adapter gniazd wysokoprądowych) WAADAAGT32T
Adapter AUTO ISO 1000C WAADAAISO10C
Adapter TWR-1J (adapter do testowania wyłączników RCD) WAADATWR1J
Adapter WS-04 z wtykiem kątowym UNI-Schuko WAADAWS04
Rozdzielacz fazy AC-16 WAADAAC16
Sonda ostrzowa żółta z gniazdem bananowym WASONG80
Sonda do wbijania w grunt (30cm) WASONG30
Sonda do wbijania w grunt (80cm) WASONYEOGB1
Futerał L3 do sond 80cm WAFUTL3
Cęgi odbiorcze C-3 (śr. 52 mm) wtyk okrągły WACEGC3OKR
Akumulator Ni-MH 4,8V 4,2Ah WAAKU07
Komplet do ładowania akumulatora MPI-520 (zasilacz + akumulator) WAKPLLADMPI520
Krokodylek niebieski K02 WAKROBU20K02
Zacisk imadełkowy WAZACIMA1
Szpula do nawinięcia przewodu pomiarowego WAPOZSZP1
Zasilacz do ładowania akumulatorów Z7 WAZASZ7
Przewód sieciowy do zasilacza WAPRZLAD230
Program do tworzenia protokołów pomiarowych „SONEL Pomiary Elektryczne PE5” WAPROSONPE5
Program do tworzenia szkiców, schematów instalacji elektrycznych „SONEL Schematic” WAPROSCHEM
Program do tworzenia kalkulacji pomiarów „SONEL PE Kalkulacje” WAPROKALK
Klucz sprzętowy USB do programów WAADAKEY1
