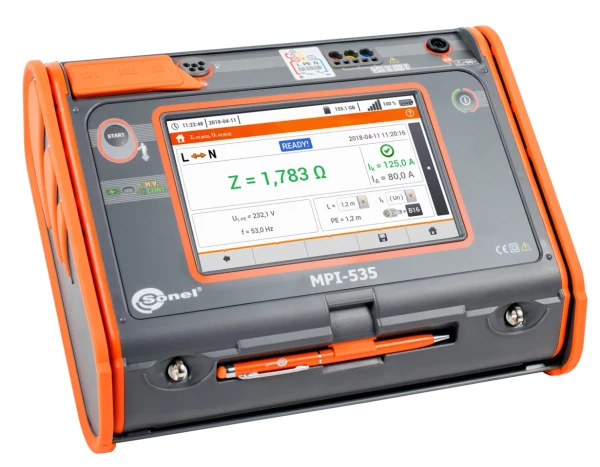

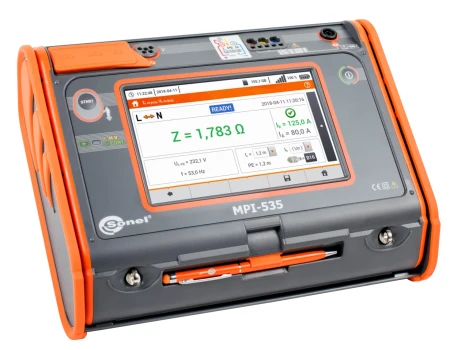

MPI-535 Wielofunkcyjny miernik parametrów instalacji elektrycznych

Miernik MPI-535 przeznaczony jest do sprawdzania instalacji elektrycznych domowych i przemysłowych. Pomiary jakie można wykonać za pomocą urządzenia dają wyniki decydujące o bezpieczeństwie instalacji. Przyrząd pozwala na wykonanie zestawu pomiarów parametrów ochrony przeciwporażeniowej za pomocą jednego uniwersalnego urządzenia.

Znacząca automatyzacja pomiarów miernika umożliwia badanie działania wyłączników różnicowoprądowych w trybie Auto, jak również w zaprogramowanych sekwencjach pomiarowych (tzw. autotestach), które można także rozszerzać o sekwencje własne. Automatyczny pomiar rezystancji izolacji przewodów 3-, 4- i 5-przewodowych możliwy jest po zastosowaniu dodatkowego adaptera AutoISO-1000C.

Maksymalna funkcjonalność w minimalnej cenie

Największy ekran dotykowy na rynku (7”) – niezwykła ergonomia i łatwość obsługi
Wymienna karta pamięci microSD – łatwe zwiększenie pojemności pamięci
Bateria Li-Ion – dłuższa praca miernika
Pomiar wszystkich parametrów związanych z uziemieniem i ochroną przeciwporażeniową – jedno urządzenie zamiast kilku
Szybki pomiar impedancji pętli zwarcia w sieciach zabezpieczonych RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
Pomiary automatyczne – możliwość wykonywania pomiarów automatycznych w sekwencji – pomiary uproszczone
Szybka droga od pomiarów do raportu – oszczędność czasu
Cechy

Miernik oferuje szeroką gamę funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając jednocześnie równie dobrą dokładność.

MPI-535 można stosować do wszelkich pomiarów przy uruchamianiu instalacji elektrycznych zgodnie z obowiązującymi przepisami:

impedancja pętli zwarcia (również w obwodach zabezpieczonych wyłącznikami RCD),
parametry RCD,
rezystancja izolacji,
rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
ciągłość połączeń ochronnych i wyrównawczych,
pomiar natężenia światła,
badanie kolejności faz,
test kierunku obrotów silnika.
Automatyczny test bezpieczeństwa instalacji

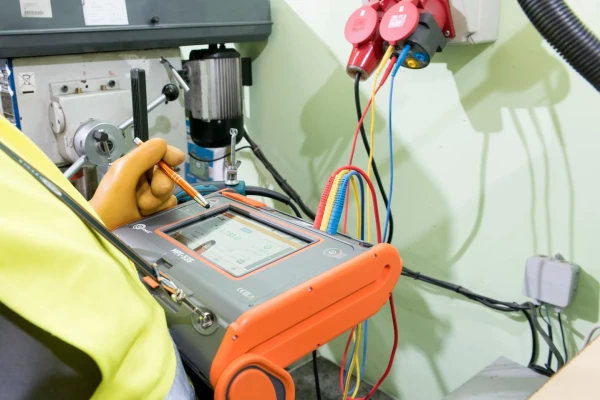

MPI-535 umożliwia kontrolę bezpieczeństwa instalacji elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych. Pomiary można łatwo zautomatyzować za pomocą:

tryb automatyczny testów wyłączników różnicowoprądowych (RCD),
pomiary automatyczne – dowolnie konfigurowalne sekwencje pomiarowe,
Adapter AutoISO-1000C do automatycznego pomiaru rezystancji izolacji kabli 3-, 4- i 5-żyłowych, bez konieczności przełączania.
Łatwość czytania

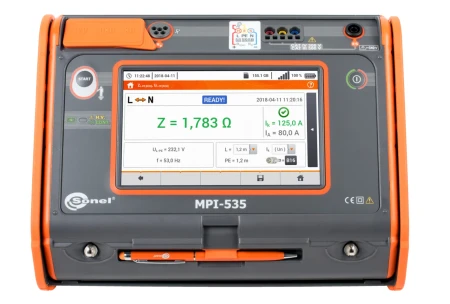

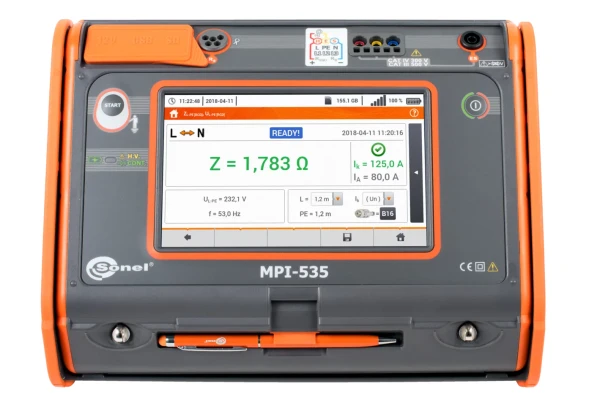

Urządzenie wyposażone jest w kolorowy ekran dotykowy TFT LCD o rozdzielczości 800x480 pikseli i przekątnej 7”, który pozwala na wygodną obsługę oraz łatwy odczyt parametrów i naniesionych przebiegów. Taki rozmiar ekranu umożliwia wyświetlenie większej ilości informacji dostępnych w dowolnym momencie użytkowania. Interfejs jest widoczny w każdych warunkach – także dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik umożliwia pracę także w rękawicach dielektrycznych.

Wbudowany system pomocy

Urządzenie posiada wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko sprawdzisz i upewnisz się jak podłączyć się do danego systemu w zależności od rodzaju wykonywanego pomiaru.

Zwiększona odporność na warunki środowiskowe

Miernik doskonale poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłu i wody zapewnia unikalna obudowa o stopniu ochrony IP51. Jest odporny na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w łatwy sposób zabezpieczyć ekran dotykowy poprzez osłonę za pomocą osłony miernika. Oprócz tego, że chroni przed uszkodzeniami, pozwala także na wygodne przenoszenie i używanie urządzenia w różnych pozycjach.

Komunikacja i oprogramowanie

Bardzo mocną cechą urządzenia jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Dane pomiarowe można łatwo przesłać do komputera poprzez port USB, wymienną kartę pamięci SD lub komunikację bezprzewodową (Bluetooth, Wi-Fi).

W celu wygenerowania raportu z pomiarów dla ochrony przeciwporażeniowej należy skorzystać z programu Sonel Reports PLUS. Zapisanie pobranych danych do najprostszych formatów i wydruk umożliwia darmowy program Sonel Reader.

Akcesoria standardowe

Krokodylek 1 kV 20 A czerwony / niebieski / żółty
WAKRORE20K02
WAKROBU20K02
WAKROYE20K02

Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / żółta
WASONREOGB1
WASONBUOGB1
WASONYEOGB1

Przewód 1,2 m (wtyki bananowe) czerwony / niebieski / żółty
WAPRZ1X2REBB
WAPRZ1X2BUBB
WAPRZ1X2YEBB

Przewód Uni-Schuko z wyzwalaniem pomiaru (CAT III 300 V) WAADAWS03

Przewód interfejsu USB WAPRZUSB Przewód pomiarowy na szpuli do pomiaru uziemień 15 m / 30 m
WAPRZ015BUBBSZ
WAPRZ030REBBSZ

Przewód do zasilania 230 V (wtyk IEC C7) WAPRZLAD230
Zasilacz do mierników (typ Z7) WAZASZ7
Pojemnik z akumulatorem Li-Ion 11,1 V 3,4 Ah WAAKU15
Futerał L2 WAFUTL2
Szelki do miernika (typ L-2) WAPOZSZEKPL
2x sonda 30 cm do wbijania w grunt WASONG30
Certyfikat kalibracji
