MPI-536 Wielofunkcyjny miernik parametrów instalacji elektrycznych

  • promocja
Dostępność: dostępny
Wysyłka w: 24 godziny
Cena brutto: 9 490,00 zł

Cena regularna: 11 611,20 zł

9490.00
Cena netto: 7 715,45 zł

Cena regularna: 9 440,00 zł

ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: SONEL
Kod produktu: WMPLMPI536

Opis

MPI-536  Wielofunkcyjny miernik parametrów instalacji elektrycznych



Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-536 przeznaczony jest do sprawdzania domowych i przemysło­wych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji. Umożliwia to pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uni­wersalnego urządzenia.

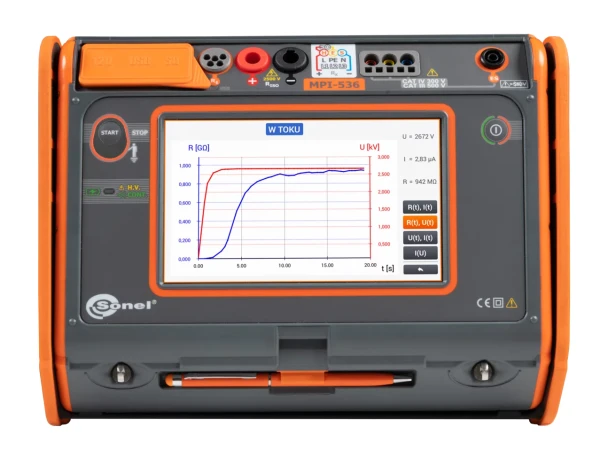

W zakresie kontroli rezystancji izolacji Sonel MPI-536 posiada bardzo szerokie możliwości – jego maksymalne napięcie pomiarowe wynosi aż 2500 V. Diagnostykę izolacji wspomagają wykresy R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U), dostępne zarówno po, jak i w trakcie wykonywania pomiaru. Ponadto przyrząd wylicza współczynniki absorpcji oraz współczynniki temperaturowe. Dodatkowo Sonel MPI-536 umożliwia automatyczny pomiar rezystancji izolacji przewodów lub kabli 3-, 4- lub 5- żyłowych przy wykorzystaniu opcjonalnego adaptera AutoISO-2500.

Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowo-prądowych w trybie Auto, a także wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. au­totesty), które można również rozbudowywać o własne sekwencje.

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-536 przeznaczony jest do sprawdzania domowych i przemysło­wych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji. Umożliwia to pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uni­wersalnego urządzenia.

W zakresie kontroli rezystancji izolacji Sonel MPI-536 posiada bardzo szerokie możliwości – jego maksymalne napięcie pomiarowe wynosi aż 2500 V. Diagnostykę izolacji wspomagają wykresy R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U), dostępne zarówno po, jak i w trakcie wykonywania pomiaru. Ponadto przyrząd wylicza współczynniki absorpcji oraz współczynniki temperaturowe. Dodatkowo Sonel MPI-536 umożliwia automatyczny pomiar rezystancji izolacji przewodów lub kabli 3-, 4- lub 5- żyłowych przy wykorzystaniu opcjonalnego adaptera AutoISO-2500.

Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowo-prądowych w trybie Auto, a także wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. au­totesty), które można również rozbudowywać o własne sekwencje.

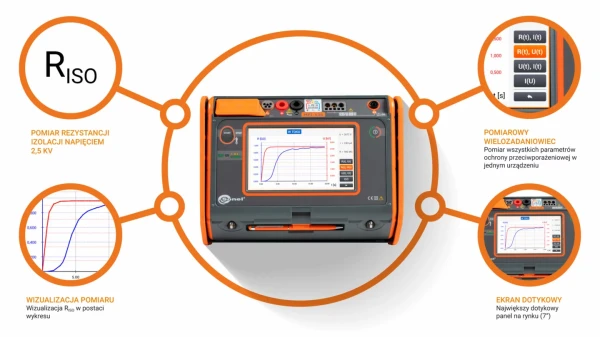

Specjalista od rezystancji izolacji

  • Pomiar rezystancji izolacji napięciem 2,5 kV
  • Wizualizacja RISO w postaci wykresu
  • Największy (7”)  dotykowy panel na rynku – niezwykła ergonomia i łatwość obsługi
  • Wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
  • Akumulator Li-Ion – dłuższe działanie miernika
  • Pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
  • Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
  • Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
  • Szybka ścieżka od pomiarów do raportu – oszczędność czasu

Cechy

Miernik charakteryzuje się szerokimi możliwościami w dziedzinie funkcjonalności. Łączy w sobie możliwości pomiarowe kilku urządzeń, zapewniając przy tym równie dobrą dokładność.

Przyrządem można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:

  • impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD),
  • parametry wyłączników RCD,

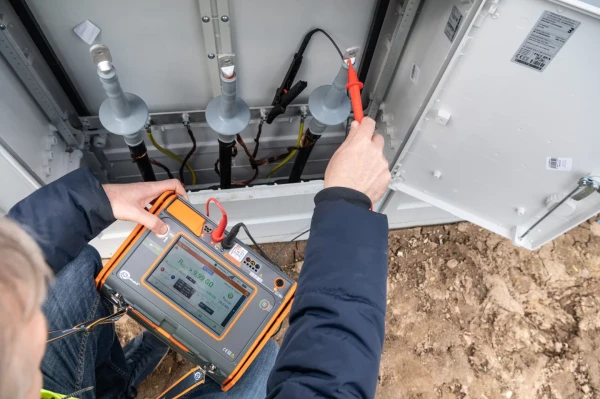

  • rezystancja izolacji,
  • rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu),
  • ciągłość połączeń ochronnych i wyrównawczych,
  • natężenie oświetlenia,
  • test kolejności faz,

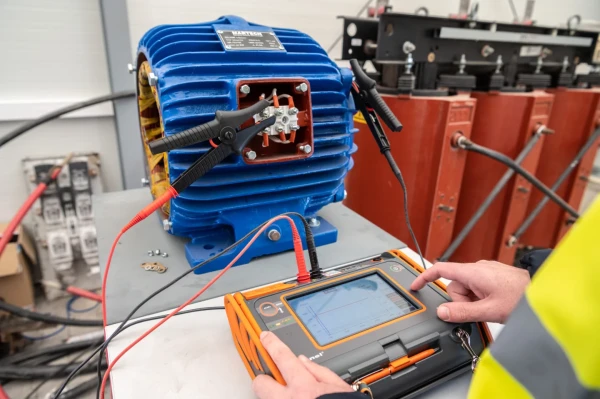

  • test kierunku obrotów silnika.

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

  • badanie wyłączników różnicowoprądowych w trybie Auto,
  • autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe,

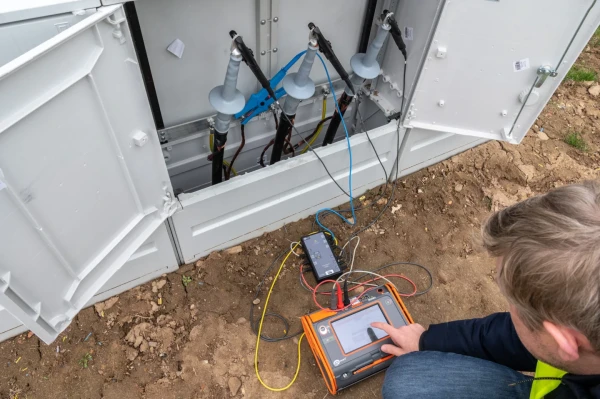

  • wykorzystanie adaptera AutoISO-2500 do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych.

Łatwość odczytu

Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800x480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach dielektrycznych.

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Podwyższona odporność na warunki środowiskowe

Miernik świetnie poradzi sobie w trudnych warunkach środowiskowych. Ochronę przed wnikaniem pyłów i wody zapewnia unikalna obudowa o poziomie szczelności IP51. Jest ona wytrzymała na uszkodzenia mechaniczne, a specjalna konstrukcja pozwala w prosty sposób zabezpieczyć wyświetlacz dotykowy poprzez przesuniecie pokrywy miernika. Oprócz tego, że chroni ona przed uszkodzeniem, to również pozwala na wygodne przenoszenie i użytkowanie urządzenia w różnych pozycjach.

Komunikacja i oprogramowanie

Atutem przyrządu jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth*, Wi-Fi) można przenieść dane pomiarowe do komputera.

W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader.

  • Specyfikacja

    Funkcje pomiarowe Zakres pomiarowy Zakres wyświetlania Rozdzielczość Dokładność
    Impedancja pętli zwarcia
    Pętla zwarcia ZL-PE, ZL-N, ZL-L 0,13 Ω…1999,9 Ω wg IEC 61557 0,00 Ω…1999 Ω od 0,01 Ω ±(5% w.m. + 30 cyfr)
    Pętla zwarcia ZL-PE w trybie RCD od 0,50 Ω…1999 Ω wg IEC 61557 0,00 Ω…1999 Ω od 0,01 Ω od ±(6% w.m. + 5 cyfr)
    Pomiary parametrów wyłączników RCD
    Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
    RCD ogólnego typu i krótkozwłoczny 0 ms…300 ms 0 ms…300 ms 1 ms od ±(2% w.m. + 2 cyfry)
    RCD selektywny 0 ms…500 ms 0 ms…500 ms 1 ms od ±(2% w.m. + 2 cyfry)
    Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,2 IΔn…2,0 IΔn
    dla prądu różnicowego sinusoidalnego (typ AC) 3,3 mA…1000 mA 3,3 mA…1000 mA od 0,1 mA ±5% IΔn
    dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A) 3,5 mA…700 mA 3,5 mA…700 mA od 0,1 mA ±10% IΔn
    dla prądu różnicowego stałego (typ B) 2,0 mA…1000 mA 2,0 mA…1000 mA od 0,1 mA ±10% IΔn
    Rezystancja uziemienia
    Metoda 3- i 4-przewodowa od 0,50 Ω…1,99 kΩ wg IEC 61557-5 0,00 Ω…1,99 kΩ od 0,01 Ω od ±(2% w.m. + 3 cyfry)
    Metoda 3-przewodowa + cęgi 0,00 Ω…1,99 kΩ 0,00 Ω…1,99 kΩ od 0,01 Ω od ±(2% w.m. + 4 cyfry)
    Metoda 2-cęgowa 0,00 Ω…99,9 kΩ 0,00 Ω…99,9 kΩ od 0,01 Ω od ±(10% w.m. + 4 cyfry)
    Rezystywność gruntu 0,0 Ω m…99,9 kΩm 0,0 Ωm…99,9 kΩm od 0,1 Ωm Zależna od dokładności pomiaru RE
    Rezystancja izolacji
    Napięcie pomiarowe 10 V 10 kΩ…9,99 MΩ wg IEC 61557-2 0 kΩ…9,99 MΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
    Napięcie pomiarowe 50 V 50 kΩ…250 MΩ wg IEC 61557-2 0 kΩ…250 MΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
    Napięcie pomiarowe 100 V 100 kΩ…500 MΩ wg IEC 61557-2 0 kΩ…500 MΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
    Napięcie pomiarowe 250 V 250 kΩ…999 MΩ wg IEC 61557-2 0 kΩ…999 MΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
    Napięcie pomiarowe 500 V 500 kΩ…2,00 GΩ wg IEC 61557-2 0 kΩ…2,00 GΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
    Napięcie pomiarowe 1000 V 1000 kΩ…3,00 GΩ wg IEC 61557-2 0 kΩ…3,00 GΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
    Napięcie pomiarowe 1500 V 1500 kΩ…5,00 GΩ wg IEC 61557-2 0 kΩ…5,00 GΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
    Napięcie pomiarowe 2500 V 2500 kΩ…9,99 GΩ wg IEC 61557-2 0 kΩ…9,99 GΩ od 1 kΩ od ±(3% w.m. + 8 cyfr)
    Rezystancja przewodów ochronnych i wyrównawczych
    Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA 0,12 Ω…400 Ω wg IEC 61557-4 0,00 Ω…400 Ω od 0,01 Ω ±(2% w.m. + 3 cyfry)
    Pomiar rezystancji małym prądem 0,0 Ω…1999 Ω 0,0 Ω…1999 Ω od 0,1 Ω ±(3% w.m. + 3 cyfry)
    Natężenie oświetlenia
    Pomiar w luksach (lx) 0 lx…399,9 klx 0 lx…399,9 klx od 0,001 lx od ±(2% w.m. + 5 cyfr)
    Pomiar w stopokandelach (fc) 0 fc…39,99 kfc 0 fc…39,99 kfc od 0,001 fc od ±(2% w.m. + 5 cyfr)
    Wskazania kolejności faz zgodna, przeciwna, napięcie UL-L: 95 V…500 V (45 Hz…65 Hz)



    "w.m" - wartość mierzona



Akcesoria standardowe

Krokodylek 1 kV 20 A czerwony /niebieski / żółty WAPRZ1X2REBB WAPRZ1X2BUBB WAPRZ1X2YEBB
Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona/ niebieska / żółta WASONREOGB1 WASONBUOGB1 WASONYEOGB1
Sonda ostrzowa 5 kV (gniazdo bananowe) czerwona WASONREOGB2
Przewód 1,2 m 1 kV (wtyki bananowe) czerwony / niebieski / żółty
Krokodylek 11 kV 32 A czarny WAKROBL32K09
Przewód 1,8 m 5 kV (wtyki bananowe) czerwony / czarny ekranowany WAPRZ1X8REBB WAPRZ1X8BLBB
Przewód Uni-Schuko z wyzwalaniem pomiaru (CAT III 300 V) WAADAWS03
Przewód interfejsu USB WAPRZUSB
Przewód pomiarowy na szpuli do pomiaru uziemień 15 m / 30 m WAPRZ015BUBBSZ WAPRZ030REBBSZ
Futerał L2 WAFUTL2
Szelki do miernika (typ L-2) WAPOZSZEKPL
2x sonda 30 cm do wbijania w grunt WASONG30
Zasilanie Przewód do zasilania 230 V (wtyk IEC C7) WAPRZLAD230
Zasilacz do mierników (typ Z) WAZASZ7
Przewód interfejsu USB WAPRZUSB
Certyfikat kalibracji
