MPI-540 PVS Solar (bez cęgów F-3A) Wielofunkcyjny miernik parametrów instalacji elektrycznych i fotowoltaicznych

SONEL - MPI-540-PVS Solar WIELOFUNKCYJNY MIERNIK PARAMETRÓW INSTALACJI

Wielofunkcyjny miernik parametrów instalacji elektrycznej i fotowoltaicznej bez cęgów elastycznych i zestawem do pomiaru nasłonecznienia

ZESTAW SONEL MPI-540-PVS + IRM-1

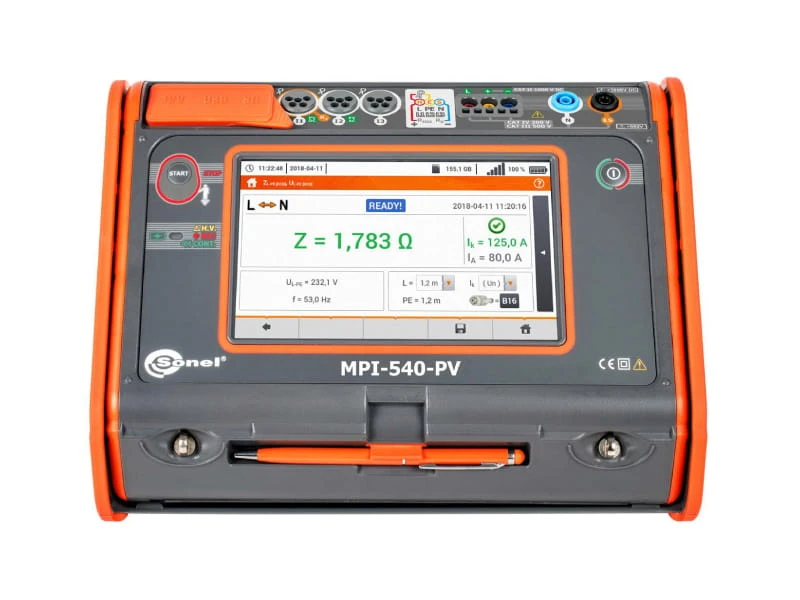

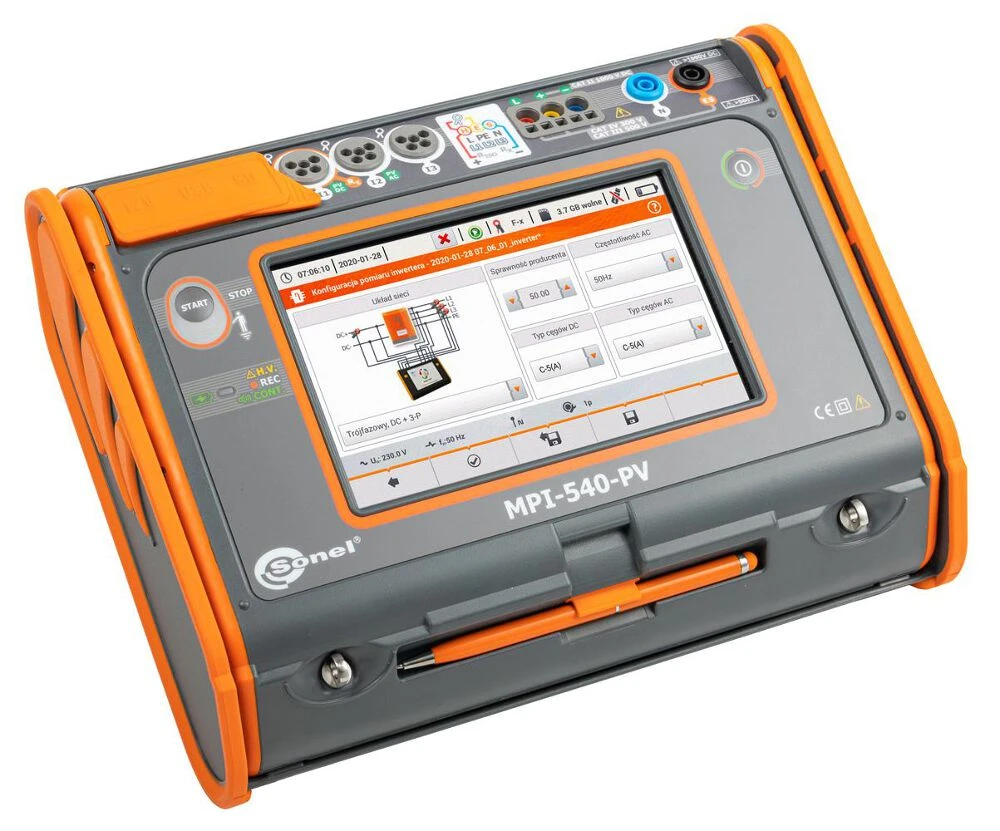

1. Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540-PV

Wielofunkcyjny miernik parametrów instalacji elektrycznych Sonel MPI-540-PV to zaawansowane narzędzie stworzone w szczególności do mierzenia parametrów instalacji fotowoltaicznych. Z pomocą jednego urządzenia możliwe jest wykonanie całego szeregu badań po stronie DC i AC zgodnie z wytycznymi normy PN-EN 62446. Ponadto Sonel MPI-540-PV służy również do przeprowadzania wszystkich pomiarów służących do określenia stanu bezpieczeństwa domowych, jak i przemysłowych instalacji elektrycznych. Prezentowany miernik to urządzenie o zaawansowanych możliwościach, dedykowane specjalistom działającym w branży instalacyjnej oraz elektrycznej.

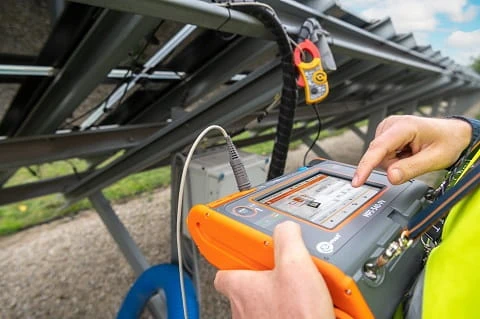

W trakcie pomiaru parametrów instalacji fotowoltaicznej, miernik automatyczne przelicza parametry do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Po przeniesieniu danych zachowanych w pamięci miernika do programu Sonel PE6, możliwe jest wygenerowanie raportu z badań parametrów instalacji fotowoltaicznych.

Z myślą o automatyzacji pomiarów, miernik Sonel MPI-540-PV został dodatkowo wzbogacony o funkcję badania wyłączników różnicowo-prądowych w trybie Auto. Przyrząd posiada również wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można w razie potrzeby rozbudowywać o własne sekwencje. Możliwości oraz funkcjonalność miernika dodatkowo powiększy odpowiednio dobrane akcesorium dodatkowe, np. w postaci adaptera AutoISO-1000C, który umożliwia wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych.

2. Miernik nasłonecznienia oraz temperatury Sonel IRM-1

IRM-1, choć niewielki, jest niezastąpiony podczas badań instalacji PV. Mierząc wartości nasłonecznienia oraz temperaturę paneli i otoczenia, dostarcza niezbędnych danych do przeliczenia wyników na warunki STC. Wbudowany rejestrator z pamięcią 5000 rekordów umożliwia wykorzystanie przyrządu jako narzędzia w procesie projektowania instalacji PV, a także do diagnozowania problemów z zacienieniem paneli.

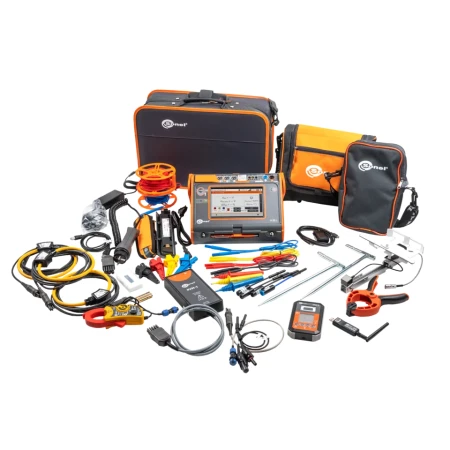

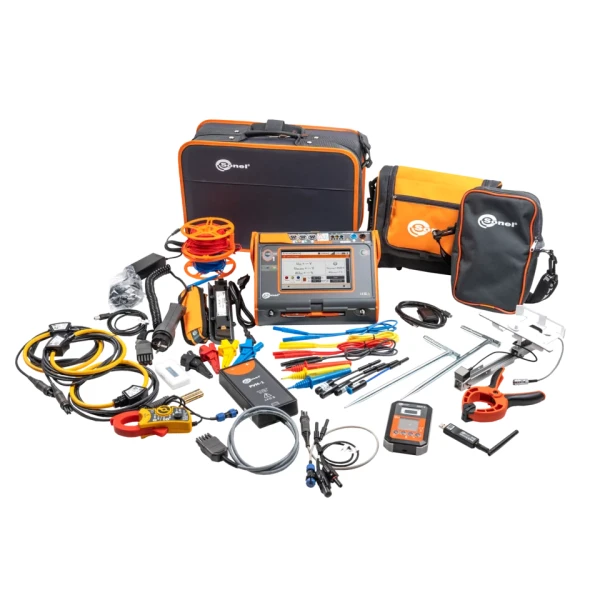

Wyposażenie miernika MPI 540 PVS solar

• IRM-1 MPI Zestaw do pomiaru nasłonecznienia NR KAT. WMPLIRM1MPI (IRM-1 Miernik nasłonecznienia oraz temperatury NR KAT. WMPLIRM1 1 szt., Z-24 Zasilacz 5 V z wyjściem USB 2.0 NR KAT. WAZASZ24 1 szt., M-14 Futerał NR KAT. WAFUTM14 1 szt., Zestaw montażowo-pomiarowy do IRM-1(z wtykiem cyfrowym) NR KAT. WASONTPVCKPL 1 szt., LORA-S1 Adapter USB do transmisji danych LoRa NR KAT. WAADAUSBLORA 1 szt.)

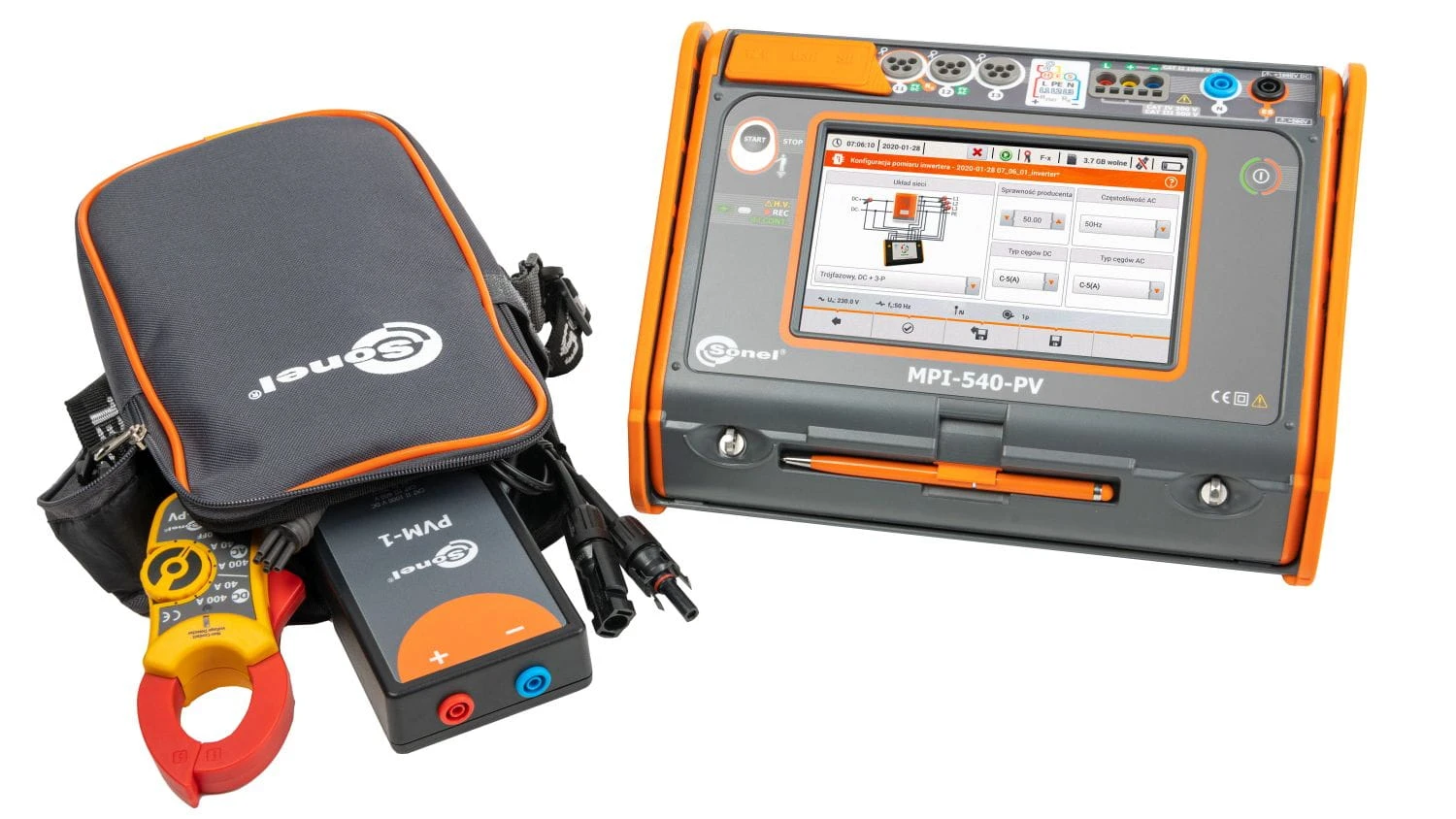

• Adapter PVM-1 (tylko MPI-540-PV) - WAADAPVM1
• Adapter MC4-gniazda bananowe (komplet) - WAADAMC4
• Przewód Uni-Schuko z wyzwalaniem pomiaru (CAT III 300 V) - WAADAWS03
• Cęgi pomiarowe C-PV - WACEGCPVOKR
• Adapter do cęgów C-PV - WAADACPV
• Przewód 1,2 m (wtyki bananowe) czarny / czerwony / niebieski / żółty - WAPRZ1X2BLBB, WAPRZ1X2REBB, WAPRZ1X2BUBB, WAPRZ1X2YEBB
• Krokodylek 1 kV 20 A czarny / czerwony /niebieski / żółty - WAKROBL20K01, WAKRORE20K02, WAKROBU20K02, WAKROYE20K02
• Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska / żółta - WASONREOGB1, WASONBUOGB1, WASONYEOGB1
• Przewód pomiarowy 15 m na szpuli do pomiaru uziemień - WAPRZ015BUBBSZ
• Przewód pomiarowy 30 m na szpuli do pomiaru uziemień - WAPRZ030REBBSZ
• 2x sonda 30 cm do wbijania w grunt - WASONG30
• 4x adapter do złączy szynowej z gwintem M4/M6 - WAADAM4M6
• Przewód interfejsu USB - WAPRZUSB
• Karta microSD 4 GB
• Przewód do zasilania 230 V (wtyk IEC C7) - WAPRZLAD230
• Zasilacz do mierników (typ Z7) - WAZASZ7
• Przewód do ładowania akumulatora z gniazda samochodowego - WAPRZLAD12SAM
• Pojemnik z akumulatorem Li-Ion 11,1 V 3,4 Ah - WAAKU15
• Szelki do miernika (typ L-2) - WAPOZSZEKPL
• M-14 Futerał NR KAT. WAFUTM14 1 szt.
• M-13 Futerał NR KAT. WAFUTM13 1 szt.
• Futerał L2 - WAFUTL2
• Certyfikat kalibracji
