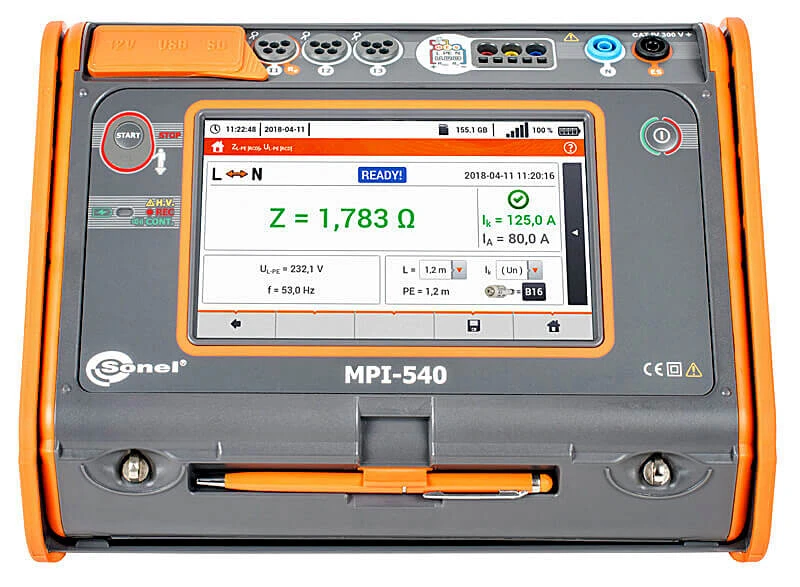

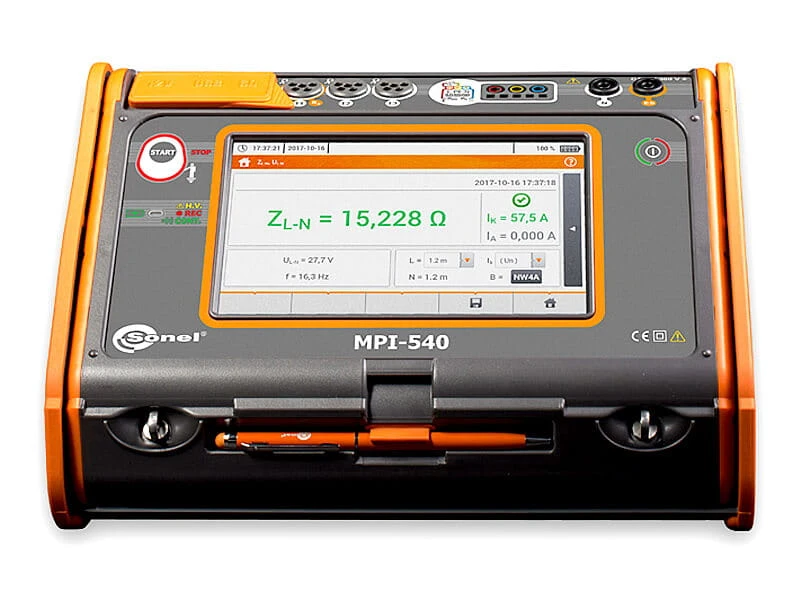

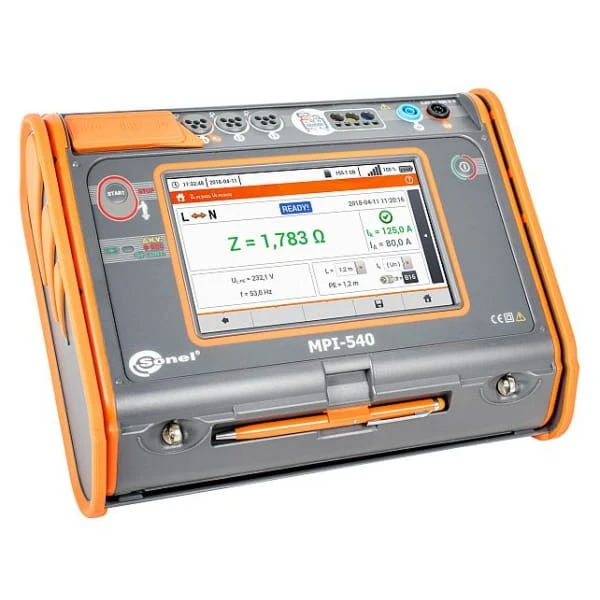

MPI 540 Wielofunkcyjny miernik parametrów instalacji elektrycznych z cęgami F-3A (3 szt) SONEL
Cena regularna:
15 245,85 zł
Cena regularna:
12 395,00 zł
towar niedostępny

Opis
Miernik MPI-540 przeznaczony jest do sprawdzania domowych i przemysłowych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji. Dodatkowo użytkownik ma możliwość rejestracji parametrów sieci elektrycznych znajdujących się na tych obiektach. Umożliwia to kontrolę jakości energii elektrycznej, oraz pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uniwersalnego urządzenia.
Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowo-prądowych w trybie Auto, a także wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można również rozbudowywać o własne sekwencje. Wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych umożliwi adapter AUTO ISO-1000C.
Miernik Sonel MPI-540 przeznaczony jest do sprawdzania domowych i przemysłowych instalacji elektrycznych. Za pomocą przyrządu można wykonać pomiary, których wyniki określają stan bezpieczeństwa instalacji. Dodatkowo użytkownik ma możliwość rejestracji parametrów sieci elektrycznych znajdujących się na tych obiektach. Umożliwia to kontrolę jakości energii elektrycznej, oraz pomiar parametrów ochrony przeciwporażeniowej przy użyciu jednego uniwersalnego urządzenia.
Znaczne zautomatyzowanie pomiarów umożliwia funkcja badania wyłączników różnicowo-prądowych w trybie Auto, a także wstępnie zaprogramowane przez producenta sekwencje pomiarowe (tzw. autotesty), które można również rozbudowywać o własne sekwencje. Wykonanie w sposób automatyczny pomiarów rezystancji izolacji przewodów 3-, 4-, oraz 5-żyłowych umożliwi adapter AUTO ISO-1000C.
Więcej niż miernik wielofunkcyjny:
- największy dotykowy panel na rynku (7”) – niezwykła ergonomia i łatwość obsługi
- wyjmowana karta microSD – łatwe zwiększenie pojemności pamięci
- akumulator Li-Ion – dłuższe działanie miernika
- pomiar wszystkich parametrów ochrony przeciwporażeniowej – jeden przyrząd zamiast kilku
- szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
- autotesty - możliwość wykonywania automatycznych pomiarów w sekwencji* - uproszczenie pomiarów
- szybka ścieżka od pomiarów do raportu – oszczędność czasu

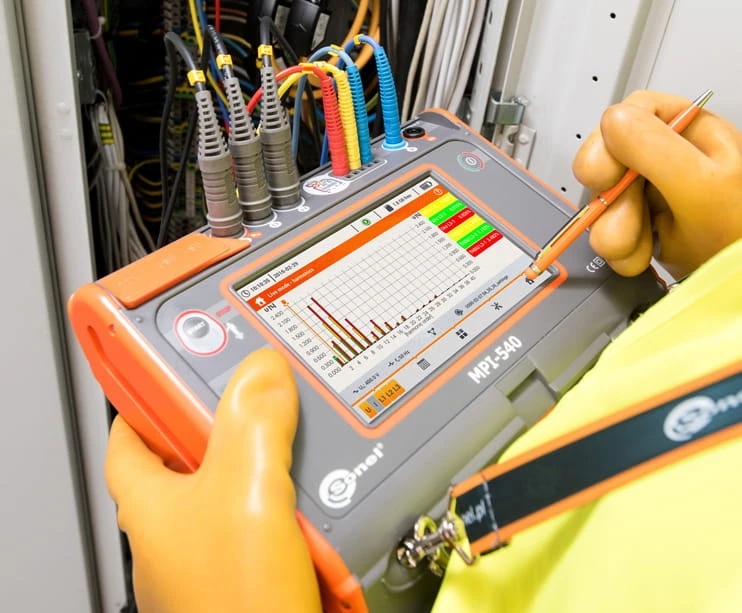

- trójfazowy rejestrator parametrów sieci elektro-energetycznych – podstawowa diagnostyka jakości zasilania
- odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
- parametry mierzone w klasie S normy EN 61000-4-30 – duża dokładność pomiarów
- kalkulator strat energii - szybka diagnoza potencjalnych oszczędności
Przyrządem tym można wykonać wszystkie pomiary w odbiorczych instalacjach elektrycznych zgodnie z obowiązującymi przepisami:
- impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD)
- parametry wyłączników RCD
- rezystancja izolacji
- rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu)
- ciągłość połączeń ochronnych i wyrównawczych
- pomiar oświetlenia
- test kolejności faz
- test kierunku obrotów silnika
Przyrząd może rejestrować parametry sieci elektro-energetycznych 50/60 Hz w klasie S normy EN 61000-4-30:
- napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V,
- prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych)
- częstotliwość w zakresie 40 Hz – 70 Hz
- moc czynna (P), bierna (Q), pozorna (S)
- współczynnik mocy (PF), cosφ
- harmoniczne (do 40-tej w napięciu i prądzie)
- współczynnik zniekształceń harmonicznych THD dla prądu i napięcia
Pomiar prądem 23/40 A - zakres pomiarowy wg IEC 61557: 0,13...1999,9 Ω (dla przewodu pomiarowego 1,2 m):
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,000...19,999 Ω | 0,001 Ω | ±(5% m.v. + 30 cyfr) |
20,00...199,99 Ω | 0,01 Ω | ±(5% m.v. + 30 cyfr) |
200,0...1999,9 Ω | 0,1 Ω | ±(5% m.v. + 30 cyfr) |
- napięcie nominalne: 95...270 V (dla ZL-PE i ZL-N) oraz 95...440 V (dla ZL-L)
- częstotliwość: 45...65 Hz
Pomiar prądem 15 mA, zakres pomiarowy wg IEC 61557: 0,50...1999 Ω
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00...19,99 Ω | 0,01 Ω | ±(6% m.v. + 10 cyfr) |
20,0...199,9 Ω | 0,1 Ω | ±(6% m.v. + 5 cyfr) |
200...1999 Ω | 1 Ω | ±(6% m.v. + 5 cyfr) |
- napięcie nominalne: 95...270 V
- częstotliwość: 45...65 Hz
Zakres pomiarowy wg IEC 61557-5:
0,50 Ω…1,99 kΩ dla napięcia pomiarowego 50 V
0,56 Ω…1,99 kΩ dla napięcia pomiarowego 25 V
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00...9,99 Ω | 0,01 Ω | ±(2% m.v. + 4 cyfry) |
10,0...99,9 Ω | 0,1 Ω | ±(2% m.v. + 3 cyfry) |
100...999 Ω | 1 Ω | ±(2% m.v. + 3 cyfry) |
1,00...1,99 kΩ | 0,01 kΩ | ±(2% m.v. + 3 cyfry) |
- prąd pomiarowy: 20 mA, sinusoidalny RMS 125 Hz (dla fn = 50 Hz) i 150 Hz (dla fn = 60 Hz)
- blokowanie pomiaru przy napięciu zakłócającym UN > 24 Vdla prądu różnicowego sinusoidalnego
- maksymalna rezystancja elektrod pomocniczych 50 kΩ
Selektywny pomiar rezystancji uziemienia z cęgami (3p + cęgi)
Zakres pomiarowy wg IEC 61557-5: 1 Ω…1,99 kΩ
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00...9,99 Ω | 0,01 Ω | ±(2% m.v. + 4 cyfry) |
10,0...99,9 Ω | 0,1 Ω | ±(2% m.v. + 4 cyfry) |
100...999 Ω | 1 Ω | ±(2% m.v. + 4 cyfry) |
1,00...1,99 kΩ | 0,01 kΩ | ±(2% m.v. + 4 cyfry) |
- pomiar z dodatkowymi cęgami prądowymi
- zakres pomiaru prądu zakłócającego do 9,99 A
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00...9,99 Ω | 0,01 Ω | ±(10% m.v. + 4 cyfry) |
10,0...19,9 Ω | 0,1 Ω | ±(10% m.v. + 4 cyfry) |
20,0...99,9 Ω | 0,1 Ω | ±(20% m.v. + 4 cyfry) |
- pomiar z cęgami nadawczymi i odbiorczymi
- zakres pomiaru prądu zakłócającego do 9,99 A
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00...9,99 Ω | 0,01 Ω | ±(2% m.v. + 4 cyfry) |
10,0...99,9 Ω | 0,1 Ω | ±(2% m.v. + 4 cyfry) |
100...999 Ω | 1 Ω | ±(2% m.v. + 4 cyfry) |
1,00...1,99 kΩ | 0,01 kΩ | ±(2% m.v. + 4 cyfry) |
- pomiar metodą Wennera
- możliwość ustawienia odległości w metrach lub stopach
- wybór odległości 1...30 m (1...90 stóp)
Wskazania kolejności faz
- wskazanie kolejności faz: zgodna, niezgodna
- zakres napięć sieci UL-L: 100...500 V (45...65 Hz)
- wyświetlanie wartości napięć międzyfazowych
Pomiary parametrów wyłączników RCD (roboczy zakres napięć 95...270 V):
Test wyłączania RCD i pomiar czasu zadziałania tA (dla funkcji pomiarowej tA)
Typ RCD | Krotność | Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|---|---|
Ogólnego typu i krótkozwłoczny | 0,5*IΔn | 0...300 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
Ogólnego typu i krótkozwłoczny | 1*IΔn | 0...300 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
Ogólnego typu i krótkozwłoczny | 2*IΔn | 0...150 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
Ogólnego typu i krótkozwłoczny | 5*IΔn | 0...40 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
Selektywny | 0,5*IΔn | 0...500 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
Selektywny | 1*IΔn | 0...200 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
Selektywny | 2*IΔn | 0...200 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
Selektywny | 5*IΔn | 0...150 ms | 1 ms | ±(2% w.m. + 2 cyfry) (dla RCD o IΔn = 10 mA i pomiaru 0,5xIΔn błąd: ±(2% w.m. + 3 cyfry) |
- dokładność zadawania prądu różnicowego: dla 0,5*IΔn: -8...0% dla 1*IΔn, 2*IΔn, 5*IΔn: 0...8%
Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
---|---|---|---|---|
10 mA | 3,3...10,0 mA | 0,1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
30 mA | 9,0...30,0 mA | 0,1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
100 mA | 33...100 mA | 1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
300 mA | 90...300 mA | 1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
500 mA | 150...500 mA | 1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
1000 mA | 330...1000 mA | 1 mA | 0,3 x IΔn...1,0 x IΔn | ± 5% IΔn |
- możliwe rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu upływu (AC)
Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
---|---|---|---|---|
10 mA | 3,5...20,0 mA | 0,1 mA | 0,35 x IΔn...2,0 x IΔn | ± 10% IΔn |
30 mA | 10,5...42,0 mA | 0,1 mA | 0,35 x IΔn...1,4 x IΔn | ± 10% IΔn |
100 mA | 35...140 mA | 1 mA | 0,35 x IΔn...1,4 x IΔn | ± 10% IΔn |
300 mA | 105...420 mA | 1 mA | 0,35 x IΔn...1,4 x IΔn | ± 10% IΔn |
500 mA | 175...700 mA | 1 mA | 0,35 x IΔn...1,4 x IΔn | ± 10% IΔn |
- możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu
Prąd nominalny | Zakres pomiarowy | Rozdzielczość | Prąd pomiarowy | Błąd podstawowy |
---|---|---|---|---|
10 mA | 2,0...20,0 mA | 0,1 mA | 0,2 x IΔn...2,0 x IΔn | ± 10% IΔn |
30 mA | 6...60 mA | 1 mA | 0,2 x IΔn...2,0 x IΔn | ± 10% IΔn |
100 mA | 20...200 mA | 1 mA | 0,2 x IΔn...2,0 x IΔn | ± 10% IΔn |
300 mA | 60...600 mA | 1 mA | 0,2 x IΔn...2,0 x IΔn | ± 10% IΔn |
500 mA | 100...1000 mA | 1 mA | 0,2 x IΔn...2,0 x IΔn | ± 10% IΔn |
- możliwy pomiar dla dodatniego lub ujemnego wymuszanego prądu upływu
- IΔn - wartość znamionowego prądu różnicowego
Pomiar rezystancji izolacji
Zakres pomiarowy wg IEC 61557-2:
- dla Un = 50 V: 50 kΩ...250 MΩ
- dla Un = 100 V: 100 kΩ...500 MΩ
- dla Un = 250 V: 250 kΩ...999 MΩ
- dla Un = 500 V: 500 kΩ...2 GΩ
- dla Un = 1000 V: 1 MΩ...9,99 G
Zakres *) | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00...9,99 Ω | 0,01 Ω | ±(3% m.v. + 8 cyfry) |
10,0...19,9 Ω | 0,1 Ω | ±(3% m.v. + 8 cyfry) |
20,0...99,9 Ω | 0,1 Ω | ±(3% m.v. + 8 cyfry) |
20,0...99,9 Ω | 0,1 Ω | ±(3% m.v. + 8 cyfry) |
20,0...99,9 Ω | 0,1 Ω | ±(4% m.v. + 6 cyfr) |
*) nie większy niż zakres pomiarowy dla danego napięcia
Pomiar ciągłości przewodu ochronnego prądem ±200 mA
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,00...19,99 Ω | 0,01 Ω | ±(2% m.v. + 3 cyfry) |
20,0...199,9 Ω | 0,1 Ω | ±(2% m.v. + 3 cyfry) |
200...400 Ω | 1 Ω | ±(2% m.v. + 3 cyfry) |
- napięcie na otwartych zaciskach: 4…9 V
- prąd wyjściowy przy R<2 Ω: min. 200 mA
- autokalibracja przewodów pomiarowych
- pomiary dla obu polaryzacji prądu
Zakres | Rozdzielczość | Błąd podstawowy |
---|---|---|
0,1...99,9 lx | 0,1 lx | ±(5% m.v. + 2 cyfry) |
100...999 lx | 1 lx |
±(5% m.v. + 2 cyfry) |
1,00...9,99 klx | 0,01 klx | ±(5% m.v. + 2 cyfry) |
10,0...19,9 klx | 0,1 klx | ±(5% m.v. + 2 cyfry) |
- pomiar w luksach (lx) lub stopokandelach (fc)
Trójfazowy rejestrator parametrów sieci elektrycznych
Przyrząd przewidziany jest do pracy w sieciach:
- o częstotliwości znamionowej 50/60 Hz
- o napięciach znamionowych:
- 64/110 V
- 110/190 V
- 115/200 V
- 127/220 V
- 220/380 V
- 230/400 V
- 240/415 V
- 254/440 V
- 290/500 V
- prądu stałego
Układy obsługiwanych sieci:
- jednofazowy
- dwufazowy ze wspólnym N
- trójfazowy gwiazda z i bez przewodu N
- trójfazowy trójkąt
Parametry analizatora:
Parametr | Zakres pomiarowy | Maksymalna rozdzielczość | Błąd podstawowy | |
---|---|---|---|---|
Napięcie przemienne (TRMS) | - | 0,0…500 V | 0,01% Unom | ±0,5% Unom |
Prąd przemienny TRMS | - | w zależności od cęgów* | 0,01% Inom |
±2% w.m. jeśli w.m. ≥ 10% Inom ±2% Inom jeśli w.m. < 10% Inom |
Częstotliwość | - | 40,00...70,00 Hz | 0,01 Hz | ±0,05 Hz |
Moc czynna, bierna, pozorna i odkształcenia | - | w zależności od konfiguracji (przekładniki, cęgi) | do czterech miejsc po przecinku | w zależności od konfiguracji (przekładniki, cęgi) |
Energia czynna, bierna i pozorna | - | w zależności od konfiguracji (przekładniki, cęgi) | do czterech miejsc po przecinku | jak błąd mocy |
cosφ i współczynnik mocy (PF) | - | 0,00...1,00 | 0,01 | ±0,03 |
Harmoniczne | Napięcie | taki sam jak napięcia przemiennego True RMS | taka sama jak napięcia przemiennego True RMS |
±5% w.m. jeśli w.m. ≥ 3% Unom ±0,15% Unom jeśli w.m. < 3% Unom |
Harmoniczne | Prąd | taki sam jak napięcia przemiennego True RMS | taka sama jak napięcia przemiennego True RMS |
±5% w.m. jeśli w.m. ≥ 10% Inom ±0,5% Inom jeśli w.m. < 10% Inom |
THD | Napięcie | 0.0...100.0% (względem wartości skutecznej) | 0,1% | ±5% |
THD | Prąd | 0.0...100.0% (względem wartości skutecznej) | 0,1% | ±5% |
Współczynnik asymetrii | Napięcie oraz prąd | 0,0...10,0% | 0,1% | ±0,15% (błąd bezwzględny) |
* Cęgi C-4A: 0..1000 A (3600 Ap-p)*Cęgi C-5A: 0..1000 A (3600 Ap-p)
* Cęgi C-6A: 0..10 A (36 Ap-p)
* Cęgi C-7A: 0...100 A (360 Ap-p)
Cęgi | C-4A WACEGC4AOKR | C-5A WACEGC5AOKR | C-6A WACEGC6AOKR | C-7A WACEGC7AOKR | F-1A WACEGF1AOKR | F-2A WACEGF2AOKR | F-3A WACEGF3AOKR |
---|---|---|---|---|---|---|---|
Prąd znamionowy | 1000 A AC | 1000 A AC 1400 A DC |
0 A AC | 100 A AC | 3000 A AC | 3000 A AC | 3000 A AC |
Maks. prąd przeciążeniowy | 1200 A AC | 1000 A AC 3000 A DC |
20 A AC | 100 A AC | 10 kA AC | 10 kA AC | 10 kA AC |
Minimalny prąd możliwy do pomiaru | 100 mA | 500 mA | 10 mA | 20 mA | 1 A | 1 A | 1 A |
Częstotliwość | 30 Hz…10 kHz | DC…5 kHz | 40 Hz…10 kHz | 40 Hz…1 kHz | 40 Hz…10 kHz | 40 Hz…10 kHz | 40 Hz…10 kHz |
Poziom sygnału wyjściowego | 1 mV / 1 A | 1 mV / 1 A | 100 mV / 1 A | 500 mV / 1 A | 38,8 μV / 1 A | 38,8 μV / 1 A | 38,8 μV / 1 A |
Maks. średnica mierzonego przewodu | 52 mm | 39 mm | 20 mm | 24 mm | 360 mm | 235 mm | 120 mm |
Minimalna dokładność podstawowa | ≤0,5% | ≤1,5% | ≤1% | 0,5% | 1% | 1% | 1% |
Zasilanie bateryjne | — | + | — | — | — | — | — |
Długość przewodu | 2,2 m | 2,2 m | 2,2 m | 3 m | 2,2 m | 2,2 m | 2,2 m |
Kategoria pomiarowa | IV 300 V | IV 300 V | IV 300 V | III 300 V | IV 600 V | IV 600 V | IV 600 V |
Wyposażenie
W skład standardowego kompletu dostarczanego przez producenta wchodzą:
Miernik Sonel MPI-540 – WMPLMPI540
Komplet przewodów pomiarowych:
Adapter WS-03 wyzwalający pomiar (wtyk UNI-Schuko) (kat. III 300 V) – WS-03 – WAADAWS03
Przewody 1,2 m w kat. III 1000 V zakończone wtykami bananowymi – 4 szt: żółty – WAPRZ1X2YEBB, czerwony – WAPRZ1X2REBB, niebieski – WAPRZ1X2BUBB, czarny z oznacznikiem N – WAPRZ1X2BLBBN)
Przewód do pomiaru uziemień na szpuli (wtyki bananowe): 15 m niebieski – WAPRZ015BUBBSZ, 30 m czerwony – WAPRZ030REBBSZ
Przewód do transmisji, zakończony wtykami USB – WAPRZUSB
Krokodylek 1 kV 20 A (kat. III 1000 V) – 4 szt.: żółty K02 – WAKROYE20K02, czerwony K02 – WAKRORE20K02, niebieski K02 – WAKROBU20K02, czarny K02 – WAKROBL20K02
Sonda ostrzowa z gniazdem bananowym (kat. III 1000 V) – 3 szt.: żółta – WASONYEOGB1, czerwona – WASONREOGB1, niebieska – WASONBUOGB1
Sonda 30 cm do wbijania w grunt – 2 szt. – WASONG30
Adapter do złączki szynowej z gwintem M4/M6 – komplet 4 szt (do złączki szynowej z gwintem M4 i M6) – WAADAM4M64
Zasilacz do ładowania akumulatorów Z7 – WAZASZ7
Przewód do ładowania akumulatorów (wtyk IEC C13, 230 V) – WAPRZLAD230
Przewód do ładowania z gniazda zapalniczki samochodowej – WAPRZLAD12SAM
Futerał – WAFUTL2
Szelki do urządzenia (długie 1,5 m i krótkie 30 cm) – WAPOZSZEKPL
Akumulator Li-Ion 11,1 V 3,4 Ah – WAAKU15
Karta pamięci microSD 4 GB
Cęgi elastyczne F-3A o prądzie do 3 kA AC (Ø 120 mm) – 3 szt. – WACEGF3AOKR
Instrukcja obsługi
Karta gwarancyjna
Certyfikat kalibracji
Akcesoria dodatkowe (odpłatne)
