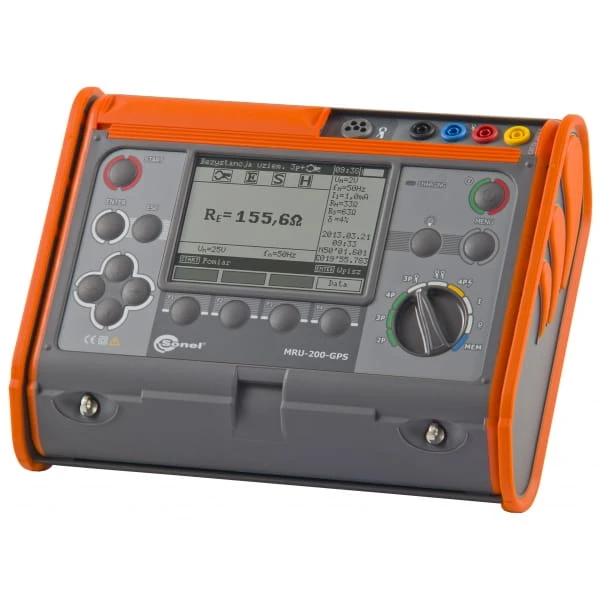

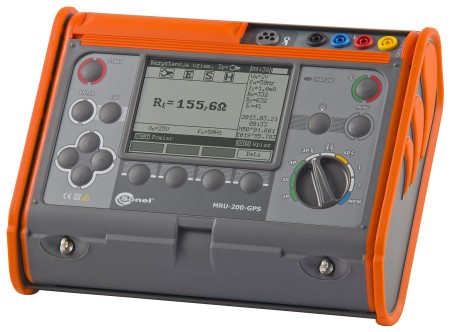

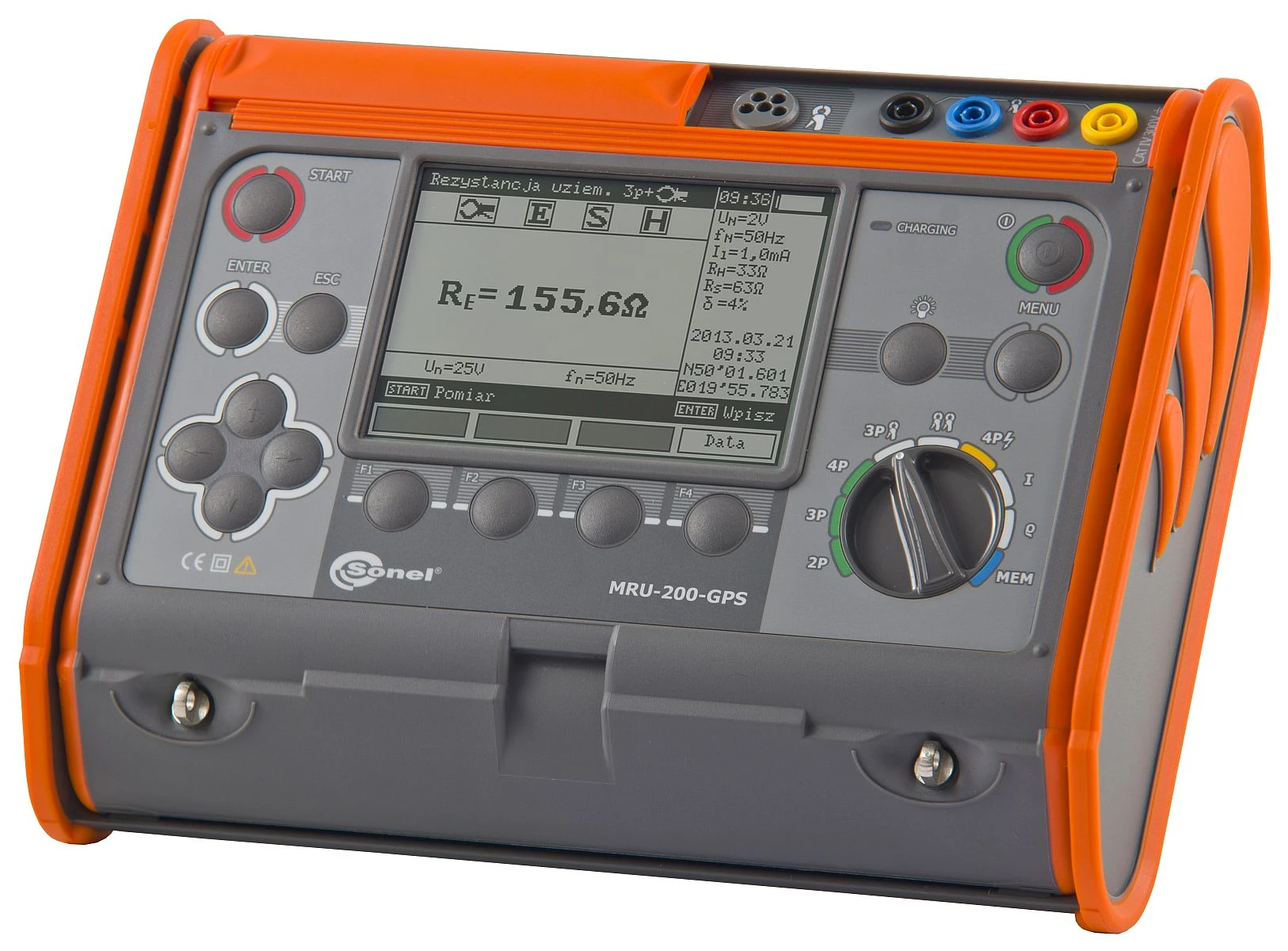

MRU 200 GPS Miernik Rezystancji Uziemienia SONEL
Cena regularna:
10 362,75 zł
Cena regularna:
8 425,00 zł
towar niedostępny

Opis
Zastosowanie metody udarowej pozwala wykonywać pomiary zgodnie z normą PN-EN 62305 – konieczność pomiaru impedancji uziemienia. O klasie miernika świadczy również dokładność wyniku - zakres pomiarowy (pomiary zgodne z normą PN-EN 61557 już od 0,100 Ω). Uzupełnieniem możliwości przyrządu są pomiary rezystywności gruntu, ciągłości połączeń ochronnych i wyrównawczych oraz, przy użyciu cęgów, prądów upływu lub uszkodzeniowych. Wbudowany odbiornik GPS - zapis wyniku wraz z współrzędnymi lokalizacji.
- rezystancji uziemień z wykorzystaniem elektrod pomocniczych,
- rezystancji uziemień z wykorzystaniem elektrod pomocniczych i cęgów (do pomiaru uziemień wielokrotnych),
- rezystancji uziemień z wykorzystaniem podwójnych cęgów (do pomiaru uziemień, gdy nie jest możliwe zastosowanie elektrod pomocniczych),
- uziemień metodą udarową (bez konieczności rozłączania mierzonych uziomów),
- rezystywność gruntu (metodą Wennera),
- prądu z wykorzystaniem cęgów (np. upływu) oraz cęgów elastycznych (cewka Rogowskiego) prądów uszkodzeniowych,
- pomiar ciągłości połączeń wyrównawczych i ochronnych (spełniający wymogi PN-EN 60364 - 6-61:2000 pkt 6.12.2) z funkcją autozerowania - prądem 200 mA.
- pomiar rezystancji elektrod pomocniczych RS i RH,
- pomiar napięcia zakłócającego,
- pomiar częstotliwości sygnału zakłócającego,
- pomiar w obecności napięć zakłócających w sieciach z częstotliwością 16 2/3 Hz, 50 Hz i 60 Hz oraz 400 Hz (z automatycznym wyborem właściwej częstotliwości sygnału pomiarowego lub wyborem manualnym),
- wybór maksymalnego napięcia pomiarowego (25 V i 50 V),
- wprowadzanie odległości między elektrodami dla rezystywności w metrach (m) i stopach (ft),
- pamięć 990 pomiarów (10 banków po 99 komórek),
- kalibrację zastosowanych cęgów,
- zegar czasu rzeczywistego (RTC),
- transmisja danych do komputera (USB),
- wskazywanie stanu akumulatorów.
Pomiar napięć zakłócających
Zakres | Rozdzielczość | Błąd podstawowy |
0...100 V | 1 V | ±(2% w.m. + 3 cyfry) |
Pomiar częstotliwości zakłóceń
Zakres | Rozdzielczość | Błąd podstawowy |
15...450 Hz | 1 Hz | ±(1% w.m. + 2 cyfry) |
Pomiar rezystancji uziemienia (metoda 3- i 4-przewodowa)
zakres pomiarowy wg PN-EN 61557 - 5: 0,100 Ω...19,9 kΩ
Zakres | Rozdzielczość | Błąd podstawowy |
0,000...3,999 Ω | 0,001 Ω | ±(2% w.m. + 4 cyfry) |
4,00...39,99 Ω | 0,01 Ω | ±(2% w.m. + 2 cyfry) |
40,0...399,9 Ω | 0,1 Ω | |
400...3999 Ω | 0,001 kΩ | |
4,00k...19,99 kΩ | 0,01 kΩ | ±(5% w.m. + 2 cyfry) |
Pomiar ciągłości połączeń ochronnych i wyrównawczych (Rcont)
zakres pomiarowy wg PN-EN 61557 - 4: 0,045 Ω...19,9 kΩ
Zakres | Rozdzielczość | Błąd podstawowy |
0,000...3,999 Ω | 0,001 Ω | ±(2% w.m. + 4 cyfry) |
4,00...39,99 Ω | 0,01 Ω | ±(2% w.m. + 2 cyfry) |
40,0...399,9 Ω |
0,1 Ω |
|
400...3999 Ω | 0,001 kΩ | |
4,00k...19,99 kΩ | 0,01 kΩ | ±(5% w.m. + 2 cyfry) |
Pomiar rezystancji elektrod pomocniczych RH i RS
Zakres | Rozdzielczość | Błąd podstawowy |
0...999 Ω | 1 Ω | ±(5% (RS+RE+RH) + 8 cyfr) |
1,00k...9,99 kΩ | 0,01 kΩ | |
10,0k...19,9 kΩ | 0,1 kΩ |
Pomiar rezystancji uziemień wielokrotnych z wykorzystaniem cęgów i elektrod pomocniczych (3p + cęgi)
zakres pomiarowy wg PN-EN 61557 - 5: 0,120 Ω...1,99 kΩ
Zakres | Rozdzielczość | Błąd podstawowy |
0,000...3,999 Ω | 0,01 Ω | ±(8% w.m. + 4 cyfry) |
10,0...99,9 Ω | 0,01 Ω | ±(8% w.m. + 3 cyfry) |
100...999 Ω | 0,1 Ω | |
1,00k...1,99 kΩ | 1 Ω |
Pomiar rezystancji uziemień wielokrotnych z wykorzystaniem podwójnych cęgów
Zakres | Rozdzielczość | Błąd podstawowy |
0,00...19,99 Ω | 0,1 Ω | ±(10% w.m. + 3 cyfry) |
20,0...149,9 Ω | 0,1 Ω | ±(20% w.m. + 3 cyfry) |
Pomiar rezystywności gruntu, metoda pomiarowa: Wennera, ρ=2πLRE
Zakres | Rozdzielczość | Błąd podstawowy |
0,0...199,9 Ωm | 0,1 Ωm | zależny od błędu podstawowego pomiaru RE w układzie 4p, ale nie mniejszy niż ±1 cyfra |
200...1999 Ωm | 1 Ωm | |
2,00k...19,99 kΩm | 0,01 kΩm | |
20,0k...99,9 kΩm | 0,1 kΩm | |
100k...999 kΩm | 1 kΩm |
L – odległość między sondami pomiarowymi: 1...50 m
Pomiar prądu przemiennego (upływu)
Zakres | Rozdzielczość | Błąd podstawowy |
0,1...99,9 mA 1 | 0,1 mA | ±(8% w.m. + 5 cyfr) |
100...999 mA 1 | 1 mA | ±(8% w.m. + 3 cyfry) |
1,00...4,99 A 1,2 | 0,01 A | ±(5% w.m. + 5 cyfr)1 Niespecyfikowany 2 |
5,00...9,99 A 1,2 | 0,01 A | ±(5% w.m. + 5 cyfr) |
10,0...99,9 A 1,2 | 0,1 A | |
100...300 A 1,2 | 1 A |
1 – cęgi odbiorcze (średnica 52 mm) – C-3
2 – cęgi giętkie (cewka Rogowskiego) o średnicy 400 mm – F-1
Pomiar impedancji uziemienia ( ZE ) metodą udarową (4p )
Zakres | Rozdzielczość | Błąd podstawowy |
0,0...99,9 Ω | 0,1 Ω | ±(2,5% w.m. + 3 cyfry) |
100...199 Ω | 1 Ω |
wybór kształtu impulsu: 4/10μs, 8/20μs, 10/350μs
- napięcie w szczycie: 1500 V
- prąd pomiarowy w impulsi: 1 A
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.
Wyposażenie
Przewód 1,2 m czerwony zakończony wtykami bananowymi
Przewód 2,2 m czarny zakończony wtykami bananowymi
Przewód 25m czerwony na szpuli zakończony wtykami bananowymi
Przewód 25m niebieski na szpuli zakończony wtykami bananowymi
Przewód 50m żółty ekranowany na szpuli zakończony wtykami bananowymi
Przewód do transmisji danych USB
Przewód do ładowania akumulatorów z gniazda zapalniczki samochodowej (12V)
Sonda do wbijania w grunt (30cm) - 4szt.
Futerał L2
Akumulator Ni-MH 4,8V 4,2Ah
Krokodylek czarny K01
Krokodylek czerwony K02
Zacisk imadełkowy
Zasilacz do ładowania akumulatorów Z7
Przewód sieciowy do zasilacza
Szelki do miernika
Certyfikat kalibracji
