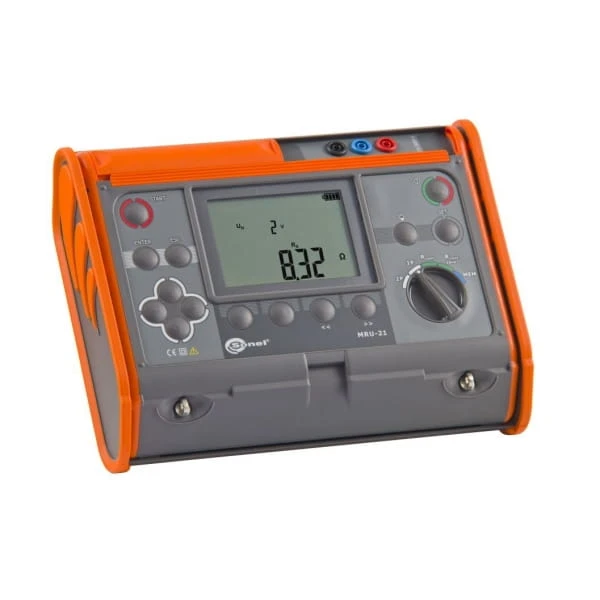

MRU 21 Miernik Rezystancji Uziemienia SONEL

MRU-21 Miernik rezystancji uziemienia

to prosty miernik, umożliwiający pomiar uziemień metodą techniczną oraz pomiar ciągłości połączeń ochronnych i wyrównawczych. Przyrząd cechuje łatwość obsługi, wysoka odporność na zakłócenia oraz duża dokladność.

Wykonywanie pomiarów:

• Rezystancji uziemień z wykorzystaniem elektrod pomocniczych metodą 3p, pomiary przy rezystancji sond pomocniczych do max. 50 kΩ
• Rezysytancji 2p
• Ciągłości połączeń wyrównawczych i ochronnych (spełniający wymogi PN-EN 61557 - 4)-prądem 200 mA z funkcją autozerowania
• Pomiar rezystancji elektrod pomocniczych RS i RH
• Pomiar napięcia zakłócającego
• Pomiar w obecności napięć zakłócających sieci
• Wybór maksymalnego napięcia pomiarowego (25 V i 50 V)
• Pamięć 990 pomiarów
• Transmisja danych do komputera USB
• Wskazywanie stanu naładowania baterii lub akumulatorów
• Zasilanie z baterii lub akumulatorów

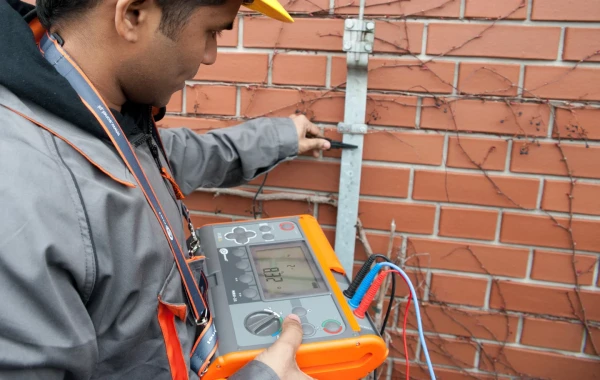

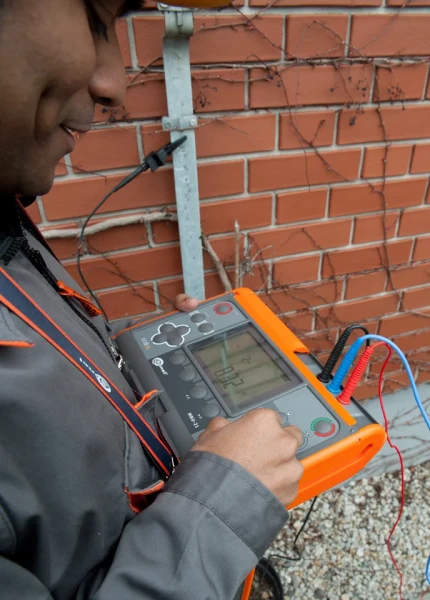

Pomiar rezystancji uziemienia
zakres pomiarowy wg IEC61557 - 5:

• 0,50 Ω...1,99 kΩ dla Un=50 V
• 0,68 Ω...1,99 kΩ dla Un=25 V

• Prąd pomiarowy: przy zwarciu >20 mA
• Napięcie na rozwartych zaciskach: wybierane
• Częstotliwość prądu pomiarowego: 125 Hz

Pomiar napięcia zakłócającego U_N (RMS)

• Pomiar dla DC oraz AC 45…65 Hz

Pomiar rezystancji elektrod pomocniczych R_H i R_S

• Odczyt zmierzonych wartości rezystancji elektrod pomocniczych R_H i R_S na wyświetlaczu

Pomiar ciągłości połączeń ochronnych i wyrównawczych
zakres pomiarowy wg IEC61557 - 4: 0,13 Ω...199 Ω

• Metoda pomiaru: techniczna dwuprzewodowa
• Maksymalne napięcie na rozwartych zaciskach: 13 V
• Prąd pomiarowy: przy zwarciu >200 mA
• Autozerowanie przewodów pomiarowych

Bezpieczeństwo elektryczne

• Rodzaj izolacji: podwójna, zgodnie z PN-EN 61010 - 1 i IEC 61557
• Kategoria pomiarowa: CAT IV 300 V wg PN-EN 61010 - 1
• Stopień ochrony obudowy wg PN-EN 60529: IP54

Nominalne warunki użytkowania

• Temperatura pracy: -10...+55°C
• Temperatura przechowywania: -20...+70°C
• Wilgotność: 20...80%

Pozostałe dane techniczne

• Wyświetlacz LCD: segmentowy z podświetlaniem
• Interfejs: USB
• Ilość pomiarów wykonywana z kompletu baterii alkaicznych > 1000 (5 Ω, 2pomiary/min.)
• Gwarancja: 36 miesięcy (opcja 5 lat)
• Wymiary: 288 x 223x75 mm
• Masa z bateriami: 1,4 kg
• Wyrób spełnia wymagania EMC wg normy PN-EN 61326 - 1:2006 i PN-EN 61326 - 2-2:2006

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Wyposażenie


    Przewód 1,2m niebieski zakończony wtykami bananowymi
    Przewód 2,2m czarny zakończony wtykami bananowymi
    Przewód 30m czerwony na szpuli zakończony wtykami bananowymi
    Przewód 15m niebieski na szpuli zakończony wtykami bananowymi
    Krokodylek K02 niebieski
    Przewód do transmisji danych
    Sonda do wbijania w grunt (30 cm) - 2 szt.
    Futerał L4
    Krokodylek czarny K01
    Szelki do miernika
    Pojemnik na baterie LR14 (rozmiar C)
    Zestaw baterii (4 szt. LR14)
    Certyfikat kalibracji
