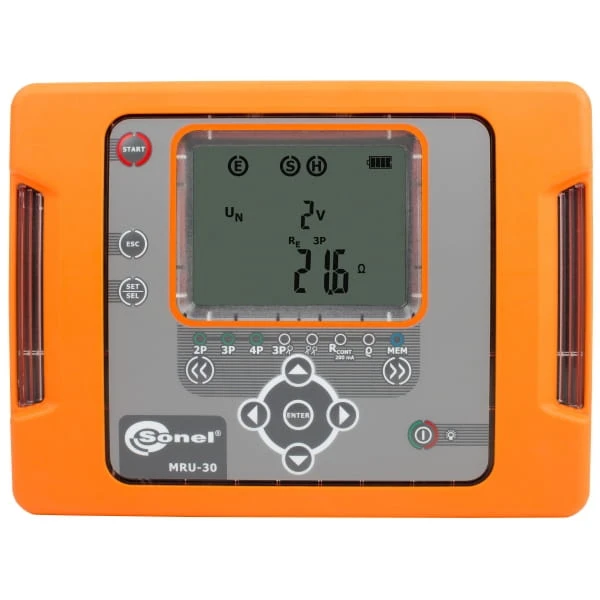

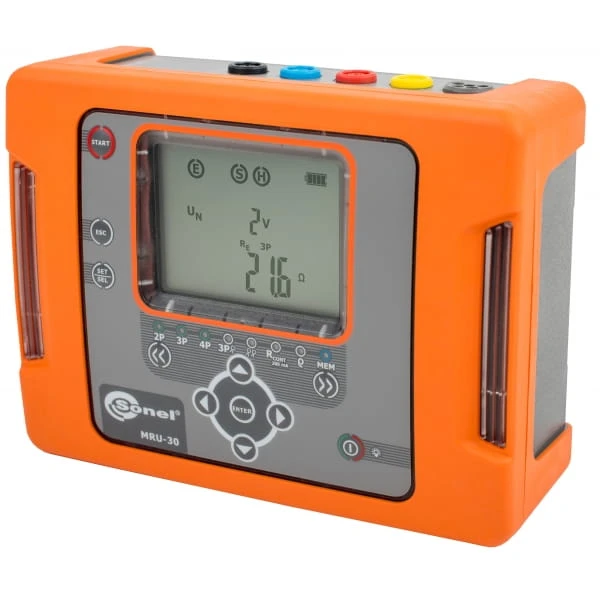

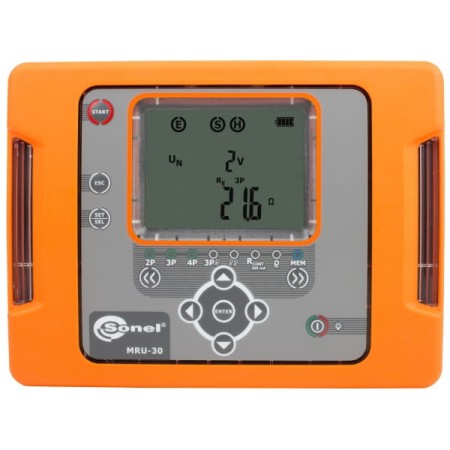

MRU 30 Miernik Rezystancji Uziemienia SONEL

W mierniku MRU-30 zastosowano większość znanych metod pomiaru rezystancji uziemień. Badania mogą być wykonywane metodą techniczną (3p, 4p), również z użyciem dodatkowych cęgów (uziemienia wielokrotne), ale także metodą dwucęgową. Metoda dwucęgowa pozwala na wykonywanie w niektórych sytuacjach pomiarów rezystancji uziemień bez konieczności stosowania sond pomocniczych wbijanych do gruntu.
Uzupełnieniem możliwości przyrządu są pomiary rezystywności gruntu, ciągłości połączeń ochronnych i wyrównawczych oraz, przy użyciu cęgów, prądów upływu i napięć zakłócających.
Mocny i wytrzymały na każde warunki pogodowe (IP65) – pyłoszczelny i odporny na strugi wody z każdej strony,
Ergonomiczna obudowa – mała i poręczna obudowa, dzięki której pomiary będą wygodniejsze niż do tej pory,
Wbudowany akumulator – oszczędność czasu wymiany baterii, możliwość ładowania z PowerBanku i zapalniczki samochodowej.
Jasne komunikaty – informacje wyświetlane na ekranie przed i po pomiarze ostrzegają użytkownika o ewentualnych niebezpieczeństwach i nieprawidłowościach,
Wiele metod pomiarowych skompensowanych w małej obudowie.

• Ochrona IP65 zapewnia wytrzymałość na wszelkie warunki atmosferyczne – ochrona zapewnia pyłoszczelność oraz odporność na strugi wody z dowolnej strony
• Mała i poręczna obudowa, dzięki której pomiary będą wygodniejsze niż do tej pory
• Wbudowany akumulator – oszczędność czasu wymiany baterii, możliwość ładowania z zewnętrznej baterii (powerbank) zapalniczki samochodowej
• Czytelne komunikaty – informacje wyświetlane na ekranie przed i po pomiarze ostrzegają użytkownika o ewentualnych niebezpieczeństwach i nieprawidłowościach
• Wiele metod pomiarowych dostępnych w małej obudowie

Wykonywane pomiary

• Rezystancja uziemień z wykorzystaniem elektrod pomocniczych
• Rezystancja uziemień z wykorzystaniem elektrod pomocniczych i cęgów (do pomiaru uziemień wielokrotnych)
• Rezystancja uziemień z wykorzystaniem podwójnych cęgów (do pomiaru uziemień, gdy nie jest możliwe zastosowanie elektrod pomocniczych)
• Rezystywność gruntu (metoda Wennera)
• Ciągłość połączeń wyrównawczych i ochronnych (spełniający wymogi PN-EN 61557-4 z funkcją autozerowania - prądem 200mA)

Ponadto można wykonać

• Pomiar rezystancji elektrod pomocniczych R_S i R_H
• Pomiar napięcia zakłócającego
• Pomiar w obecności napięć zakłócających w sieciach z częstotliwością 50 Hz i 60 Hz
• Wybór maksymalnego napięcia pomiarowego (25 V i 50 V)
• Wprowadzanie odległości między elektrodami dla rezystywności w metrach (m) i stopach (ft)
• Zapis do pamięci 990 pomiarów (10 banków po 99 komórek)
• Kalibrację cęgów
• Przesłać zapisane dane do komputera poprzez przewód USB
• Sprawdzić stan akumulatorów

Pomiar napięcia zakłócającego U_N (RMS)

Pomiar ciągłości połączeń ochronnych i wyrównawczych
zakres pomiarowy wg PN-EN 61557-4:2007: 0,13 Ω...1999 Ω

• metoda pomiaru: techniczna dwuprzewodowa
• prąd pomiarowy: przy zwarciu >200mA
• autozerowanie przewodów pomiarowych

Pomiar rezystancji uziemienia (metoda 3- i 4-przewodowa)
metoda pomiarowa: techniczna, zgodna z PN-EN 61557-5
zakres pomiarowy wg PN-EN 61557-5:2007: 0,53 Ω...9999 Ω (dla 50 V)

• metoda pomiaru: techniczna 3- i 4-przewodowa
• prąd pomiarowy: przy zwarciu >20 mA
• napięcie na rozwartych zaciskach: wybierane 25 V AC lub 50 V AC
• częstotliwość prądu pomiarowego: 125 (dla sieci 50 Hz) lub 150 Hz (dla sieci 60 Hz), wybór częstotliwości pomiarowej w menu

Pomiar rezystancji uziemień wielokrotnych z wykorzystaniem cęgów i elektrod pomocniczych (3p + cęgi)

• metoda pomiaru: techniczna z wykorzystaniem cęgów oraz elektrod pomocniczych
• napięcie na rozwartych zaciskach: wybierane 25 V AC lub 50 V AC
• prąd pomiarowy: przy zwarciu > 20 mA
• częstotliwość prądu pomiarowego: 125 Hz (dla sieci 50 Hz) lub 150 Hz (dla sieci 60 Hz), wybór częstotliwości pomiarowej ręczny

Pomiar rezystancji elektrod pomocniczych R_H i R_S

Pomiar rezystancji uziemień wielokrotnych z wykorzystaniem podwójnych cęgów

Pomiar rezystywności gruntu, metoda pomiarowa: Wennera, ρ=2πLR_E

L – odległość między sondami pomiarowymi: 1...50 m
Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Bezpieczeństwo elektryczne:

• rodzaj izolacji podwójna, zgodnie z PN-EN 61010-1 i PN-EN 61557
• kategoria pomiarowa CAT III 300V wg PN-EN 61010-1
• stopień ochrony obudowy wg PN-EN 60529 IP65

Nominalne warunki użytkowania:

• temperatura pracy -10...+55°C
• temperatura przechowywania -20...+80°C
• wilgotność 20...90%

Pozostałe dane techniczne:

• wyświetlacz LCD segmentowy z podświetlaniem
• wymiary 200x150x74 mm

Wyposażenie:

Sonda pomiarowa do wbijania w grunt (30 cm) WASONG30 - 2 szt
Przewód 1,2 m czerwony zakończony wtykami bananowymi WAPRZ1X2REBB - 1 szt
Przewód 2,2 m czarny zakończony wtykami bananowymi WAPRZ2X2BLBB - 1 szt
Przewód na szpuli 25 m czerwony zakończony wtykami bananowymi WAPRZ025REBBSZ - 1 szt
Przewód na szpuli 50 m żółty zakończony wtykami bananowymi WAPRZ050YEBBSZ - 1 szt
Krokodylek czarny K01 WAKROBL20K01 - 1 szt
Sonda ostrzowa z gniazdem bananowym czerwona WMPLMRU30 - 1 szt
Przewód do transmisji danych USB WAPRZUSB - 1 szt
Zasilacz do ładowania akumulatorów Z7 WAZASZ7 - 1 szt
Futerał na miernik M9 WAFUTM9 - 1 szt
Futerał na miernik i akcesoria L10 WAFUTL10 - 1 szt
Zacisk imadełkowy WAZACIMA1 - 1 szt
Certyfikat kalibracji
