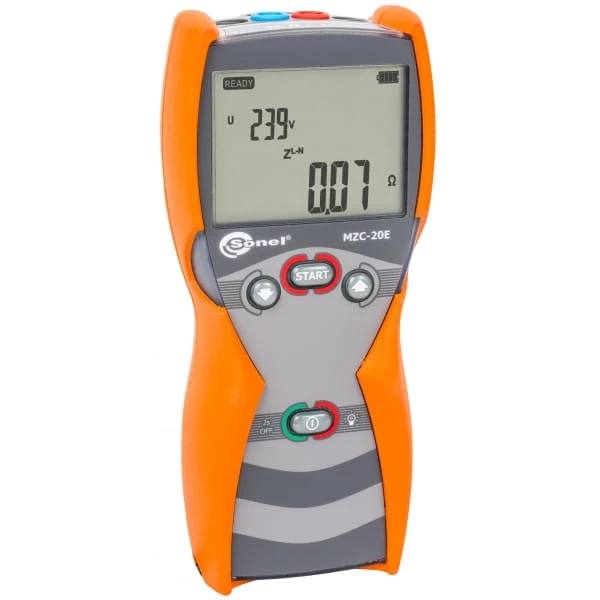

MZC 20E Miernik impedancji pętli zwarcia SONEL
Cena regularna:
1 838,85 zł
Cena regularna:
1 495,00 zł
towar niedostępny
dodaj do przechowalni
3.66667
Opis
Miernik Sonel MZC-20E jest przeznaczony dla instalatorów - pomiarowców wykonujących usługi w budynkach jedno lub wielorodzinnych, a także biurowcach, zakładach przemysłowych i wszystkich pozostałych, które posiadają instalację elektryczną niskiego napięcia. Miernik jest również przeznaczony dla służb elektrycznego utrzymania ruchu.
Pomiar impedancji pętli zwarcia Z S w zakresie od 0,24...200 Ω
Prąd zwarciowy I K : 0,115÷1769 A (U n =230 V)
Pomiar napięcia AC: 0÷440 V
| Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
| 0,00...19,99 Ω | 0,01 Ω | ±(2,5% w.m. + 5 cyfr) |
| 20,0...199,9 Ω | 0,1 Ω | ±(2,5% w.m. + 3 cyfr) |
| 100...200 Ω | 1 Ω | ±(3% w.m. + 3 cyfr) |
- Napięcie nominalne pracy U nL-N / U nL-L : 220/380V, 230/400V, 240/415V
- Zakres roboczy napięć: 180…270V (dla Z L-PE i Z L-N ) oraz 180…440V (dla Z L-L )
- Częstotliwość nominalna sieci f n : 50Hz, 60Hz
- Zakres roboczy częstotliwości: 45…65Hz
- Maksymalny prąd pomiarowy: 15,3 A dla 230 V (10ms) oraz 26,7 A dla 400 V (10ms)
Wskazania rezystancji pętli zwarcia R S i reaktancji X S pętli zwarcia
| Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
| 0,00...9,99 Ω | 0,01 Ω | ±(5% w.m. + 5 cyfr) wartości Z S |
Obliczane i wyświetlane dla wartości Z S
Wskazania prądu zwarciowego I K
Zakresy pomiarowe wg IEC 61557 można wyliczyć z zakresów pomiarowych Z S i napięć nominalnych.
| Zakres wyświetlania | Rozdzielczość | Błąd podstawowy |
| 1,15…9,99 A | 0,01 A | Obliczana na podstawie niepewności dla pętli zwarcia |
| 10,0...99,9 A | 0,1 A | |
| 100...999 A | 1 A | |
| 1,00...9,99 kA | 0,01 kA | |
| 10,0…40,0 kA | 0,1 kA |
Pomiar impedancji pętli zwarcia Z S
| Przewód pomiarowy | Zakres pomiarowy Z S |
| 1,2m | 0,24...200 Ω |
| 5m | 0,26...200 Ω |
| 10m | 0,28...200 Ω |
| 20m | 0,35...200 Ω |
Pomiar napięć
| Zakresy wyświetlania | Rozdzielczość | Błąd podstawowy |
| 0...440 V | 1 V | ±(2,5% w.m. + 2 cyfry) |
Bezpieczeństwo elektryczne:
- rodzaj izolacji: podwójna, wg PN-EN 61010-1 i IEC 61557
- kategoria pomiarowa: III 300 V wg PN-EN 61010-1
- stopień ochrony obudowy wg PN-EN 60529: IP67
Dane ogólne
| Zasilanie | baterie alkaliczne LR6 lub akumulatory NiMH rozmiar AA (4 szt.) |
| Wymiary | 220x98x58 mm |
| Masa (z bateriami) | 509 g |
| Temperatura składowania | -20...+70°C |
| Temperatura pracy | -10...+50°C |
| Wilgotność | 20…80% |
| Temperatura odniesienia | +23 ± 2°C |
| Wilgotność odniesienia | 40…60% |
| Wysokość n.p.m. | < 2000m |
| Automatyczne wyłączanie | maks. 900 sekund |
| Ilość pomiarów Z (dla akumulatorów) | > 5000 (2 pomiary/minutę) |
| Wyświetlacz | LCD segmentowy |
| Standard jakości | opracowanie, projekt i produkcja zgodnie z ISO 9001 |
| Przyrząd spełnia wymagania normy | IEC 61557 |
| Przyrząd spełnia normy | PN-EN 61326-1:2006 i PN-EN 61326-2-2:2006 |
Wyposażenie
przewód pomiarowy 1,2m, czerwony
przewód pomiarowy 1,2m, niebieski
krokodylek czerwony K02
sonda ostrzowa z gniazdem bananowym, czerwona
sonda ostrzowa z gniazdem bananowym, niebieska
sztywny wieszak z haczykiem
futerał na miernik i akcesoria
szelki do miernika
płyta CD SONEL
instrukcja obsługi
karta gwarancyjna
certyfikat kalibracji
4 baterie LR6
