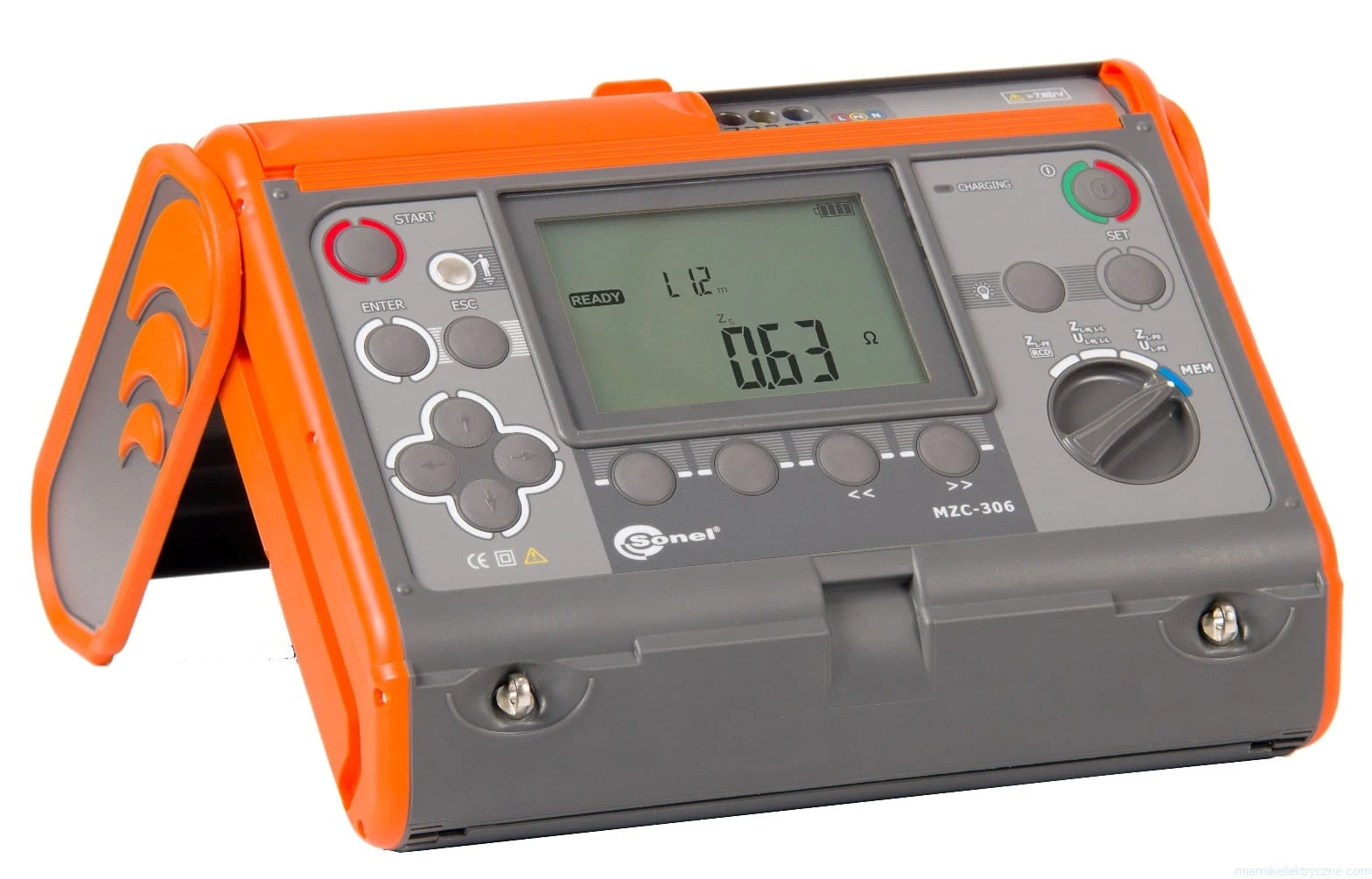

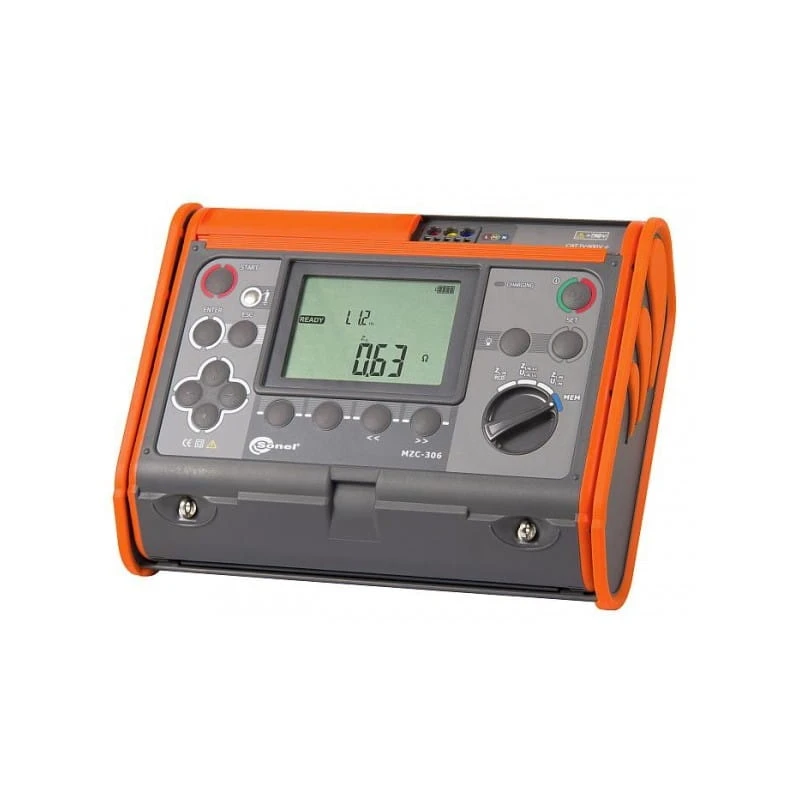

MZC 306 Miernik Impedancji Pętli Zwarcia SONEL

Miernik impedancji pętli zwarcia Sonel MZC-306 umożliwiający pomiary w sieciach o bardzo szerokim zakresie napięć (100...750V) – umożliwia także pomiary w instalacjach przemysłowych 400/690V. Rozdzielczość wyniku pomiaru wynosi 0,01Ω (również podczas pomiarów w sieciach zabezpieczonych wyłącznikami różnicowoprądowymi RCD). Obudowa została wyprodukowana w stopniu ochrony IP54 praz jest bardzo wytrzymała na uszkodzenia mechaniczne. Oprócz tego pokrywę można ustawić w kilku dostępnych położeniach co pozwala na wygodne transportowanie i użytkowanie miernika w różnych pozycjach.

• Pomiar impedancji pętli zwarcia z rozdzielczością 0,01Ω
• Pomiar impedancji małym prądem w obwodach zabezpieczonych RCD>30mA z rozdzielczością 0,01Ω (100…440V)
• Praca w sieciach o napięciach 110/190V, 115/200V, 127/220V, 220/380V, 230/400V, 240/415V, 290/500V oraz 400/690 (zakres pracy 100…750V)
• Wyliczanie spodziewanego prądu zwarciowego,zgodnie z normą PN-HD 60364-4-41
• Automatyczne rozróżnianie napięcia fazowego lub międzyfazowego
• Pomiar napięcia do 750V AC z rozdzielczością 0,1V do 250V
• Możliwość zastosowania przewodów pomiarowych 1,2; 5; 10; 20m lub adaptera zakończonego wtyczką sieciową
• Pamięć 990 rekordów
• Transmisja danych przez USB
• Zasilanie bateryjne lub akumulatorowe (rozmiar 4xLR14)

Pomiar impedancji pętli zwarcia (Z_L-PE oraz Z_{L-N, L-L})
Zakres pomiarowy wg IEC61557 dla przewodów 1,2m: 0,13...1999Ω, dla wtyczki Uni-Schuko 0,25...1999Ω

• Napięcia nominalne sieci: 110/190V, 115/200V, 127/220V, 220/380V, 230/400V, 240/415V, 290/500V oraz 400/690
• Zakres napięć dla pomiaru pętli: 100…440V dla Z_L-PE, Z_L-N, 100…750V dla Z_L-L
• Pomiar dużym prądem (maksymalnie 30A)
• Częstotliwość pracy 45…65Hz
• Kontrola poprawności podłączenia zacisku PE przy pomocy elektrody dotykowej (dotyczy Z_L-PE)
• Pomiar odbywa się również przy zamienionych przewodach L i N
• Pomiar składowej rezystancyjnej i reaktancyjnej
• Obliczanie prądu zwarciowego

Pomiar impedancji pętli zwarcia (Z_L-PE RCD)
Zakres pomiarowy wg IEC61557 dla przewodów 1,2m: 0,43...1999Ω, dla wtyczki Uni-Schuko: 0,50...1999Ω

• Roboczy zakres napięć dla pomiaru pętli: 100…440V
• Napięcia nominalne sieci: 110V, 115V, 127V, 220V, 230V, 240V, 290V, 400V
• Kontrola poprawności podłączenia zacisku PE przy pomocy elektrody dotykowej
• Pomiar odbywa się również przy zamienionych przewodach L i N
• Pomiar składowej rezystancyjnej i reaktancyjnej
• Obliczanie prądu zwarciowego

Pomiar napięć

• Pomiar dostępny dla każdej funkcji pomiaru pętli zwarcia (ZL-PE, ZL-PE RCD oraz ZL-N,L-L)
• Częstotliwość pracy 45…65Hz
• Przekroczenie zakresu sygnalizowane sygnałem dźwiękowym

Bezpieczeństwo elektryczne

• Rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1
• Przewody pomiarowe: PN-EN 61010-2-031
• Kategoria pomiarowa: CAT IV 600V (CAT III 1000V)
• Stopień ochrony obudowy: IP54

Dane ogólne

• Zasilanie miernika: pakiet akumulatorów lub baterii alkalicznych (4x1,5V LR14)
• Wydajność akumulatorów lub baterii alkalicznych: min. 5000 pomiarów
• Wykrywanie zmiany baterii: wybór bateria/akumulator w menu
• Wbudowana ładowarka: tak
• Funkcja automatycznego wyłączenia (auto-off)
• Złącze komunikacyjne: USB
• Pamięć: 10 banków po 99 rekordów
• Wyświetlacz: podświetlany LED
• Wymiary: 288x230x75mm
• Masa: ok. 2 kg
• Przyrząd spełnia wymagania EMC

Nominalne warunki użytkowania

• Temperatura pracy: 0...+45°C
• Temperatura przechowywania: -20...60°C
• Wilgotność: 20-80%

Wyposażenie


    Adapter WS-05 z kątowym wtykiem UNI-Schuko WAADAWS05
    Przewód 1,2m żółty zakończony wtykami bananowymi WAPRZ1X2YEBB
    Przewód 1,2m niebieski zakończony wtykami bananowym WAPRZ1X2BUBB
    Przewód 1,2m czerwony zakończony wtykami bananowym WAPRZ1X2REBB
    Krokodylek niebieski K02 WAKROBU20K02
    Krokodylek czerwony K02 WAKRORE20K02
    Sonda ostrzowa niebieska z gniazdem bananowym WASONBUOGB1
    Sonda ostrzowa czerwona z gniazdem bananowym WASONREOGB1
    Sonda ostrzowa zółta z gniazdem bananowym WASONYEOGB1
    Futerał L-4 na miernik i jego wyposażenie WAFUTL4
    Przewód do transmisji danych USB WAPRZUSB
    Szelki do noszenia miernika WAPOZSZE2
    Akumulator Ni-MH 4,8V 4,2Ah WAAKU07
    Zasilacz Z7 WAZASZ7
    Karta gwarancyjna
    Certyfikat kalibracji
    Instrukcja obsługi
