MZC-320S Silnoprądowy miernik impedancji pętli zwarcia SONEL

  • promocja
Dostępność: zostało niewiele produktów
Wysyłka w: 10 dni roboczych
Cena brutto: 9 390,00 zł

Cena regularna: 10 830,15 zł

9390.00
Cena netto: 7 634,15 zł

Cena regularna: 8 805,00 zł

ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: SONEL
Kod produktu: WMPLMZC320

Opis

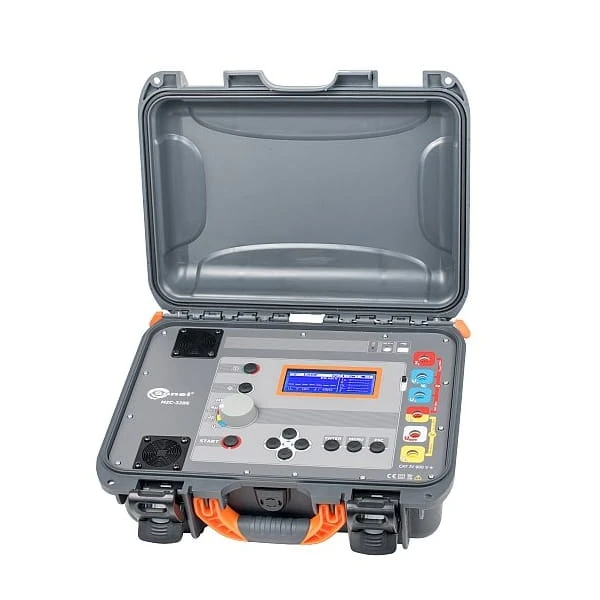

MZC-320S Silnoprądowy miernik impedancji pętli zwarcia

„Mierz, nie czekaj !” Przy wielokrotnym pomiarze Z, wysoce wydajmy system wentylacji znacząco redukuje czas chłodzenia rezystora zwarciowego.
W standardzie akcesoria do pomiaru dużych prądów

Pomiary bardzo małych impedancji pętli zwarcia (z rozdzielczością 0,1 mΩ) prądem rzędu 130 A przy 230 V; maksymalnie 300 A przy 550 V lub pomiary prądem rzędu 24 A przy 230 V, maksymalnie 30 A przy 550 V (z rozdzielczością 0,01 Ω)
pomiary w sieciach o napięciach znamionowych: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V i 290/500 V o częstotliwościach 45...65 Hz,
możliwość pomiaru w obwodzie zwarciowym: faza-faza, faza-ochronny, faza-neutralny,
rozróżnianie napięcia fazowego i międzyfazowego przy obliczeniach prądu zwarciowego,
możliwość zmiany długości przewodów pomiarowych,
metoda czteroprzewodowa, brak konieczności kalibracji przewodów (pomiar maksymalnym prądem 300 A).
Pomiar spodziewanego napięcia dotykowego lub napięcia dotykowego rażeniowego (z rezystorem 1 kΩ).
Pomiar napięć przemiennych 0...550 V.
Pamięć 990 wyników pomiaru z możliwością ich przesłania do komputera PC.
Transmisja danych po USB.
Przyrząd spełnia wymagania normy PN-EN 61557.

Pomiar napięć (True RMS)

Zakresy wyświetlania Rozdzielczość Błąd podstawowy
0...550 V 1 V ±(2% w.m. + 2 cyfry)
  • zakres częstotliwości: DC, 45...65 Hz
  • impedancja wejściowa woltomierza: >200 kΩ

Pomiar częstotliwości (dla napięć w zakresie 95...550 V)

Zakresy wyświetlania Rozdzielczość Błąd podstawowy
45,0...65,0 Hz 0,1 Hz ±(0,1% w.m. + 1 cyfra)

Pomiar parametrów pętli zwarcia dużym prądem (4p, Imax=300 A)

Silnoprądowy pomiar impedancji pętli zwarcia ZS:
zakres pomiarowy wg PN-EN 61557: 7,2 mΩ...1999 mΩ

Zakresy wyświetlania Rozdzielczość Błąd podstawowy
0...199,9 mΩ 0,1 mΩ ±(2% w.m. + 2 mΩ)
200...1999 mΩ 1 mΩ

Zakresy wyświetlania rezystancji RS i reaktancji XS pętli zwarcia

Zakresy wyświetlania Rozdzielczość Błąd podstawowy
0...199,9 mΩ 0,1 mΩ ±(2% w.m. + 2 mΩ)
wskazania impedancji
dla danego pomiaru
200...1999 mΩ 1 mΩ

Wskazania prądu zwarciowego
Zakres pomiarowy wg PN-EN 61557:

  • dla Un = 230 V 115,0 A...32,0 kA
  • dla Un = 400 V 200 A...55,7 kA
  • dla Un = 500 V 250 A...69,4 kA
Zakresy wyświetlania Rozdzielczość Błąd podstawowy
115,0...199,9 A 0,1 A Obliczany na
podstawie błędu
dla pętli zwarcia
200...1999 A 1 A
2,00...19,99 kA 0,01 kA
20,0...199,9 kA 0,1 kA
200 kA...* 1 kA

* 230 kA dla UL-N
400 kA dla UL-L

Pomiar parametrów pętli zwarcia prądem standardowym (2p, Imax=30 A)

Pomiar napięcia dotykowego UST i rażeniowego UT

Zakres Rozdzielczość Błąd podstawowy
0...100 V 1 V ±(10% w.m. + 2 cyfry)

Pomiar impedancji pętli zwarcia ZS:
zakres pomiarowy wg PN-EN 61557: 0,13 Ω...199,9 Ω dla przewodów 1,2 m

Zakresy wyświetlania Rozdzielczość Błąd podstawowy
0,00...19,99 Ω 0,01 Ω ±(2% w.m. + 3 cyfry)
20,0...199,9 Ω 0,1 Ω ±(3% w.m. + 3 cyfra)

Pomiar rezystancji RS i reaktancji XS pętli zwarcia

Zakres wyświetlania Rozdzielczość Błąd podstawowy
0,00...19,99 Ω 0,01 Ω ±(2% w.m. + 3 cyfry)
wskazania impedancji dla
danego pomiaru
20,0...199,9 Ω 0,1 Ω ±(3% w.m. + 3 cyfry)
wskazania impedancji dla
danego pomiaru

Wskazania prądu zwarciowego

Zakres wyświetlania Rozdzielczość Błąd podstawowy
1,150...1,999 A 0,001 A Obliczany na
podstawie błędu
dla pętli zwarcia
2,00...19,99 A 0,01 A
20,0...199,9 A 0,1 A
200...1999 A 1 A
2,00...19,99 kA 0,01 kA
20,0...40,0 kA 0,1 kA

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Bezpieczeństwo elektryczne:

  • rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1 i IEC 61557;
  • kategoria pomiarowa: IV 600 V wg PN-EN 61010-1;
  • stopień ochrony obudowy wg PN-EN 60529: IP20 (IP67 przy zamkniętej obudowie).

Pozostałe dane techniczne:

  • zasilanie miernika: wbudowany akumulator Li-Ion 7,2 V/8,8 Ah;
  • rezystor ograniczający prąd:ilość pomiarów pętli zwarcia: min. 2000 (4/min.);
    • dla pomiaru 4p: 1,8 Ω;
    • dla pomiaru 2p: 9,4 Ω dla U≤253 V, 19 Ω dla U>253 V;
  • współczynnik temperaturowy:±0,1% wartości mierzonej /°C;
  • wymiary: 390 mm x 310 mm x 170 mm;
  • waga: 6,6 kg.

Nominalne warunki użytkowania:

  • temperatura pracy: 0...+40 °C.



Wyposażenie

    Miernik Sonel MZC-320S WMPLMZC320
    Przewód 1,2 m czarny zakończony wtykami bananowymi WAPRZ1X2BLBB
    Przewód 1,2 m żółty zakończony wtykami bananowymi WAPRZ1X2YEBB
    Sonda ostrzowa z gniazdem bananowym czarna WASONBLOGB1
    Sonda ostrzowa z gniazdem bananowym żółta WASONYEOGB1
    Przewód 3m dwużyłowy U1 I1 WAPRZ003DZBBU1I1
    Przewód 3m dwużyłowy U2 I2 WAPRZ003DZBBU2I2
    Krokodylek czarny K03 (4 szt.) WAKROBL30K03
    Krokodyl Kelvina (2 szt.) WAKROKELK06
    Sonda silnoprądowa z gniazdem bananowym (2 szt.) WASONSPGB1
    Zasilacz Z7 WAZASZ7
    Futerał L14 WAFUTL14
    Przewód interfejsu USB WAPRZUSB
    Program Sonel Reader WAPROREADER
    Instrukcja obsługi
    Karta gwarancyjna
    certyfikat kalibracji
