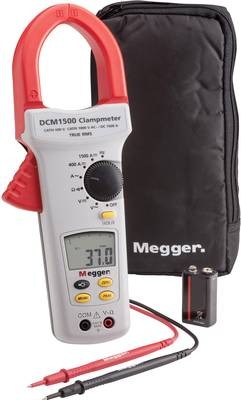

Megger DCM1500 Miernik cęgowy 1500A
Miernik cęgowy DCM1500 dla prądów do 1500A AC/DC z kategorią pomiarową CAT IV i True RMS j
Dzięki funkcji peak z bardzo szybką częstotliwością próbkowania 10 ms można zmierzyć prądy rozruchowe.
Pomiar prądu stałego w generatorach, systemach fotowoltaicznych, pojazdach elektrycznych, systemach galwanicznych, elektrycznych urządzeniach spawalniczych itp.
Cechy szczególne
- CAT IV 600 V
- TrueRMS
- 0,1 - 1500 A AC/DC
Charakterystyka
- Pomiar prądu do 1500 A AC/DC
- Pomiar napięcia 750 V AC i 1000 V DC
- True-RMS
- Duża średnica cęg
- Pomiary rezystancji, ciągłości i częstotliwości
- Peak, pamięć min./maks. i funkcja data hold.
Maksymalna średnica przewodu: 51 mm.
DCM1500 – funkcje, zakresy, parametry i dokładności pomiarowe
Podane dokładności obowiązują dla następujących warunków środowiskowych:
- temperatura: 23 °C ± 5 °C
- wilgotność względna: < 80 %.
1. DCM1500 pomiar prądu przemiennego
Zakres pomiarowy 400 A, rozdzielczość 0.1 A, tolerancja ± 1.5 % ± 10 cyfr; pasmo częstotliwości 50 Hz ~ 60 Hz
Zakres pomiarowy 1000 A, rozdzielczość 1 A, tolerancja ± 1.9 % ± 9 cyfr; pasmo częstotliwości 50 Hz ~ 60 Hz
Zakres pomiarowy 1500 A, rozdzielczość 1 A, tolerancja ± 2.5 % ± 7 cyfr; pasmo częstotliwości 50 Hz ~ 60 Hz
Zakres pomiarowy 400 A, rozdzielczość 0.1 A, tolerancja ± 1.9 % ± 5 cyfr; pasmo częstotliwości 61 Hz ~ 400 Hz
Zakres pomiarowy 1000 A, rozdzielczość 1 A, tolerancja ± 2.5 % ± 7 cyfr; pasmo częstotliwości 61 Hz ~ 200 Hz
Zakres pomiarowy 1500 A, rozdzielczość 1 A, tolerancja ± 3 % ± 7 cyfr; pasmo częstotliwości 61 Hz ~ 200 Hz
Zabezpieczenie przeciążeniowe 1500 A rms
Dodatkowy błąd wynikający z ze zmiany położenia badanego przewodu: ± 1 % wartości mierzonej
2. DCM1500 pomiar prądu stałego
Zakres pomiarowy 400 A, rozdzielczość 0.1 A, tolerancja ± 1 % ± 10 cyfry
Zakres pomiarowy 1000 A, rozdzielczość 1 A, tolerancja ± 1.9 % ± 7 cyfr
Zakres pomiarowy 1500 A, rozdzielczość 1 A, tolerancja ± 2.5 % ± 7 cyfr
Zabezpieczenie przeciążeniowe 1000 A AC przez 1 minutę
Dodatkowy błąd wynikający z ze zmiany położenia badanego przewodu: ± 1 % wartości mierzonej
3. DCM1500 pomiar napięcia przemiennego
Impedancja wejściowa: 1 MΩ// < 100 pF
Zakres częstotliwości 50 – 500 Hz
Zakres pomiarowy 0 – 400.0 V, tolerancja ± 1.0 % ± 5 cyfr
Zakres pomiarowy 401 – 750 V, tolerancja ± 1.0 % ± 5 cyfr
Zabezpieczenie przeciążeniowe 750 V rms
4. DCM1500 pomiar napięcia stałego
Impedancja wejściowa: ≥ 1 MΩ
Zakres pomiarowy 0 – 400.0 V, tolerancja ± 0.7 % ± 2 cyfry
Zakres pomiarowy 401 – 1000 V, tolerancja ± 0.7 % ± 2 cyfry
Zabezpieczenie przeciążeniowe 1000 V rms
5. DCM1500 pomiar rezystancji i ciągłości
Zakres pomiarowy 0 – 400.0 Ω, tolerancja ± 1 % ± 3 cyfry
Test ciągłości: sygnał akustyczny < 30 Ω
6. DCM1500 pomiar częstotliwości
Zakres pomiarowy 20 – 400 Hz, rozdzielczość 1 Hz, tolerancja ± 0.1 % ± 2 cyfry
Czułość: 3 A
Zabezpieczenie przeciążeniowe 1000 A AC/DC przez 1 minutę
DCM1500 – cechy dodatkowe
Automatyczne wyłączenie miernika: po 30 minutach bezczynności
Wyświetlacz LCD: 3 3/4 cyfry, maksymalne wskazanie 4000
Sygnalizacja przekroczenia zakresu: komunikat “OL”
Zasilanie: bateria alkaliczna 9 V PP3 MN1604 6LR61, żywotność baterii 100 godzin
Warunki środowiskowe pracy: 0 °C – 30 °C ≤ 80 % RH; 30 °C – 40 °C ≤ 75 % RH; 40 °C – 50 °C ≤ 45 % RH
Warunki środowiskowe przechowywania: -20 °C – +60 °C < 80 % RH (bez baterii)
Kategoria bezpieczeństwa: IEC 61010-1 600V CAT IV do pomiarów nieizolowanych przewodów
Kompatybilność elektromagnetyczna: EN61326-1
Stopień zanieczyszczenia środowiska: 2
Maksymalna wysokość pracy: 2000 m
Odporność na udary mechaniczne: upadek z wysokości 1.2 m na twardą powierzchnię
Wymiary miernika: 105 mm (szer.) x 275 mm (wys.) x 48 mm (głęb.)
Masa miernika: 524 g (z bateriami)
Zakres dostawy
- Bezpieczne przewody pomiarowe
- Bateria
- Torba
- Instrukcja obsługi
