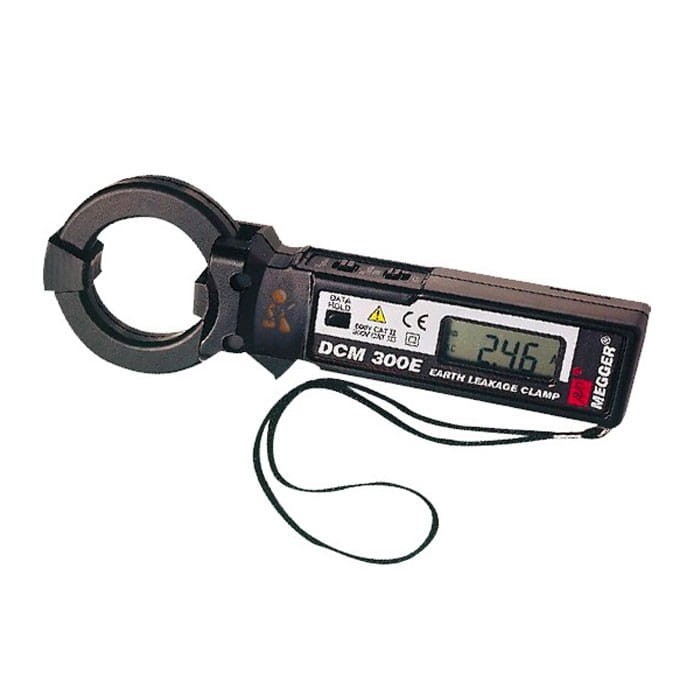

Megger DCM 300E - Cęgowy miernik prądu upływu

Megger DCM300E - Cęgowy miernik prądu upływu

Miernik cęgowy upływności DCM300E
Cęgowy miernik wysokiej rozdzielczości prądu przemiennego, idealny do sprawdzania wyłączników różnicowoprądowych sprawiających kłopot częstym przypadkowym wyzwalaniem

4 zakresy: 30 mA (rozdzielczość 0,01 mA), 300 mA, 30 A oraz 300 A
Wyświetlacz LCD 3 1⁄2 cyfr z analogowym wykresem słupkowym
Zamrożenie pomiaru na ekranie

DCM300E nadaje się doskonale do pomiaru prądu upływu do ziemi w obwodzie, w którym występuje częste zadziałanie wyłącznika RCD. Wynik pomiaru pozwoli na ustalenie, czy wyzwalanie wyłącznika jest skutkiem nadmiernego prądu upływu do ziemi, czy
też sam wyłącznik RCD jest wadliwy.

Funkcje, zakresy, parametry i dokładności pomiarowe

Podane dokładności obowiązują dla następujących warunków środowiskowych:
– temperatura otoczenia: 23 °C ± 5 °C
– wilgotność względna powietrza: < 80 %.

ACA – prąd przemienny 50/60Hz
Zakres pomiarowy 30 mA, rozdzielczość 0.01 mA, dokładność pomiaru ± 1.2 % ± 5 cyfr
Zakres pomiarowy 300 mA, rozdzielczość 0.1 mA, dokładność pomiaru ± 1.2 % ± 5 cyfr
Zakres pomiarowy 30 A, rozdzielczość 0.01 A, dokładność pomiaru ± 1.2 % ± 5 cyfr
Zakres pomiarowy 300 A, rozdzielczość 0.1 A, dokładność pomiaru ± 1.2 % ± 5 cyfr; 200 – 250 A: ± 3 % ± 5 cyfr;
250 – 300 A: ± 5 % ± 5 cyfr

Dane dodatkowe

Wyświetlacz LCD 3 1/2 cyfry, maksymalne wskazanie 3200
Średnica przewodu: 40 mm
Sygnalizacja przekroczenia zakresu pomiarowego: wyświetla się symbol “OL”
Wskaźnik rozładowania baterii poniżej napięcia 2,5 V – 2.7 V: wyświetla się symbol “+-”
Sygnalizacja zamrożenia wyniku pomiarowego: wyświetla się komunikat “DH”
Szybkość próbkowania: około 2 razy/s (wyświetlacz cyfrowy), około 12 razy/s (bragraf analogowy)
Automatyczne wyłączenie miernika: po około 10 minutach bezczynności
Maksymalne napięcie badanego obwodu: 600 V AC
Wytrzymałość izolacji: 3700 V AC przez 1 minutę
Temperatura pracy: 0 ~ 40 °C < 80 % RH (brak kondensacji)
Temperatura przechowywania: -10 ~ 60 °C < 70 % RH (brak kondensacji)
Zasilanie: 2 baterie pastylkowe 1.5 V LR44 lub SR 44
Pobór mocy: około 5 mW
Żywotność baterii: około 50 godzin (LR44)
Wymiary miernika: około 64 mm (szer) x 176 mm (wys.) x 23 mm (głęb.)
Masa miernika: około 125 g
Bezpieczeństwo: EN61010-1, EN61010-2-032 300 V faza do ziemi i 500 V; międzyfazowo CAT III lub 600 V CAT II
Podwójna izolacja
Kompatybilność elektromagnetyczna: IEC61326 z dodatkiem 1 włącznie

DCM300E – wyposażenie standardowe
Walizka transportowa
Komplet baterii (2 sztuki)
Instrukcja obsługi
