Megger EVCA 210 Adapter Do Badań Stacji Ładowania Pojazdów Elektrycznych

Megger EVCA210 Adapter Do Badań Stacji Ładowania Pojazdów Elektrycznych

Adapter do badań stacji ładowania pojazdów elektrycznych PN-HD 60364-7-722:2019-1 Instalacje elektryczne
niskiego napięcia -- Część 7-722: Wymagania dotyczące specjalnych instalacji lub lokalizacji -- Zasilanie pojazdów
elektrycznych.
Megger EVCA210 jest standardowo wyposażony we wtyczkę Typu 2 do stacji ładowania z tablicą gniazd wtykowych bądź z zamontowanym na stałe przewodem ładowania.

Napięcie wejściowe 250 V (układ 1-fazowy)/430 V (układ 3-fazowy)
Przycisk wstępnego pomiaru PE
Pokrętło wyboru symulowanego sygnału styku probierczego PP
Pokrętło wyboru symulowanego sygnału przewodu sterującego CP
Przycisk symulacji błędu „E” przewodu sterującego CP
Przycisk symulacji uszkodzenia przewodu PE (uziemienia)
Pomiary przewodów fazowych pod napięciem (fazy L1, L2, L3 i N) i przewodu ochronnego PE
Gniazdo sieciowe EVCA210 – gniazdo Schuko (CEE 7/3)
Pomiar sygnału CP, dwa 4 mm gniazda do połączenia z oscyloskopem
CAT II 300 V
Klasa szczelności IP54

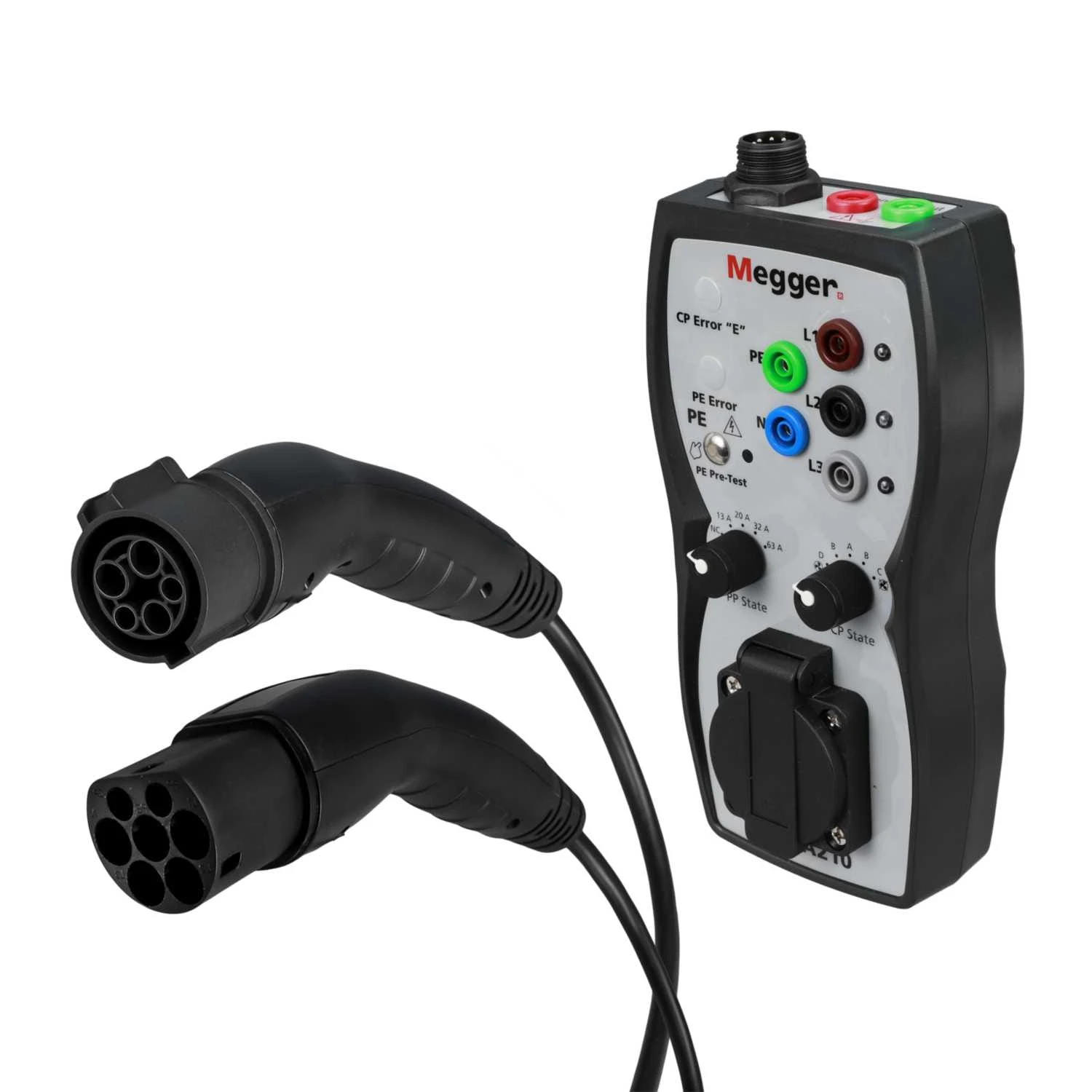

Wtyczka Typu 2 do stacji ładowania z tablicą gniazd wtykowych bądź zamontowanym na stałe przewodem ładowania
Wtyczka Typu 1 do stacji ładowania z zamontowanym na stałe przewodem ładowania Opcja Miękki futerał ochronny

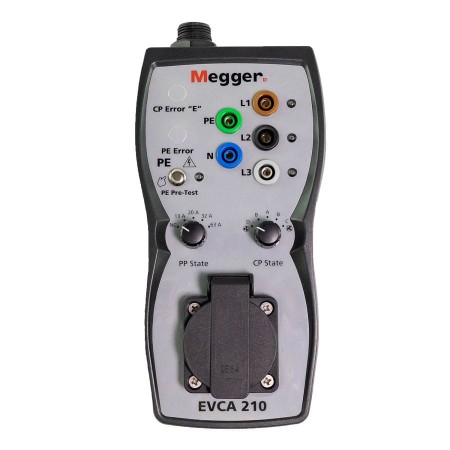

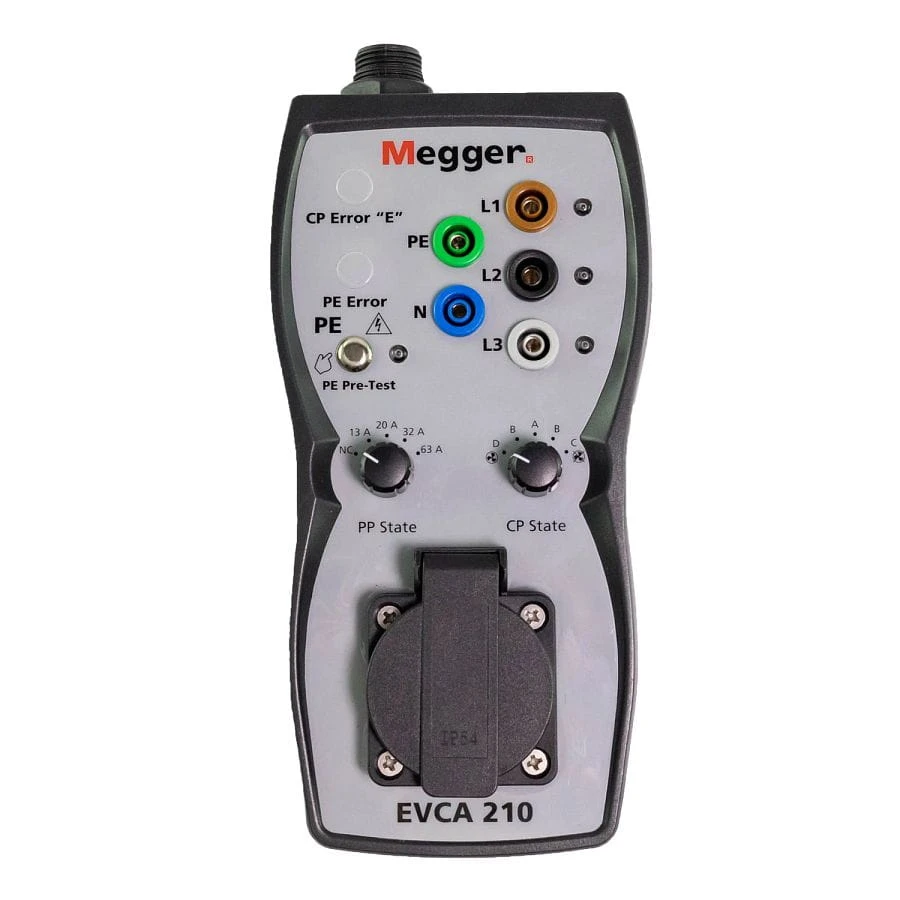

Adapter Do Badań Stacji Ładowania Pojazdów Elektrycznych – Megger EVCA210

Przycisk wstępnego pomiaru przewodu PE
Przycisk symulacji błędu „E” przewodu sterującego CP
Przycisk symulacji uszkodzenia przewodu ochronnego PE (uziemienia)
Pokrętło wyboru symulowanego sygnału styku probierczego PP
Megger EVCA210 to kompaktowy, łatwy w obsłudze adapter, oferujący wymagane przez przedsiębiorstwa energetyczne funkcje do przeprowadzenia testów stacji ładowania pojazdów elektrycznych Mode 3 AC. Zaprojektowany ze szczególnym uwzględnieniem wymogów norm europejskich oraz międzynarodowych, EVCA210 może być wykorzystany do testów wszelkich jedno- oraz trójfazowych stacji ładowania pojazdów elektrycznych przy zastosowaniu odpowiednich wtyczek. Zakres wykonywanych badań obejmuje weryfikację poprawności funkcjonowania oraz bezpieczeństwa obsługi stacji ładowania. Adapter umożliwia przeprowadzenie pomiarów stacji ładowania przy pomocy jedno- i wielofunkcyjnych urządzeń pomiarowych według wymogów PN-EN IEC 61851-1 oraz PN-HD 60364-7-722. Stacje ładowania należy poddawać badaniom przed dopuszczeniem do użytkowania oraz okresowo, na etapie eksploatacji.

Adapter pomiarowy Megger EVCA210 podczas badań odwzorowuje warunki przyłączenia samochodu elektrycznego do stacji ładowania. Podłączenie adaptera umożliwia operatorowi wymuszenie procedury ładowania dzięki odpowiednim nastawom sygnału styku probierczego PP (Proximity Pilot) oraz przewodu sterującego CP (Control Pilot).

Główne urządzenie pomiarowe można podłączyć do adaptera poprzez gniazdo wtykowe na panelu czołowym bądź 4 mm gniazda bananowe L1, L2, L3, N, PE. 2 dodatkowe gniazda sygnału sterującego CP oferują możliwość obserwacji i pomiaru sygnału CP za pomocą oscyloskopu.

Adapter umożliwia ponadto manualne przeprowadzenie pomiaru wstępnego PE w celu potwierdzenia braku niebezpiecznych napięć w przewodzie ochronnym PE. Test ten należy wykonać przed wszelkimi innymi pomiarami.

Jeżeli wynik testu będzie negatywny, tzn. adapter wykryje niebezpieczne napięcie w przewodzie PE, kategorycznie należy wstrzymać procedurę testową i usunąć uszkodzenie przed dalszą kontynuacją. Adapter oferuje również dwa inne testy manualne: „CP Error” symuluje błąd przewodu
sterującego CP; zaś „PE Error” symuluje odłączenie przewodu PE. Obydwa pomiary mają na celu sprawdzenie prawidłowego odłączenia obciążenia stacji ładowania.

Przed rozpoczęciem badań z wykorzystaniem adapterów zaleca się, aby użytkownik zapoznał się z wszelką dokumentacją stacji ładowania oraz następującymi normami:
PN-EN IEC 61851-1:2019-10 System przewodowego ładowania pojazdów elektrycznych – Część 1: Wymagania ogólne

Akcesoria na wyposażeniu
EVCA210
Wtyczka ładowania Typu 2
Futerał ochronny
Instrukcja obsługi

Akcesoria opcjonalne EVCA210
Miękki futerał ochronny 1013-318
Wtyczka ładowania Typu 1 1013-319
Wtyczka ładowania Typu 2 1013-320
