Megger MIT 330 Miernik rezystancji izolacji do 1kV

Megger MIT330 Miernik rezystancji izolacji do 1kV

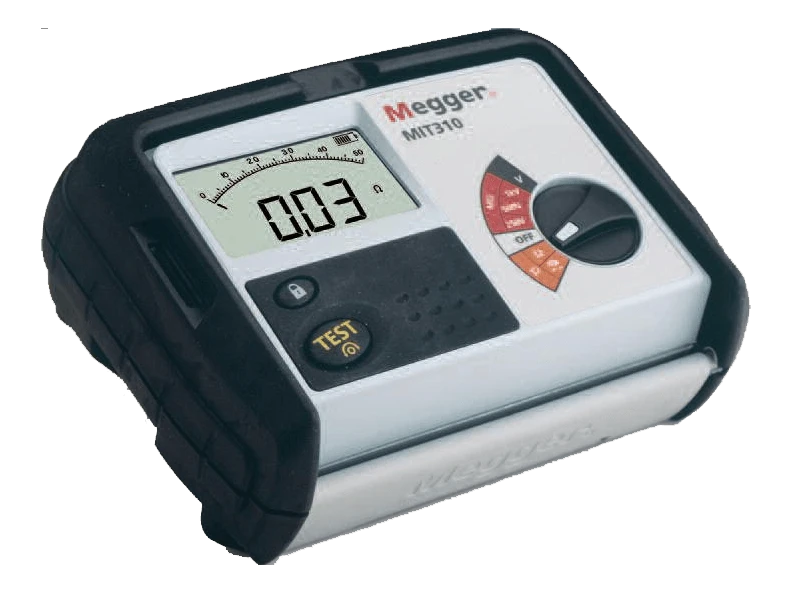

Cyfrowe modele MIT300, MIT310, MIT320 i MIT330 posiadają wyświetlacz cyfrowo-analogowy. Ogromne 20mm cyfry zapewniają czysty odczyt, połączone z analogową skalą w kształcie luku imitujące przyrząd analogowy, z prawdziwą analogową reakcją.
MIT310A posiadają skalę z ruchomą cewką dla osób które preferują prawdziwą ruchomą igłę. Czarne napisy na białym tle dają wysoki kontrast, nawet przy słabym oświetleniu

Ekstremalnie prosty w użyciu
Osłona gumowa chroniąca obudowę
Składana osłona ochronna
Ostrzeżenie o obwodzie pod napięciem
Wodo- i pyłoszczelny wg. IP54
Inteligentny system bezpieczeństwa
Magazynowanie wyników pomiarów (tylko MIT330)
Interfejs USB (tylko MIT330)

Wytrzymałość

• Mierniki impedancji pętli MIT są otoczone gumową osłoną, aby mogły wytrzymywać uderzenia, którym nieustannie podlegają w terenie.
• Sztywna osłona wyświetlacza składa się pod przyrządem w czasie wykonywania pomiarów natomiast przykrywa wyświetlacz po ich zakończeniu.

Prosta obsługa

• Brak ukrytych funkcji oznacza, że obsługa serii MIT jest oczywista
• Kodowane kolorem zakresy pomagają w wyborze zakresu, redukując błędy oraz czas pomiarów
• Pomiary ciągłości z sygnalizacja akustyczna rozpoczynają się automatyczne po podłączeniu do badanego obwodu
• Badania izolacji mogą być uruchamiane z przyrządu lub z sondy zdalnego sterowania

Podświetlanie
Zarówno wyświetlacz, jak i przełącznik zakresów mogą być odczytywane w ciemności ponieważ MIT320/MIT330 ma podświetlany wyświetlacz i przełącznik zakresów.

Cechy bezpieczeństwa:

• W celu ochrony użytkownika i przyrządu przed niewłaściwym użyciem wszystkie przyrządy serii MIT posiadają szereg cech znanych, jako Inteligentny System Bezpieczeństwa Meggera:
• Blokada bezpieczeństwa - zapobiega niebezpiecznemu podłączeniu przewodów pomiarowych
• Wskaźniki LED prawidłowości podłączenia przewodów pomiarowych
• Nawet gdy MIT jest podłączony do obwodu pod napięciem, podczas ustawienia do pomiaru ciągłości, miernik pozostaje bezpieczny i nie zostanie uszkodzony.
• Ostrzeżenie o napięciu - alarmuje użytkownika gdy istniejące w obwodzie napięcie przekracza 25V.
• Blokada bezpieczeństwa - zapobiega wykonaniu pomiarów, gdy napięcie obwodu przekracza 50V

Wszystkie przyrządy serii MIT spełniają lub przewyższają wymagania norm UK lub międzynarodowych, włączając wymagania BS7671 i VDE0413 części 1 i 4, HD 384, IEC 364, NFC15-100, NEN3140, ES 59009 i EN 61557.

Dodatkowo przyrządy spełniają wymagania BSEN61010-1 w zakresie bezpiecznego podłączenia zasilania 440V dla kategorii III (600V faza do ziemi).

Model MIT330 dodatkowo oferuje możliwość zapisu wyników pomiarów w wewnętrznej pamięci. Ponad 1000 wyników może być zapisanych w terenie i następnie przesłanych do PC w dogodnym momencie. Dane są gromadzone w nie ulotnej pamięci, które są utrzymywane po wyłączeniu przyrządu lub nawet po wyczerpaniu się baterii.
Dla pewnej grupy wyników może być wybrany numer odniesienia, pozwalający na separowanie tej grupy pomiarów i łatwe oddzielenie po transmisji do PC.
Segmentowy wskaźnik pamięci pokazuje, jak dużo pamięci zostało zapełnione.
Wyniki pomiarów są transmitowane do plików CSV (z separacją przecinkami) i mogą być łatwo importowane do arkuszy Microsoft Excel.

1. Pomiar rezystancji izolacji
Napięcia pomiarowe: 250 V, 500 V, 1000 V
Prąd pomiarowy: > 1 mA
Prąd zwarciowy: 1.5 mA
Zakresy pomiarowe:
10 kΩ – 10 MΩ, tolerancja 3 % + 2 cyfry
10 MΩ – 100 MΩ, tolerancja 5 %
100 MΩ – 999 MΩ, tolerancja 30 %

2. Pomiar ciągłości prądem 200 mA
Napięcie bez obciążenia: 5 V ± 1 V
Prąd zwarciowy: 205 +10 mA -5 mA
Zakres pomiarowy: 0.01 – 99.9 Ω, tolerancja 3 % + 2 cyfry
Zakres pomiarowy na skali analogowej: 0 – 50 Ω
Kompensacja rezystancji przewodów pomiarowych w zakresie 0 – 9 Ω
Sygnalizacja akustyczna dla zmierzonej rezystancji < 5 Ω

3. Pomiar napięcia przemiennego
Zakres pomiarowy: 0 – 600 V
Dokładność pomiaru: ± 1 % ± 1 cyfra

4. Pomiar napięcia stałego
Zakres pomiarowy: 0 – 600 V
Dokładność pomiaru: ± 1 % ± 1 cyfra

5. Pomiar rezystancji
Napięcie bez obciążenia: 5 V
Zakres pomiarowy: 10 Ω – 1 MΩ
Dokładność pomiaru: ± 5 % ± 2 cyfry w zakresie do 100 kΩ
