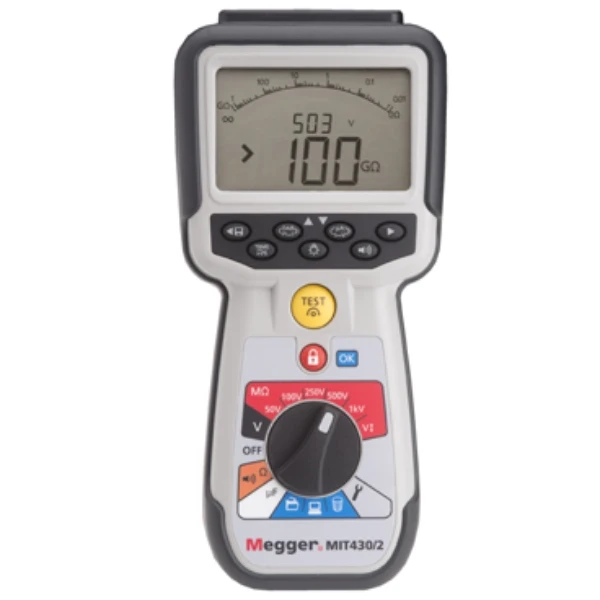

Megger MIT430/2 Miernik rezystancji izolacji do 1kV

Seria Megger MIT400 Mierniki ciągłości i rezystancji izolacji do 1kV

Nowa seria mierników rezystancji izolacji i ciągłości jest przeznaczona do badań elektrycznych urządzeń przemysłowych oraz domowych. Szeroki zakres funkcji pomiarowych czyni serię MIT400 idealną do wykorzystania podczas przeglądów oraz napraw.
Seria ta zastępuje dobrze znaną serię mierników rezystancji izolacji BM400, oferując większą funkcjonalność i łatwiejszą obsługę, szerszy zakres zastosowań oraz zwiększone bezpieczeństwo

• Seria MIT400 składa się z pięciu modeli:
• MIT400 (250V, 500V i 1000V)
• MIT410 (50V, 100V, 250V, 500V i 1000V + PI, DAR)
• MIT420 (50V, 100V, 250V, 500V i 1000V + PI, DAR + pamięć)
• MIT430 (50V, 100V, 250V, 500V i 1000V + PI, DAR + pamięć + Bluetooth)
• MIT40X (10V do 100V z krokiem 1V)
• Zakres pomiarowy do 200GΩ (MIT420 i MIT430)
• Pomiar ciągłości prądem 200mA z rozdzielczością 0,01Ω.
• Ostrzeżenie o obecności napięcia w badanym obwodzie - wyświetlenie wartości napięcia i wstrzymanie pomiaru.
• Pomiar napięcia True RMS i DC
• Wyznaczenie długości kabla poprzez pomiar pojemności (MIT420 i MIT430)
• Wyświetlacz cyfrowo/analogowy.
• Zasilanie z baterii lub akumulatorów
• Zakres temperatury pracy -10°C do +55°C
• CAT IV 600V
• Pyło- i wodoszczelność: IP54
• Zgodność z normą EN61557-1

Pomiary rezystancji izolacji

• Napięcia pomiarowe: 250V do 1000V lub 50V do 1000V
• Blokada pomiaru: umożliwia pomiar izolacji w trybie ciągłym
• Wyświetlanie napięcia próby: aktualne napięcie próby jest wyświetlane na pomocniczym wyświetlaczu, natomiast wynik pomiaru rezystancji izolacji na dużym wyświetlaczu głównym.
• Analogowa skala: wyświetlacz posiada analogową logarytmiczną skalę w kształcie łuku, która pokazuje dynamikę procesu podobnie, jak tradycyjna wskazówka analogowa.
• PI oraz DAR: Wskaźnik Polaryzacji (PI) oraz Współczynnik Absorpcji Dielektryka (DAR).
• 200GΩ: Badania izolacji do 20GΩ (MIT400) lub do 200GΩ (MIT420 i MIT430)
• Silikonowe przewody: wysokiej jakości, elastyczne, silikonowe przewody są komfortowe w użyciu i zapobiegają błędom pomiarowym na wyższych zakresach GΩ.
• Wstrzymanie pomiaru: zapobiega pomiarom, jeżeli podczas badania rezystancji izolacji zostanie wykryte napięcie przekraczające 50V.
• Brzęczyk izolacji: brzęczyk może być ustawiony do dźwięczenia, jeżeli rezystancja izolacji jest większa niż ustawiona granica.

Pomiary ciągłości

• Auto-test: automatyczny pomiar po dotknięciu do badanego obwodu umożliwia pomiar bez potrzeby naciśnięcia przycisku Test.
• 200mA lub 20mA: dostępne są prądy pomiaru ciągłości 200mA lub 20mA. Prąd 20mA zauważalnie zwiększa czas życia baterii.
• Zerowanie przewodów: kompensacja rezystancji przewodów (NULL) działa, aż do 9Ω.
• Brzęczyk: załączony lub wyłączony przez proste naciśnięcie przycisku.
• Granica brzęczyka: granicę alarmu ciągłości sygnalizowaną brzęczykiem zapewnia regulowana wartość maksymalnej rezystancji przy której brzęczyk dźwięczy.
• Granica ta jest regulowana od 1Ω do 20Ω w 5 krokach.
• Zakres kΩ: zwiększa zakres pomiaru rezystancji do 1MΩ.

Wyświetlacz

• Wyświetlacz oferuje połączenie skali analogowej z podwójnym odczytem cyfrowym.
• Skala analogowa w kształcie łuku:
• Skala analogowa na całej szerokości wyświetlacza.
• Opatentowana skala logarytmiczna, analogowa pokazuje dynamikę zasadniczych zmian ładowania i rozładowania, które nie są widoczne na wskazaniu cyfrowym.
• Pojedynczy wskaźnik "igła" jest odpowiednikiem wskazówki wskaźnika analogowego.
• Logarytmiczna skala dla lepszych pomiarów rezystancji izolacji o małych wartościach.

• Podwójna skala cyfrowa:
• Główna skala cyfrowa dla dobrej widoczności wszystkich głównych wyników pomiarów
• Pomocnicza skala cyfrowa dla prezentacji dodatkowych danych:
• Napięcie pomiaru izolacji
• Prąd upływności izolacji
• Częstotliwość sieci (podczas pomiaru napięcia)
• Tryb pomiaru PI, DAR lub T1

MIT40X - przyrząd z regulowanym napięciem pomiaru rezystancji izolacji
Przyrząd MIT40X dostarcza unikatowe rozwiązanie dla pomiarów rezystancji izolacji nietypowymi napięciami. MIT40X ma napięcie pomiaru rezystancji izolacji ustawiane w zakresie od 10V do 100V z krokiem 1V, napięcie to jest ustawiane w menu "Set-Up". Raz wybrane napięcie może być zmieniane tylko przez rekonfigurację menu "Set-Up".

Typowe zastosowania:

• Lotnictwo
• Wojska lądowe, morskie i komunikacja powietrzna
• Linie produkcyjne
• Pomiary elektrostatyczne
• Padania podzespołów
• Trakcja zasilana akumulatorowo i aparatura dźwigowa

Magazynowanie i transmisja danych

• MIT420
• MIT420 potrafi gromadzić wyniki pomiarów w celu późniejszego wywołania ich na ekran. Prosta struktura gromadzenia wyników pozwala na wywoływanie indywidualnych ekranów wyników dla danego numeru pomiaru.
• MIT430
• MIT430 potrafi gromadzić wyniki pomiarów oraz transmitować je do PC. Wyniki pomiarów mogą być gromadzone w pamięci przyrządu i następnie przesyłane do komputera przy użyciu programu Megger Download Manager (w języku polskim).
• Dane przesyłane są poprzez Bluetooth, gdy przyrząd MIT430 ma aktywowany tryb Download (transmisji).
• Uwaga: Odbierający PC musi mieć wbudowaną funkcję Bluetooth lub w porcie USB umieszczony odbiornik Bluetooth. Akceptowany jest odbiornik Class II (10m). Bezpieczeństwo
• Skonstruowany tak, aby być wyjątkowo bezpiecznym w użytkowaniu, szybkie wykrywanie obwodów zapobiega uszkodzeniom przyrządu, jeżeli przypadkowo zostanie podłączony do obwodu pod napięciem fazowym lub międzyfazowym. Dotyczy wszystkich przyrządów:
• Spełnia wymagania międzynarodowych norm IEC1010-2 i EN61557.
• Detekcja obwodów pod napięciem wstrzymuje pomiary izolacji dla napięć powyżej 50V.
• Detekcja obwodów pod napięciem i wstrzymanie pomiarów ciągłości.
• Domyślne wyświetlanie wykrytych napięć na wszystkich zakresach.
• Detekcja i wstrzymanie funkcji nawet, gdy przepalony jest bezpiecznik ochronny.
• Odpowiedni do użytkowania w zastosowaniach CAT IV i napięć zasilających do 600V.

600V CAT IV
Wszystkie przyrządy MIT400 są tak skonstruowane, aby spełniać wymagania bezpieczeństwa przy użyciu dla CAT IV 600V.

Zastosowania
(A) Badania instalacji elektrycznych:
MIT400 zawiera wszystkie funkcje wymagane przez elektryków i inżynierów pracujących w obszarze przemysłu. Dostępne funkcje są wybrane tak, aby uczynić badania łatwymi i szybkimi w szerokim zakresie sytuacji. Typowe przemysły to:

• Firmy dostarczające energię elektryczną
• Duże i małe instalacje elektryczne
• Okresowe przeglądy i badania
• Badania kabli

(B) Obsługa, naprawa i konserwacja:
MIT410 i MIT420 oferują dodatkowe możliwości wymagane przez inżynierów pracujących w bardziej wymagających zastosowaniach. Funkcje takie, jak PI oraz DAR, pomiar pojemności i wyższy zakres rezystancji izolacji są odpowiednie dla takich zastosowań, jak:

• Badania produkcyjne
• Budowa tablic rozdzielczych
• Transport kolejowy i inne
• Badania silników
• Kontrola jakości kabli
• Utrzymanie oświetlenia ulicznego
• Badania i przeglądy awioniki
• Zastosowania militarne
