Megger TDR 2050 Reflektometr dwukanałowy

Reflektometr dwukanałowy Megger TDR2050

Opis produktu:

• Wbudowany filtr zabezpieczający wejścia reflektometru, spełniający wymagania kategorii pomiarowej CAT IV 600 V
• Wybór pomiaru w trybie impulsowym albo „schodkowym” (step TDR)
• Funkcja DDG – wzmocnienie impulsu zależne od odległości
• Oznaczanie przebiegów
• Impuls sondujący 2 ns
• Przeznaczone do lokalizacji uszkodzeń we wszystkich typach kabli o żyłach metalowych

Megger® TDR2050 to zaawansowany technologicznie, profesjonalny dwukanałowy reflektometr, przeznaczony do lokalizacji uszkodzeń we wszystkich typach kabli z żyłami metalowymi.
Posiada rozdzielczość od 0,1m oraz maksymalny zasięg pomiaru do 20 km, zależny od wybranego współczynnika prędkości propagacji impulsu (VF –Velocity Factor) oraz typu kabla.
Dostępnych jest 6 wartości impedancji wyjściowych (25 Ω, 50 Ω, 75 Ω, 100,125 Ω i 140 Ω), wybieranych ręcznie lub za pośrednictwem funkcji automatycznego dopasowania impedancji do badanego kabla. Współczynnik prędkości propagacji impulsów w kablu można ustawiać w zakresie 0.2 ÷ 0.99, co pozwala na badanie dowolnego typu kabla.

Reflektometr wyposażony jest w duży kolorowy wyświetlacz LCD typu WVGA o wysokiej rozdzielczości, z prostą regulacją obrazu. Obsługa przyrządów za pomocą przycisków dedykowanych i przycisków z dynamicznie przypisywanymi funkcjami jest łatwa i intuicyjna.
Wybór funkcji AUTO gwarantuje dobór najbardziej odpowiednich parametrów pomiarowych (tj. szerokość impulsu, wzmocnienie, impedancję itp.) w celu uzyskania optymalnie czytelnego reflektogramu badanego kabla. Praca w trybie ręcznym umożliwia doprecyzowanie obrazu zaburzenia, co pozwala zidentyfikować trudne do wykrycia uszkodzenia.
Jednoczesne wyświetlanie obrazów uzyskanych na dwóch kanałach zwiększa możliwości analityczne reflektometrów a dwa niezależne kursory pozwalają na wyznaczenie odległości między dowolnymi punktami reflektogramu.
Wyświetlanie reflektogramów kabli podłączonych do dwóch niezależnych wejść na oddzielnych obrazach umożliwia wykonanie pomiarów porównawczych. Bardzo wysoka rozdzielczość ekranu, białe podświetlenie i definiowane przez użytkownika parametry kolorystyczne ekranu ożywiają obraz i ułatwiają identyfikację kluczowych elementów przebiegów reflektometrycznych.

Zabezpieczenie wejścia 600V CAT IV
Model TDR2050 jest pierwszym reflektometrem w swojej klasie posiadającym wbudowane zabezpieczenie wejścia spełniające wymagania kategorii pomiarowej CAT IV 600V. Możliwość podłączenia instrumentu do instalacji pod napięciem zwiększa obszar jego zastosowań.

Pamięć przebiegów
Reflektometr Megger TDR2050 umiżliwia zapisanie do 100 różnych pomiarów w wewnętrznej pamięci. Zapisane przebiegi można wywołać na ekran w celu szczegółowej analizy lub porównania z przebiegiem wyświetlanym na bieżąco.
Korzystając z oprogramowania TraceXpert pomiary zapisane w pamięci instrumentu można także przesłać do komputera poprzez złącze USB.

Funkcja Step TDR (tryb „schodkowy”)
Strefa martwa, charakterystyczna dla reflektometrów impulsowych, może maskować uszkodzenia znajdujące się bardzo blisko miejsca podłączenia urządzenia, praktycznie uniemożliwiając ich wykrycie. Wyposażenie reflektometru TDR2050 w funkcję Step TDR eliminuje tę wadę. Technika Step TDR polega na wysyłaniu w sposób ciągły sygnału o kształcie powtarzalnych impulsów prostokątnych o szybkim czasie narastania i stosunkowo długim czasie trwania. W miejscu zaburzenia powodującego zmianę impedancji falowej toru amplituda impulsu zmienia się skokowo w górę lub w dół, w zależności od kierunku zmiany impedancji. Obraz reflektometryczny nie zawiera wielokrotnych odbić i pozwala na identyfikację uszkodzeń w bardzo bliskiej odległości od reflektometru, najczęściej niemożliwych do wykrycia standardowym reflektometrem impulsowym.

Funkcja DDG
Model TDR2050 posiada funkcję automatycznie regulowanego wzmocnienia zależnie od odległości (DDG – Distance Dependent Gain). Zastosowane tej funkcji kompensuje tłumienność badanego toru kablowego poprzez stopniowe zwiększanie wzmocnienia odbitego sygnału w zależności od odległości rejestrowanego zaburzenia od reflektometru. W ten sposób prezentowane na reflektogramie obrazy zaburzeń tej samej wartości mają podobną amplitudę niezależnie od umiejscowienia na przebiegu.

Automatyczna lokalizacja uszkodzeń
Autorska funkcja AutoFind firmy Megger umożliwia szybką lokalizację wyraźnych uszkodzeń kabla. Pierwsze naciśnięcie przycisku AutoFind rozpoczyna samoczynną lokalizację miejsca uszkodzenie kabla, automatycznie dobierając parametry pomiaru (zakres i wzmocnienie) i ustawiając kursor w miejscu pierwszego najpoważniejszego zaburzenia widocznego na reflektogramie. Kolejne naciśnięcia przycisku AutoFind lokalizują następne wykryte zaburzenia.

Funkcja FindEnd
Model TDR2050 posiada również funkcję automatycznej identyfikacji końca badanego kabla, co przydaje się na przykład wtedy, gdy konieczne jest szybkie zmierzenie odległości do końca kabla albo długości kabla. Użytkownicy preferujący ręczną kontrolę pomiaru nie muszą korzystać z funkcji FindEnd i zawsze mogą manualnie doprecyzować pozycję kursora na wybranym elemencie przebiegu reflektometrycznego.

Definiowanie kolorów ekranu
Reflektometry używane są w różnych warunkach oświetlenia a użytkownicy mogą mieć szczególne wymagania w odniesieniu do barw (wynikające na przykład z wady wzroku), stąd ważna jest możliwość samodzielnego zdefiniowania parametrów kolorystycznych ekranu. Oprócz dwóch standardowych ustawień – domyślnych i przeznaczonych do zastosowania w otwartym terenie – użytkownik ma do dyspozycji sześć dodatkowych ustawień fabrycznych. Użytkownik może również zdefiniować własne zestawy kolorystyczne poprzez regulację siedmiu parametrów ekranu według indywidualnych preferencji.

Trace Tagging – opis przebiegów reflektometrycznych
W reflektometrze TDR2050 użytkownik może nadawać nazwy poszczególnym przebiegom reflektometrycznym w celu szybkiej identyfikacji pomiarów. Dowolna nazwa – skojarzona np. z miejscem pomiaru i/lub numerem badanego obwodu – może składać się z 32 znaków alfanumerycznych (duże i małe litery, cyfry i znaki diakrytyczne). Nazwa jest zapisywana w pamięci urządzenia wraz z przebiegiem, którego dotyczy.

Oprogramowanie TraceXpert™
Reflektometr dostarczany jest w komplecie z oprogramowaniem komputerowym TraceXpert, które umożliwia przesyłanie wyników pomiarów do komputera, archiwizowanie i protokołowanie danych, a także późniejsze pobieranie danych z powrotem do reflektometru w celu porównania bieżących pomiarów danego kabla z przebiegiem historycznym. Aplikacja TraceXpert, zbudowana w oparciu o bazę danych i opracowana z myślą o łatwości obsługi, stanowi doskonałe narzędzie do zarządzania i analizy danych pomiarowych.

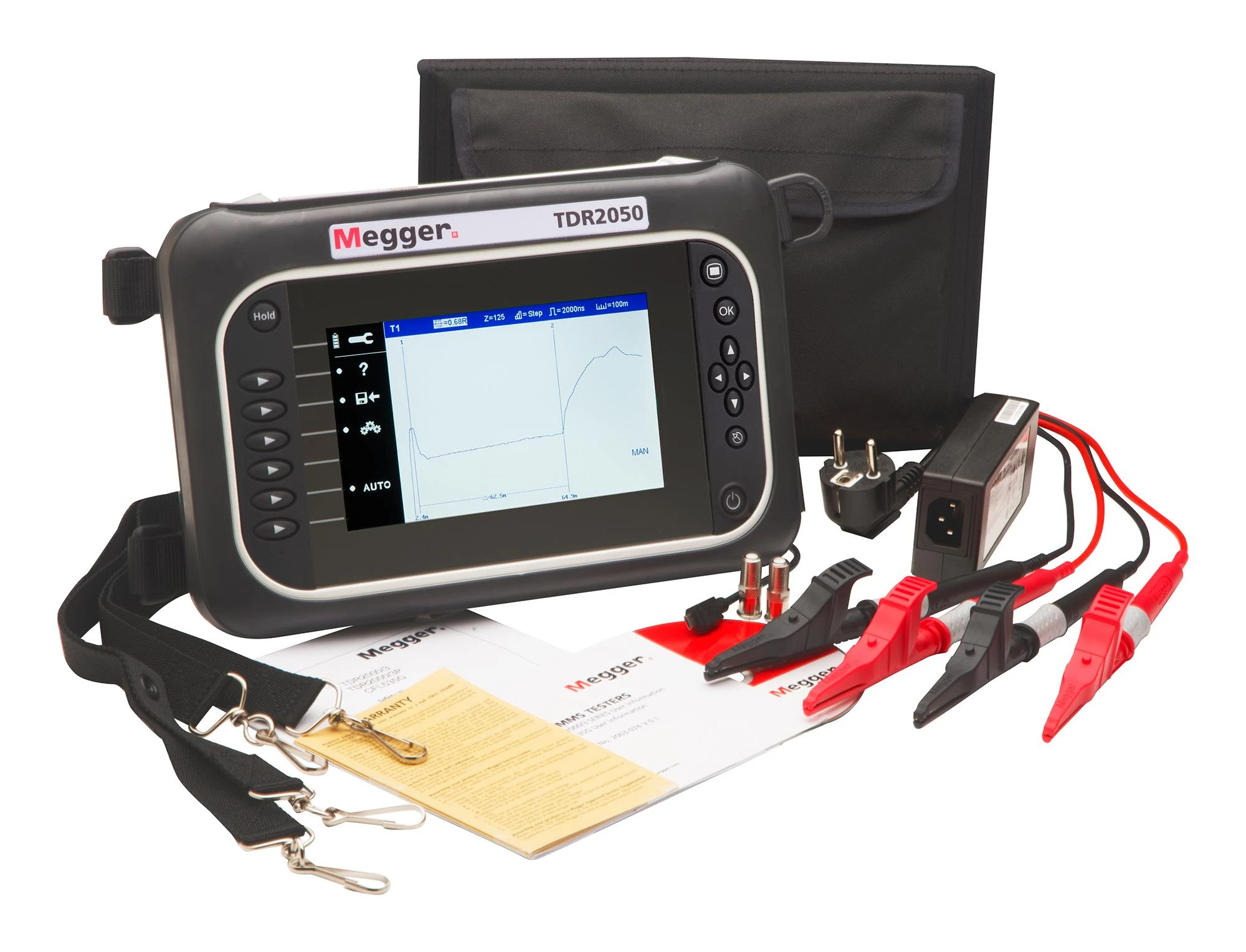

Zakres dostawy:

• TDR2050
• podwójny zestaw przewodów
• przewody z bezpiecznikami
• futerał
• software
• ładowarka

Gwarancja 1 rok z możliwością przedłużenia do 2 lat
