Megger vLoc3-Pro Lokalizator uszkodzeń kabli z generatorem 10W

Megger vLoc3-Pro Lokalizator uszkodzeń kabli z generatorem 10W

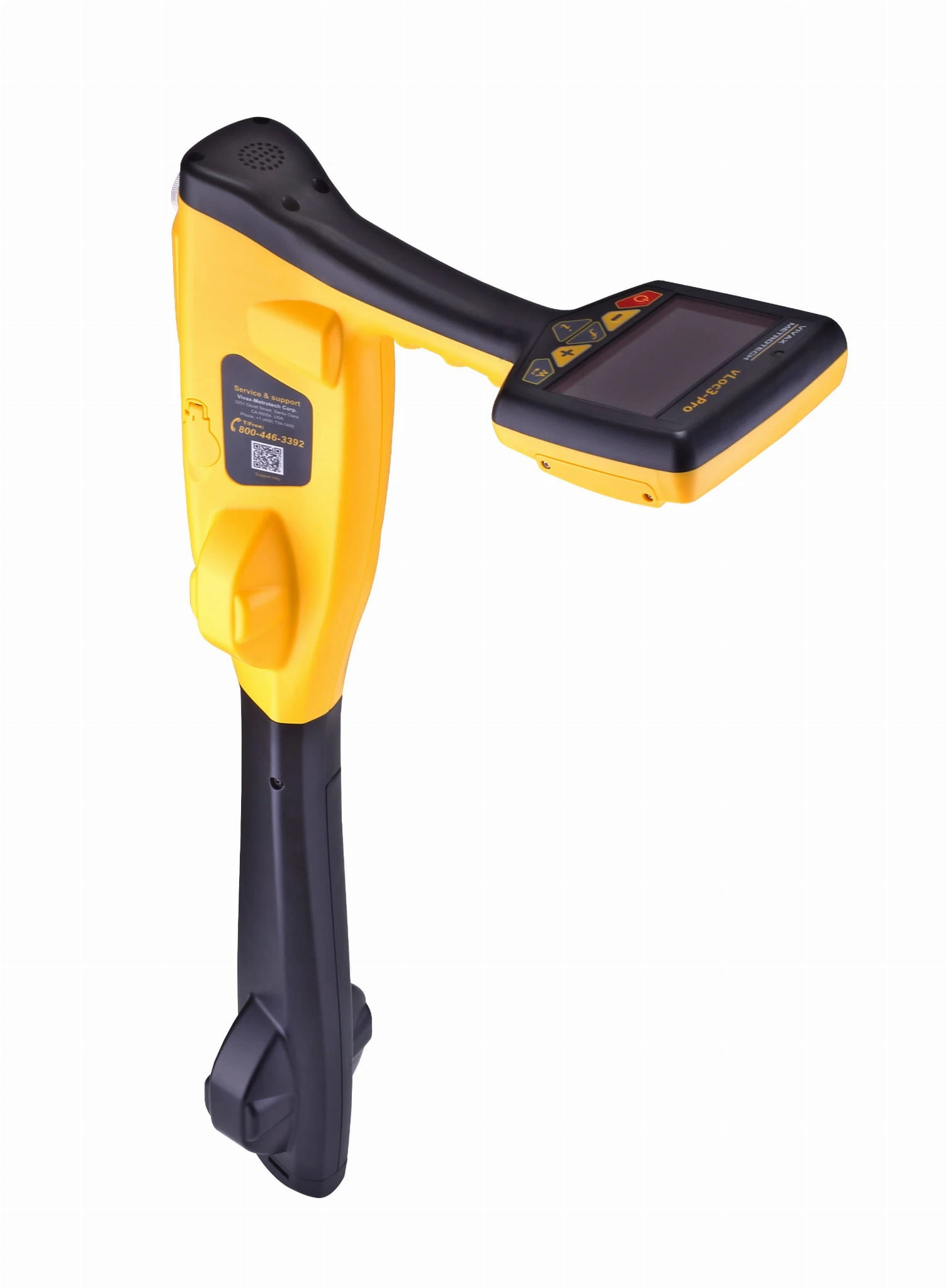

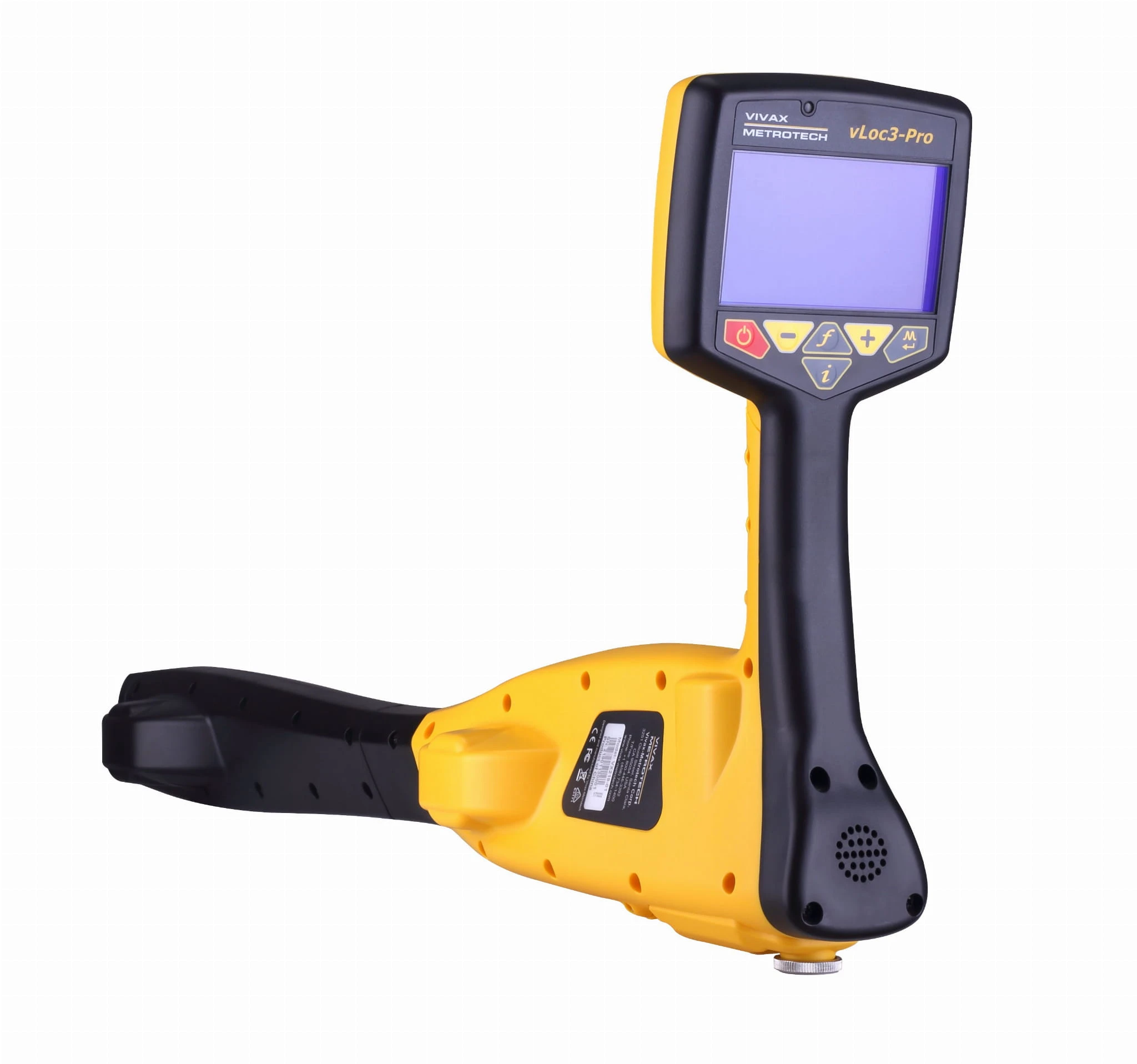

Lokalizator uzbrojenia podziemnego Megger vLoc3-Pro jest urządzeniem nowoczesnym, wyposażonym w innowacyjne funkcje usprawniające lokalizację podziemnych kabli i rurociągów. Doskonale nadaje się zarówno do wykrywania instalacji w celu uniknięcia wypadków i zniszczeń podczas prac budowlanych, jak też do identyfikacji i precyzyjnego wyznaczania tras przebiegu przewodów podziemnych. Selektywny odbiór sygnałów w przestrzeni trójwymiarowej za pośrednictwem dwóch zespołów anten zapewnia precyzyjną odpowiedź z jednoczesnym wskazaniem stopnia odkształcenia wykrywanego pola elektromagnetycznego i graficzną sygnalizacją zakłóceń na kolorowym wyświetlaczu LCD. Przy użyciu ramki A-Frame zestaw umożliwia punktową lokalizację uszkodzeń kabli (zwarć doziemnych do 2MΩ) metodą niskonapięciową, nie niszczącą kabli. Dokładność lokalizacji miejsca uszkodzenia do 50 mm. Lokalizator można także doposażyć w podłączany adapter w kształcie stopy do lokalizacji markerów EMS (znaczników elektromagnetycznych).

Lokalizator uzbrojenia podziemnego Megger vLoc3-Pro jest urządzeniem nowoczesnym, wyposażonym w innowacyjne funkcje usprawniające lokalizację podziemnych kabli i rurociągów. Doskonale nadaje się zarówno do wykrywania instalacji w celu uniknięcia wypadków i zniszczeń podczas prac budowlanych, jak też do identyfikacji i precyzyjnego wyznaczania tras przebiegu przewodów podziemnych. Selektywny odbiór sygnałów w przestrzeni trójwymiarowej za pośrednictwem dwóch zespołów anten zapewnia precyzyjną odpowiedź z jednoczesnym wskazaniem stopnia odkształcenia wykrywanego pola elektromagnetycznego i graficzną sygnalizacją zakłóceń na kolorowym wyświetlaczu LCD. Przy użyciu ramki A-Frame zestaw umożliwia punktową lokalizację uszkodzeń kabli (zwarć doziemnych do 2MΩ) metodą niskonapięciową, nie niszczącą kabli. Dokładność lokalizacji miejsca uszkodzenia do 50 mm. Lokalizator można także doposażyć w podłączany adapter w kształcie stopy do lokalizacji markerów EMS (znaczników elektromagnetycznych).

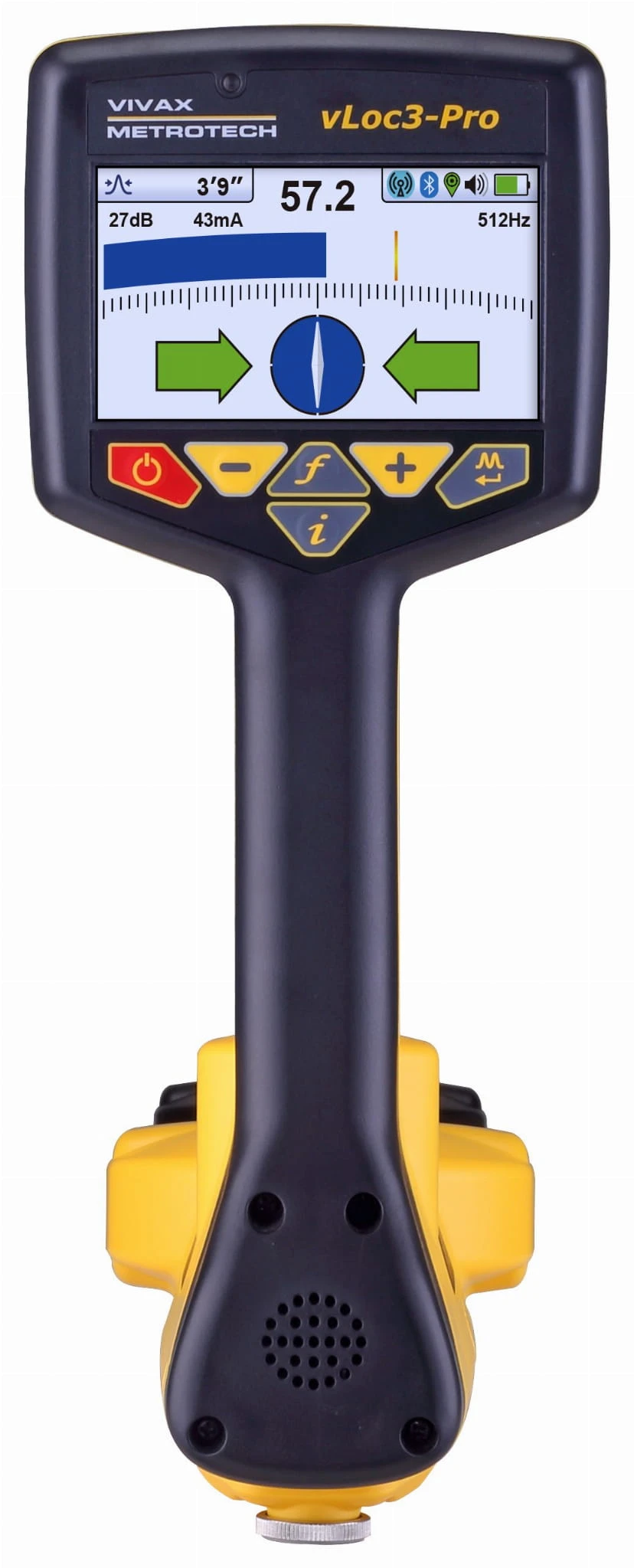

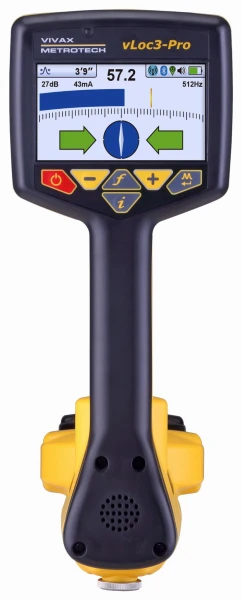

Oprócz klasycznego ekranu lokalizacji, odbiorniki serii vLoc3 oferują alternatywne ekrany, umożliwiające analizę odbieranych sygnałów z różnych perspektyw: ekran naprowadzania wektorowego, pozwalający określić położenie i głębokość ułożenia instalacji bez konieczności znajdowania się dokładnie nad lokalizowanym przewodem, ekran widoku z góry, na którym wyświetlany jest obraz rzutu pionowego instalacji na płaszczyznę ziemi, ekran analizy pola pozwalający ocenić stopień zniekształcenia pola elektromagnetycznego i zarazem wiarygodność pomiaru na podstawie różnicy wskazań lokalizacji w trybie szczytowym i zerowym, a także nowy graficzny ekran lokalizacji sondy sygnałowej ze strzałkami naprowadzającymi w kierunku sondy, nawet jeśli sonda jest zorientowana pionowo.

vLoc3 oferują osiem pasywnych i aktywnych trybów lokalizacji, tryb lokalizacji uszkodzeń oraz tryb identyfikacji przewodów na podstawie kierunku przepływu sygnału (Signal Direct).
Konfigurowane częstotliwości odbiorcze mieszczą się w zakresie od 16 Hz do 200 kHz. Użytkownik może również skonfigurować alarmy ostrzegające akustycznie i poprzez wibracje uchwytu odbiornika o płytko ułożonych przewodach, przesterowaniu układów odbiorczych, odbieraniu sygnałów z linii napowietrznych i nadmiernym kołysaniu odbiornikiem.

Odbiornik można doposażyć w podłączane moduły: Bluetooth do współpracy z zewnętrznym odbiornikiem GPS i moduł EMS w kształcie stopy do lokalizacji znaczników elektromagnetycznych.

• Precyzyjna lokalizacja tras rur i kabli, nawet przy zagęszczonej infrastrukturze podziemnej
• Pomiarem głębokości, prądu sygnałowego oraz pewna identyfikacja „własnej linii”
• Możliwość punktowej lokalizacji uszkodzeń kabli za pomocą ramki A-Frame (do 2MΩ)
• Lokalizacja uzbrojenia podziemnego (kabli i rur) przy pracach wykopowych
• 3 nowe ekrany lokalizacji: „Naprowadzania wektorowego”, „Widoku z góry” i „Analizy pola”
• Przygotowane złącze do podłączenia adaptera MLA (do lokalizacji markerów EMS (znaczników elektromagnetycznych)
• Szeroka gama sond sygnałowych oraz włókien giętkich typu GOK (do lokalizacji instalacji niemetalowych)
• Opcjonalne łącze radiowe Tx Link (odbiornik-nadajnik)
• Wewnętrzna rejestracja danych (1.000.000 pomiarów)
• Opcjonalna łączność Bluetooth i GPS

DANE TECHNICZNE ODBIORNIKA vLoc3-Pro


Wyposażenie

• Lokalizator vLoc3-PRO
• Generator vloc-10 Tx (10 Wat)
• Przewód połączeniowa-uziemiający
• Szpilka uziomowa
• Sztywna torba transportowa
• Pakiet akumulatorów Li-Ion do lokalizatora Rx
• Ładowarka sieciowa 230V AC do lokalizatora Rx
• Zestaw baterii do generatora
• Kabel USB
• Oprogramowanie My-Locator3
• Instrukcja obsługi w języku polskim
