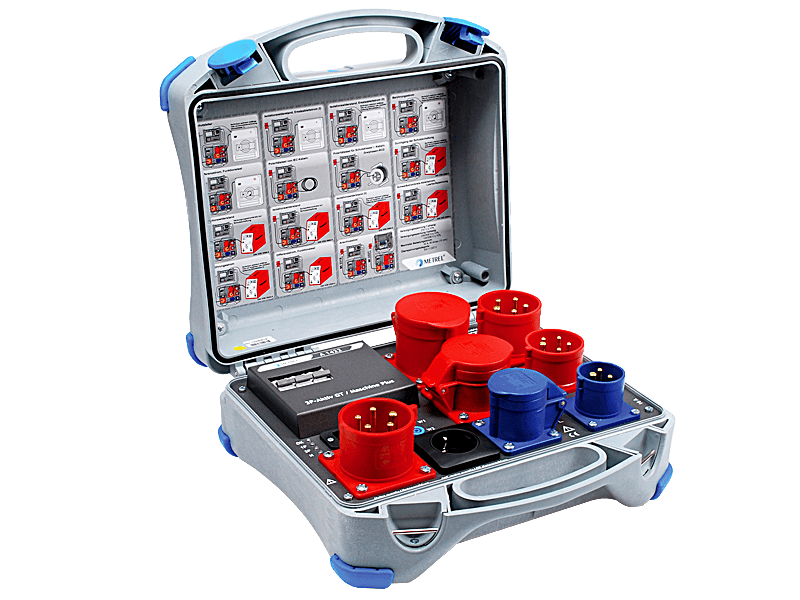

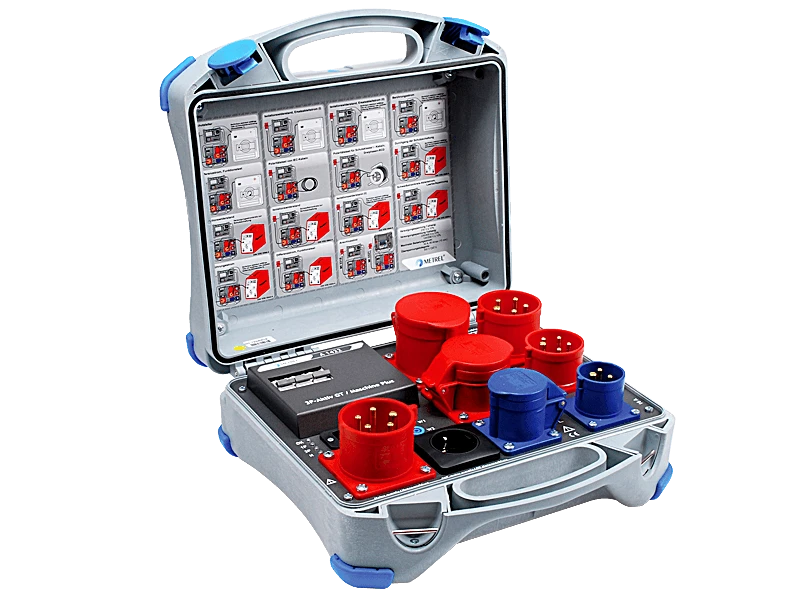

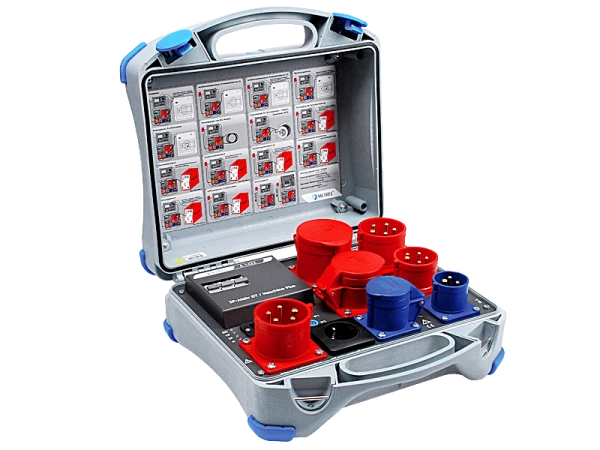

Metrel A 1322 Aktywny adapter 3-fazowy
Cena regularna:
10 207,77 zł
Cena regularna:
8 299,00 zł
towar niedostępny
dodaj do przechowalniOpis
Wielofunkcyjny adapter Metrel A 1322 został zaprojektowany do okresowych badan bezpieczeństwa urządzeń oraz maszyn trójfazowych. Unikalne funkcje pomiarowe jak aktywny test polaryzacji, pomiar różnicowego prądu upływu oraz testowanie 3-fazowych wyłączników RCD sprawiają, że adapter A 1322 jest bardzo uniwersalnym narzędziem pomiarowym. Adapter A 1322 może współpracować m.in. z przyrządami MI 3321 MultiservicerXA, MI 3360 OmegaGT czy MI 3325 MultiservicerXD, umożliwiając wykonanie testów bezpieczeństwa maszyn o prądzie znamionowym do 40 A. Adapter, dzięki zastosowaniu wielu złącz pomiarowych, pozwala także na badanie przedłużaczy czy przewodów zasilających (nawet tych z wbudowanym wyłącznikiem RCD).
- Wykonywanie wszystkich testów bezpieczeństwa podczas normalnej pracy urządzenia trójfazowego (wraz z pomiarami prądów upływu czy mocy pobieranej) dzięki czemu wyniki są najbardziej miarodajne;
- Łatwe podłączanie do przyrządów nadrzędnych (automatyczna detekcja adaptera);
- Proste procedury pomiarowe (identycznie jak dla maszyn i urządzeń 1-fazowych);
- Automatyczne sekwencje pomiarowe dla urządzeń 3-fazowych;
- Wbudowane gniazda pomiarowe 3-fazowe CEE 32A 5 pin, CEE 16A 5 pin oraz 1-fazowe CEE 16A 3 pin;
- Adapter wyposażony jest we wszystkie akcesoria niezbędne do przeprowadzenia pomiarów oraz wytrzymałą torbę do ich przechowywania.
Zastosowanie
- Zaawansowane technicznie badanie bezpieczeństwa maszyn i urządzeń 3-fazowych.
Funkcja/Model | MI 3360 | MI 3321 | MI 3325 |
Ciągłość połączeń ochronnych prądem 200 mA | • | • | • |
Ciągłość połączeń ochronnych prądem 4A / 10A / 25A | - / •2 / •2 | - / • / − | • / • / • / |
Wybór typu pomiaru ciągłości (pojedynczy / auto) | • | ||
Rezystancja izolacji | • | • | • |
Rezystancja izolacji z sondą | • | • | • |
Test wytrzymałości izolacji | •3 | • | • |
Impedancja pętli zwarcia i spodziewany prąd zwarciowy | • | • | |
Czas rozładowania (napięcia szczątkowe) | • | • | |
Napięcie, częstotliwość, kolejność następstwa faz | • | • | |
Zastępczy prąd upływu | • | • | • |
Zastępczy prąd upływu z sondą | • | • | • |
Różnicowy prąd upływu | • | • | • |
Prąd upływu w przewodzie PE | • | ||
Trójfazowy różnicowy prąd upływu | • | • | • |
Dotykowy prąd upływu | • | • | • |
Test polaryzacji | • | • | • |
Aktywny test polaryzacji | • | • | • |
Trójfazowy test polaryzacji / aktywny test polaryzacji | • | • | • |
Prąd za pomocą cęgów | • | • | • |
Testowanie RCD/PRCD typu (AC, A, B) | • | • | • |
Testowanie trójfazowych RCD/PRCD typu (AC, A, B) | • | • | • |
Moc / sprawdzenie funkcjonalne | • | • | • |
Moc / sprawdzenie funkcjonalne urządzeń trójfazowych | • | • | • |
2 Tylko MI 3360 25A, M, F
3 Tylko MI 3360 F
Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
Różnicowy prąd upływu (230/400 VAC lub 120/208 VAC) |
0.00 mA … 9.99 mA | 0.01 mA | ±(5 % wartości wskazanej + 5 cyfr) |
Moc / Sprawdzenie funkcjonalne (230/400 VAC lub 120/208 VAC) |
0.00 kVA … 24.29 kVA | 0.01 kVA | ±(5 % wartości wskazanej + 5 cyfr) |
Moc czynna | 0.00 kW … 24.29 kW | 0.01 kW | ±(5 % wartości wskazanej + 5 cyfr) |
Moc bierna | 0.00 kVAr … 24.29 kVAr | 0.01 kVAr | ±(5 % wartości wskazanej + 5 cyfr) |
Współczynnik mocy | 0.00 … 1.00 | 0.01 | ±(5 % wartości wskazanej + 5 cyfr) |
Czas zadziałania 3-fazowych wyłączników RCD (10 mA, 15 mA, 30 mA, 100 mA, 300 mA) Type (AC, A, B) |
0 ms … 300 ms (½ x IΔN, IΔN ) 0 ms … 150 ms (2 x IΔN) 0 ms … 40 ms (5 x IΔN) |
1 ms 1 ms 1 ms |
±3 ms ±3 ms ±3 ms |
Prąd zadziałania przenośnych wyłączników PRCD (Typ B) przenośnych RCD (typ B PRCD) |
0.2 x IΔN … 2.2 x IΔN | 0.05 x IΔN | ±0.1 x IΔN |
Dane ogólne
Zasilanie | 230 V ±10 % |
Kat. przepięciowa | CAT II / 300 V |
Klasa ochronności | I |
Port komunikacyjny | RS232 |
Wymiary | 335 x 160 x 335 mm |
Masa | 7.2 kg |

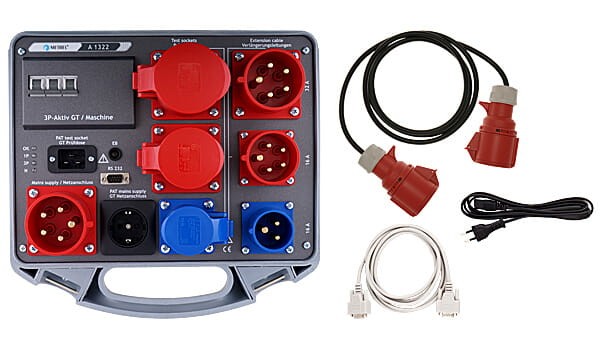

Zestaw standardowy Metrel A 1322
- Aktywny adapter 3-fazowy A 1322
- Torba na akcesoria
- Przewód łączący adapter z urządzeniem nadrzędnym
- Przewód zasilający 16A / 32A, 5 pin, 2 m
- Przewód komunikacyjny RS232
- Instrukcja obsługi
- Świadectwo wzorcowania
