Producent: METREL (przejdź do produktów)

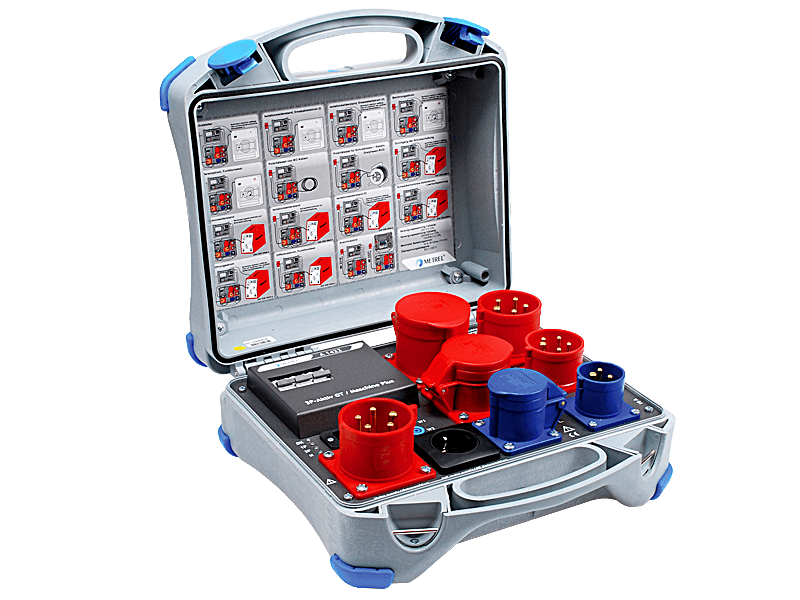

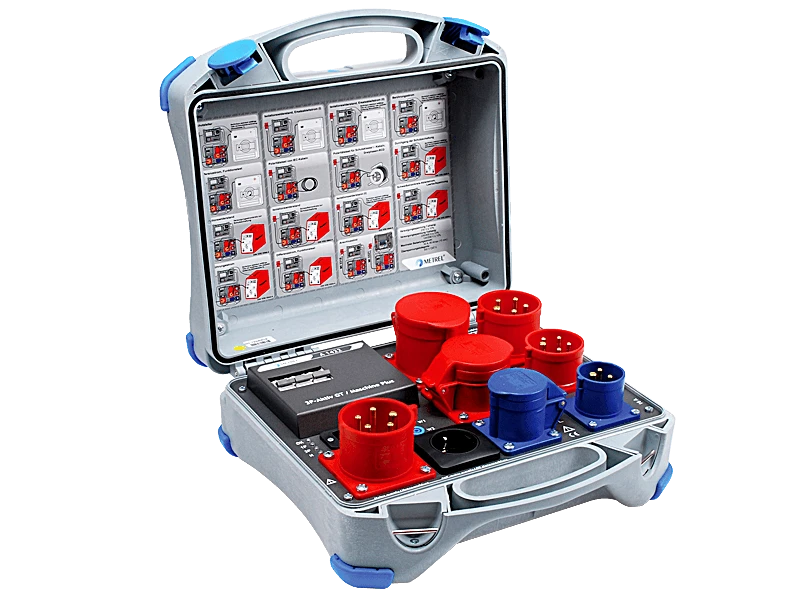

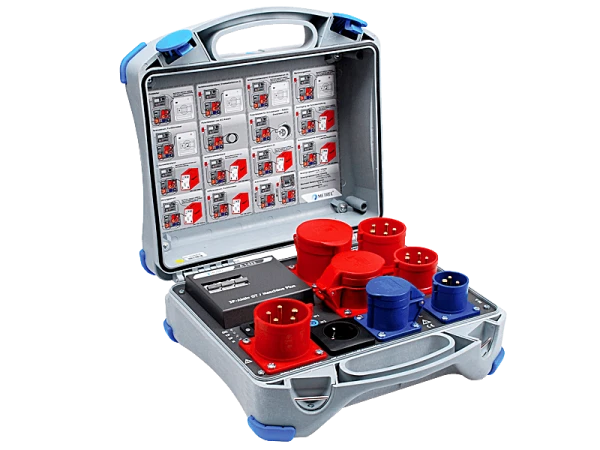

Metrel A 1422 Aktywny adapter 3-fazowy

Przejdź do sekcji Opinie
Dostępność:
dostępny
Czas wysyłki: 10 dni roboczych
Dostawa od 0,00 zł - Kurier UPS

z VAT bez VAT
11 580,00 zł
Cena regularna: 12 287,70 zł
-6%
szt.
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

WIelofunkcyjny adapter Metrel A 1422 został zaprojektowany do okresowych badań bezpieczeństwa urządzeń oraz maszyn trójfazowych. Unikalne funkcje pomiarowe jak aktywny test polaryzacji, pomiar różnicowego prądu upływu oraz testowanie 3-fazowych wyłączników RCD sprawiają, że adapter A 1422 jest bardzo uniwersalnym narzędziem pomiarowym. Adapter A 1422 może współpracować m.in. z przyrządami MI 3321 MultiservicerXA, MI 3360 OmegaGT czy MI 3325 MultiservicerXD, umożliwiając wykonanie testów bezpieczeństwa maszyn o prądzie znamionowym do 40 A. Adapter, dzięki zastosowaniu wielu złącz pomiarowych, pozwala także na badanie przedłużaczy czy przewodów zasilających (nawet tych z wbudowanym wyłącznikiem RCD). Dodatkowo umożliwia przeprowadzanie badań elektrycznych (łukowych) urządzeń spawalniczych zgodnie
z EN 60974-4 oraz VDE 0544-4.



  • Pomiar napięcia otwartego obwodu spawania urządzeń spawalniczych zgodnie z EN 60974-4
  • Wykonywanie wszystkich testów bezpieczeństwa podczas normalnej pracy urządzenia trójfazowego (wraz z pomiarami prądów upływu czy mocy pobieranej) dzięki czemu wyniki są najbardziej miarodajne;
  • Łatwe podłączanie do przyrządów nadrzędnych (automatyczna detekcja adaptera);
  • Proste procedury pomiarowe (identycznie jak dla maszyn i urządzeń 1-fazowych)
  • Automatyczne sekwencje pomiarowe dla urządzeń 3-fazowych;
  • Wbudowane gniazda pomiarowe 3-fazowe CEE 32A 5 pin, CEE 16A 5 pin oraz 1-fazowe CEE 16A 3 pin;
  • Adapter wyposażony jest we wszystkie akcesoria niezbędne do przeprowadzenia pomiarów oraz wytrzymałą torbę do ich przechowywania.

Zastosowanie

  • Testowanie bezpieczeństwa 1-fazowych i 3-fazowych elektrycznych (łukowych) urządzeń spawalniczych;
  • Zaawansowane technicznie badanie bezpieczeństwa maszyn i urządzeń 3-fazowych.
Funkcja/Model MI 3360 MI 3321 MI 3325
Ciągłość połączeń ochronnych prądem 200 mA • • •
Ciągłość połączeń ochronnych prądem 4A / 10A / 25A   - / •2 / •2     - / • / −    • / • / • /
Wybór typu pomiaru ciągłości (pojedynczy / auto)   •
Rezystancja izolacji • • •
Rezystancja izolacji z sondą • • •
Test wytrzymałości izolacji  •3 • •
Impedancja pętli zwarcia i spodziewany prąd zwarciowy   • •
Czas rozładowania (napięcia szczątkowe)   • •
Napięcie, częstotliwość, kolejność następstwa faz   • •
Zastępczy prąd upływu • • •
Zastępczy prąd upływu z sondą • • •
Różnicowy prąd upływu • • •
Prąd upływu w przewodzie PE •
Trójfazowy różnicowy prąd upływu • • •
Dotykowy prąd upływu • • •
Test polaryzacji • • •
Aktywny test polaryzacji • • •
Trójfazowy test polaryzacji / aktywny test polaryzacji • • •
Prąd za pomocą cęgów • • •
Testowanie RCD/PRCD typu (AC, A, B) • • •
Testowanie trójfazowych RCD/PRCD typu (AC, A, B) • • •
Moc / sprawdzenie funkcjonalne • • •
Moc / sprawdzenie funkcjonalne urządzeń trójfazowych • • •
Ciągłość połączeń ochronnych (zg. z IEC/EN 60974-4) • • •
Rezystancja izolacji (zg. z IEC/EN 60974-4) • • •
Prąd upływu (zg. z IEC/EN 60974-4) • • •
Napięcie bez obciążenia obw. spaw.
(zg. z IEC/EN 60974-4)		 • • •


2 Tylko MI 3360 25A, M, F
3 Tylko MI 3360 F



Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Różnicowy prąd upływu
(230/400 VAC lub 120/208 VAC)		 0.00 mA … 9.99 mA 0.01 mA ±(5 % wartości wskazanej + 5 cyfr)
Moc / Sprawdzenie funkcjonalne
(230/400 VAC lub 120/208 VAC)		 0.00 kVA … 24.29 kVA 0.01 kVA ±(5 % wartości wskazanej + 5 cyfr)
Moc czynna 0.00 kW … 24.29 kW 0.01 kW ±(5 % wartości wskazanej + 5 cyfr)
Moc bierna 0.00 kVAr … 24.29 kVAr 0.01 kVAr ±(5 % wartości wskazanej + 5 cyfr)
Współczynnik mocy 0.00 … 1.00 0.01 ±(5 % wartości wskazanej + 5 cyfr)
Czas zadziałania 3-fazowych wyłączników RCD
(10 mA, 15 mA, 30 mA, 100 mA, 300 mA)
Type (AC, A, B)		 0 ms … 300 ms (½ x IΔN, IΔN )
0 ms … 150 ms (2 x IΔN)
0 ms … 40 ms (5 x IΔN)		 1 ms
1 ms
1 ms		 ±3 ms
±3 ms
±3 ms
Prąd zadziałania przenośnych wyłączników PRCD
(Typ B)
przenośnych RCD (typ B PRCD)		 0.2 x IΔN … 2.2 x IΔN 0.05 x IΔN ±0.1 x IΔN
Prąd upływu obwodu spawania
oraz obwodu pierwotnego (zasilającego)		 0.00 mA ... 14.99 mA 0.01 mA ±(5 % wartości wskazanej + 5 cyfr)
Napięcie otwartego obwodu spawania
(Szczyt. AC lub Szczyt. DC)
(AC RMS)
0.0 A ... 199.9 mA
0.0 A ... 139.9 mA
0.1 A
0.1 A
±(5 % wartości wskazanej + 5 cyfr)
±(5 % wartości wskazanej + 5 cyfr)



Zasilanie 230 V ±10 %
Kat. przepięciowa CAT II / 300 V
Klasa ochrony I
Komunikacja RS232
Wymiary 335 x 160 x 335 mm
Masa 7.2 kg

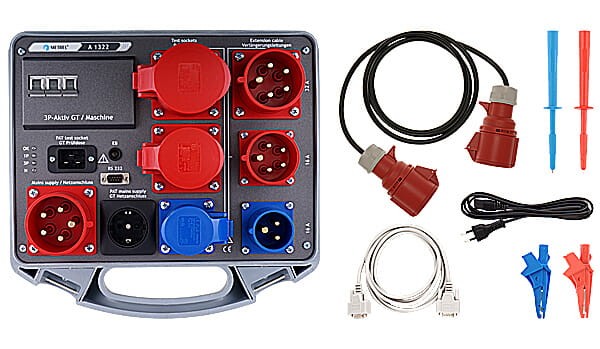

Zestaw standardowy Metrel A 1422

  • Aktywny adapter 3-fazowy A 1422
  • Torba na akcesoria
  • Przewód łączący adapter z urządzeniem nadrzędnym
  • Przewód zasilający 16A / 32A, 5 pin, 2 m
  • Przewód komunikacyjny RS232
  • Instrukcja obsługi
  • Świadectwo wzorcowania
  • Przewód pomiarowy, 1.5 m, (niebieski, czerwony)
  • Sonda pomiarowa, (niebieska, czerwona)
