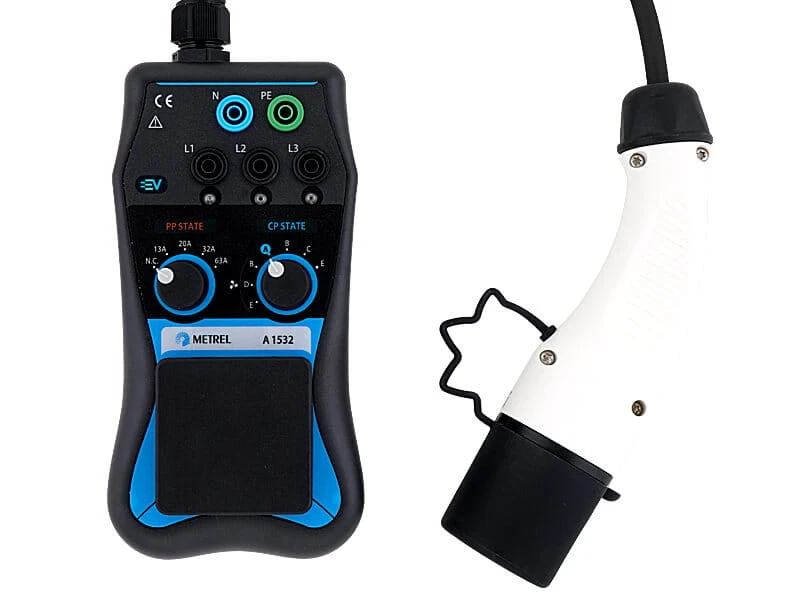

Metrel A 1532 Adapter do testowania instalacji EVSE
Cena regularna:
2 114,37 zł
Cena regularna:
1 719,00 zł
towar niedostępny
dodaj do przechowalniOpis
Metrel A 1532 EVSE jest specjalnym akcesorium stworzonym do testowania instalacji zasilających pojazdy elektryczne (EVSE), współpracującym z wybranymi przyrządami do badania bezpieczeństwa instalacji elektrycznych niskiego napięcia firmy Metrel. Taki zestaw jest idealnym rozwiązaniem do sprawdzania bezpieczeństwa elektrycznego oraz funkcjonalnego testowania urządzeń EVSE. Jest on dedykowany do sprawdzania instalacji zasilania pojazdów elektrycznych pracujących w trybie 3 wyposażonych w złącze typu 2. W połączeniu z testami AUTO SEQUENCE®, dostępnymi w przyrządach MI 3152 EurotestXC, MI 3152H EurotestXC 2,5 kV oraz MI 3155 EurotestXD, użytkownik może przeprowadzić kompleksowe badania stacji EVSE pod kątem elektrycznym oraz funkcjonalnym, za pomocą jednego naciśnięcia przycisku. Możliwe jest także stworzenie raportu z takich badań za pomocą oprogramowania Metrel Electrical Safety Manager.
Główne zalety
- Gniazda bananowe do połączenia z testerem instalacji n.n.
- Wskaźniki napięcia na wyjściu urządzenia EVSE
- Wybór rezystancji zadawanej czujnikowi podłączenia (ang. Proximity Pilot) dla symulowania podłączenia przewodu oraz sprawdzenia poprawności doboru prądu ładowania
- Wybór rezystancji badanej przez czujnik sterowania (ang. Control Pilot) dla symulowania stanu podłączonego pojazdu elektrycznego
- Gniazdo wtyczkowe do szybszego podłączenia testera instalacji (L1, N, PE)
- Wtyk męski typu 2 do podłączenia urządzenia EVSE
- Obsługa pomiaru wyłączników różnicowoprądowych RCD typu 6mA EV
- Wsparcie oględzin/testów funkcjonalnych*
- Obsługa testów AUTO SEQUENCE® *
- Tworzenie raportów z badań EVSE**
* Oględziny/testy funkcjonalne oraz testy AUTO SEQUENCE ® są obsługiwane jedynie w połączeniu z przyrządami MI 3152 EurotestXC oraz MI 3152H EurotestXC 2,5kV.
** Wydruk raportów jest możliwy jedynie poprzez oprogramowanie MESM na komputery PC. Licencja P 1101 w niektórych przypadkach musi być zakupiona osobno.
Zastosowanie
- Testowanie instalacji ładujących pojazdy elektryczne (EVSE)
- Odbiorcze oraz okresowe testowanie prywatnych oraz publicznych stacji ładowania EVSE
NORMY
Bezpieczeństwo:
• EN 61010-1
Funkcjonalność:
• EN 61851-1
Symulacja dla czujnika podłączenia (ang. Proximity Pilot - PP) |
Obwód otwarty 13 A 20 A 32 A 63 A |
Symulacja dla czujnika sterowania (ang. Control Pilot - CP) |
Stan A (nie połączono) Stan B (połączono, brak ładowania) Stan C (ładowanie bez wentylacji) Stan D (cładowanie z wentylacją) Stan E (błąd - CP zwarty do PE poprzez diodę) |
Kategoria przepięciowa | 300 V CAT II |
Stopień ochrony | IP 40 |
Stopień zanieczyszczeń | 2 |
Klasyfikacja ochronności | Podwójna izolacja |
Wysokość | 3000 m n.p.m. |
Wymiary (dł. x szer. x wys.) | 200 x 100 x 70 mm |
Długość przewodu testowego | 0,5 m |
Masa | 0.82 kg |
Zakres temperatury pracy | 0 °C … 40 °C @ 95 % RH, bez kondensacji |
Zakres temperatury składowania | -10 °C … +70 °C |
Maksymalna względna wilgotność składowania | 90 % RH (-10 °C … +40 °C) 80 % RH (40 °C … 60 °C) |
A 1532 EVSE adapter |
6 mA RCD |
Oględziny / spr. funkcjonalne |
Testy EVSE AUTOSEQUENCE |
Raporty z badań EVSE |
Raporty z badań EVSE |
|
Metrel MI 3155 EurotestXD | + | + | + | + | + | |
MI 3152 EurotestXC | + | + | + | + | + | |
MI 3152H EurotestXC 2,5 kV | + | + | + | + | + | |
MI 3102 BT EurotestXE | + | + | - | - | + | |
MI 3102H BT EurotestXE 2,5 kV | + | - | - | - | + | |
MI 3125 BT Eurotest COMBO | + | + | - | - | + | |
MI 3100 SE EurotestEASI | + | - | - | - | - | |
MI 3100 S EurotestEASI | + | - | - | - | - | |
MI 3125 EurotestCOMBO | + | - | - | - | - | |
MI 3105 EurotestXA | + | - | - | - | - | |
MI 3101 EurotestAT | + | - | - | - | - |
