Producent: METREL (przejdź do produktów)

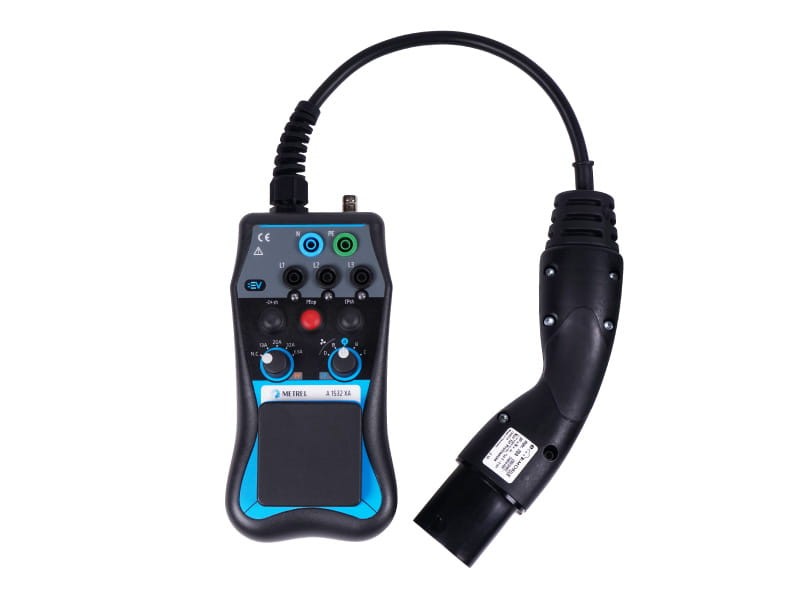

Metrel A 1532 XA Adapter do badania punktów ładowania pojazdów elektrycznych (EVSE)

Przejdź do sekcji Opinie
Dostępność:
zostało niewiele produktów
Czas wysyłki: 24 godziny
Dostawa od 0,00 zł - Paczkomaty

Paczkomaty InPost (max wartość zamówienia 5000zł, max wymiar przesyłki 41 × 38 × 64 cm)

z VAT bez VAT
2 390,00 zł
Cena regularna: 2 397,27 zł
-0,3%
szt.
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

Metrel A 1532 XA Adapter do badania punktów ładowania pojazdów elektrycznych (EVSE)



Adapter A 1532 EVSE XA jest używany do sprawdzenia bezpieczeństwa oraz poprawności funkcjonowania stacji ładowania pojazdów elektrycznych (EVSE) w połączeniu z odpowiednimi testerami instalacji niskiego napięcia firmy METREL. Został zaprojektowany do testowania stacji ładowania w trybie 3 wyposażonych we wtyczkę typu 2. Wersja XA umożliwia podłączenie 3-fazowego obciążenia (prąd maks. 13 A) oraz symulację wystąpienia różnych błędów (włącznie z przerwą w przewodzie PE). W połączeniu z testerami instalacji niskiego napięcia wyposażonymi w testy AUTOSEQUENCE®, umożliwia kompletny test bezpieczeństwa i funkcjonalności stacji ładowania pojazdów elektrycznych za pomocą jednego przycisku. Dodatkowo za pomocą oprogramowania MESM można stworzyć profesjonalne raporty pomiarowe.



Główne zalety

  • Gniazda bananowe do połączenia z testerem instalacji niskiego napięcia
  • Wskaźniki napięcia na wyjściu urządzenia EVSE
  • Wybór rezystancji zadawanej czujnikowi podłączenia (ang. Proximity Pilot) dla symulowania podłączenia przewodu oraz sprawdzenia poprawności doboru prądu ładowania
  • Wybór rezystancji badanej przez obwód sterowania (ang. Control Pilot) dla symulowania stanu podłączonego pojazdu elektrycznego
  • Gniazdo wtyczkowe do szybszego podłączenia testera instalacji (L1, N, PE)
  • Wtyk męski typu 2 do podłączenia do urządzenia EVSE
  • Obsługa pomiaru wyłączników EV RCD 6 mA
  • Wsparcie oględzin/testów funkcjonalnych*
  • Obsługa testów AUTO SEQUENCE® *
  • Tworzenie raportów z badań EVSE**
  • Możliwość obciążenia stacji ładowania prądem do 13A (z poziomu gniazda lub gniazd bananowych)
  • Symulacja usterek takich jak zwarcie diody, zwarcie PE-CP oraz przerwy w PE
  • Wyjście BNC do monitorowania sygnału CP



* Oględziny/testy funkcjonalne oraz testy AUTO SEQUENCE® są obsługiwane jedynie w połączeniu z przyrządami Metrel MI 3152 EurotestXC oraz MI 3152H EurotestXC 2,5kV.
** Wydruk raportów jest możliwy jedynie poprzez oprogramowanie MESM na komputery PC. Licencja P1101 w niektórych przypadkach musi być zakupiona osobno.



Zastosowanie

  • Testowanie instalacji ładujących pojazdy elektryczne (EVSE)
  • Odbiorcze oraz okresowe testowanie prywatnych oraz publicznych stacji ładowania EVSE





Napięcie wejściowe 400 V (3-fazowe)
Częstotliwość pomiarowa 50 Hz
Prąd pomiarowy 267 A (10ms) w trybie dorywczym
Maksymalny prąd obciążenia 13 A w trybie ciągłym
Symulacja dla czujnika podłączenia
(ang. Proximity Pilot - PP)		 Obwód otwarty
13 A
20 A
32 A
63 A
Symulacja dla czujnika sterowania
(ang. Control Pilot - CP)		 Stan A (nie połączono)
Stan B (połączono, brak ładowania)
Stan C (ładowanie bez wentylacji)
Stan D (ładowanie z wentylacją)
Stany błędów pilota CP zwarcie z PE przez diodę
Zwarcie diody
Przerwa w PE
Kategoria przepięciowa 300 V CAT II
Stopień ochrony IP 40
Stopień zanieczyszczeń 2
Klasyfikacja ochronności Podwójna izolacja
Wysokość 3000 m n.p.m.
Wymiary (dł. x szer. x wys.) 200 x 100 x 70 mm
Długość przewodu testowego 0,5 m
Masa 0.82 kg
Zakres temperatury pracy 0 °C … 40 °C @ 95 % RH, bez kondensacji
Zakres temperatury składowania -10 °C … +70 °C
Maksymalna względna
wilgotność składowania		 90 % RH (-10 °C … +40 °C)
80 % RH (40 °C … 60 °C)



obsługiwane mierniki:

A 1532 XA
EVSE		 EV
RCD		 EV
RCM		 Zs bez
wyzwolenia
EV RCD		 Oględziny /
spr. funkcjonalne		 Testy EVSE
AUTOSEQUENCE		 Raporty
z badań EVSE
MI 3155 EurotestXD + + + + + + +
MI 3152 EurotestXC + + + + + + +
MI 3152H EurotestXC 2,5 kV + + + + + + +
MI 3102 BT EurotestXE + +         +
MI 3102H BT EurotestXE 2,5 kV +           +
MI 3125 BT Eurotest COMBO + +   +     +
MI 3100 SE EurotestEASI +
MI 3125 EurotestCOMBO +
MI 3105 EurotestXA +
MI 3101 EurotestAT +
