Metrel A 1632 e-Mobility Analyser Analizator EVSE

Dostępność: dostępny
Wysyłka w: 10 dni roboczych
Cena: 7 194,27 zł 7194.27
Cena netto: 5 849,00 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: METREL
Kod produktu: A28D-61139

Opis

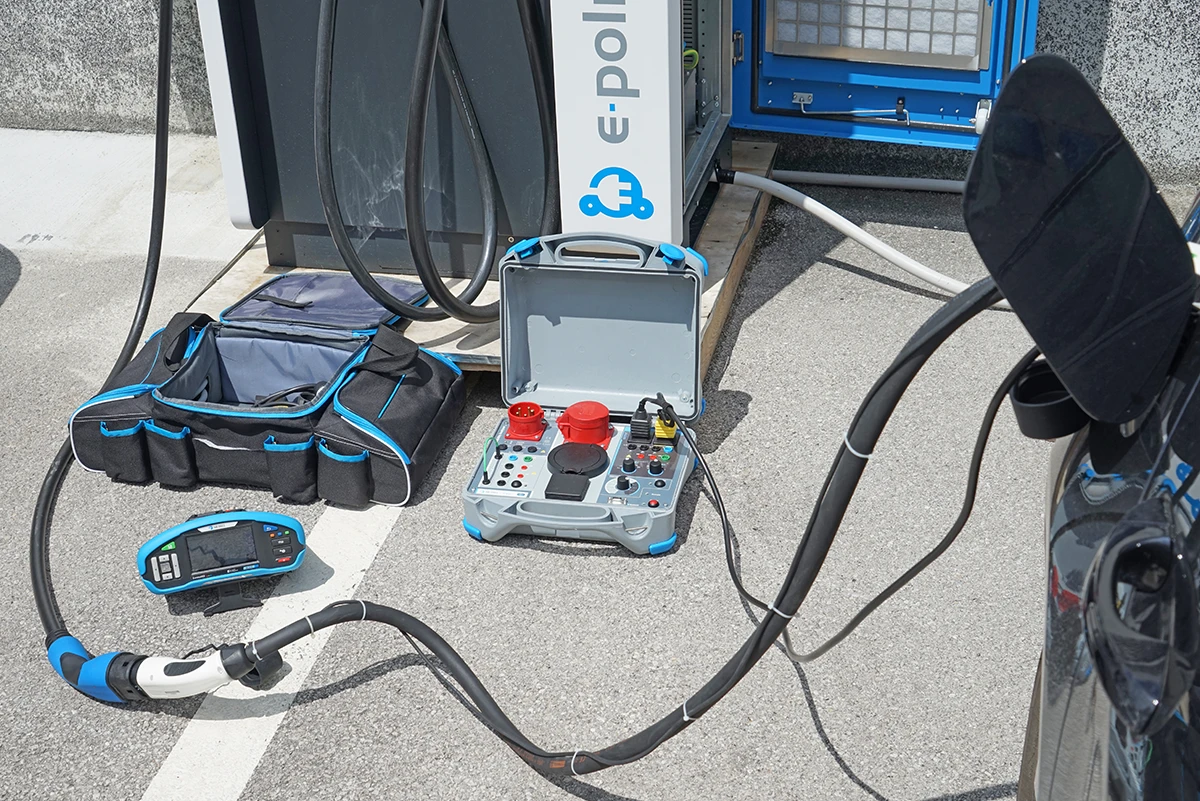

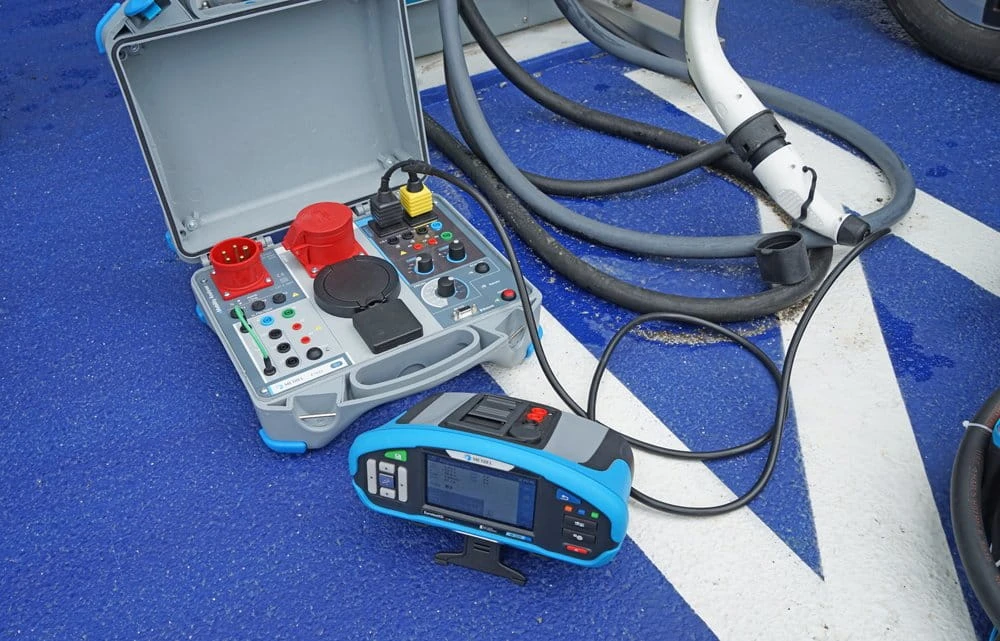

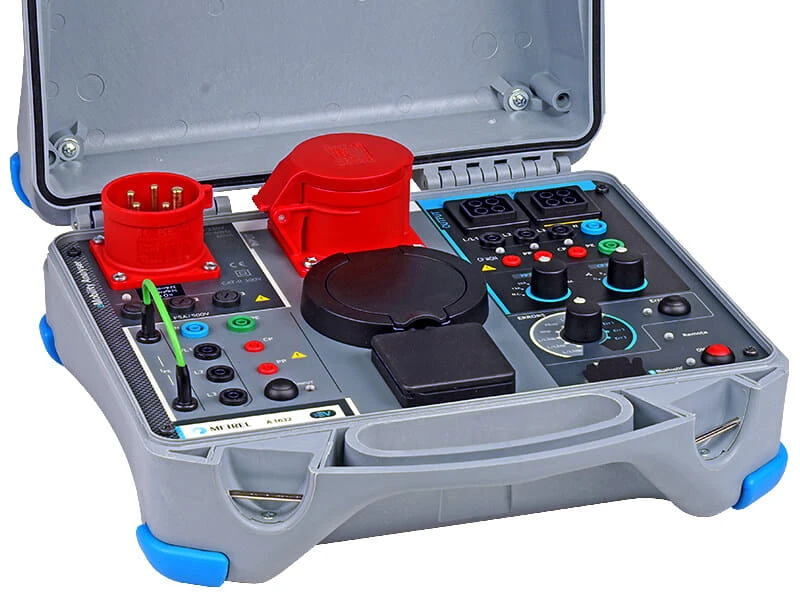

Analizator Metrel A 1632 e-Mobility Analyser jest specjalnym narzędziem dedykowanym do wykonywania badań diagnostycznych stacji/przewodów ładowania pojazdów elektrycznych EVSE (ang. Electric Vehicle Supply Equipment), zaprojektowanym do współpracy z przyrządami do pomiaru bezpieczeństwa instalacji niskiego napięcia firmy Metrel. Umożliwia sprawdzenie pod kątem bezpieczeństwa użytkowania i poprawności funkcjonowania stacji EVSE ze złączami typu 1 i/lub typu 2 oraz testowanie przewodów ładujących w trybie 2 lub 3. Dodatkowo adapter Metrel A 1632 umożliwia monitorowanie komunikacji pomiędzy stacją ładowania oraz pojazdem elektrycznym. Po zakończeniu badań stacji lub przewodów ładujących użytkownik może wygenerować profesjonalny raport z poziomu oprogramowania Metrel Electrical Safety Manager.



KLUCZOWE CECHY

  • Testowanie funkcjonalne stacji ładowania EVSE poprzez symulację odpowiednich ustawień obwodów CP oraz PP
  • Diagnozowanie stacji EVSE poprzez symulację błędów obwodu CP
  • Testowanie bezpieczeństwa elementów EVSE
  • Testowanie funkcjonalne przewodów ładujących (Tryb 2) poprzez symulację odpowiednich ustawień obwodów CP oraz PP
  • Diagnozowanie przewodów ładujących (Tryb 2) poprzez symulację błędów obwodu CP
  • Symulacja usterek po stronie zasilania dla sprawdzenia poprawności funkcjonowania zabezpieczeń przewodów ładujących (Tryb 2)
  • Testowanie bezpieczeństwa elektrycznego przewodów ładujących (Tryb 2 oraz Tryb 3)
  • Dostępne wejścia / wyjścia pomiarowe do szybkiego podłączenia testerów bezpieczeństwa instalacji elektrycznych
  • Gniazda do podłączenia 1-fazowych i 3-fazowych przewodów ładujących (Tryb 2)
  • Zintegrowany akumulator Li-Ion o pojemności 4400 mAh
  • Bezprzewodowa komunikacja z testerami bezpieczeństwa instalacji firmy Metrel za pomocą Bluetooth

OBSŁUGIWANE PRZYRZĄDY

  • Metrel MI 3152 EurotestXC
  • Metrel MI 3152H EurotestXC 2.5kV
  • Metrel MI 3155 EurotestXD
  • Metrel MI 3325 MultiservicerXD

NORMY

Kompatybilność elektromagnetyczna (EMC)

  • EN 61326

Bezpieczeństwo

  • EN 61010-1
  • EN 61010-2-030
  • EN 61010-031

Funkcjonalność

  • EN 61851-1
  • EN 61557 (cała seria)

Akumulator Li-Ion

  • IEC 62133

KOMPLEKSOWA DIAGNOSTYKA EVSE

Stosowanie analizatora A 1632 w połączeniu z testerami bezpieczeństwa instalacji elektrycznych firmy Metrel (np. modele najnowszej generacji MI 3152 czy MI 3155) zapewnia możliwość przeprowadzenia kompletnej, dogłębnej analizy bezpieczeństwa i funkcjonowania stacji/przewodów EVSE uwzględniając m.in. badanie parametrów wyłączników RCD czy monitorów prądów upływu (RCM), które są czułe na wymagany przez normę prąd upływu 6 mA DC czy pomiary impedancji pętli zwarcia bez wyzwolenia tego typu zabezpieczeń (funkcja Zs rcd). Dzięki temu rozwiązanie firmy Metrel spełnia wymagania norm IEC 62572 (dla przewodów trybu 2) oraz EN 62955 (dla przewodów trybu 3).

ZASTOSOWANIE

  • Pełna diagnostyka EVSE w oparciu o normy EN 61851-1 oraz EN 60364-6
  • Symulacja usterek po stronie zasilania dla sprawdzenia poprawności funkcjonowania zabezpieczeń przewodów ładujących (Tryb 2)
  • Testowanie bezpieczeństwa 1-fazowych i 3-fazowych przewodów ładujących (Tryb 2)
  • Testowanie bezpieczeństwa przewodów ładujących (Tryb 3)



Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Zakres znamionowych napięć sieciowych 100 VAC ... 440 VAC 1 V ±2 % wartości wskazanej+2 cyfry)
Zakres znamionowych częstotliwości sieciowych 0 Hz, 14 Hz ... 500 Hz
Kolejność następstwa faz 1.2.3 lub 3.2.1
Napięcie UCP+, UCP- -19.99 V ... 19.99 V 1 V ±(2 % w.w.+ 2 cyfry)
Częstotliwość 500 ... 1500 Hz 0.1 Hz ±1 % w.w.
Wypełnienie sygnału (PWM) 0.1 ... 99.9 % 0.1 % ±10 cyfr
Prąd ładowania (Ievse) 0.0 … 99.9 A 0.1 A Wartość obliczana
Czas wyłączenia (Twył.) 0 ... 399 ms 1 ms ±(1 % w.w. + 5 cyfr)


Symulowane funkcje

Symulacja wartości PP Stan Opis
nie podłączono > 300 kΩ
13 A 1.5 kΩ ± 1.5 %
20 A 680 Ω ± 1.5 %
32 A 220 Ω ± 1.5 %
63 A 100 Ω ± 1.5 %
80 A 56 Ω ± 1.5 %
Symulacja wartości CP A > 300 kΩ
B 2.74 kΩ ± 1.5 %
C 882 Ω ± 1.5 %
D 246 Ω ± 1.5 %


Funkcje diagnostyczne

Stan układu Błąd Opis
A1 Pojazd nie podłączony
A2 Pojazd nie podłączony / PWM
B1 Pojazd podłączony
B2 Pojazd podłączony / PWM
C1 Pojazd ładowany
C2 Pojazd ładowany / PWM
D1 Pojazd ładowany, wentylacja włączona
D2 Pojazd ładowany, wentylacja włączona / PWM
E Błąd
F Usterka
Nieprawidłowy Sygnał CP nie może zostać sklasyfikowany


Symulacja usterek

Usterka po stronie zasilania
(Uinput)
Stan Opis
L/L1op Przerwa w przewodzie L/L1
L/L2op Przerwa w przewodzie L/L2
L/L3op Przerwa w przewodzie L/L3
Nop Przerwa w przewodzie N
PEop Przerwa w przewodzie PE
L<>PE Zamienione przewody L/L1 oraz PE
Uext (PE) Zewnętrzne napięcie na przewodzie PE
(po stronie zasilania)


Dane ogólne

Zasilanie akumulatorowe 7.2 V DC (4.4 Ah Li-ion)
Czas ładowania akumulatorów typowo 4 godz. (stan głębokiego rozładowania)
Zasilanie sieciowe 115 V/230 ~ ± 10 %, 230 V/400 V 3~ ± 10 %- 50 Hz - 60 Hz, 60 VA
Kategoria przepięciowa 300 V CAT II
Kategoria pomiarowa 300 V CAT II
Stopień ochrony IP 65 (obudowa zamknięta)
IP 40 (obudowa otwarta)
IP 20 (główne gniazdo pomiarowe)
Wymiary (szer. x wys. x gł.) 36 cm x 16 cm x 33 cm
Zakres temperatur pracy -10 °C … 50 °C
Maks. wilgotność względna 90 %RH (0 °C … 40 °C), bez kondensacji
Wysokość pracy do 3000 m n.p.m.
Moduł Bluetooth Klasa 2

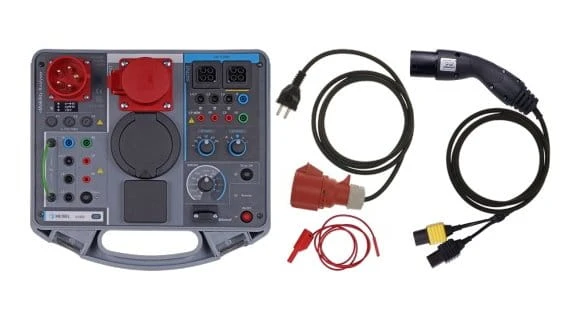

Wyposażenie:

  • Adapter Metrel A 1632 eMobility Analyser
  • Przewód do badania stacji ładowania wyposażony w gniazdo typu 2 (2 m)
  • Przewód zasilający (1f - 3f (16A) - 2 m)
  • Adapter ze złącza bananowego 2 mm na złącze bananowe 4 mm (1 m)
  • Torba na akcesoria pomiarowe
  • Instrukcja obsługi
  • Świadectwo wzorcowania
