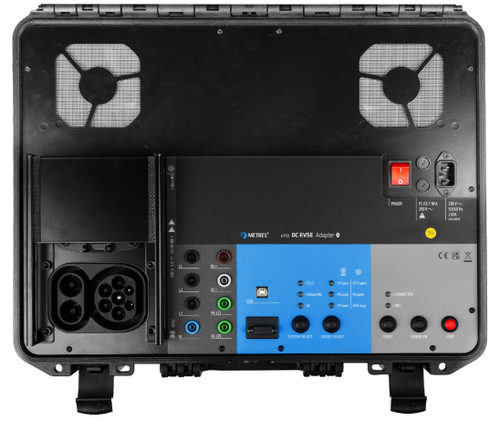

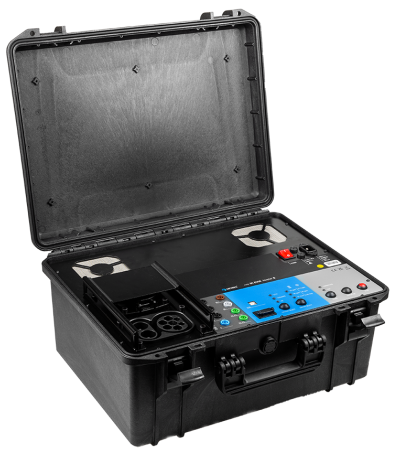

Metrel A 1732 Adapter DC EVSE

Metrel A 1732 Adapter DC EVSE

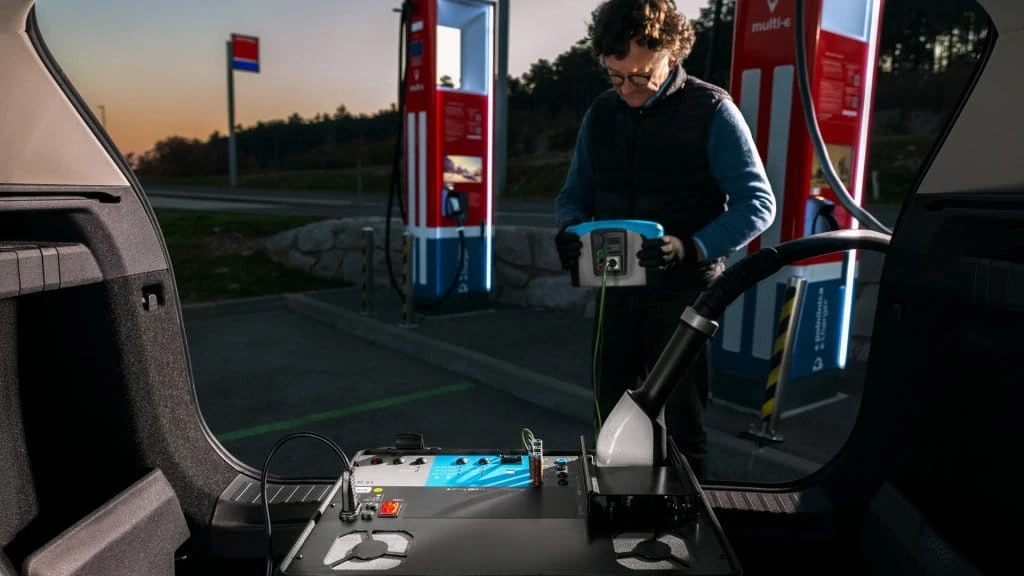

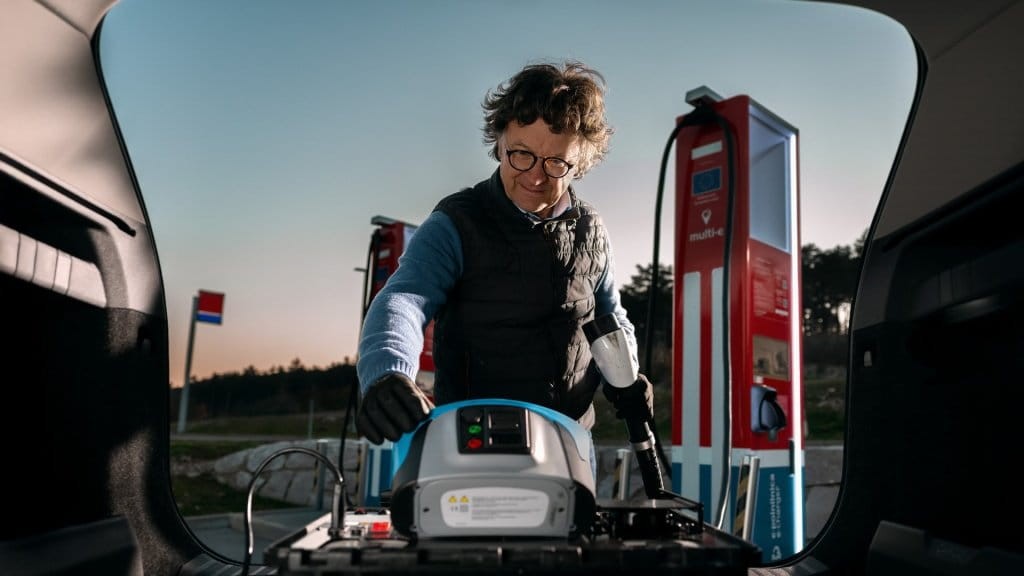

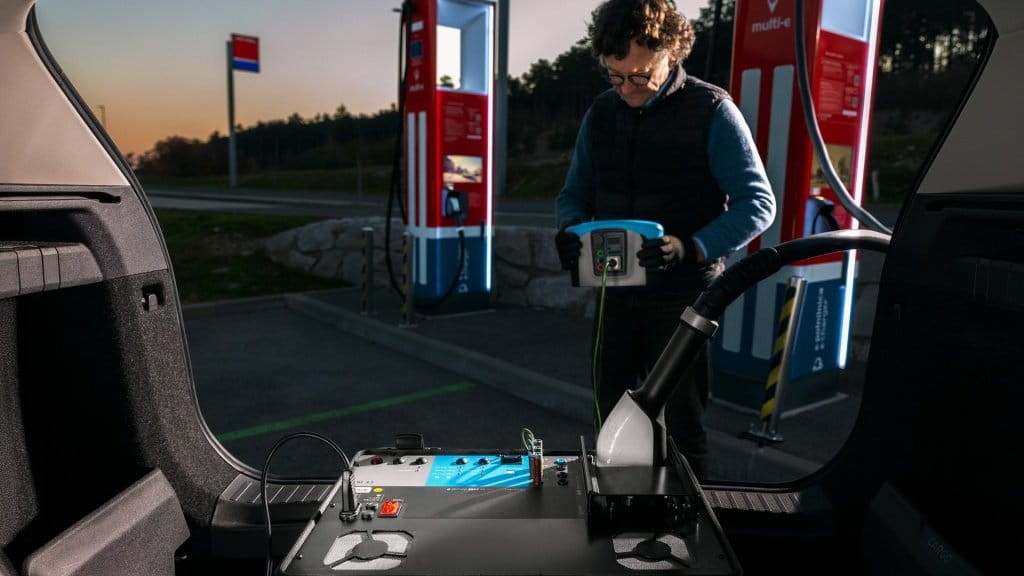

Przyrząd Metrel A 1732 DC EVSE to specjalistyczne narzędzie zaprojektowane do badania parametrów funkcjonalnych i bezpieczeństwa elektrycznego stacji ładowania pojazdów elektrycznych ładujących prądem stałym (MODE 4) i prądem przemiennym (MODE 3).

Adapter obsługuje  złącza CCS2, CHAdeMO i złącza AC typu 2. Adapter A 1732 we współpracy z wielofunkcyjnym miernikiem MI 3155 EurotestXD umożliwia inicjalizację procesu ładowania zgodnie z protokołami komunikacyjnymi ISO 15118, DIN 70121, CHAdeMO i sterowaniem PWM.

Adapter może także symulować błędy w obwodzie pilota sterującego (CP) i błędy związane z połączeniem uziemienia ochronnego (PE) w celu oceny prawidłowości reakcji stacji ładującej. Po sparowaniu z miernikiem wielofunkcyjnym MI 3155 EurotestXD, adapter A 1732 może być używany do przeprowadzenia podstawowych pomiarów elektrycznych wymaganych podczas sprawdzeń odbiorczych i okresowych stacji ładowania pojazdów elektrycznych.

• Obsługa złączy CCS2, CHAdeMO i AC typu 2
• Sprawdzenie procesu ładowania zgodnie ze znormalizowanymi protokołami przy napięciu 300 V i natężeniu 5 A
• Symulacja błędów dla złączy CCS2 i Typu 2 (przerwa w obwodzie CP, przerwa w przewodzie PE, zwarcie obwodu CP)
• Symulacja błędów dla złącza CHAdeMO (przerwa w obwodzie CP3, przerwa w przewodzie PE, zatrzymanie protokołu CAN)
• Bananowe złącza pomiarowe dla obwodu DC, AC i PE
• Podwójne złącze bananowe dla przewodu PE dedykowane do pomiaru rezystancji metodą 4-przewodową
• Komunikacja Bluetooth z miernikiem wielofunkcyjnym MI 3155 EurotestXD
• Kategoria przepięciowa CAT III / 300 V
• Obsługa komunikacji CCS wg ISO 15118-1 lub DIN 70121
• Obsługa komunikacji CHAdeMO w wersji 0.9.1 i wyższej
• Obsługa komunikacji AC wg PN-EN 61851-1
• Symulacja procesu ładowania przy napięciu 300 V i natężeniu 5 A

W połączeniu z miernikiem wielofunkcyjnym Metrel MI 3155

• Badanie urządzeń IMD (UKSI) z możliwością ustawienia symulowanej rezystancji w zakresie od 20 kΩ do 640 kΩ z interwałem co 5 kΩ
• Pomiar rezystancji izolacji napięciem stałym o wartości do 2500 V
• Test funkcjonalny z podglądem protokołu ładowania oraz napięć i prądów na zaciskach pomiarowych
• Zdalne wyzwalanie błędów i pomiar czasu reakcji stacji ładowania
• Pomiar czasu rozładowania (napięcia szczątkowego)
• Pomiar impedancji obwodu DC
• 4-przewodowy pomiar rezystancji prądem pomiarowym 200 mA
• Predefiniowany protokół pomiarów dla DC EVSE w strukturze pamięci
• Wszystkie pomiary mogą być uruchamiane i przeglądane na MI 3155 EurotestXD
• Programowalne sekwencje automatyczne AUTO SEQUENCES umożliwiające spersonalizowanie procedury testowej
• Oprogramowanie Metrel Electrical Safety Manager do przygotowania struktury pomiarowej, generowania raportów pomiarowych i programowania autosekwencji

Zastosowanie

• Badanie stacji EVSE podczas procesu produkcji
• Instalacja i uruchomienie stacji ładowania pojazdów elektrycznych
• Pomiary okresowe stacji ładujących
• Diagnostyka i serwis EVSE

Zastosowane normy

Funkcjonalność

• PN-EN 61851 - 1
• PN-EN 61851 - 23
• ISO 15118-1
• DIN SPEC 70121
• CHAdeMO

Kompatybilność elektromagnetyczna

• PN-EN 61326 - 1

Bezpieczeństwo

• PN-EN 61010 - 1
• PN-EN 61010 - 2 - 030
• PN-EN 61010 - 031

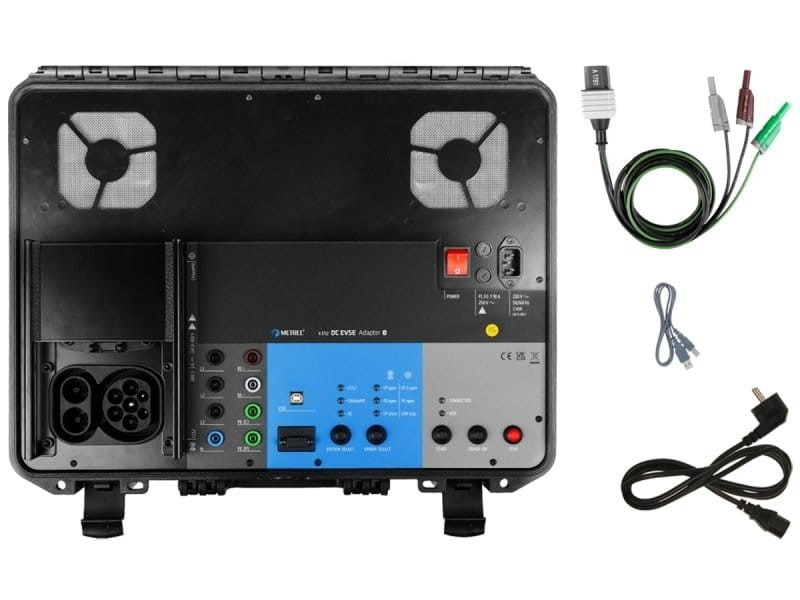

Wyposażenie

• A 1732 DC EVSE Adapter
• A 1781 Przewód pomiarowy 1,5 m, 3x0,75 mm2, CAT IV
• A 1493 Przewód zasilający, 2m, 3x1,5mm2
• A 1727 Przewód USB Typ A/B
