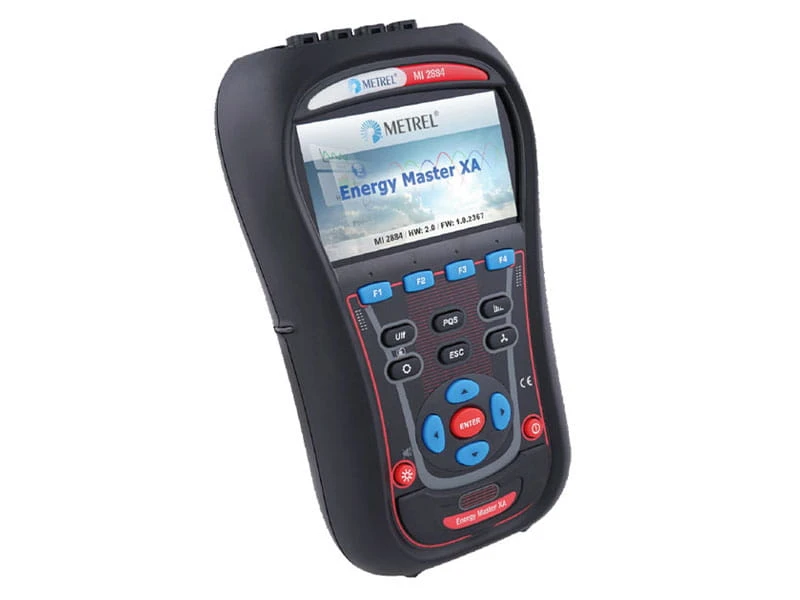

Metrel MI 2884 Energy Master XA AD Analizator Jakości Zasilania
Cena regularna:
12 667,77 zł
Cena regularna:
10 299,00 zł
towar niedostępny
dodaj do przechowalni
0
Opis
Metrel MI 2884 Energy Master XA to poręczny trójfazowy analizator jakości zasilania, zaprojektowany specjalnie do rejestracji jakości energii w zakresie harmonicznych, fazorów i anomalii sygnałów występujących w instalacjach elektrycznych, poprzez proste podłączenie urządzenia. Redukcja zużycia energii zmniejsza koszty energii i może prowadzić do oszczędności finansowych. Energy Master XA służy jako doskonałe narzędzie do długotrwałej rejestracji i późniejszego przetwarzania zarejestrowanych danych. Duży, czytelny, kolorowy wyświetlacz graficzny, umożliwia użytkownikowi analizę i kontrolę danych bezpośrednio w miejscu montażu analizatora. Poręczne przyciski Quick Set sprawiają, że urządzenie jest bardziej przyjazne dla użytkownika i umożliwiają szybszy przegląd danych w celu rozwiązywania problemów. Zaawansowany pakiet oprogramowania PC PowerView3 umożliwia szczegółową analizę zarejestrowanych danych, bezpośredni odczyt z karty pamięci micro SD, analizę długotrwałych zapisów oraz automatyczne tworzenie profesjonalnych raportów z badań.
Funkcje pomiarowe
- Pomiar napięcia: TRMS, wartości szczytowe, współczynnik szczytu (3-kanałowo)
- Pomiar prądu: TRMS, wartości szczytowe, współczynnik szczytu (4-kanałowo)
- Pomiar mocy (czynnej, biernej, pozornej)
- Pomiar mocy w pełni zgodny z normą IEEE 1459 (czynna, bierna, podstawowa, harmoniczna, asymetria obciążeń) oraz metodą klasyczną (wektorowy lub arytmetyczny)
- Pomiar asymetrii, pomiar migotania (flicker)
- Analiza wyższych harmonicznych i interharmonicznych do 50. rzędu, pomiar TDD
- Pomiar energii (czynnej, biernej, pozornej, generowanej, pobieranej)
- Wykrywanie i rejestracja zdarzeń zasilania (wyłączenia, przerwy, zapady, wzrosty)
- Rejestracja i monitorowanie prądów rozruchowych
- Wyświetlanie, rejestrowanie i migawka przebiegów/prądów rozruchowych
- Rejestracja stanów nieustalonych
- Analiza jakości zasilania zgodna z normą PN-EN 50160 i IEEE 519
- Rejestracja do 7 nastawialnych alarmów
- Pomiar temperatury
- Pomiar współczynnika mocy, tan φ
Cechy użytkowe
- 4 wejścia napięciowe o szerokim zakresie pomiarowym: 0 … 1000 Vrms (CAT III / 1000V) (3 kanały)
- 4 wejścia prądowe ze wsparciem automatycznego wykrywania cęgów pomiarowych i wyboru zakresów z poziomu przyrządu
- Automatyczne wykrywanie cęgów typu “Smart Clamp” i wybór zakresów
- Częstotliwość próbkowania przy rejestracji stanów nieustalonych 30kSa/sek. (30 tysięcy próbek na sekundę)
- Zgodność przyrządu z klasą S wg normy IEC 61000-4-30
- Kompletna analiza jakości energii zgodnie z normą PN-EN 50160 włącznie z sygnalizacją i interharmonicznymi
- Wsparcie kart microSD (karta 8-GB dostarczana wraz z przyrządem) do 32GB
- Wejścia oznaczone kolorami oraz etykiety złącz odpowiednie dla danego regionu
- Intuicyjne menu główne oraz duże ikony sprawiają, że przyrząd jest prosty w nawigowaniu i konfiguracji
- Rozbudowane oprogramowanie PC PowerView3 pozwala na pobieranie, podgląd, analizę zarejestrowanych danych oraz generowanie raportów
- Cęgi elastyczne (bez konieczności zewnętrznego zasilania) dostarczane są w zestawie Euro
Zastosowanie
- Optymalizacja zużycia energii
- Ocena i eliminowanie problemów jakości zasilania w sieciach niskiego i średniego napięcia
- Ocena działania urządzeń do korekcji współczynnika mocy (kompensacja mocy biernej)
- Analiza długoterminowa
- Planowanie konserwacji
- Weryfikacja możliwości elektrycznych systemu przed instalacją nowych obciążeń
| Wejścia napięciowe | AC/DC |
| Liczba wejść | 4 |
| Zakres napięcia znamionowego (L-N) | Fazowe (L-N): 50 … 1000 V RMS Międzyfazowe (L-L): 50 … 1730 V |
| Zakres pomiarowy | 10% ÷ 150% napięcia znamionowego |
| Dokładność | IEC 61000-4-30 Klasa S, ±0.2% napięcia znamionowego |
| Częstotliwość próbkowania | 7 tys. próbek na sek. @ 50/60 Hz, synchronizacja z częstotliwością zasilania |
| Zakres częstotliwości zasilania | 42,5 ... 69,0 Hz ±10 mHz |
| Wejścia prądowe | AC/DC |
| Liczba wejść | 4 |
| Zakres pomiarowy (z cęgami elastycznymi A 1227 / A 1502) | 3 … 6000 A RMS ± 2% m.v. |
| Zakres pomiarowy (z cęgami sztywnymi A 1281) | 50 m … 1200 A RMS ± 1% m.v. |
| Funkcje | Zakres pomiarowy | Dokładność |
| Moc (P, Q, S) | Zależne od napięcia i wybranych cęgów | IEC 61557-12 Klasa 2 |
| Energia | Zależne od napięcia i wybranych cęgów | Czynna: IEC 62053-21 Klasa 2 Bierna: IEC 62053-23 Klasa 3 |
| Harmoniczne (DC ÷ 50tej) | 0 … 20% napięcia znamionowego | IEC 61000-4-7 Klasa 1 |
| Interharmoniczne (1 ÷ 50tej) | 0 … 20% napięcia znamionowego | IEC 61000-4-7 Klasa 1 |
| Migotanie (flicker) | 0.2 ÷ 10 | IEC 61000-4-15 Klasa F3 |
| Sygnały sterujące | 0 ÷ 15% napięcia znamionowego | IEC 61000-4-30 Klasa S |
| Asymetria | Napięcie: 0.5 ÷ 5% Prąd: 0.0 ÷ 20% |
|
| Temperatura | -10 ÷ 85 °C | ±0.5 °C |
| Zapady, wzrosty | 10 ÷ 150% napięcia znamionowego |
±0.2 % napięcia znamionowego ±1 cykl |
| Przerwy | 0 ÷ 10% napięcia znamionowego |
±1 cykl |
Rejestracja
| Pamięć | 8GB MicroSD, możliwość rozszerzenia do 32GB |
| Rejestrator ogólny | |
| Okres uśredniania | 1s … 2 godz. |
| Rejestrowane sygnały | > 1000 (napięć, prądów, harmonicznych, mocy…) Minimalne, maksymalne, średnie i średnie wartości w danym przedziale czasowym, w tym: - Zdarzenia napięciowe (Zapady, wzrosty, przerwy) - Własne Alarmy |
| Czas trwania | > 1 rok (zależne od pojemności karty microSD przy 10min okresach rejestracji) |
| Rejestrator przebiegów | |
| Czas trwania | do 60 sekund trwania |
| Wyzwalanie | Ręczne, zdarzenie napięciowe, alarm użytkownika, poziom napięcia lub prądu (rozruch) |
| Rejestrator stanów nieustalonych | |
| Próbkowanie |
30 tysięcy próbek/sek. |
| Czas trwania | Do 50 cykli przebiegów napięcia i prądu |
| Wyzwalanie | Ręczne, Obwiednią, Poziomem sygnału |
Dane ogólne
| Wyświetlacz |
4.3 cala, kolorowy TFT (480 x 272) |
| Komunikacja | USB |
| Zasilanie | Za pomocą zasilacza 110...240Vac lub 6 x NiMh akumulatorków, rozmiar AA |
| Kategoria przepięciowa |
CAT IV / 600V lub CAT III 1000V |
| Ciężar | 0,96 kg |
| Wymiary | 230 x 140 x 80 mm |

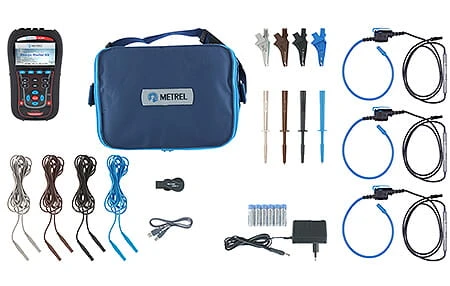

Zestaw MI 2884 AD (Z CĘGAMI)
- Analizator Jakości Zasilania Energy Master XA
- 1-fazowe elastyczne cęgi prądowe 3000 / 300 / 30 A (A 1502), 3 szt.
- Sondy pomiarowe (brązowa, czarna, szara, niebieska), 4 szt.
- Krokodylki (brązowy, czarny, szary, niebieski), 4 szt.
- Napięciowe przewody pomiarowe (brązowy, czarny, szary, niebieski), 4 szt.
- Kolorowe etykiety
- Karta pamięci microSD 8 GB
- Czytnik kart microSD
- Oprogramowanie PC PowerView3 do pobrania
- Przewód USB
- Zasilacz
- Akumulatorki 1.2 V NiMH, 6 szt.
- Instrukcja obsługi do pobrania
- Świadectwo wzorcowania
