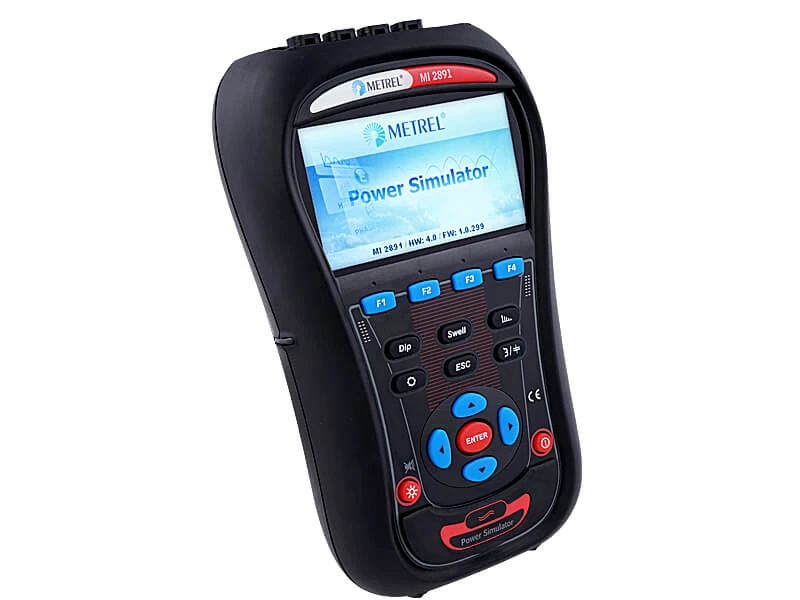

Metrel MI 2891 Power Simulator Symulator mocy
Opis
Symulator Metrel MI 2891 Power Simulator jest wielofunkcyjnym symulatorem trójfazowym, pozwalającym na symulowanie typowych sytuacji i zaburzeń występujących w sieciach niskiego napięcia. MI 2891 stanowi doskonałe narzędzie w celach szkoleniowych, demonstracyjnych i dydaktycznych. Symulator posiada kilka prekonfigurowanych scenariuszy oraz dodatkowo umożliwia pełne sterowanie manualne. Użytkownik może wybrać różne charakterystyki obciążenia, regulować wartość prądu i napięcia oraz symulować różne sytuacje awaryjne.
FUNKCJE POMIAROWE
- Napięcie
- Prąd
- Częstotliwość
- Harmoniczne (U,I)
- Kąt fazowy (U,I)
- Migotanie światła (Flicker)
- Kolejność faz (U,I)
CECHY UŻYTKOWE
- Prosty generator przebiegów o rozbudowanych możliwościach
- 4 kanały napięciowe o szerokim zakresie symulacji: do 350 Vrms
- 4 kanały symulujące cęgi pomiarowe do 2kA
- Jednoczesna symulacja napięcia i prądu (8 kanałów), 16 bitowa konwersja A/C zapewnia dokładną generację sygnałów
- Symulacja zdarzeń: wzrosty, przerwy, sygnały sterujące, stany nieustalone, rozruchy
- Symulacja harmonicznych prądu i napięcia
- Symulacja asymetrii prądu i napięcia
- Symulacja migotania światła (flicker)
- Symulacja różnych kombinacji charakterystyk obciążenia
- Szczegółowe ustawienia parametrów sygnałów
- Zapis bieżących ustawień przy wyłączeniu
- Kolorowy ekran LCD 4.3’’ TFT
ZASTOSOWANIE
- Szkolenia
- Prezentacja możliwości analizatorów JEE przez inżynierów sprzedaży
- Dydaktyka i edukacja studentów i uczniów o specjalizacjach elektrycznych
Bezpieczeństwo:
PN-EN 61010-1: 2010
Kompatybilność elektromagnetyczna (EMC):
PN-EN 61326-2-2: 2013
Podstawowe wyjście napięcia RMS | |||
Napięcie wyjściowe AC | Rozdzielczość | Dokładność | |
50 … 300 V | 10 V | ± 0.1 % | |
Wyjście napięcia RMS - zdarzenia | |||
Napięcie wyjściowe AC | Rozdzielczość | Dokładność | |
0 ... 350 V | 10 V | ± 0.1 % | |
Podstawowe wyjście prądu RMS | |||
Zakres | Napięcie wyjściowe | Całkowita dokładność prądu | |
A 1033 (100 A ... 2000 A) | 100 mV ... 1 V | ±0.1 % | |
Wyjście rozruchowe RMS | |||
Prąd rozruchowy | Dokładność | Współczynnik kształtu | |
Zakres 1: 2.0 mVRMS ... 200.0 mVRMS Zakres 2: 20.0 mVRMS ... 2.0000 VRMS |
± 0.5 % · URMS ± 0.5 % · URMS |
1.5 1.5 |
|
Częstotliwość | |||
Zakres wyjściowy | Rozdzielczość | Dokładność | |
45 Hz ... 70 Hz | 1 Hz | ± 10 mHz | |
Flickers | |||
Rodzaj Flickera | Zakres pomiarowy | Rozdzielczość | Dokładność* |
Pst | 0.5 ... 5.0 | 0.1 | ± 1 % |
Harmoniczne napięcia | |||
Zakres pomiarowy | Rozdzielczość | Dokładność | |
UhN 1 % ... 100 % napięcia podstawowego UhN: N: |
1% wygenerowane napięcie harmoniczne składowe harmoniczne 2 ... 50 |
± 5 % of UhN | |
Harmoniczne prądu i THD | |||
Zakres pomiarowy | Rozdzielczość | Dokładność | |
IhN 1 % ... 100 % prądu podstawowego IhN: N: |
1% zmierzony prąd harmoniczny składowe harmoniczne 2 ... 50 |
± 5 % of IhN | |
Asymetria | |||
Zakres asymetrii | Rozdzielczość | Dokładność | |
u- | 0.5 % ... 5.0 % | 0.1 % | ± 0.15 % |
u0 | |||
i- | 0.0 % ... 20 % | 0.1 % | ± 1 % |
Odchylenie górne i dolne | |||
Zakres pomiarowy | Rozdzielczość | Dokładność | |
Ugór | 0 ... 50 % Unom | 0.001 % | ± 0.15 % |
Udół | 0 ... 90 % Unom | 0.001 % | ± 0.15 % |
Czas trwania zdarzenia, zarejestrowany czas i niepewność | |||
Zakres pomiarowy | Rozdzielczość | Błąd | |
Czas trwania zdarzenia | 10 ms ... 7 dni | 1 ms | ± 1 cykl |
Znacznik czasu rejestracji | N/A | 1 ms | ± 1 cykl |
Kategoria pomiarowa | CAT I / 300 V |
Wymiary | 23 cm x 14cm x 8 cm |
Masa (z bateriami) | 1,34 kg |
Wyświetlacz | Kolorowy wyświetlacz LCD 4.3 TFT z podświetleniem, 480 x 272 pikseli |
Baterie | 6 akumulatorków x 1.2 V NiMH typ HR 6 (AA) |
Zakres temperatury pracy | -20 °C ... +40 °C |
Wyposażenie:
- Metrel MI 2891 Power Simulator
- Przyrząd Power Simulator
- Przewody pomiarowe napięciowe, (brązowy, czarny, szary, zielony, niebieski), 5 szt.
- Przewody prądowe, 4 szt.
- Kolorowe etykiety do oznaczania przewodów
- Zasilacz
- Akumulatorki 1.2 V NiMH, 6 szt.
- Torba transportowa
- Przewód USB
- Instrukcja obsługi
- Świadectwo wzorcowania
